android布局------RelativeLayout(相对布局)详解

RelativeLayout(相对布局)


前言

和线性布局(LinearLayout)一样,RelaiveLayout相对布局也是我们用的比较多的一个布局之一

好的编程建议:

合理地利用好LinearLayout的weight权重属性和RelativeLayout相对布局,可以解决屏幕分辨率不同的自适应问题!

相对,顾名思义是有参照的,就是以某个兄弟组件,或者父容器来决定的

比如小明在上学的路上,此时他的位置可以用离家多少米或者是离学校多少米表示,就是利用不同的参照物

记得啊!!!兄弟组件是在一个同一个布局里面的组件,如果是布局里一个组件参照另一个布局里的组件会出错的!!

好了,废话不多说,直接说比较常用的属性吧:



设置布局里面所有组件的对其方式:


android:gravity:设置容器内各个子组件的对齐方式

android:ignoreGravity:如果为哪个组件设置了这个属性的话,那么该组件不受gravity属性的影响




根据父容器来定位:

想位于哪,哪个属性就设置为true


左对齐:android:layout_alighParentLeft

右对齐:android:layout_alighParentRight

顶端对齐:android:layout_alighParentTop

底部对齐:android:layout_alighParentBottom

水平居中:android:layout_centerHorizontal

垂直居中:android:layout_centerVertical

中央位置:android:layout_centerInParent


比较简单,就不给出代码了,画个草图帮助大家了解下



o(╯□╰)o,画工略渣,体谅下,不过大家应该能体会我想表达什么意思的...



根据兄弟组件来定位

右面的属性值为兄弟组件的id


左边:android:layout_toLeftOf

右边:android:layout_toRightOf

上方:android:layout_above

下方:android:layout_below

对齐上边界:android:layout_alignTop

对齐下边界:android:layout_alignBottom

对齐左边界:android:layout_alignLeft

对齐右边界:android:layout_alignRight



这里演示一个比较典型的例子:

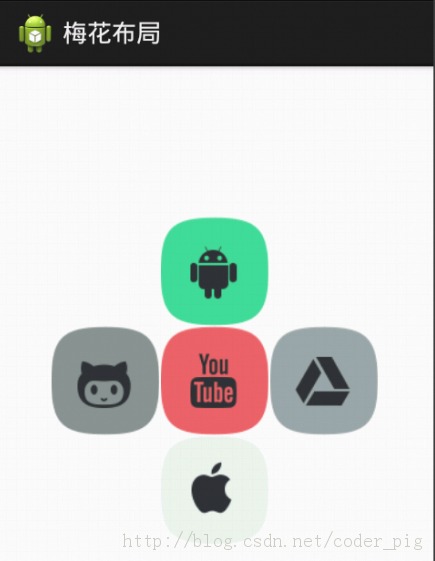

梅花布局:



代码如下:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:id="@+id/RelativeLayout1"    android:layout_width="match_parent"    android:layout_height="match_parent" >    <!-- 这个是在容器中央的 -->        <ImageView        android:id="@+id/img1"     	android:layout_width="80dp"    	android:layout_height="80dp"    	android:layout_centerInParent="true"    	android:src="@drawable/pic1"        />        <!-- 在中间图片的左边 -->    <ImageView        android:id="@+id/img2"     	android:layout_width="80dp"    	android:layout_height="80dp"    	android:layout_toLeftOf="@id/img1"    	android:layout_centerVertical="true"    	android:src="@drawable/pic2"        />        <!-- 在中间图片的右边 -->    <ImageView        android:id="@+id/img3"     	android:layout_width="80dp"    	android:layout_height="80dp"    	android:layout_toRightOf="@id/img1"    	android:layout_centerVertical="true"    	android:src="@drawable/pic3"        />        <!-- 在中间图片的上面-->    <ImageView        android:id="@+id/img4"     	android:layout_width="80dp"    	android:layout_height="80dp"    	android:layout_above="@id/img1"    	android:layout_centerHorizontal="true"    	android:src="@drawable/pic4"        />        <!-- 在中间图片的下面 -->    <ImageView        android:id="@+id/img5"     	android:layout_width="80dp"    	android:layout_height="80dp"    	android:layout_below="@id/img1"    	android:layout_centerHorizontal="true"    	android:src="@drawable/pic5"        /></RelativeLayout>


这个很简单,读者慢慢摸索下就懂了


最后还有两个比较常用的


Margin和Padding属性


Margin:设置组件与父容器(通常是布局)的边距


有以下五个

android:layout_margin:     指定控件的四周的外部留出一定的边距
android:layout_marginLeft:  指定控件的左边的外部留出一定的边距
android:layout_marginTop:   指定控件的上边的外部留出一定的边距
android:layout_marginRight: 指定控件的右边的外部留出一定的边距
android:layout_marginBottom: 指定控件的下边的外部留出一定的边距



Padding:设置组件内部元素间的边距(可以理解为填充)

也是有以下五个

android:padding :指定控件的四周的内部留出一定的边距
android:paddingLeft: 指定控件的左边的内部留出一定的边距
android:paddingTop: 指定控件的上边的内部留出一定的边距
android:paddingRight: 指定控件的右边的内部留出一定的边距
android:paddingBottom: 指定控件的下边的内部留出一定的边距



这两个后面都跟着一个参数,通常用dp作为单位,eg:android:margin = "10dp"

用法比较简单,这里就夸张地演示下分别使用两个的效果

效果图如下:



贴下代码:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:paddingBottom="@dimen/activity_vertical_margin"    android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    tools:context=".MainActivity" >    <Button        android:id="@+id/btn1"     	android:layout_height="wrap_content"    	android:layout_width="wrap_content"    	android:text="Button"        />    <Button        android:paddingLeft="100dp"     	android:layout_height="wrap_content"    	android:layout_width="wrap_content"    	android:text="Button"    	android:layout_toRightOf="@id/btn1"        />                	<Button	    android:id="@+id/btn2" 		android:layout_height="wrap_content"		android:layout_width="wrap_content"		android:text="Button"		android:layout_alignParentBottom="true"    	/>	<Button	    android:layout_marginLeft="100dp"     	android:layout_height="wrap_content"    	android:layout_width="wrap_content"    	android:text="Button"    	android:layout_toRightOf="@id/btn2"     	android:layout_alignParentBottom="true"       />    </RelativeLayout>


代码解释:

这个代码很简单,就是写了两个按钮的组合,

第一个组合的第二个按钮设置了paddingleft = "100dp:,结果按钮被拉伸了100dp,因为里面的元素间距填充了100dp

第二个组合的第二个按钮设置了marginleft = "100dp",结果按钮向右平移了100dp



总结:

以上就是RelativeLayout相对布局的常用属性,如果纰漏

望读者指出,O(∩_∩)O谢谢!

多摸索摸索这些属性就熟悉了!
