android移栽pppoe实现拨号上网全过程

热度:75   发布时间:2016-04-28 05:23:32.0
android移植pppoe实现拨号上网全过程
硬件环境:Tiny6410开发板
软件环境:fedora14 + Android 2.3.4 + linux-2.6.36
所需资源:rp-pppoe-3.11.tar.gz http://www.roaringpenguin.com/products/pppoe

1、编译内核支持ppp

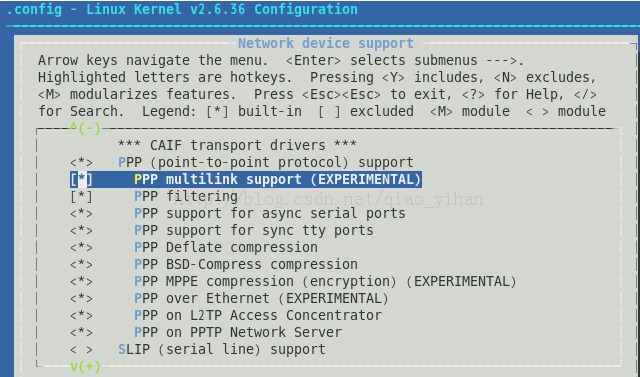

  android自带pppd,所以只需要移植pppoe就行了。首先在内核中make menuconfig-> Device Drivers -> Network device support ,选中所有ppp选项。退出,保存配置,重新执行make zImage.


2、编译得到pppoe

  把下载到的rp-pppoe-3.11.tar.gz解压到android目录下的external下:

# tar zxvf /home/qyh/rp-pppoe-3.11.tar.gz

新建Android.mk并加入以下内容:

    1 LOCAL_PATH:= $(call my-dir)
    2 include $(CLEAR_VARS)
    3
    4 LOCAL_SRC_FILES:=\
    5 src/pppoe.c \
    6 src/if.c \
    7 src/debug.c \
    8 src/common.c \
    9 src/ppp.c \
   10 src/discovery.c
   11
   12
   13 LOCAL_MODULE_PATH := $(LOCAL_PATH)
   14 LOCAL_MODULE_TAGS := eng
   15 LOCAL_MODULE := pppoe
   16 LOCAL_C_INCLUDES += $(LOCAL_PATH)/src
   17
   18 include $(BUILD_EXECUTABLE)
   19
   20 include $(call all-makefiles-under,$(LOCAL_PATH))

需要修改rp-pppoe-3.11/src/config.h(否则编译中会出现错误):
a)如果提示 if.c:34:26: error: net/ethernet.h: No such file or directory
   注释掉 #define HAVE_NET_ETHERNET_H 1

b)注释掉 #define HAVE_SYS_UIO_H 1 要不然会提示重定义的警告

c)添加 #define VERSION 3.11 否则会提示VERSION未定义

编译android,会在rp-pppoe-3.11目录下得到pppoe,放到开发板的system/bin目录下。

3、进行拨号测试

(1)拨号
进入设备终端后,输入
pppoe -d
就会发起Discorvery,在广播域内广播PADI报文,成功的话会返回发现的pppoe-server的MAC地址,并且在PC端抓包eth0的话,使用ppp||pppoed进行过滤,能够收到终端的广播报文。这样就能说明已经实现pppoe通路。接着:
pppd pty "pppoe -I eth0" user user_xxx password my_xxx

这样就会发起pppoe链接,经过Discovery,认证,LCP,最终建立其ppp链接。在PC端会看到新建立起来的ppp0,Client端也会看到。

通过命令netcfg可以看到:
lo UP 127.0.0.1 255.0.0.0 0x00000049
dummy0 DOWN 0.0.0.0 0.0.0.0 0x00000082
eth0 UP 192.168.1.113 255.255.255.0 0x00001003
ppp0 UP 192.168.2.101 255.255.255.255 0x000010d1

(2)测试
如果要通过pppoe上网还需要增加路由表项目。
ip route //查看路由表项
ip route del default //删除掉全部default,需要操作多遍
ip route add default dev ppp0 //将默认路由设为ppp0
ip route                //再次查看

ping baidu.com(截取了中间一部分)

64 bytes from 220.181.111.85: icmp_seq=1588 ttl=55 time=46.0 ms
64 bytes from 220.181.111.85: icmp_seq=1589 ttl=55 time=45.0 ms
64 bytes from 220.181.111.85: icmp_seq=1590 ttl=55 time=44.0 ms
64 bytes from 220.181.111.85: icmp_seq=1591 ttl=55 time=43.0 ms
64 bytes from 220.181.111.85: icmp_seq=1592 ttl=55 time=41.8 ms
64 bytes from 220.181.111.85: icmp_seq=1593 ttl=55 time=50.0 ms
64 bytes from 220.181.111.85: icmp_seq=1594 ttl=55 time=50.0 ms
64 bytes from 220.181.111.85: icmp_seq=1595 ttl=55 time=49.9 ms
64 bytes from 220.181.111.85: icmp_seq=1596 ttl=55 time=48.9 ms


参考文档:

Android实现pppoe拨号上网(二)具体步骤
android 移植 rp-pppoe
