Android OpenGL ES 画球体

最近因为兴趣所向,开始学习OpenGL绘图。本文以“画球体”为点,小结一下最近所学。


> 初识OpenGL ES

接触OpenGL是从Android开始的。众所周知,Android View 是线程不安全的,于是只允许在主线程中对View进行操作。然而假如我们需要实现复杂的界面,特别是开发游戏,在主线程中画大量图像,会耗费比较长的时间,使得主线程没能及时响应用户输入,甚至出现ANR。于是Android提供了一个 SurfaceView类,通过双缓冲机制(两块画布?三块画布?),允许用户非主线程操作Canvas,实现View的“异步”刷新。
Canvas类提供了很多画图方法:
drawPoint(...)
drawCircle(...)
drawBitmap(...)
drawRect(...)
drawText(...)
drawOval(...)

然后,如果想要实现比较复杂的效果(比如3D),Canvas就很难胜任了。了解了一下,目前大部分Android游戏都是用OpenGL来实现。

OpenGL是何方神圣?实际上,最终图像(不管是2D还是3D)都是显示在显示屏上,所以最终操作肯定是对一个2D的显示内存进行操作的。而OpenGL就是提供了很多方法,帮助我们定义空间立体模型,然后通过我们输入的各种参数,计算出映射矩阵,最终在显示屏幕上体现出效果。

OpenGL ES (OpenGL for Embedded Systems)是专门OpenGL的API子集,专门用于手机等嵌入式平台。简单理解就是,专门开发给“低端”的环境。删减了很多不必要的方法,留下了最基本的。


> 使用OpenGL ES画图

OpenGL ES提供了两个方法去绘制空间几何图形。
1. glDrawArrays (int mode, int first, int count);
2. glDrawElements (int mode, int count, int type, Buffer indices);
参数mode有以下取值:
    GL_POINTS,
    GL_LINE_STRIP,
    GL_LINE_LOOP,
    GL_LINES,
    GL_TRIANGLES,
    GL_TRIANGLE_STRIP,
    GL_TRIANGLE_FAN.
画点,画线,画三角形!就这么多了!我们认为,任何空间图形都可以由点,线,或者三角形来表示。
3. glVertexPointer( ... )
定义几何图形的所有顶点方法。调用此方法后,glDrawArrays,glDrawElements方法便会按照顶点画出图形。

因为我们接下来要画球体,是通过画非常多的三角形拼接而成(听起来挺有意思的)。所以先简单了解一下画三角形的三种模式:

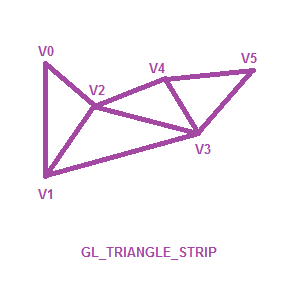

根据顶点的顺序,

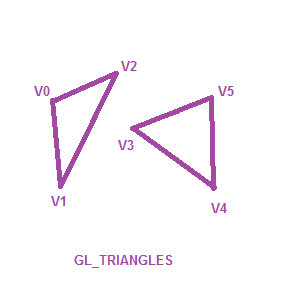

GL_TRIANGLES按三个顶点为一组独自画三角形,
GL_TRIANGL_STRIP总是以最后三个顶点组成三角形,

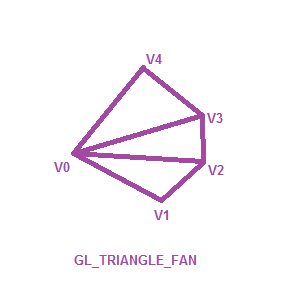

GL_TRIANGLE_FAN则是以第一个顶点为中心,后续顶点分别形成三角形。
我们接下来使用 GL_TRIANGLE_STRIP这种模式画球体。

> 使用三角形构成空间球体

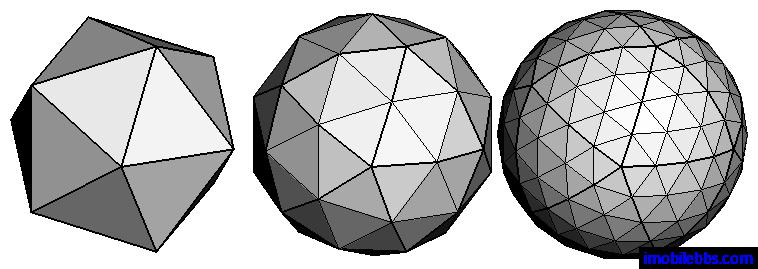

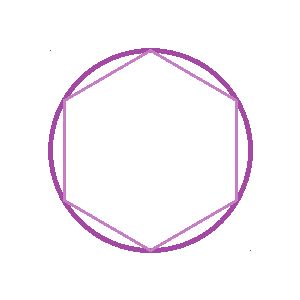

我们这里利用的是极限逼近的思想。想当年,祖冲之不也是用这种思想计算出圆周率π吗。当正多边形的边数够多,看起来很像一个圆!

于是,我们同样认为,当正多面体的边数够多,看起来很像一个球!

好了,思想是有了,但是我们最终并不是通过画正多面体来画。因为看起来,利用正多面体来切割一个球算起来比较麻烦。
如果用经纬线的纵横切割方法,算起来要简单很多!

左右两条经线,上下两条纬线构成一个正方形(近似)。正方形可以看做是两个三角形构成。

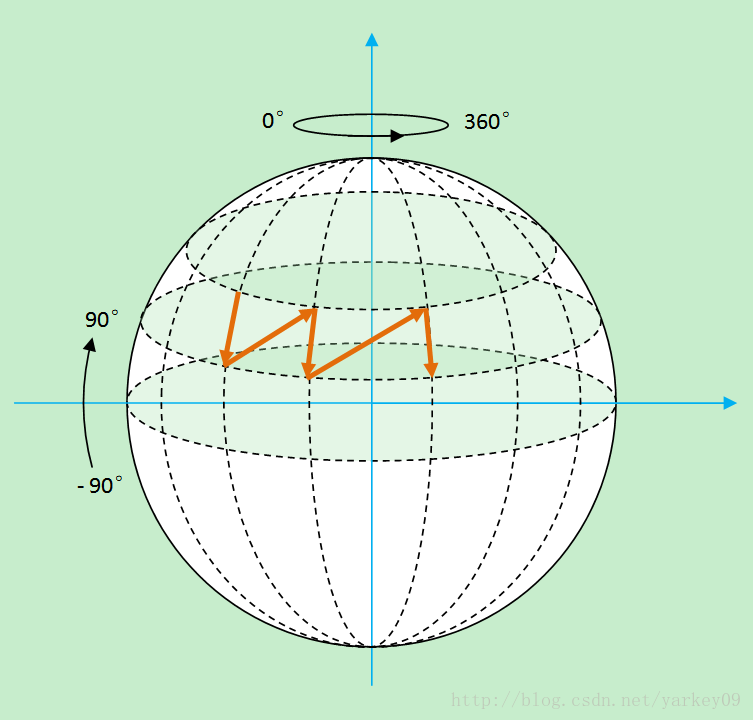

途中土黄色的箭头,代表使用GL_TRIANGLE_STRIP模式画图时采用的顶点顺序。
这种切割方法,看起来清晰很多,纵横经纬两层循环遍历所有顶点。
关键是:怎么计算球面的顶点坐标?(x, y, z)

> 球面顶点坐标计算

首先,我们确认两个遍历方向:
第一层:从Y轴负方向开始,角度不断增加直到Y轴正方向。(时钟6点->5点->4点->3点->2点->1点->12点)
第二层:固定Y值,以Y轴为旋转轴,360度旋转。即可遍历所有顶点。

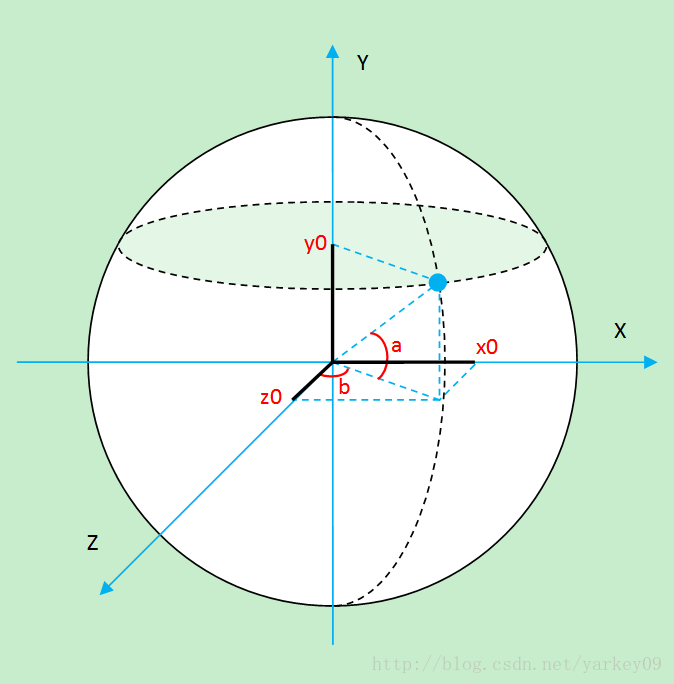

如下图,a角递增,b角做一个360度变化。

如上图,任意球面上的点,三维坐标 (x0, y0, z0) 计算:(R为球半径)
x0 = R * cos(a) * sin(b);
y0 = R * sin(a);
z0 = R * cos(a) * cos(b);

> 源码

以下部分参考或者是抄写于:http://blog.csdn.net/wuzongpo/article/details/7230285

使用OpenGL ES绘图的一般步骤是:
1,获取EGLDisplay对象
2,初始化与EGLDisplay之间的连接
3,获取EGLConfig对象
4,创建EGLContext对象
5,创建EGLSurface实例
6,连接EGLContext与EGLSurface
7,使用GL指令画图
8,断开释放EGLContext对象
9,删除EGLSurface
10,删除EGLContext
11,终止与EGLDisplay之间的连接

Android GLSurfaceView 类,对OpenGL Api 进行了一层封装。帮忙我们管理Display,Context,Surface。我们只要实现android.opengl.GLSurfaceView.Renderer接口即可。

import java.nio.ByteBuffer;import java.nio.ByteOrder;import java.nio.FloatBuffer;import javax.microedition.khronos.egl.EGLConfig;import javax.microedition.khronos.opengles.GL10;import android.opengl.GLU;import android.opengl.GLSurfaceView.Renderer;public class OpenGLRenderer4 implements Renderer {	// 环境光	private final float[] mat_ambient = { 0.2f, 0.3f, 0.4f, 1.0f };	private FloatBuffer mat_ambient_buf;	// 平行入射光	private final float[] mat_diffuse = { 0.4f, 0.6f, 0.8f, 1.0f };	private FloatBuffer mat_diffuse_buf;	// 高亮区域	private final float[] mat_specular = { 0.2f * 0.4f, 0.2f * 0.6f, 0.2f * 0.8f, 1.0f };	private FloatBuffer mat_specular_buf;	private Sphere mSphere = new Sphere();		public volatile float mLightX = 10f;	public volatile float mLightY = 10f;	public volatile float mLightZ = 10f;	@Override	public void onDrawFrame(GL10 gl) {		// 清楚屏幕和深度缓存		gl.glClear(GL10.GL_COLOR_BUFFER_BIT | GL10.GL_DEPTH_BUFFER_BIT);		// 重置当前的模型观察矩阵		gl.glLoadIdentity();		gl.glEnable(GL10.GL_LIGHTING);		gl.glEnable(GL10.GL_LIGHT0);		    	// 材质    	gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_AMBIENT, mat_ambient_buf);    	gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_DIFFUSE, mat_diffuse_buf);    	gl.glMaterialfv(GL10.GL_FRONT_AND_BACK, GL10.GL_SPECULAR, mat_specular_buf);    	// 镜面指数 0~128 越小越粗糙    	gl.glMaterialf(GL10.GL_FRONT_AND_BACK, GL10.GL_SHININESS, 96.0f);    	    	//光源位置    	float[] light_position = {mLightX, mLightY, mLightZ, 0.0f};		ByteBuffer mpbb = ByteBuffer.allocateDirect(light_position.length*4);		mpbb.order(ByteOrder.nativeOrder());		FloatBuffer mat_posiBuf = mpbb.asFloatBuffer();		mat_posiBuf.put(light_position);		mat_posiBuf.position(0);    	gl.glLightfv(GL10.GL_LIGHT0, GL10.GL_POSITION, mat_posiBuf);    	    	gl.glTranslatef(0.0f, 0.0f, -3.0f);    	mSphere.draw(gl);	}	@Override	public void onSurfaceChanged(GL10 gl, int width, int height) {				// 设置输出屏幕大小		gl.glViewport(0, 0, width, height);		// 设置投影矩阵		gl.glMatrixMode(GL10.GL_PROJECTION);		// 重置投影矩阵		gl.glLoadIdentity();		// 设置视口大小		// gl.glFrustumf(0, width, 0, height, 0.1f, 100.0f);		GLU.gluPerspective(gl, 90.0f, (float) width / height, 0.1f, 50.0f);		// 选择模型观察矩阵		gl.glMatrixMode(GL10.GL_MODELVIEW);		// 重置模型观察矩阵		gl.glLoadIdentity();	}	@Override	public void onSurfaceCreated(GL10 gl, EGLConfig arg1) {		// 对透视进行修正		gl.glHint(GL10.GL_PERSPECTIVE_CORRECTION_HINT, GL10.GL_FASTEST);		// 背景:黑色		gl.glClearColor(0, 0.0f, 0.0f, 0.0f);		// 启动阴影平滑		gl.glShadeModel(GL10.GL_SMOOTH);		// 复位深度缓存		gl.glClearDepthf(1.0f);		// 启动深度测试		gl.glEnable(GL10.GL_DEPTH_TEST);		// 所做深度测试的类型		gl.glDepthFunc(GL10.GL_LEQUAL);		initBuffers();	}	private void initBuffers() {		ByteBuffer bufTemp = ByteBuffer.allocateDirect(mat_ambient.length * 4);		bufTemp.order(ByteOrder.nativeOrder());		mat_ambient_buf = bufTemp.asFloatBuffer();		mat_ambient_buf.put(mat_ambient);		mat_ambient_buf.position(0);		bufTemp = ByteBuffer.allocateDirect(mat_diffuse.length * 4);		bufTemp.order(ByteOrder.nativeOrder());		mat_diffuse_buf = bufTemp.asFloatBuffer();		mat_diffuse_buf.put(mat_diffuse);		mat_diffuse_buf.position(0);		bufTemp = ByteBuffer.allocateDirect(mat_specular.length * 4);		bufTemp.order(ByteOrder.nativeOrder());		mat_specular_buf = bufTemp.asFloatBuffer();		mat_specular_buf.put(mat_specular);		mat_specular_buf.position(0);	}}

import java.nio.ByteBuffer;import java.nio.ByteOrder;import java.nio.FloatBuffer;import javax.microedition.khronos.opengles.GL10;// 计算球面顶点public class Sphere {		public void draw(GL10 gl) {		float	angleA, angleB;    	float	cos, sin;    	float	r1, r2;    	float	h1, h2;    	float	step = 30.0f;    	float[][] v = new float[32][3];    	ByteBuffer vbb;    	FloatBuffer vBuf;    			vbb = ByteBuffer.allocateDirect(v.length * v[0].length * 4);        vbb.order(ByteOrder.nativeOrder());        vBuf = vbb.asFloatBuffer();    	gl.glEnableClientState(GL10.GL_VERTEX_ARRAY);    	gl.glEnableClientState(GL10.GL_NORMAL_ARRAY);    	    	for (angleA = -90.0f; angleA < 90.0f; angleA += step) {    		int	n = 0;            r1 = (float)Math.cos(angleA * Math.PI / 180.0);    		r2 = (float)Math.cos((angleA + step) * Math.PI / 180.0);    		h1 = (float)Math.sin(angleA * Math.PI / 180.0);    		h2 = (float)Math.sin((angleA + step) * Math.PI / 180.0);    		// 固定纬度, 360 度旋转遍历一条纬线    		for (angleB = 0.0f; angleB <= 360.0f; angleB += step) {       			cos = (float)Math.cos(angleB * Math.PI / 180.0);    			sin = -(float)Math.sin(angleB * Math.PI / 180.0);    			v[n][0] = (r2 * cos);    			v[n][1] = (h2);    			v[n][2] = (r2 * sin);    			v[n + 1][0] = (r1 * cos);    			v[n + 1][1] = (h1);    			v[n + 1][2] = (r1 * sin);    			vBuf.put(v[n]);    			vBuf.put(v[n + 1]);    			n += 2;      			    			if(n>31){    				vBuf.position(0);    	    		gl.glVertexPointer(3, GL10.GL_FLOAT, 0, vBuf);    	    		gl.glNormalPointer(GL10.GL_FLOAT, 0, vBuf);    				gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 0, n);    				    				n = 0;    				angleB -= step;    			}    			    		}			vBuf.position(0);    		gl.glVertexPointer(3, GL10.GL_FLOAT, 0, vBuf);    		gl.glNormalPointer(GL10.GL_FLOAT, 0, vBuf);			gl.glDrawArrays(GL10.GL_TRIANGLE_STRIP, 0, n);    	}    	    	gl.glDisableClientState(GL10.GL_VERTEX_ARRAY);    	gl.glDisableClientState(GL10.GL_NORMAL_ARRAY);	}}

import android.content.Context;import android.opengl.GLSurfaceView;import android.view.MotionEvent;public class OpenGLView extends GLSurfaceView {	private OpenGLRenderer4 mRenderer;		private float mDownX = 0.0f;	private float mDownY = 0.0f;	public OpenGLView(Context context) {		super(context);		mRenderer = new OpenGLRenderer4();		this.setRenderer(mRenderer);	}	@Override	public boolean onTouchEvent(MotionEvent event) {		int action = event.getActionMasked();		switch (action) {		case MotionEvent.ACTION_DOWN:			mDownX = event.getX();			mDownY = event.getY();			return true;		case MotionEvent.ACTION_UP:			return true;		case MotionEvent.ACTION_MOVE:			float mX = event.getX();			float mY = event.getY();			mRenderer.mLightX += (mX-mDownX)/10;			mRenderer.mLightY -= (mY-mDownY)/10;			mDownX = mX;			mDownY = mY;			return true;		default:			return super.onTouchEvent(event);		}	}}

import android.os.Bundle;import android.app.Activity;import android.view.Window;import android.view.WindowManager;public class MainActivity extends Activity {	private OpenGLView mOpenGLView;	@Override	protected void onCreate(Bundle savedInstanceState) {		super.onCreate(savedInstanceState);		// 去标题栏		requestWindowFeature(Window.FEATURE_NO_TITLE);		//设置全屏		getWindow().setFlags(WindowManager.LayoutParams.FLAG_FULLSCREEN, WindowManager.LayoutParams.FLAG_FULLSCREEN);				mOpenGLView = new OpenGLView(this);		setContentView(mOpenGLView);	}}

> 效果图

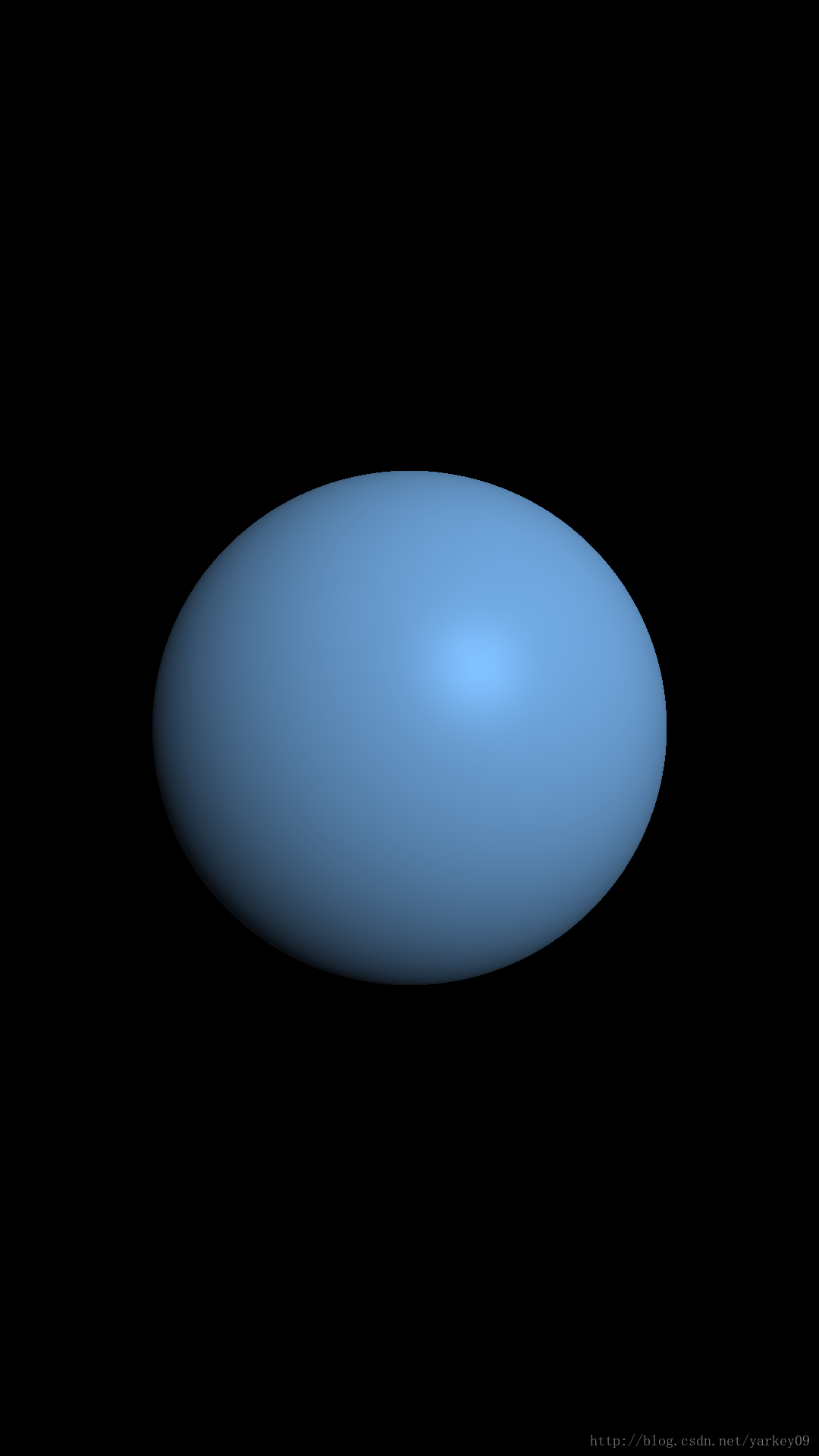

step = 30.0f

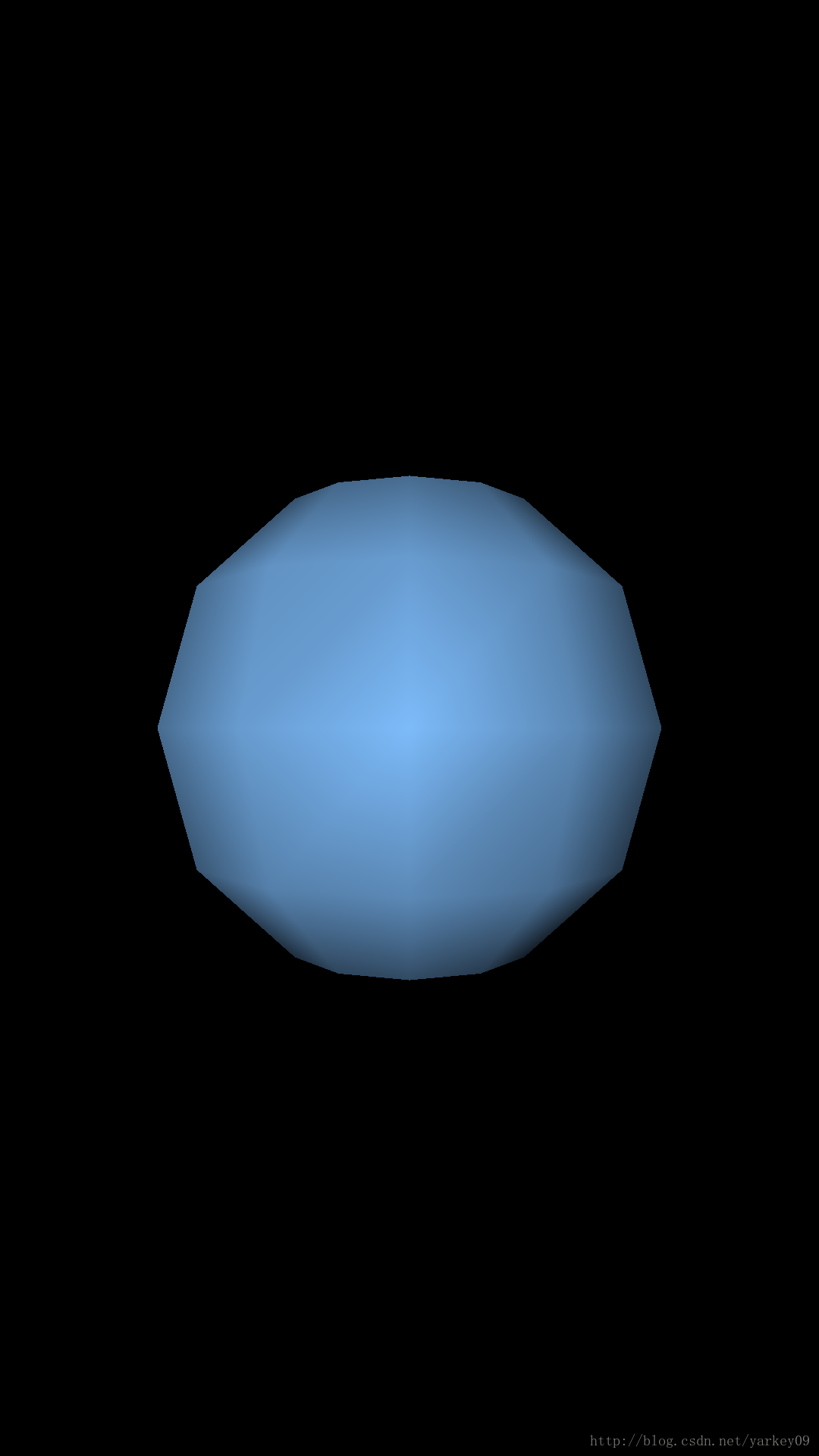

step = 2.0f


关于光照效果,我们以后有空再讨论。
