Android漫纪行(6)-APP启动之旅(I)

热度:67   发布时间:2016-04-28 04:47:58.0
Android漫游记(6)---APP启动之旅(I)

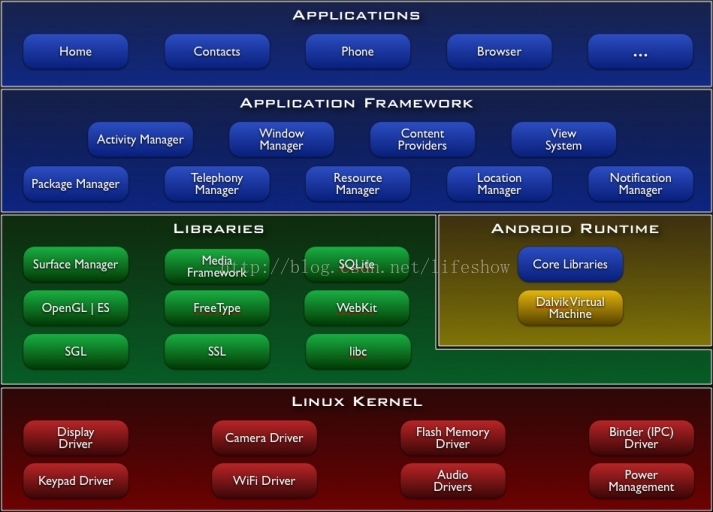

    Android基于Linux2.6+内核,我们看一张图,以对Android系统的架构有个感性的认识。



    我们从Kernel层简单说明:

    1、Kernel层:基于Linux2.6+内核,同时做了一些嵌入式环境做了一些针对性的优化调整。

    2、Libraries层:包括Bionic C库,以及HAL(硬件驱动接口抽象)等API。

    3、Android Runtime(ART)层:包含核心应用库和Dalvik虚拟机。

    4、Application Framework层:纯JAVA的API框架,包括Activity Manager和Windows Manager等。

    5、Application层:顾名思义,应用层,如预装的电话、短信,游戏APP等。



    下面,我们首先看下一个典型的Android系统APP进程映像:

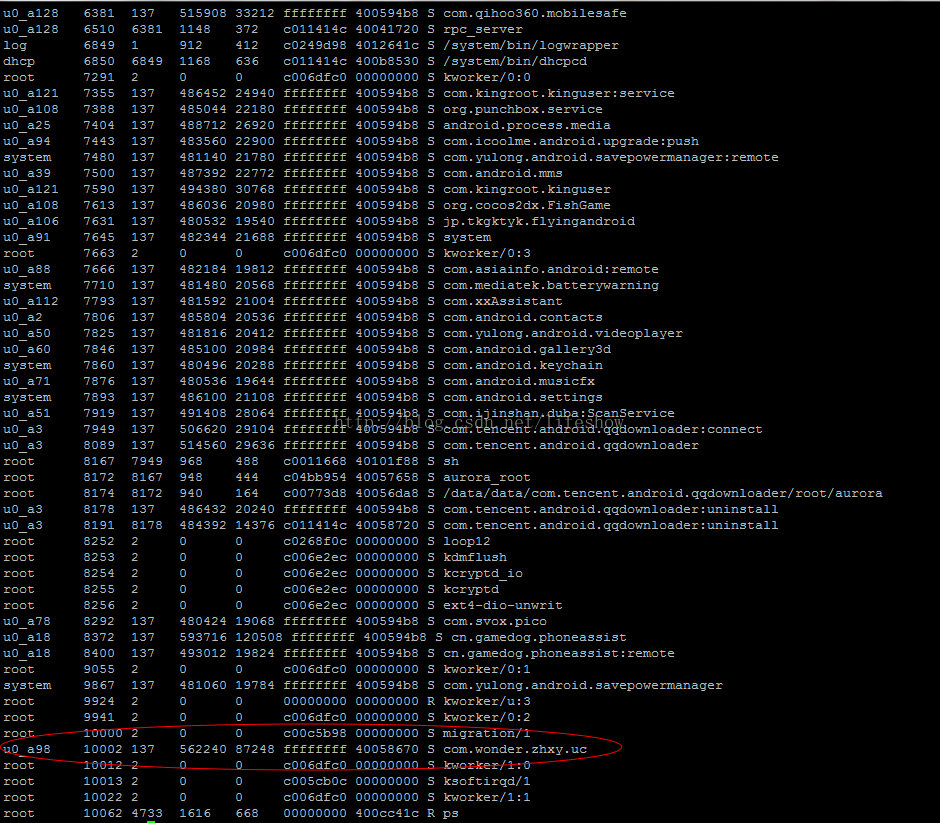

命令行输入PS,查看当前进程列表:


我们看看红圈标注的进程,其中10002为PID,137为父进程ID。


可以看到进程号137的进程即为神秘的“zygote”进程,而zygote的父进程为init进程。init进程为Android一切进程的祖先进程,而zygote则为APP应用的祖先进程。


    至此,我们对Android的应用启动的初始过程有了一个大致的认识,下面,我们结合AOSP(Android Open Source Project)来做更深入的分析。

Android开源代码库:点击打开链接

    首先我们从app_main.cpp开始(点击打开链接),这个就是/system/bin/app_process的C++源码,也就是所有APP的父进程。我们直接对照源码进程阅读,我添加了注释:

int main(int argc, char* const argv[]){    if (prctl(PR_SET_NO_NEW_PRIVS, 1, 0, 0, 0) < 0) {        // Older kernels don't understand PR_SET_NO_NEW_PRIVS and return        // EINVAL. Don't die on such kernels.        if (errno != EINVAL) {            LOG_ALWAYS_FATAL("PR_SET_NO_NEW_PRIVS failed: %s", strerror(errno));            return 12;        }    }    AppRuntime runtime(argv[0], computeArgBlockSize(argc, argv));    // Process command line arguments    // ignore argv[0]    argc--;    argv++;    // Everything up to '--' or first non '-' arg goes to the vm.    //    // The first argument after the VM args is the "parent dir", which    // is currently unused.    //    // After the parent dir, we expect one or more the following internal    // arguments :    //    // --zygote : Start in zygote mode    // --start-system-server : Start the system server.    // --application : Start in application (stand alone, non zygote) mode.    // --nice-name : The nice name for this process.    //    // For non zygote starts, these arguments will be followed by    // the main class name. All remaining arguments are passed to    // the main method of this class.    //    // For zygote starts, all remaining arguments are passed to the zygote.    // main function.    int i = runtime.addVmArguments(argc, argv);    // Parse runtime arguments.  Stop at first unrecognized option.    bool zygote = false;    bool startSystemServer = false;    bool application = false;    const char* niceName = NULL;    String8 className;    ++i;  // Skip unused "parent dir" argument.    while (i < argc) {        const char* arg = argv[i++];		/*******************		启动参数包含--zygote		niceName即进程名,在ARM32下,ZYGOTE_NICE_NAME = zygote(ARM64则为zygote64)		*******************/        if (strcmp(arg, "--zygote") == 0) {            zygote = true;            niceName = ZYGOTE_NICE_NAME;        }        /*******************		启动参数包含--start-system-server		置startSystemServer为true,以同时启动system-server		*******************/				else if (strcmp(arg, "--start-system-server") == 0) {            startSystemServer = true;        }        /*******************		启动参数包含--application		置application为true,传递参数给dalvik		*******************/				else if (strcmp(arg, "--application") == 0) {            application = true;        } else if (strncmp(arg, "--nice-name=", 12) == 0) {            niceName = arg + 12;        } else if (strncmp(arg, "--", 2) != 0) {            className.setTo(arg);            break;        } else {            --i;            break;        }    }    Vector<String8> args;    if (!className.isEmpty()) {        // We're not in zygote mode, the only argument we need to pass        // to RuntimeInit is the application argument.        //        // The Remainder of args get passed to startup class main(). Make        // copies of them before we overwrite them with the process name.		/*******************		非Zygote模式处理		*******************/	        args.add(application ? String8("application") : String8("tool"));        runtime.setClassNameAndArgs(className, argc - i, argv + i);    } else {        // We're in zygote mode.		/*******************		Zygote模式启动处理		*******************/	        maybeCreateDalvikCache();        if (startSystemServer) {            args.add(String8("start-system-server"));        }        char prop[PROP_VALUE_MAX];        if (property_get(ABI_LIST_PROPERTY, prop, NULL) == 0) {            LOG_ALWAYS_FATAL("app_process: Unable to determine ABI list from property %s.",                ABI_LIST_PROPERTY);            return 11;        }        String8 abiFlag("--abi-list=");        abiFlag.append(prop);        args.add(abiFlag);        // In zygote mode, pass all remaining arguments to the zygote        // main() method.        for (; i < argc; ++i) {            args.add(String8(argv[i]));        }    }    if (niceName && *niceName) {        runtime.setArgv0(niceName);        set_process_name(niceName);    }    if (zygote) {	    /*******************		Zygote Init,Dalvik启动	    *******************/	        runtime.start("com.android.internal.os.ZygoteInit", args);    } else if (className) {        runtime.start("com.android.internal.os.RuntimeInit", args);    } else {        fprintf(stderr, "Error: no class name or --zygote supplied.\n");        app_usage();        LOG_ALWAYS_FATAL("app_process: no class name or --zygote supplied.");        return 10;    }}

上面代码的几个关键地方,我都做了注释,我们看下Android根目录下的init.rc这个初始化脚本,可以找到如下的行:


其作用就是初始化zygote进程。

    zygote启动过程可以大致描述如下:执行app_process,并修改进程名为zygote,同时根据传入的start-system-server参数,启动system-server服务,同时初始化dalvik虚拟机。我们看看AndroidRuntime这个类的源码(点击打开链接),其中start函数的作用有两个,一是启动dalvik VM,一是执行com.android.internal.os.ZygoteInit的main函数,并传递相关参数,实现zygote初始化工作。


    我们再看看com.android.internal.os.ZygoteInit这个JAVA类的源码(点击打开链接),看看究竟都做了什么。

</pre></p><p style="text-align: left;"><pre name="code" class="java">public static void main(String argv[]) {        try {            // Start profiling the zygote initialization.            SamplingProfilerIntegration.start();            boolean startSystemServer = false;            String socketName = "zygote";            String abiList = null;            for (int i = 1; i < argv.length; i++) {                if ("start-system-server".equals(argv[i])) {				/*准备启动system_server*/                    startSystemServer = true;                } else if (argv[i].startsWith(ABI_LIST_ARG)) {                    abiList = argv[i].substring(ABI_LIST_ARG.length());                } else if (argv[i].startsWith(SOCKET_NAME_ARG)) {				/*Zygote监听的socketname,默认为/dev/socket/zygote   */                    socketName = argv[i].substring(SOCKET_NAME_ARG.length());                } else {                    throw new RuntimeException("Unknown command line argument: " + argv[i]);                }            }            if (abiList == null) {                throw new RuntimeException("No ABI list supplied.");            }			/**注册socket*/            registerZygoteSocket(socketName);            EventLog.writeEvent(LOG_BOOT_PROGRESS_PRELOAD_START,                SystemClock.uptimeMillis());            preload();            EventLog.writeEvent(LOG_BOOT_PROGRESS_PRELOAD_END,                SystemClock.uptimeMillis());            // Finish profiling the zygote initialization.            SamplingProfilerIntegration.writeZygoteSnapshot();            // Do an initial gc to clean up after startup            gc();            // Disable tracing so that forked processes do not inherit stale tracing tags from            // Zygote.            Trace.setTracingEnabled(false);            if (startSystemServer) {                startSystemServer(abiList, socketName);            }            Log.i(TAG, "Accepting command socket connections");            runSelectLoop(abiList);            closeServerSocket();        } catch (MethodAndArgsCaller caller) {            caller.run();        } catch (RuntimeException ex) {            Log.e(TAG, "Zygote died with exception", ex);            closeServerSocket();            throw ex;        }    }

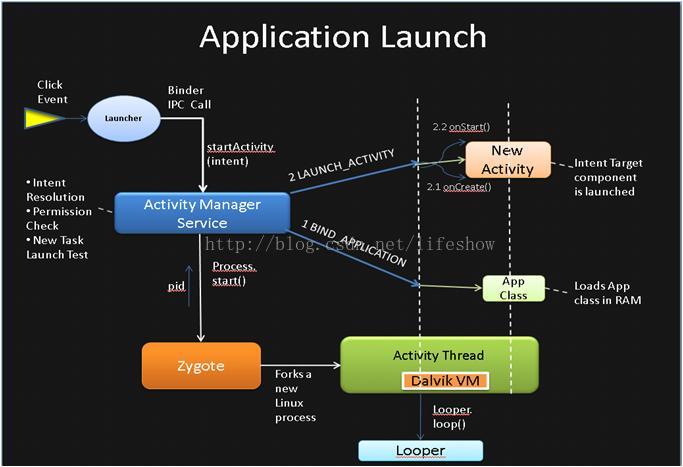

ZygoteInit完成实际的system_server启动,同时初始化Zygote的socket监听(/dev/socket/zygote这个伪设备文件),至此终于完成了APP启动的所有准备工作,注意,这只是准备工作,真正的启动过程如下图:


    1、Launcher(Android的“发射进程”,你能看到的桌面,应用列表等都是Launcher的内容)进程监听到应用启动事件,如你点击了APP图标;

    2、通过Binder(Android跨进程通信框架IPC),跨进程通知Activity Manager服务来启动Activity。ActivityManager调用Zygote.forkAndSpecialize来fork一个新的APP子进程并返回PID,然后调用APP的启动Activity的OnStart和OnCreate方法,完成启动!

我们看看Fork这个函数(点击打开链接):Fork的作用是“克隆”一个和当前进程结构一致的全新子进程(当然,并不是完整的照搬)!这是Android的一个聪明的做法,依据Linux的COW(Copy On Write)理论,新生成的进程会“共享”父进程的所有库链接信息,同时会加载自己应有特定的一些LIB,例如Bionic libc库是所有APP共享的,由于它是只读的,因此所有的APP共享一份“物理存储”的LIBC库,而不是每个APP一份拷贝。

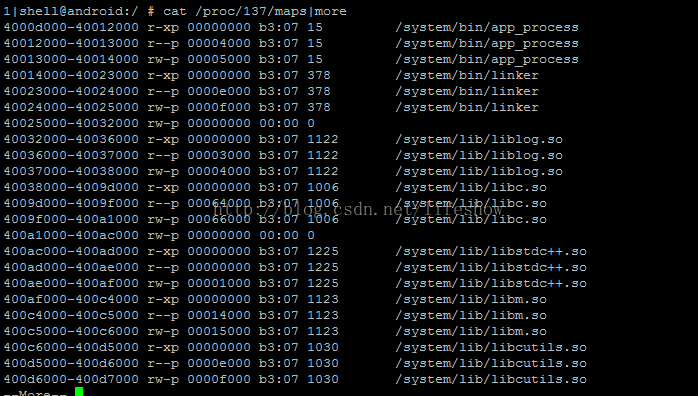

我们看看Zygote进程的内存maps片段:


/system/lib下面的这些C库被所有APP进程共享,虽然在不同的APP进程中可能位于不同的虚拟地址,但“共享”一份物理存储!其他的APP启动后的内存映像都是从这个zygote完整“拷贝”过来的!


转载请注明出处:生活秀                Enjoy IT!微笑
