1、概述
今天给大家带来SurfaceView的一个实战案例，话说自定义View也是各种写，一直没有写过SurfaceView，这个玩意是什么东西？什么时候用比较好呢？
可以看到SurfaceView也是继承了View，但是我们并不需要去实现它的draw方法来绘制自己，为什么呢？
因为它和View有一个很大的区别，View在UI线程去更新自己；而SurfaceView则在一个子线程中去更新自己；这也显示出了它的优势，当制作游戏等需要不断刷新View时，因为是在子线程，避免了对UI线程的阻塞。
知道了优势以后，你会想那么不使用draw方法，哪来的canvas使用呢？
大家都记得更新View的时候draw方法提供了一个canvas，SurfaceView内部内嵌了一个专门用于绘制的Surface，而这个Surface中包含一个Canvas。
有了Canvas，我们如何获取呢？
SurfaceView里面有个getHolder方法，我们可以获取一个SurfaceHolder。通过SurfaceHolder可以监听SurfaceView的生命周期以及获取Canvas对象。
2、一般的写法
综上所述，一般SurfaceView类中我们会这么写代码：
public class SurfaceViewTemplate extends SurfaceView implements Callback, Runnable{ private SurfaceHolder mHolder; /** * 与SurfaceHolder绑定的Canvas */ private Canvas mCanvas; /** * 用于绘制的线程 */ private Thread t; /** * 线程的控制开关 */ private boolean isRunning; public LuckyPanView(Context context) { this(context, null); } public LuckyPanView(Context context, AttributeSet attrs) { super(context, attrs); mHolder = getHolder(); mHolder.addCallback(this); // setZOrderOnTop(true);// 设置画布 背景透明 // mHolder.setFormat(PixelFormat.TRANSLUCENT); //设置可获得焦点 setFocusable(true); setFocusableInTouchMode(true); //设置常亮 this.setKeepScreenOn(true); } @Override public void surfaceCreated(SurfaceHolder holder) { // 开启线程 isRunning = true; t = new Thread(this); t.start(); } @Override public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) { // TODO Auto-generated method stub } @Override public void surfaceDestroyed(SurfaceHolder holder) { // 通知关闭线程 isRunning = false; } @Override public void run() { // 不断的进行draw while (isRunning) { draw(); } } private void draw() { try { // 获得canvas mCanvas = mHolder.lockCanvas(); if (mCanvas != null) { // drawSomething.. } } catch (Exception e) { } finally { if (mCanvas != null) mHolder.unlockCanvasAndPost(mCanvas); } }}结合上面我们的介绍，我们在构造中通过getHolder拿到SurfaceHolder对象，然后设置一个addCallback回调，去监听SurfaceView的生命周期，生命周期有三个方法，分别为create,change,destory;我们一般在create里面进行初始化的一些操作，然后开启线程；在destroy里面设置关闭线程；
所有的绘制流程都是线程的run方法里面，可以看到我们的draw方法。
注意下，我们在draw里面进行了try catch然后很多的判空，主要是因为，当用户点击back或者按下home键以后，surfaceview会被销毁；
mHolder.lockCanvas();返回的就是null了，所以为了避免造成空指针错误，我们各种判null，甚至还加了个try catch。
说了这么多，竟然没看到效果图，这怎么能行~~

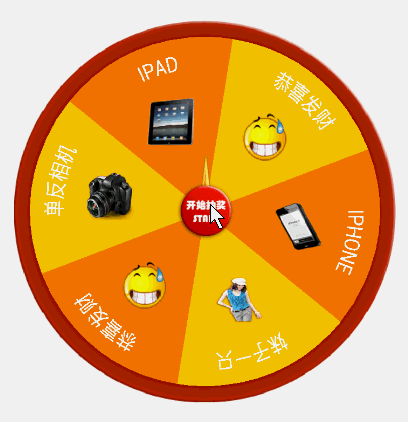

3、效果图
就这么个效果，当然了模拟器录制的效果肯定没有真机上效果流畅。
结合上面我们给出的模版，我们需要改变的就是，在create回调里面需要去初始化一些变量，在draw方法里面去绘制我们的文本、图片、扇形块块等等。整体架构没有变化。
4、转盘的制作
1、构造方法以及变量
public class LuckyPanView extends SurfaceView implements Callback, Runnable{ private SurfaceHolder mHolder; /** * 与SurfaceHolder绑定的Canvas */ private Canvas mCanvas; /** * 用于绘制的线程 */ private Thread t; /** * 线程的控制开关 */ private boolean isRunning; /** * 抽奖的文字 */ private String[] mStrs = new String[] { "单反相机", "IPAD", "恭喜发财", "IPHONE", "妹子一只", "恭喜发财" }; /** * 每个盘块的颜色 */ private int[] mColors = new int[] { 0xFFFFC300, 0xFFF17E01, 0xFFFFC300, 0xFFF17E01, 0xFFFFC300, 0xFFF17E01 }; /** * 与文字对应的图片 */ private int[] mImgs = new int[] { R.drawable.danfan, R.drawable.ipad, R.drawable.f040, R.drawable.iphone, R.drawable.meizi, R.drawable.f040 }; /** * 与文字对应图片的bitmap数组 */ private Bitmap[] mImgsBitmap; /** * 盘块的个数 */ private int mItemCount = 6; /** * 绘制盘块的范围 */ private RectF mRange = new RectF(); /** * 圆的直径 */ private int mRadius; /** * 绘制盘快的画笔 */ private Paint mArcPaint; /** * 绘制文字的画笔 */ private Paint mTextPaint; /** * 滚动的速度 */ private double mSpeed; private volatile float mStartAngle = 0; /** * 是否点击了停止 */ private boolean isShouldEnd; /** * 控件的中心位置 */ private int mCenter; /** * 控件的padding，这里我们认为4个padding的值一致，以paddingleft为标准 */ private int mPadding; /** * 背景图的bitmap */ private Bitmap mBgBitmap = BitmapFactory.decodeResource(getResources(), R.drawable.bg2); /** * 文字的大小 */ private float mTextSize = TypedValue.applyDimension( TypedValue.COMPLEX_UNIT_SP, 20, getResources().getDisplayMetrics()); public LuckyPanView(Context context) { this(context, null); } public LuckyPanView(Context context, AttributeSet attrs) { super(context, attrs); mHolder = getHolder(); mHolder.addCallback(this); // setZOrderOnTop(true);// 设置画布 背景透明 // mHolder.setFormat(PixelFormat.TRANSLUCENT); setFocusable(true); setFocusableInTouchMode(true); this.setKeepScreenOn(true); }我们在构造中设置了Callback回调，然后通过成员变量，大家应该也能看得出来每个变量的作用，以及可能有的代码快。
2、onMeasure
这里我简单重写了一下onMeasure，使我们的控件为正方形
/** * 设置控件为正方形 */ @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { super.onMeasure(widthMeasureSpec, heightMeasureSpec); int width = Math.min(getMeasuredWidth(), getMeasuredHeight()); // 获取圆形的直径 mRadius = width - getPaddingLeft() - getPaddingRight(); // padding值 mPadding = getPaddingLeft(); // 中心点 mCenter = width / 2; setMeasuredDimension(width, width); }并且为我们的mRadius和mCenter进行了赋值。
3、surfaceCreated
@Override public void surfaceCreated(SurfaceHolder holder) { // 初始化绘制圆弧的画笔 mArcPaint = new Paint(); mArcPaint.setAntiAlias(true); mArcPaint.setDither(true); // 初始化绘制文字的画笔 mTextPaint = new Paint(); mTextPaint.setColor(0xFFffffff); mTextPaint.setTextSize(mTextSize); // 圆弧的绘制范围 mRange = new RectF(getPaddingLeft(), getPaddingLeft(), mRadius + getPaddingLeft(), mRadius + getPaddingLeft()); // 初始化图片 mImgsBitmap = new Bitmap[mItemCount]; for (int i = 0; i < mItemCount; i++) { mImgsBitmap[i] = BitmapFactory.decodeResource(getResources(), mImgs[i]); } // 开启线程 isRunning = true; t = new Thread(this); t.start(); }surfaceCreated我们初始化了绘制需要用到的变量，以及开启了线程。
surfaceDestroyed中就一行代码，顺便贴出。
@Override public void surfaceChanged(SurfaceHolder holder, int format, int width, int height) { // TODO Auto-generated method stub } @Override public void surfaceDestroyed(SurfaceHolder holder) { // 通知关闭线程 isRunning = false; }可以猜到核心的代码都在我们的线程的run里面了。
4、draw
@Override public void run() { // 不断的进行draw while (isRunning) { long start = System.currentTimeMillis(); draw(); long end = System.currentTimeMillis(); try { if (end - start < 50) { Thread.sleep(50 - (end - start)); } } catch (InterruptedException e) { e.printStackTrace(); } } } private void draw() { try { // 获得canvas mCanvas = mHolder.lockCanvas(); if (mCanvas != null) { // 绘制背景图 drawBg(); /** * 绘制每个块块，每个块块上的文本，每个块块上的图片 */ float tmpAngle = mStartAngle; float sweepAngle = (float) (360 / mItemCount); for (int i = 0; i < mItemCount; i++) { // 绘制快快 mArcPaint.setColor(mColors[i]); mCanvas.drawArc(mRange, tmpAngle, sweepAngle, true, mArcPaint); // 绘制文本 drawText(tmpAngle, sweepAngle, mStrs[i]); // 绘制Icon drawIcon(tmpAngle, i); tmpAngle += sweepAngle; } // 如果mSpeed不等于0，则相当于在滚动 mStartAngle += mSpeed; // 点击停止时，设置mSpeed为递减，为0值转盘停止 if (isShouldEnd) { mSpeed -= 1; } if (mSpeed <= 0) { mSpeed = 0; isShouldEnd = false; } // 根据当前旋转的mStartAngle计算当前滚动到的区域 calInExactArea(mStartAngle); } } catch (Exception e) { e.printStackTrace(); } finally { if (mCanvas != null) mHolder.unlockCanvasAndPost(mCanvas); } }可以看到我们的run里面调用了draw，和上面模版一致。
使用通过 mHolder.lockCanvas();获得我们的Canvas，然后就可以尽情的绘制了。
1、绘制背景drawBg();
/** * 根据当前旋转的mStartAngle计算当前滚动到的区域 绘制背景，不重要，完全为了美观 */ private void drawBg() { mCanvas.drawColor(0xFFFFFFFF); mCanvas.drawBitmap(mBgBitmap, null, new Rect(mPadding / 2, mPadding / 2, getMeasuredWidth() - mPadding / 2, getMeasuredWidth() - mPadding / 2), null); }这个比较简单，其实就是绘制一个棕色的圆盘，在运行代码前，你可以忽略掉，不影响。
接下来一个for循环，且角度每次递增(360 / mItemCount);就是绘制每个盘块以及盘块上的字体和图标了。
2、绘制盘块
// 绘制快快 mArcPaint.setColor(mColors[i]); mCanvas.drawArc(mRange, tmpAngle, sweepAngle, true, mArcPaint);
这个比较简单了~~
3、绘制文本
/** * 绘制文本 * * @param rect * @param startAngle * @param sweepAngle * @param string */ private void drawText(float startAngle, float sweepAngle, String string) { Path path = new Path(); path.addArc(mRange, startAngle, sweepAngle); float textWidth = mTextPaint.measureText(string); // 利用水平偏移让文字居中 float hOffset = (float) (mRadius * Math.PI / mItemCount / 2 - textWidth / 2);// 水平偏移 float vOffset = mRadius / 2 / 6;// 垂直偏移 mCanvas.drawTextOnPath(string, path, hOffset, vOffset, mTextPaint); }利用Path，添加入一个Arc，然后设置水平和垂直的偏移量，垂直偏移量就是当前Arc朝着圆心移动的距离；水平偏移量，就是顺时针去旋转，
我们偏移了 (mRadius * Math.PI / mItemCount / 2 - textWidth / 2);目的是为了文字居中。mRadius * Math.PI 是圆的周长；周长/ mItemCount / 2 是每个Arc的一半的长度；
拿Arc一半的长度减去textWidth / 2，就把文字设置居中了。
最后，用过path去绘制文本即可。

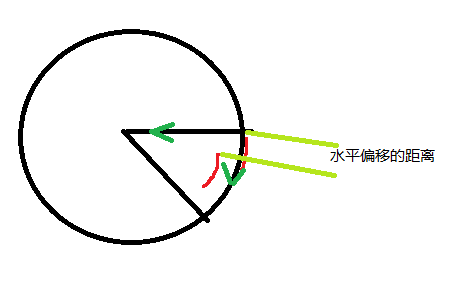

凑合看个图：
本来字的位置在外围的横线处，我们希望到内部的横线位置，需要调节水平和垂直的偏移；水平和垂直的平移方向为绿色的箭头；大概就这样。
4、绘制图像

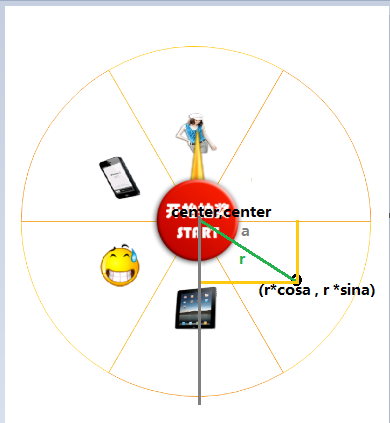

/** * 绘制图片 * * @param startAngle * @param sweepAngle * @param i */ private void drawIcon(float startAngle, int i) { // 设置图片的宽度为直径的1/8 int imgWidth = mRadius / 8; float angle = (float) ((30 + startAngle) * (Math.PI / 180)); int x = (int) (mCenter + mRadius / 2 / 2 * Math.cos(angle)); int y = (int) (mCenter + mRadius / 2 / 2 * Math.sin(angle)); // 确定绘制图片的位置 Rect rect = new Rect(x - imgWidth / 2, y - imgWidth / 2, x + imgWidth / 2, y + imgWidth / 2); mCanvas.drawBitmap(mImgsBitmap[i], null, rect, null); }绘制图片主要就是图片的中心的确定，这里我们固定图片大小为直径的1/8；至于圆心的确定，看下图：
我们需要图片的中心，为每个块块的中间：
我们希望图片在中间的那个点，点距离圆心即center的距离为r = mRadius /2 / 2 ;
绿线与水平线的夹角为a = 360 / count / 2 ，本图为30 ；
于是那个点的坐标为：(mCenter + r * cos a , mCenter + r * sina );
其他的点同理，唯一变化就是a 的角度 ，在计算时需要把a转化为弧度制。
集合图和上面的代码好好理解下。
到此基本我们的圆盘就绘制好了。
5、让圆盘关滚一会
怎么让圆盘滚动呢？如果你足够细心，应该发现我们的draw里面有这么一句：
mStartAngle += mSpeed;
其实每次draw都会让mStartAngle += mSpeed;看起来就是滚动了。
那么滚动，其实就是去设置mSpeed即可。
嗯，是的，如果单纯想滚动，只要去设置mSpeed就行了；但是，这样就行了么，就拿我们这个奖项来说，你敢1/6的概率拿到大奖么，你个IT公司让人抽到妹子一只咋办。
所以我们还要来控制用户抽奖的概率，这里我们让用户中奖的产品在开始滚的时候就决定了。是不是玩转盘的时候很傻很天真，以为可以中大奖。
/** * 点击开始旋转 * * @param luckyIndex */ public void luckyStart(int luckyIndex) { // 每项角度大小 float angle = (float) (360 / mItemCount); // 中奖角度范围（因为指针向上，所以水平第一项旋转到指针指向，需要旋转210-270；） float from = 270 - (luckyIndex + 1) * angle; float to = from + angle; // 停下来时旋转的距离 float targetFrom = 4 * 360 + from; /** * <pre> * (v1 + 0) * (v1+1) / 2 = target ; * v1*v1 + v1 - 2target = 0 ; * v1=-1+(1*1 + 8 *1 * target)/2; * </pre> */ float v1 = (float) (Math.sqrt(1 * 1 + 8 * 1 * targetFrom) - 1) / 2; float targetTo = 4 * 360 + to; float v2 = (float) (Math.sqrt(1 * 1 + 8 * 1 * targetTo) - 1) / 2; mSpeed = (float) (v1 + Math.random() * (v2 - v1)); isShouldEnd = false; }当外部调用luckyStart即可以旋转，index为停下来的位置，水平位置开始算，即0为相机，1为IPAD。
这里又开始牵扯数学了：
float from = 270 - (luckyIndex + 1) * angle; float to = from + angle;
这个from , to 比较简单，就是确定中将范围，比如我index=0，则只要转了210-270之间，我们的相机都会被垂直向上的指针指向。
那么这个targetFrom是干嘛的，是决定你点击停止的时候转多长距离，这里我们设置为4圈多一点，这个多一点就是上面的from和to。
最麻烦就是v1的计算了，既然我们希望决定停下里的位置，那么这个速度就是我们去计算出来的，怎么算呢？
我们旋转的距离有了targetFrom，然后我们点击的时候mSpeed -= 1;也就是说速度是递减的，每次减去1。
递减说明是个等差数列，等差数列的和是targetFrom。
等差数列的求和公式大家记得否：（首项+末项）*（项数）/ 2
我们的首项是v1 ，末项肯定是0 ， 项数 （v1/ 1 + 1）加个1为向上进一位。
那么式子就是： （v1 + 0 ) * (v1 / 1 +1) /2 = targetFrom ; 只有v1是未知数，一元二次方程的解，大家还记得否，不记得我来写 :
于是我们的v1就是v1=-1+(1*1 + 8 *1 * target)/2;
好了，尼玛求出来v1，为啥我们代码还有个v2，这是因为v1停下来永远在某个块块的边界，我们屌丝又不傻，你每次停一个位置，都知道你造假。
那么我们就求个v2，这个停下块块的最后位置。
最后我们的速度为v1，v2间的一个随机数，也就是在某个块块中间任意位置。这样就可以让你觉得每次都在这个块块，但是指针位置还不同。
好了，这里就是最复杂的地方了，如果你比较善良，不想内置这个功能，那就随便设置个速度吧。
6、让圆盘停止滚动
别忘了，我们5计算那么多，都是从水平那个距离为0开始计算的，于是我们的停止代码是这样的：
public void luckyEnd() { mStartAngle = 0; isShouldEnd = true; }最后贴出我们的主布局文件和Activity
7、布局文件和MainActivity
package com.zhy.demo_zhy_06_choujiangzhuanpan;import android.app.Activity;import android.os.Bundle;import android.view.View;import android.view.View.OnClickListener;import android.widget.ImageView;import com.zhy.view.LuckyPanView;public class MainActivity extends Activity{ private LuckyPanView mLuckyPanView; private ImageView mStartBtn; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); mLuckyPanView = (LuckyPanView) findViewById(R.id.id_luckypan); mStartBtn = (ImageView) findViewById(R.id.id_start_btn); mStartBtn.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { if (!mLuckyPanView.isStart()) { mStartBtn.setImageResource(R.drawable.stop); mLuckyPanView.luckyStart(1); } else { if (!mLuckyPanView.isShouldEnd()) { mStartBtn.setImageResource(R.drawable.start); mLuckyPanView.luckyEnd(); } } } }); }}<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:background="#ffffff" android:layout_height="match_parent" > <com.zhy.view.LuckyPanView android:id="@+id/id_luckypan" android:layout_width="fill_parent" android:layout_height="fill_parent" android:layout_centerInParent="true" android:padding="30dp" /> <ImageView android:id="@+id/id_start_btn" android:src="@drawable/start" android:layout_centerInParent="true" android:layout_width="wrap_content" android:layout_height="wrap_content" /></RelativeLayout>
终于写完了，数学把我这类渣渣计算的不行不行的。ps：抠图真恶心，爱歌撒时候给我传递些艺术的造诣和ps的技术呢。。。。
好了，我们的按钮是用布局文件加上的，方便大家自己定制按钮~~~并且大家的奖项，颜色，以及图片可以自己定义，这个不用说了吧，修改count，以及那几个数组就行。
有可能的话，还会写一篇SurfaceView做游戏的博文，不过案例可能会在网上进行寻找，哈。
源码点击下载
发现任何bug欢迎留言。
----------------------------------------------------------------------------------------------------------
