Android BitmapShader 实战 实现圆形、圆角图片
转载请标明出处:http://blog.csdn.net/lmj623565791/article/details/41967509,本文出自:【张鸿洋的博客】

1、概述

记得初学那会写过一篇博客Android 完美实现图片圆角和圆形(对实现进行分析),主要是个自定View加上使用Xfermode实现的。其实实现圆角图片的方法应该很多,常见的就是利用Xfermode,Shader。本篇博客会直接继承直接继承ImageView,使用BitmapShader实现圆角的绘制,大家如果耐着性子看完,我估计什么形状都能绘制出来。

2、效果图

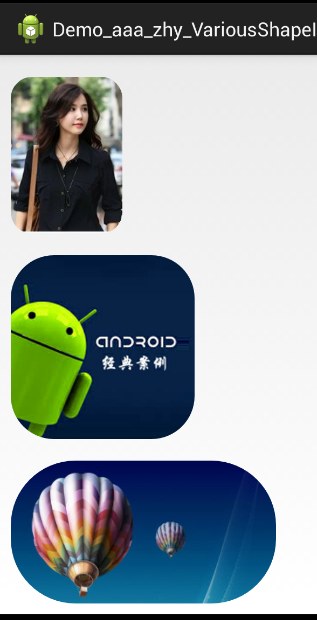

这是圆角的一个演示图~~这个没什么说的,直接设置的圆角的大小就行;

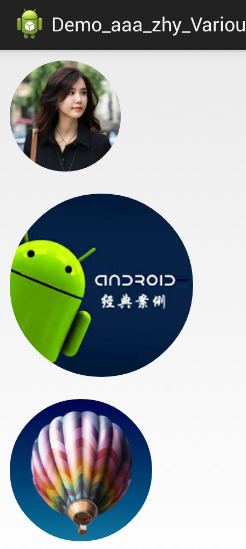

这是圆形的显示图,这里需要注意下,因为设置的图片可能是长方形,例如上图:有两个长方形,一个宽比较大,一个高比较大;

那么我们希望显示成圆形,我们可能就要对其进行放大或者缩小(因为图片的宽可能不满足设置的边长,而高超出,此时我们就需要放大其宽度)。

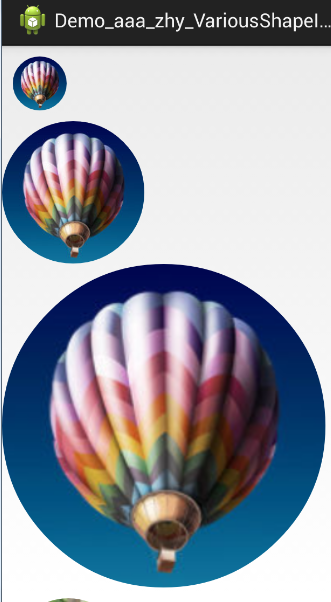

这个一张图,中间是正常尺寸;上下分别为特大特小,主要可以当尺寸大于或者小于设置尺寸,我们需要对其放大或者缩小;

圆角时如果图片与view的宽高不一致,也需要进行放大缩小,这里就不截图了,代码里面看吧。

3、浅谈BitmapShader

BitmapShader是Shader的子类,可以通过Paint.setShader(Shader shader)进行设置、

这里我们只关注BitmapShader,构造方法:

mBitmapShader = new BitmapShader(bitmap, TileMode.CLAMP, TileMode.CLAMP);

参数1:bitmap

参数2,参数3:TileMode;

TileMode的取值有三种:

CLAMP 拉伸

REPEAT 重复

MIRROR 镜像

如果大家给电脑屏幕设置屏保的时候,如果图片太小,可以选择重复、拉伸、镜像;

重复:就是横向、纵向不断重复这个bitmap

镜像:横向不断翻转重复,纵向不断翻转重复;

拉伸:这个和电脑屏保的模式应该有些不同,这个拉伸的是图片最后的那一个像素;横向的最后一个横行像素,不断的重复,纵项的那一列像素,不断的重复;

现在大概明白了,BitmapShader通过设置给mPaint,然后用这个mPaint绘图时,就会根据你设置的TileMode,对绘制区域进行着色。

这里需要注意一点:就是BitmapShader是从你的画布的左上角开始绘制的,不在view的右下角绘制个正方形,它不会在你正方形的左上角开始。

好了,到此,我相信大家对BitmapShader有了一定的了解了;当然了,如果你希望对Shader充分的了解,请参考爱歌的神作: 自定义控件其实很简单1/3 。

对于我们的圆角,以及圆形,我们设置的模式都是CLAMP ,但是你会不会会有一个疑问:

view的宽或者高大于我们的bitmap宽或者高岂不是会拉伸?

嗯,我们会为BitmapShader设置一个matrix,去适当的放大或者缩小图片,不会让“ view的宽或者高大于我们的bitmap宽或者高 ”此条件成立的。

到此我们的原理基本介绍完毕了,拿到drawable转化为bitmap,然后直接初始化BitmapShader,画笔设置Shader,最后在onDraw里面进行画圆就行了。

4、BitmapShader实战

首先就来看看利用BitmapShader实现的圆形或者圆角。

我们这里直接继承ImageView,这样大家设置图片的代码会比较熟悉;但是我们需要支持两种模式,那么就需要自定义属性了:

1、自定义属性

values/attr.xml

<?xml version="1.0" encoding="utf-8"?><resources>    <attr name="borderRadius" format="dimension" />    <attr name="type">        <enum name="circle" value="0" />        <enum name="round" value="1" />    </attr>      <declare-styleable name="RoundImageView">        <attr name="borderRadius" />        <attr name="type" />    </declare-styleable></resources>

我们定义了一个枚举和一个圆角的大小borderRadius。


2、获取自定义属性

public class RoundImageView extends ImageView{	/**	 * 图片的类型,圆形or圆角	 */	private int type;	private static final int TYPE_CIRCLE = 0;	private static final int TYPE_ROUND = 1;	/**	 * 圆角大小的默认值	 */	private static final int BODER_RADIUS_DEFAULT = 10;	/**	 * 圆角的大小	 */	private int mBorderRadius;	/**	 * 绘图的Paint	 */	private Paint mBitmapPaint;	/**	 * 圆角的半径	 */	private int mRadius;	/**	 * 3x3 矩阵,主要用于缩小放大	 */	private Matrix mMatrix;	/**	 * 渲染图像,使用图像为绘制图形着色	 */	private BitmapShader mBitmapShader;	/**	 * view的宽度	 */	private int mWidth;	private RectF mRoundRect;	public RoundImageView(Context context, AttributeSet attrs)	{		super(context, attrs);		mMatrix = new Matrix();		mBitmapPaint = new Paint();		mBitmapPaint.setAntiAlias(true);		TypedArray a = context.obtainStyledAttributes(attrs,				R.styleable.RoundImageView);		mBorderRadius = a.getDimensionPixelSize(				R.styleable.RoundImageView_borderRadius, (int) TypedValue						.applyDimension(TypedValue.COMPLEX_UNIT_DIP,								BODER_RADIUS_DEFAULT, getResources()										.getDisplayMetrics()));// 默认为10dp		type = a.getInt(R.styleable.RoundImageView_type, TYPE_CIRCLE);// 默认为Circle		a.recycle();	}

可以看到我们的一些成员变量,基本都加了注释;然后在构造方法中获取了我们的自定义属性,以及部分变量的初始化。


3、onMeasure

@Override	protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)	{		Log.e("TAG", "onMeasure");		super.onMeasure(widthMeasureSpec, heightMeasureSpec);		/**		 * 如果类型是圆形,则强制改变view的宽高一致,以小值为准		 */		if (type == TYPE_CIRCLE)		{			mWidth = Math.min(getMeasuredWidth(), getMeasuredHeight());			mRadius = mWidth / 2;			setMeasuredDimension(mWidth, mWidth);		}	}

我们复写了onMeasure方法,主要用于当设置类型为圆形时,我们强制让view的宽和高一致。

接下来只剩下设置BitmapShader和绘制了


4、设置BitmapShader

/**	 * 初始化BitmapShader	 */	private void setUpShader()	{		Drawable drawable = getDrawable();		if (drawable == null)		{			return;		}		Bitmap bmp = drawableToBitamp(drawable);		// 将bmp作为着色器,就是在指定区域内绘制bmp		mBitmapShader = new BitmapShader(bmp, TileMode.CLAMP, TileMode.CLAMP);		float scale = 1.0f;		if (type == TYPE_CIRCLE)		{			// 拿到bitmap宽或高的小值			int bSize = Math.min(bmp.getWidth(), bmp.getHeight());			scale = mWidth * 1.0f / bSize;		} else if (type == TYPE_ROUND)		{			// 如果图片的宽或者高与view的宽高不匹配,计算出需要缩放的比例;缩放后的图片的宽高,一定要大于我们view的宽高;所以我们这里取大值;			scale = Math.max(getWidth() * 1.0f / bmp.getWidth(), getHeight()					* 1.0f / bmp.getHeight());		}		// shader的变换矩阵,我们这里主要用于放大或者缩小		mMatrix.setScale(scale, scale);		// 设置变换矩阵		mBitmapShader.setLocalMatrix(mMatrix);		// 设置shader		mBitmapPaint.setShader(mBitmapShader);	}

在setUpShader中,首先对drawable转化为我们的bitmap;

然后初始化mBitmapShader = new BitmapShader(bmp, TileMode.CLAMP, TileMode.CLAMP);

接下来,根据类型以及bitmap和view的宽高,计算scale;

关于scale的计算:

圆形时:取bitmap的宽或者高的小值作为基准,如果采用大值,缩放后肯定不能填满我们的圆形区域。然后,view的mWidth/bSize ; 得到的就是scale。

圆角时:因为设计到宽/高比例,我们分别getWidth() * 1.0f / bmp.getWidth() 和 getHeight() * 1.0f / bmp.getHeight() ;最终取大值,因为我们要让最终缩放完成的图片一定要大于我们的view的区域,有点类似centerCrop;

比如:view的宽高为10*20;图片的宽高为5*100 ; 最终我们应该按照宽的比例放大,而不是按照高的比例缩小;因为我们需要让缩放后的图片,自定大于我们的view宽高,并保证原图比例。

有了scale,就可以设置给我们的matrix;

然后使用mBitmapShader.setLocalMatrix(mMatrix);

最后将bitmapShader设置给paint。

关于drawable转bitmap的代码:

/**	 * drawable转bitmap	 * 	 * @param drawable	 * @return	 */	private Bitmap drawableToBitamp(Drawable drawable)	{		if (drawable instanceof BitmapDrawable)		{			BitmapDrawable bd = (BitmapDrawable) drawable;			return bd.getBitmap();		}		int w = drawable.getIntrinsicWidth();		int h = drawable.getIntrinsicHeight();		Bitmap bitmap = Bitmap.createBitmap(w, h, Bitmap.Config.ARGB_8888);		Canvas canvas = new Canvas(bitmap);		drawable.setBounds(0, 0, w, h);		drawable.draw(canvas);		return bitmap;	}

最后我们会在onDraw里面调用setUpShader(),然后进行绘制。

5、绘制

到此,就剩下最后一步绘制了,因为我们的范围,以及缩放都完成了,所以真的只剩下绘制了。

@Override	protected void onDraw(Canvas canvas)	{		if (getDrawable() == null)		{			return;		}		setUpShader();		if (type == TYPE_ROUND)		{			canvas.drawRoundRect(mRoundRect, mBorderRadius, mBorderRadius,					mBitmapPaint);		} else		{			canvas.drawCircle(mRadius, mRadius, mRadius, mBitmapPaint);			// drawSomeThing(canvas);		}	}		@Override	protected void onSizeChanged(int w, int h, int oldw, int oldh)	{		super.onSizeChanged(w, h, oldw, oldh);		// 圆角图片的范围		if (type == TYPE_ROUND)			mRoundRect = new RectF(0, 0, getWidth(), getHeight());	}

绘制就很简单了,画个圆,圆角矩形什么的。圆角矩形的限定范围mRoundRect在onSizeChanged里面进行了初始化。

5、状态的存储与恢复

当然了,如果内存不足,而恰好我们的Activity置于后台,不幸被重启,或者用户旋转屏幕造成Activity重启,我们的View应该也能尽可能的去保存自己的属性。
状态保存什么用处呢?比如,现在一个的圆角大小是10dp,用户点击后变成50dp;当用户旋转以后,或者长时间置于后台以后,返回我们的Activity应该还是50dp;
我们简单的存储一下,当前的type以及mBorderRadius
private static final String STATE_INSTANCE = "state_instance";	private static final String STATE_TYPE = "state_type";	private static final String STATE_BORDER_RADIUS = "state_border_radius";	@Override	protected Parcelable onSaveInstanceState()	{		Bundle bundle = new Bundle();		bundle.putParcelable(STATE_INSTANCE, super.onSaveInstanceState());		bundle.putInt(STATE_TYPE, type);		bundle.putInt(STATE_BORDER_RADIUS, mBorderRadius);		return bundle;	}	@Override	protected void onRestoreInstanceState(Parcelable state)	{		if (state instanceof Bundle)		{			Bundle bundle = (Bundle) state;			super.onRestoreInstanceState(((Bundle) state)					.getParcelable(STATE_INSTANCE));			this.type = bundle.getInt(STATE_TYPE);			this.mBorderRadius = bundle.getInt(STATE_BORDER_RADIUS);		} else		{			super.onRestoreInstanceState(state);		}	}

代码比较简单。我们文章中的demo中,第一个,第四个是可以点击的,点击后会发生变化,你可以点击后,然后旋转屏幕进行测试。

同时我们也对外公布了两个方法,用于动态修改圆角大小和type
public void setBorderRadius(int borderRadius)	{		int pxVal = dp2px(borderRadius);		if (this.mBorderRadius != pxVal)		{			this.mBorderRadius = pxVal;			invalidate();		}	}	public void setType(int type)	{		if (this.type != type)		{			this.type = type;			if (this.type != TYPE_ROUND && this.type != TYPE_CIRCLE)			{				this.type = TYPE_CIRCLE;			}			requestLayout();		}	}	public int dp2px(int dpVal)	{		return (int) TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP,				dpVal, getResources().getDisplayMetrics());	}

最后贴一下我们的布局文件和MainActivity。

6、调用

布局文件:
<ScrollView xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    xmlns:zhy="http://schemas.android.com/apk/res/com.zhy.variousshapeimageview"    android:layout_width="match_parent"    android:layout_height="wrap_content" >    <LinearLayout        android:layout_width="match_parent"        android:layout_height="match_parent"        android:orientation="vertical" >        <com.zhy.view.RoundImageView            android:id="@+id/id_qiqiu"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_margin="10dp"            android:src="@drawable/qiqiu" >        </com.zhy.view.RoundImageView>        <com.zhy.view.RoundImageView            android:layout_width="200dp"            android:layout_height="200dp"            android:layout_margin="10dp"            android:src="@drawable/aa" >        </com.zhy.view.RoundImageView>        <com.zhy.view.RoundImageView            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_margin="10dp"            android:src="@drawable/icon" >        </com.zhy.view.RoundImageView>        <com.zhy.view.RoundImageView            android:id="@+id/id_meinv"            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_margin="10dp"            android:src="@drawable/aa"            zhy:borderRadius="20dp"            zhy:type="round" >        </com.zhy.view.RoundImageView>        <com.zhy.view.RoundImageView            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_margin="10dp"            android:src="@drawable/icon"            zhy:borderRadius="40dp"            zhy:type="round" >        </com.zhy.view.RoundImageView>        <com.zhy.view.RoundImageView            android:layout_width="wrap_content"            android:layout_height="wrap_content"            android:layout_margin="10dp"            android:src="@drawable/qiqiu"            zhy:borderRadius="60dp"            zhy:type="round" >        </com.zhy.view.RoundImageView>    </LinearLayout></ScrollView>

没撒,ScrollView里面一个线性布局,里面一堆RoundImageView。

MainActivity
package com.zhy.variousshapeimageview;import android.app.Activity;import android.os.Bundle;import android.view.View;import android.view.View.OnClickListener;import com.zhy.view.RoundImageView;public class MainActivity extends Activity{	private RoundImageView mQiQiu;	private RoundImageView mMeiNv ; 	@Override	protected void onCreate(Bundle savedInstanceState)	{		super.onCreate(savedInstanceState);		setContentView(R.layout.activity_main);				mQiQiu = (RoundImageView) findViewById(R.id.id_qiqiu);		mMeiNv = (RoundImageView) findViewById(R.id.id_meinv);				mQiQiu.setOnClickListener(new OnClickListener()		{			@Override			public void onClick(View v)			{				mQiQiu.setType(RoundImageView.TYPE_ROUND);			}		});				mMeiNv.setOnClickListener(new OnClickListener()		{						@Override			public void onClick(View v)			{				mMeiNv.setBorderRadius(90);			}		});	}}

好了,到此本篇博客就结束了。大家可以尝试绘制个五边形或者神马的形状;或者加个边框神马的,相信自己修改应该没问题~~代码可能会存在bug和不足之处,欢迎您的指出,共同进步。


最后的效果图:





源码点击下载


----------------------------------------------------------------------------------------------------------
