android 自定义view实现验证码成效(一)

android 自定义view实现验证码效果(一)

此博客来自：http://blog.csdn.net/lmj623565791/article/details/24252901,感谢博客的无私奉献，在这拿来自己学习下。

自定义控件一直对我来说都比较恐怖,就此有时间好好学习下，

我们知道一个View对象要经过onMeasure()测量 ,onLayout()计算大小,onDraw()到屏幕上,然后根据你的需求看需要那方面就使用了,这是最简单的自定义view,先从最简单的做起

新建一个项目customview1

第一步：先自定义view的属性，首先在res/values/  下建立一个attrs.xml ， 在里面定义我们的属性和声明我们的整个样式。

声明属性有二种方法

第一种：

<?xml version="1.0" encoding="utf-8"?>  <resources>      <attr name="titleText" format="string" />      <attr name="titleTextColor" format="color" />      <attr name="titleTextSize" format="dimension" />      <declare-styleable name="CustomView">          <attr name="titleText" />          <attr name="titleTextColor" />          <attr name="titleTextSize" />      </declare-styleable>  </resources>

第二种：

<?xml version="1.0" encoding="utf-8"?>
<resources>
    <declare-styleable name="CustomView">
        <attr name="titleText" format="string" />
        <attr name="titleTextColor" format="color"/>
        <attr name="titleTextSize" format="dimension" />
    </declare-styleable>
</resources>

其实都是一样的,只是把定义的属性和属性值分开写了而已,在这说下,就是怕以后有人这么写不明白,

我们定义了字体，字体颜色，字体大小3个属性，format是值该属性的取值类型:

一共有：string,color,demension,integer,enum,reference,float,boolean,fraction,flag;不清楚的可以google一把。

然后在布局中声明我们的自定义View

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:custom="http://schemas.android.com/apk/res/com.example.customview1"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    >


   <com.example.customview1.CustomView
       android:layout_width="200dp"
        android:layout_height="100dp"
        custom:titleText="1199"
        custom:titleTextColor="#ff0000"
        custom:titleTextSize="40sp" />
</RelativeLayout>

一定要引入 xmlns:custom="http://schemas.android.com/apk/res/com.example.customview1"我们的命名空间，后面的包路径指的是项目的package

如果这里有不明白的,可以看我自定义组合控件,那讲的很清楚,在这就不做多介绍了，

第二步：在View的构造方法中，获得我们的自定义的样式

package com.example.customview1;import java.util.HashSet;import java.util.Random;import java.util.Set;import android.content.Context;import android.content.res.TypedArray;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Rect;import android.util.AttributeSet;import android.util.TypedValue;import android.view.View;public class CustomView extends View {	/**	 * 文本	 */	private String mTitleText;	/**	 * 文本的颜色	 */	private int mTitleTextColor;	/**	 * 文本的大小	 */	private int mTitleTextSize;	/**	 * 绘制时控制文本绘制的范围	 */	private Rect mBound;	private Paint mPaint;	public CustomView(Context context, AttributeSet attrs)	{		this(context, attrs, 0);	}	public CustomView(Context context)	{		this(context, null);	}	/**	 * 获得我自定义的样式属性	 * 	 * @param context	 * @param attrs	 * @param defStyle	 */	public CustomView(Context context, AttributeSet attrs, int defStyle)	{		super(context, attrs, defStyle);		/**		 * 获得我们所定义的自定义样式属性		 */		TypedArray a = context.getTheme().obtainStyledAttributes(attrs, R.styleable.CustomView, defStyle, 0);		int n = a.getIndexCount();		for (int i = 0; i < n; i++)		{			int attr = a.getIndex(i);			switch (attr)			{			case R.styleable.CustomView_titleText:				mTitleText = a.getString(attr);				break;			case R.styleable.CustomView_titleTextColor:				// 默认颜色设置为黑色				mTitleTextColor = a.getColor(attr, Color.BLACK);				break;			case R.styleable.CustomView_titleTextSize:				// 默认设置为16sp，TypeValue也可以把sp转化为px				mTitleTextSize = a.getDimensionPixelSize(attr, (int) TypedValue.applyDimension(						TypedValue.COMPLEX_UNIT_SP, 16, getResources().getDisplayMetrics()));				break;			}		}		a.recycle();		/**		 * 获得绘制文本的宽和高		 */		mPaint = new Paint();		mPaint.setTextSize(mTitleTextSize);		// mPaint.setColor(mTitleTextColor);		mBound = new Rect();		mPaint.getTextBounds(mTitleText, 0, mTitleText.length(), mBound);	}	@Override	protected void onDraw(Canvas canvas)	{		mPaint.setColor(Color.YELLOW);//设置矩形颜色		canvas.drawRect(0, 0, getMeasuredWidth(), getMeasuredHeight(), mPaint);//画一个矩形		mPaint.setColor(mTitleTextColor);//设置字体颜色		canvas.drawText(mTitleText, getWidth() / 2 - mBound.width() / 2, getHeight() / 2 + mBound.height() / 2, mPaint);	}}

我们重写了3个构造方法，默认的布局文件调用的是两个参数的构造方法，所以记得让所有的构造调用我们的三个参数的构造，我们在三个参数的构造中获得自定义属性

我们想要在屏幕上显示文字，那必须要重写onDraw()方法,然后通过canvas(画布)画在屏幕上

	@Override	protected void onDraw(Canvas canvas)	{		mPaint.setColor(Color.YELLOW);//设置矩形颜色		canvas.drawRect(0, 0, getMeasuredWidth(), getMeasuredHeight(), mPaint);//画一个矩形		mPaint.setColor(mTitleTextColor);//设置字体颜色		canvas.drawText(mTitleText, getWidth() / 2 - mBound.width() / 2, getHeight() / 2 + mBound.height() / 2, mPaint);	}

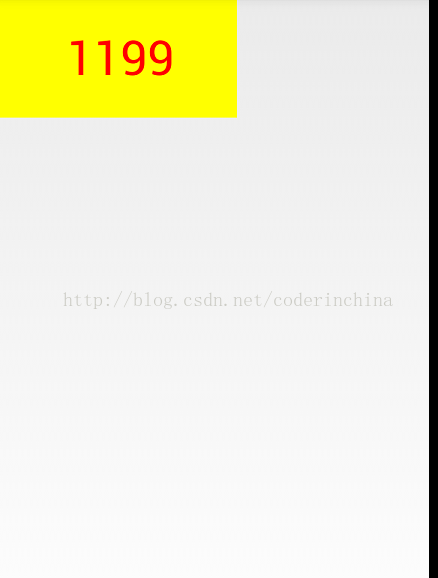

效果图：

如果想让这个显示在屏幕的中间,有2个办法

1：把他的父布局为RelativeLayout，就很好搞定,

2：计算屏幕的宽和高,自身控件的宽和高,，因为在屏幕上画一个矩形其实就是定义2个坐标点，

我们自定义宽和高都是写死的在布局文件中是这么写的

  android:layout_width="200dp"
 android:layout_height="100dp"

一般在开发中很少去这么做,那我们一般写成wrap_content，现在把宽和高改成wrap_content试试

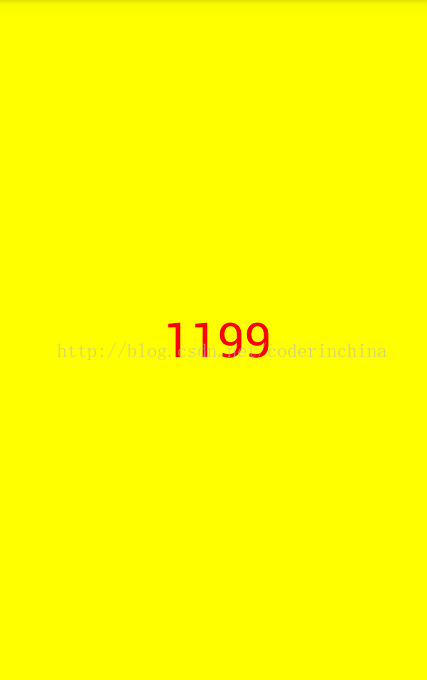

效果出乎我们的意料：

这是为什么呢？

所有的子view的宽和高都是父view给定的

系统帮我们测量的高度和宽度都是MATCH_PARNET，当我们设置明确的宽度和高度时，系统帮我们测量的结果就是我们设置的结果，当我们设置为WRAP_CONTENT,或者MATCH_PARENT系统帮我们测量的结果就是MATCH_PARENT的长度。

记得在开头说过一个测量的方法onMeasure()

这个时候就要重写这个方法了，先看下View.java源码中的测量方法

 public final void measure(int widthMeasureSpec, int heightMeasureSpec) {        if ((mPrivateFlags & FORCE_LAYOUT) == FORCE_LAYOUT ||                widthMeasureSpec != mOldWidthMeasureSpec ||                heightMeasureSpec != mOldHeightMeasureSpec) {            // first clears the measured dimension flag            mPrivateFlags &= ~MEASURED_DIMENSION_SET;            if (ViewDebug.TRACE_HIERARCHY) {                ViewDebug.trace(this, ViewDebug.HierarchyTraceType.ON_MEASURE);            }            // measure ourselves, this should set the measured dimension flag back            onMeasure(widthMeasureSpec, heightMeasureSpec);            // flag not set, setMeasuredDimension() was not invoked, we raise            // an exception to warn the developer            if ((mPrivateFlags & MEASURED_DIMENSION_SET) != MEASURED_DIMENSION_SET) {                throw new IllegalStateException("onMeasure() did not set the"                        + " measured dimension by calling"                        + " setMeasuredDimension()");            }            mPrivateFlags |= LAYOUT_REQUIRED;        }        mOldWidthMeasureSpec = widthMeasureSpec;        mOldHeightMeasureSpec = heightMeasureSpec;    }

我们看到measure()方法被final修饰了,所以这个方法不能重写,但是在阅读代码时发现

onMeasure(widthMeasureSpec, heightMeasureSpec);方法,.这就是为什么我们要重写这个方法的原因,

在onMeasure()方法中是调用了setMeasuredDimension()实现的

  protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        setMeasuredDimension(getDefaultSize(getSuggestedMinimumWidth(), widthMeasureSpec),
                getDefaultSize(getSuggestedMinimumHeight(), heightMeasureSpec));
    }

getDefaultSize()方法

 public static int getDefaultSize(int size, int measureSpec) {
        int result = size;
        int specMode = MeasureSpec.getMode(measureSpec);
        int specSize = MeasureSpec.getSize(measureSpec);


        switch (specMode) {
        case MeasureSpec.UNSPECIFIED:
            result = size;
            break;
        case MeasureSpec.AT_MOST:
        case MeasureSpec.EXACTLY:
            result = specSize;
            break;
        }
        return result;
    }

发现一个控件的宽和高是由size和mode构成的,而mode有三个MeasureSpec.UNSPECIFIED， MeasureSpec.AT_MOST，MeasureSpec.EXACTLY

这是什么意思呢，看下面解释

MeasureSpec.UNSPECIFIED：表示子布局想要多大就多大，很少使用

MeasureSpec.AT_MOST：表示子布局限制在一个最大值内，一般为WARP_CONTENT

MeasureSpec.EXACTLY：一般是设置了明确的值或者是MATCH_PARENT

现在我们来重写onMeasure()方法

	@Override	protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec)	{		int width = 0;		int height = 0;		/**		 * 设置宽度		 */		int specMode = MeasureSpec.getMode(widthMeasureSpec);//获取宽度的mode		int specSize = MeasureSpec.getSize(widthMeasureSpec);//获取宽度大小				Log.e("onMeasure","specMode="+specMode);		Log.e("onMeasure","specSize="+specSize);		switch (specMode)		{		case MeasureSpec.EXACTLY:// 明确指定了			width = getPaddingLeft() + getPaddingRight() + specSize;			break;		case MeasureSpec.AT_MOST:// 一般为WARP_CONTENT			width = getPaddingLeft() + getPaddingRight() + mBound.width();			break;		}		/**		 * 设置高度		 */		specMode = MeasureSpec.getMode(heightMeasureSpec);//获取高度的mode		specSize = MeasureSpec.getSize(heightMeasureSpec);//获取高度大小		Log.e("onMeasure","specMode="+specMode);		Log.e("onMeasure","specSize="+specSize);		switch (specMode)		{		case MeasureSpec.EXACTLY:// 明确指定了			height = getPaddingTop() + getPaddingBottom() + specSize;			break;		case MeasureSpec.AT_MOST:// 一般为WARP_CONTENT			height = getPaddingTop() + getPaddingBottom() + mBound.height();			break;		}		Log.e("onMeasure","width="+width+"height="+height);		setMeasuredDimension(width, height);//重写测量	}

记得我们的博客标题么.要实现验证码效果,其实就是几个数字在循环的变动,这个很简单

给view设置一个点击事件：

this.setOnClickListener(new OnClickListener()
{


@Override
public void onClick(View v)
{
mTitleText = randomText();
postInvalidate();
}


});

生成四个随机数的方法

private String randomText()
{
Random random = new Random();
Set<Integer> set = new HashSet<Integer>();
while (set.size() < 4)
{
int randomInt = random.nextInt(10);
set.add(randomInt);
}
StringBuffer sb = new StringBuffer();
for (Integer i : set)
{
sb.append("" + i);
}


return sb.toString();
}

我们的验证码效果就出来了

ok 休息下，累死了
