利用智能手机(Android)跟踪一块磁铁(一)

热度:41   发布时间:2016-04-28 02:56:30.0
利用智能手机(Android)追踪一块磁铁(一)

之前看到一个外国人用iPhone做了一个追踪磁铁的Demo感觉不错(参考视频:http://v.youku.com/v_show/id_XODM2MjczNzE2.html),然后我就参考做了一个Android上的,视频如下http://v.youku.com/v_show/id_XODQ3MDgzMTUy.html(这个视频并非最终的效果)。下面是算法的介绍,希望有兴趣的朋友可以参考或者提出意见。



1:原理介绍:

现在基本上每一款智能手机都配有磁感应计,所以只要利用磁感应计记录当前手机位置的磁场强度,然后就可以根据磁场强度计算出磁铁的位置进行追踪。因此追踪磁铁就是找出磁场强度和位置的关系。



2:磁场强度公式:

因为磁场强度的分布和磁铁的形状等各种因素有关,为了便于计算一般把一块磁铁等价看作为一个"磁偶极子",当手机和磁铁的距离远大于磁铁本身时才可以这么等价。我的理解 "磁偶极子"就是一段电流围绕着一个"轴"做不停地旋转,然后产生的磁场(不知对不对有知道的可以给出意见,但是不理解并不影响最终的效果)。而"磁偶极子"的磁场强度和位置的关系是已经知道的,如下图:图1是磁场强度和位置的关系公式(感兴趣的可以查看推导:http://www.physicsinsights.org/dipole_field_1.html,或者查阅各种论文)。其中为磁场强度,为对应的空间位置,为磁偶极矩矢量方向为z轴向上,表示磁铁的北极朝上,是磁铁的属性针对每一块磁铁为常数。是常数(具体什么忘了,不影响最终结果)。图2位磁铁和位置的空间关系图。

图1

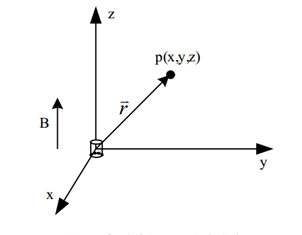

图2

根据上述的矢量关系可以得出以下的公式,如图3,图4:图4的公式是从图3变换过来的。其中为对应的与z轴正方向的夹角。

图3

图4



3:解方程:

知道了位置和磁场强度的关系,下面就是根据公式解出向量对应的x,y,z的值。首先根据图4中的公式,利用表示,然后消去得到的值(具体方法可以自行推导,需要注意换元后是一个关于的一元二次方程有两个解,又因为是距离大于0,所以只需要取一个正值)。接出来的值如图5,其中

图5

根据和图4的公式可以得出的值(这里假设,一下会说明为什么),然后根据的值可以得出z值,再根据图3的公式可以得出x,y的值。所以最终的结果如图6。其中为常数,。根据这个公式就可以计算出磁铁相对于手机(传感器)的位置。

图6



4:补充说明:

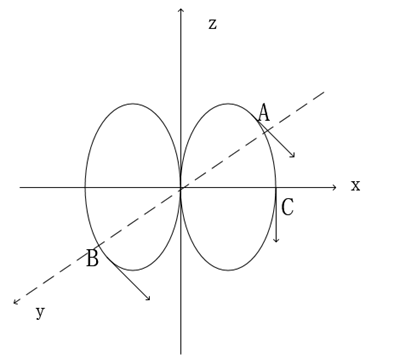

如图7,由于磁铁的磁感应线是轴对称和中心对称的所以A和B两个点的磁感应强度是一样的,即磁感应的方向和大小均相同。所以根据磁感应强度计算的位置应该是两个即A和B的坐标,但是我们只需要一个坐标,所以将设即可。

假如手机(传感器)只在x轴的正方区域,那么根据磁感应线的方向可以判断的大小。比如,如果Bx大于0表示,Bx小于0表示。从而可以判断的正负从而得到准确的坐标。

图7

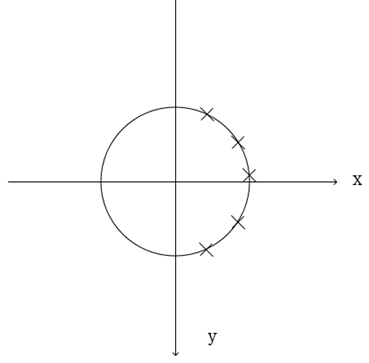

如图7中的C点在x-y平面上表明C点的磁场强度为(0,0,Bz),即xy轴上的磁场强度均为0。这是从z轴的上方向下看,可以看到图8的情形,叉号磁感应线向下插入。在图8中x-y平面圆上的所有点的磁场强度均相同即为(0,0,Bz),所以磁场强度(0,0,Bz)对应着无数个坐标点,因此在平面x-y上是没办法利用上述公式的!!!。

图8



5:结论:

按理说依照上述公式就可以定位磁铁的位置了,但是代码阶段还是遇到了一些问题。在下篇博客中将说明遇到的问题和解决办法。有兴趣和问题的可以给出意见。
