Android View作图及实践

热度:55   发布时间:2016-04-28 01:11:17.0
Android View绘制及实践

概述

整个View树的绘图流程是在ViewRoot.java类的performTraversals()函数展开的,该函数做的执行过程可简单概况为:
- 判断是否需要重新计算视图大小(measure)
- 判断是否重新需要安置视图的位置(layout)
- 判断是否需要重绘(draw)

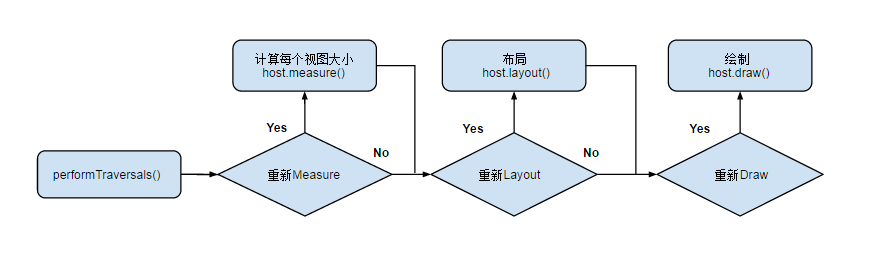

其整个流程图如下:
这里写图片描述
图片来自:Android 开源项目源码解析 公共技术点中的 View 绘制流程

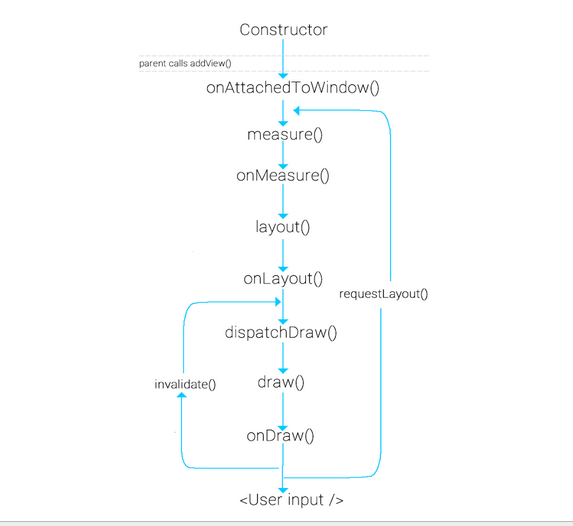

在Android中View的整个生命周期,调用invalidate和requestLayout会触发一系列的方法,如图所示
这里写图片描述

图片来自:Android 开源项目源码解析 公共技术点中的 View 绘制流程

  • 当开发者调用requestLayout方法时,只会触发measure和layout过程
  • 当开发者调用invalidate方法时,会触发draw过程

Measure

  • 为整个View树计算实际大小,每个View的实际大小由父控件和其本身共同决定
  • measure方法调用onMeasure方法,onMeasure方法里通过setMeasuredDimension(注意padding和margin)设置View的大小
  • ViewGroup子类需要重写onMeasure去遍历测量其子View的大小
  • measure方法是final类型,不能被重写,需要重写的是onMeasure方法
  • 整个测量过程就是对View树的递归
  • 一个View一旦测量完成,即可通过getMeasuredWidth() 和 getMeasuredHeight()获得其宽度和高度
  • 自定义的ViewGroup只需实现measure和layout过程

MeasureSpec

一个MeasureSpec对象由size和mode组成,MeasureSpec类通过将其封装在一个int值中以减少对象的分配。其模式有以下三种,都为int型
- UNSPECIFIED
父视图不对子视图产生任何约束,如ListView,ScrollView
- EXACTLY
父视图为子视图指定一个确切的尺寸,子视图以这个确切的值作为大小,比如match_parent或具体值20dp
- AT_MOST
父视图为子视图指定一个最大尺寸,子视图必须在这个尺寸大小内,比如wrap_content

相关函数
  • makeMeasureSpec(int size, int mode) 根据size值和mode值封装成MeasureSpec
  • getSize(int measureSpec) 根据MeasureSpec值返回size值
  • getMode(int measureSpec) 根据MeasureSpec值返回mode值
  • 以上三个函数内部实现是用位运算实现,mode使用int的最高2位,size使用其余的30位,内部关键部分代码
public static class MeasureSpec {      private static final int MODE_SHIFT = 30; //移位位数为30      //int类型占32位,向右移位30位,该属性表示掩码值,用来与size和mode进行"&"运算,获取对应值。      private static final int MODE_MASK  = 0x3 << MODE_SHIFT;      //向右移位30位,其值为00 + (30位0)  , 即 0x0000(16进制表示)      public static final int UNSPECIFIED = 0 << MODE_SHIFT;      //向右移位30位,其值为01 + (30位0)  , 即0x1000(16进制表示)      public static final int EXACTLY     = 1 << MODE_SHIFT;      //向右移位30位,其值为02 + (30位0)  , 即0x2000(16进制表示)      public static final int AT_MOST     = 2 << MODE_SHIFT;      //创建一个整形值,其高两位代表mode类型,其余30位代表长或宽的实际值。可以是WRAP_CONTENT、MATCH_PARENT或具体大小exactly size      public static int makeMeasureSpec(int size, int mode) {          return size + mode;      }      //获取模式,与运算      public static int getMode(int measureSpec) {          return (measureSpec & MODE_MASK);      }      //获取长或宽的实际值,与运算      public static int getSize(int measureSpec) {          return (measureSpec & ~MODE_MASK);      }  }

Layout

  • 确定子视图在相当于父视图的位置(注意margin和padding)
  • ViewGroup的onLayout是抽象的,其子类必须实现
  • View的onLayout是空实现
  • 此时测量已完成,可通过getMeasuredWidth() 和 getMeasuredHeight()获得其宽度和高度
  • 不要在onDraw和onLayout中创建对象,因为这两个方法会被频繁调用

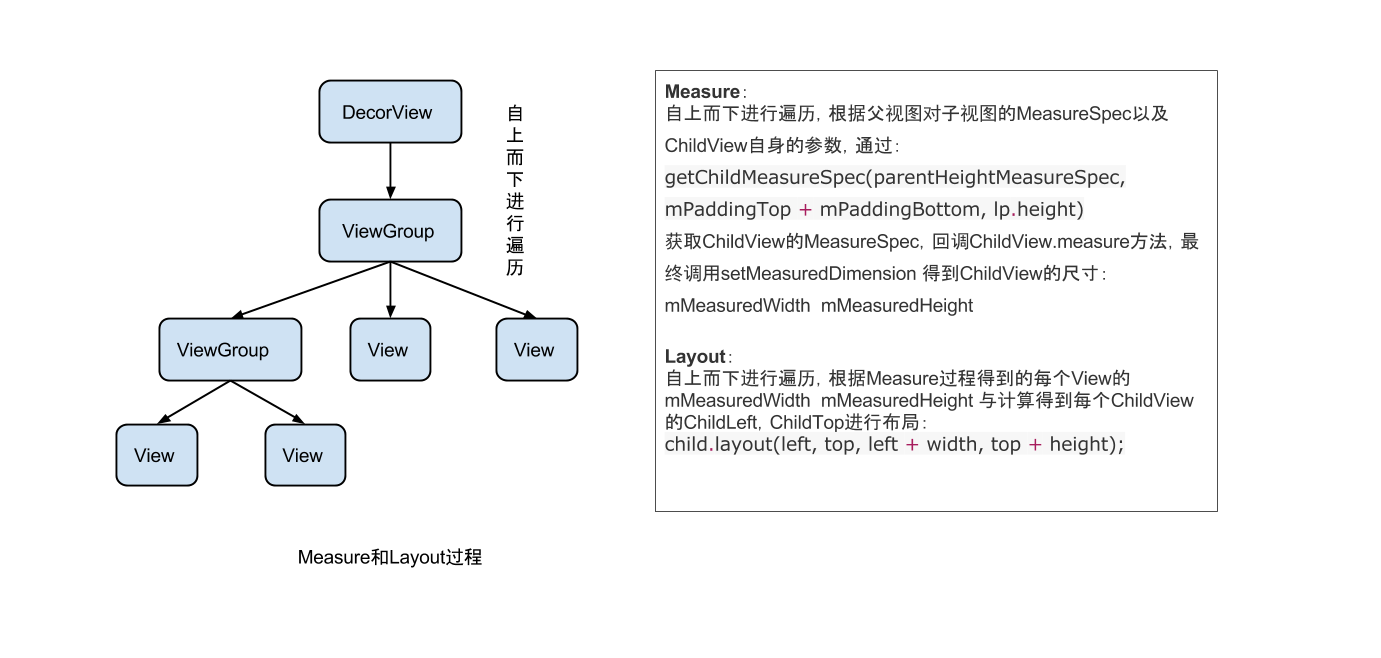

    到这里看一张总结性的图
    这里写图片描述
    图片来自:Android 开源项目源码解析 公共技术点中的 View 绘制流程

LayoutParams

  • 它是一个ViewGroup的内部类
  • ViewGroup 的子类有其对应的 ViewGroup.LayoutParams 的子类。比如 RelativeLayout 拥有的 ViewGroup.LayoutParams 的子类 RelativeLayoutParams
  • getLayoutParams() 方法得到是其所在父视图类型的 LayoutParams,比如 View 的父控件为 RelativeLayout,那么得到的 LayoutParams 类型为 RelativeLayoutParams
  • 有时我们需要使用 view.getLayoutParams() 方法获取一个视图 LayoutParams ,然后进行强转,但由于不知道其具体类型,可能会导致强转错误
  • 自定义View的margin等属性在LayoutParams 指定

Draw

  • 自定义View绘制过程需要重写onDraw方法
  • 自定义ViewGroup在dispatchDraw中发起对子视图的绘制,不应该对该函数重写
  • onDraw中调用相关绘制函数进行绘制

invalidate

  • 请求重绘View
  • 视图大小没有变化就不会调用layout过程
  • 只重新绘制那些调用了invalidate()方法的 View
  • 如果要在UI线程中重绘请使用postInvalidate()方法

requestLayout

  • 当布局变化的时候,比如方向变化,尺寸的变化,会调用该方法
  • 它会触发measure和layout过程,但不会进行 draw过程

最佳实践

以上都是理论知识,也差不多是对多篇文章的总结性内容。下面开始实现一个自定义View和ViewGroup

自定义View

其实自定义View的大部分逻辑都是在onDraw上,onLayout基本上无需重新,onMeasure需要实现测量逻辑。
下面是一个简单的毫无任何作用的自定义View,其唯一目的就是演示onDraw和onMeasure

package cn.edu.zafu.sourcedemo;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Rect;import android.util.AttributeSet;import android.view.View;/** * Created by lizhangqu on 2015/5/3. */public class CustomView extends View {    private Paint paint=null;    private Rect rect=null;    private  int bgColor=Color.parseColor("#673AB7");//写死背景色,实际是自定义属性    private int minContentWidth=50;//最小内容宽度,不包含内边距    private int minContentHeight=50;//最小内容高度,不包含内边距    public CustomView(Context context) {        this(context, null);    }    public CustomView(Context context, AttributeSet attrs) {        this(context, attrs, 0);    }    public CustomView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);        init();    }    /*初始化*/    private void init() {        paint=new Paint();        paint.setAntiAlias(true);        paint.setDither(true);        paint.setColor(bgColor);    }    @Override    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {        //其实所有逻辑可以简单调用resolveSize函数进行测量,这里自己实现一遍,理清思路        //获得宽度和高度的mode和size        int widthMode = MeasureSpec.getMode(widthMeasureSpec);        int heightMode = MeasureSpec.getMode(heightMeasureSpec);        int widthSize = MeasureSpec.getSize(widthMeasureSpec);        int heightSize = MeasureSpec.getSize(heightMeasureSpec);        //最终的宽高存在这两个变量中        int width;        int height;        if (widthMode == MeasureSpec.EXACTLY) {            // 父视图指定了大小            width = widthSize;        } else {            //父视图指定必须在这个大小内            //注意内边距,再加上自身需要的宽度            width=getPaddingLeft()+getPaddingRight()+minContentWidth;            if (widthMode == MeasureSpec.AT_MOST) {                //如果是AT_MOST,必须在父控件指定的范围内,取width和widthSize中小的那个                width = Math.min(width, widthSize);            }        }        if (heightMode == MeasureSpec.EXACTLY) {            // 父视图指定了大小            height = widthSize;        } else {            //父视图指定必须在这个大小内            //注意内边距,再加上自身需要的高度            height =getPaddingTop()+getPaddingBottom()+minContentHeight;            if (heightMode == MeasureSpec.AT_MOST) {                //如果是AT_MOST,必须在父控件指定的范围内,取width和widthSize中小的那个                height = Math.min(height, heightSize);            }        }        setMeasuredDimension(width, height);    }    @Override    protected void onDraw(Canvas canvas) {        super.onDraw(canvas);        rect=new Rect(getPaddingLeft(),getPaddingTop(),getMeasuredWidth()-getPaddingRight(),getMeasuredHeight()-getPaddingBottom());//绘制的时候注意内边距        canvas.drawRect(rect,paint);    }}

自定义Viewgroup

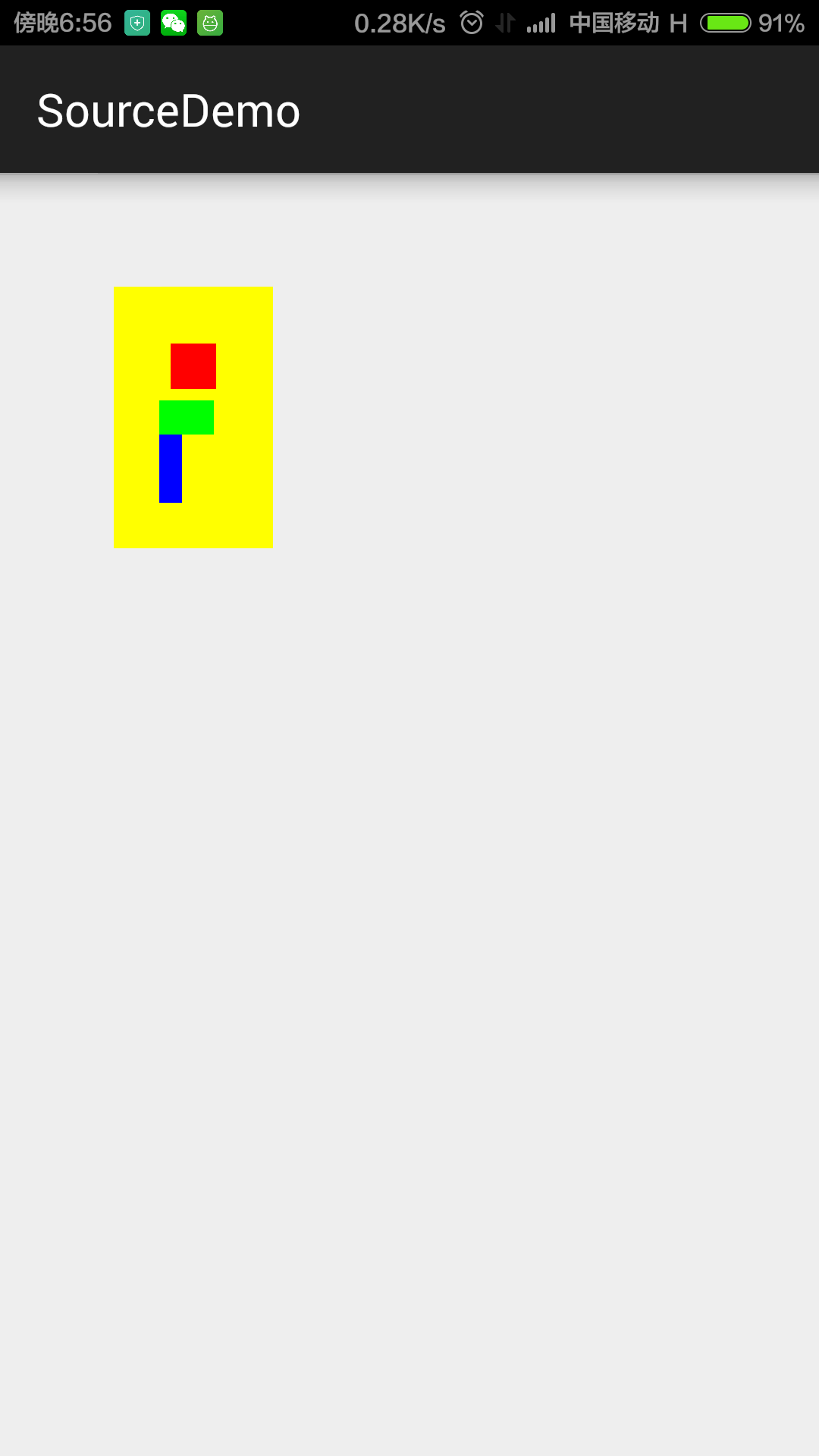

实现一个纵向排布子View的ViewGroup,效果如图所示,见代码,解释看注释
自定义Viewgroup

package cn.edu.zafu.sourcedemo;import android.content.Context;import android.util.AttributeSet;import android.view.View;import android.view.ViewGroup;/** * Created by lizhangqu on 2015/5/3. */public class CustomViewGroup extends ViewGroup {    public CustomViewGroup(Context context) {        this(context, null);    }    public CustomViewGroup(Context context, AttributeSet attrs) {        this(context, attrs, 0);    }    public CustomViewGroup(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);    }    //重写onLayout抽象方法    @Override    protected void onLayout(boolean changed, int l, int t, int r, int b) {        final int count = getChildCount();        MyLayoutParams lp = null;        for (int i = 0; i < count; i++) {            View child = getChildAt(i);            //获得当前View            lp = (MyLayoutParams) child.getLayoutParams();            //获得LayoutParams,强制转换为MyLayoutParams            child.layout(lp.x, lp.y, lp.x + child.getMeasuredWidth(), lp.y                    + child.getMeasuredHeight());            //调用当前View的layout方法进行布局        }    }    //重写onMeasure实现测量逻辑    @Override    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {        int width = 0;        int lastWidth = 0;        int height = getPaddingTop();        final int count = getChildCount();        //获得子View个数        for (int i = 0; i < count; i++) {            View child = getChildAt(i);            //获得当前子View            measureChild(child, widthMeasureSpec, heightMeasureSpec);            //测量子View,必须调用            MyLayoutParams lp = (MyLayoutParams) child.getLayoutParams();            //获得LayoutParams            width = Math.max(width, child.getMeasuredWidth() + lp.leftMargin + lp.rightMargin);            //比较当前View与之前的View宽度,取大者,注意这个宽度包含了margin            lp.x = getPaddingLeft() + lp.leftMargin;            //设置当前View的x左边            lp.y = height + lp.topMargin;            //设置当前View的y左边            height = height + lp.topMargin + child.getMeasuredHeight() + lp.bottomMargin;            //累加高度        }        width=width+getPaddingLeft() + getPaddingRight();        //加上左右内边距        height = height + getPaddingBottom();        //加上下边界        setMeasuredDimension(resolveSize(width, widthMeasureSpec), resolveSize(height, heightMeasureSpec));        //设置宽高,resolveSize方法会根据尺寸大小和MeasureSpec计算最佳大小    }    //重写生成LayoutParams的三个方法    @Override    public MyLayoutParams generateLayoutParams(AttributeSet attrs) {        return new MyLayoutParams(getContext(), attrs);    }    //重写生成LayoutParams的三个方法    @Override    protected MyLayoutParams generateDefaultLayoutParams() {        return new MyLayoutParams(LayoutParams.WRAP_CONTENT,                LayoutParams.WRAP_CONTENT);    }    //重写生成LayoutParams的三个方法    @Override    protected MyLayoutParams generateLayoutParams(LayoutParams p) {        return new MyLayoutParams(p.width, p.height);    }    //继承MarginLayoutParams实现自己的LayoutParams,x,y代表控件的左边和上边左边    public static class MyLayoutParams extends MarginLayoutParams {        public int x;//左        public int y;//上        public MyLayoutParams(Context context, AttributeSet attrs) {            super(context, attrs);        }        public MyLayoutParams(int w, int h) {            super(w, h);        }    }}

布局界面如下

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:orientation="vertical"    tools:context=".MainActivity">    <cn.edu.zafu.sourcedemo.CustomViewGroup        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_margin="50dp"        android:padding="20dp"        android:background="#ffff00"        >        <Button            android:layout_width="20dp"            android:layout_height="20dp"            android:layout_marginTop="5dp"            android:layout_marginBottom="5dp"            android:layout_marginLeft="5dp"            android:layout_marginRight="5dp"            android:background="#ff0000"            />        <Button            android:layout_width="24dp"            android:layout_height="15dp"            android:background="#00ff00"            />        <Button            android:layout_width="10dp"            android:layout_height="30dp"            android:background="#0000ff"            />    </cn.edu.zafu.sourcedemo.CustomViewGroup></LinearLayout>

参考文章

  1. Android 开源项目源码解析 公共技术点中的 View 绘制流程 前面理论部分基本从这篇文章中提取来
