Android - DecorView

热度:50   发布时间:2016-04-28 01:06:53.0
Android -- DecorView

DecorView

开发中,通常都是在onCreate()中调用setContentView(R.layout.custom_layout)来实现想要的页面布局。页面都是依附在窗口之上的,而DecorView即是窗口最顶层的视图。Android frameworks中,与窗口视图处理相关的类,主要是Window及其实现类PhoneWindow

public class PhoneWindow extends Window implements MenuBuilder.Callback {    //...  //窗口顶层View   private DecorView mDecor;     //所有自定义View的根View, id="@android:id/content"   private ViewGroup mContentParent;  //...}

DecorView其实是PhoneWindow中的一个内部类,本质上也是一个View,其只是扩展了FrameLayout的实现

private final class DecorView extends FrameLayout implements RootViewSurfaceTaker

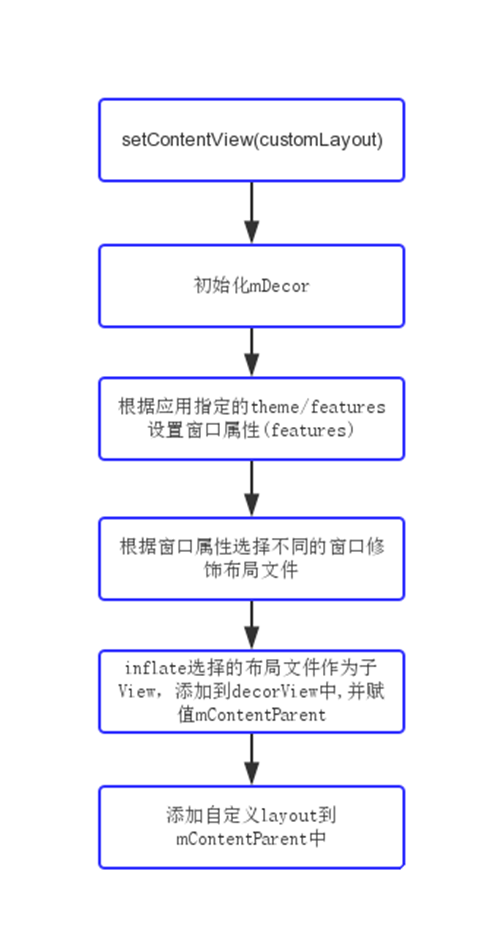

添加至窗口流程

1

  • Activity中调用setContentView(R.layout.custom_layout), 具体实现为PhoneWindow中的同名方法
public void setContentView(int layoutResID) {     //getWindow()获取的即是PhoneWindow对象  getWindow().setContentView(layoutResID); }

看一下window类

public abstract class Window {        //...      //指定Activity窗口的风格类型      public static final int FEATURE_NO_TITLE = 1;      public static final int FEATURE_INDETERMINATE_PROGRESS = 5;            //设置布局文件      public abstract void setContentView(int layoutResID);        public abstract void setContentView(View view);        //请求指定Activity窗口的风格类型      public boolean requestFeature(int featureId) {          final int flag = 1<<featureId;          mFeatures |= flag;          mLocalFeatures |= mContainer != null ? (flag&~mContainer.mFeatures) : flag;          return (mFeatures&flag) != 0;      }          //...  }
  • PhoneWindow执行setContentView(int layoutResource)

PhoneWindow该类继承于Window类,是Window类的具体实现,即我们可以通过该类具体去绘制窗口。并且,该类内部包含了一个DecorView对象,该DectorView对象是所有应用窗口(Activity界面)的根View。 简而言之,PhoneWindow类是把一个FrameLayout类即DecorView对象进行一定的包装,将它作为应用窗口的根View,并提供一组通用的窗口操作接口。

public void setContentView(int layoutResID) {  //初始,mContentParent为空  if (mContentParent == null) {    installDecor();  } else {    mContentParent.removeAllViews();  }  //inflate自定义layout, 并将mContentParent作为其根视图  mLayoutInflater.inflate(layoutResID, mContentParent);      //...}

该方法根据首先判断是否已经由setContentView()了获取mContentParent即View对象, 即是否是第一次调用该PhoneWindow对象setContentView()方法。如果是第一次调用,则调用installDecor()方法,否则,移除该mContentParent内所有的所有子View。最后将我们的资源文件通过LayoutInflater对象转换为View树,并且添加至mContentParent视图中(在应用程序里,我们可以多次调用setContentView()来显示我们的界面。)。

  • PhoneWindow.installDecor()



private void installDecor() {   if (mDecor == null) {     //new一个DecorView     mDecor = generateDecor();     mDecor.setDescendantFocusability(ViewGroup.FOCUS_AFTER_DESCENDANTS);     mDecor.setIsRootNamespace(true);     if (!mInvalidatePanelMenuPosted && mInvalidatePanelMenuFeatures != 0) {       mDecor.postOnAnimation(mInvalidatePanelMenuRunnable);     }   }   if (mContentParent == null) {     //这一步会设置窗口的修饰文件,并将id为ID_ANDROID_CONTENT的view find出来作为返回值赋值给mContentParent     mContentParent = generateLayout(mDecor);        //...}



  • PhoneWindow.generateLayout(DecorView decor)



protected ViewGroup generateLayout(DecorView decor) {  //1,获取<Application android:theme=""/>, <Activity/>节点指定的themes或者代码requestWindowFeature()中指定的Features, 并设置  TypedArray a = getWindowStyle();  //...    //2,获取窗口Features, 设置相应的修饰布局文件,这些xml文件位于frameworks/base/core/res/res/layout下  int layoutResource;  int features = getLocalFeatures();  if ((features & ((1 << FEATURE_LEFT_ICON) | (1 << FEATURE_RIGHT_ICON))) != 0) {    if (mIsFloating) {      TypedValue res = new TypedValue();      getContext().getTheme().resolveAttribute(com.android.internal.R.attr.dialogTitleIconsDecorLayout, res, true);      layoutResource = res.resourceId;    } else {      layoutResource = com.android.internal.R.layout.screen_title_icons;  }  removeFeature(FEATURE_ACTION_BAR);  } else if ((features & ((1 << FEATURE_PROGRESS) | (1 << FEATURE_INDETERMINATE_PROGRESS))) != 0 && (features & (1 << FEATURE_ACTION_BAR)) == 0) {  layoutResource = com.android.internal.R.layout.screen_progress;  //...    mDecor.startChanging();  //3, 将上面选定的布局文件inflate为View树,添加到decorView中  View in = mLayoutInflater.inflate(layoutResource, null);  decor.addView(in, new ViewGroup.LayoutParams(MATCH_PARENT, MATCH_PARENT));  //将窗口修饰布局文件中id="@android:id/content"的View赋值给mContentParent, 后续自定义的view/layout都将是其子View  ViewGroup contentParent = (ViewGroup)findViewById(ID_ANDROID_CONTENT);  if (contentParent == null) {    throw new RuntimeException("Window couldn't find content container view");  }  //...}

该方法会做如下事情:

根据窗口的风格修饰类型为该窗口选择不同的窗口布局文件(根视图)。这些窗口修饰布局文件指定一个用来存放Activity自定义布局文件的ViewGroup视图,一般为FrameLayout 其id 为: android:id="@android:id/content"。

例如窗口修饰类型包括FullScreen(全屏)、NoTitleBar(不含标题栏)等。选定窗口修饰类型有两种:

           ①指定requestFeature()指定窗口修饰符,PhoneWindow对象调用getLocalFeature()方法获取值;

           ②为我们的Activity配置相应属性,即android:theme=“”,PhoneWindow对象调用getWindowStyle()方法获取值。

举例如下,隐藏标题栏有如下方法:

requestWindowFeature(Window.FEATURE_NO_TITLE);

或者为Activity配置xml属性:

android:theme="@android:style/Theme.NoTitleBar"

因此,在Activity中必须在setContentView之前调用requestFeature()方法。

确定好窗口风格之后,选定该风格对应的布局文件,这些布局文件位于 frameworks/base/core/res/layout/  ,

典型的窗口布局文件有:

R.layout.dialog_titile_icons                          R.layout.screen_title_iconsR.layout.screen_progress                             R.layout.dialog_custom_titleR.layout.dialog_title   R.layout.screen_title         // 最常用的Activity窗口修饰布局文件R.layout.screen_simple    //全屏的Activity窗口布局文件
  • 最后页面中设置的自定义layout会被添加到mContentParent中
mLayoutInflater.inflate(layoutResID, mContentParent);

整个过程主要是如何把Activity的布局文件添加至窗口里,上面的过程可以概括为:

  1. 创建一个DecorView对象,该对象将作为整个应用窗口的根视图
  2. 创建不同的窗口修饰布局文件,并且获取Activity的布局文件该存放的地方,由该窗口修饰布局文件内id为content的FrameLayout指定 。
  3. 将Activity的布局文件添加至id为content的FrameLayout内。

最后,当AMS(ActivityManagerService)准备resume一个Activity时,会回调该Activity的handleResumeActivity()方法,该方法会调用Activity的makeVisible方法 ,显示我们刚才创建的mDecor 视图族。

//系统resume一个Activity时,调用此方法  final void handleResumeActivity(IBinder token, boolean clearHide, boolean isForward) {      ActivityRecord r = performResumeActivity(token, clearHide);      //...       if (r.activity.mVisibleFromClient) {           r.activity.makeVisible();       }  }
void makeVisible() {      if (!mWindowAdded) {          ViewManager wm = getWindowManager();   // 获取WindowManager对象          wm.addView(mDecor, getWindow().getAttributes());          mWindowAdded = true;      }      mDecor.setVisibility(View.VISIBLE); //使其处于显示状况  }

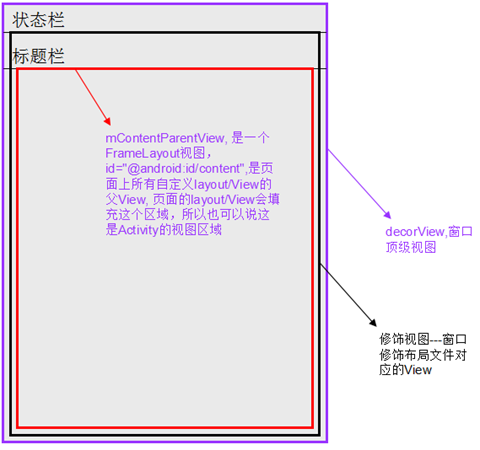

布局层次结构

2

干货

@Overrideprotected void onCreate(Bundle savedInstanceState) {  //设置窗口无标题栏  requestWindowFeature(Window.FEATURE_NO_TITLE);  super.onCreate(savedInstanceState);  setContentView(R.layout.activity_decor);}

activity_decor.xml:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:paddingLeft="@dimen/activity_horizontal_margin"    android:paddingRight="@dimen/activity_horizontal_margin"    android:paddingTop="@dimen/activity_vertical_margin"    android:paddingBottom="@dimen/activity_vertical_margin"    tools:context=".DecorActivity">    <TextView        android:text="@string/hello_world"        android:layout_width="wrap_content"        android:layout_height="wrap_content" />    <TextView        android:text="@string/hello_world"        android:layout_width="wrap_content"        android:layout_height="wrap_content"        android:layout_alignParentBottom="true"/></RelativeLayout>


onCreate()中设置的Window.FEATURE_NO_TITLE对应的窗口修饰布局文件为screen_simple.xml, 源码如下

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="match_parent"    android:fitsSystemWindows="true"    android:orientation="vertical">    <ViewStub android:id="@+id/action_mode_bar_stub"              android:inflatedId="@+id/action_mode_bar"              android:layout="@layout/action_mode_bar"              android:layout_width="match_parent"              android:layout_height="wrap_content" />    <FrameLayout         android:id="@android:id/content"         android:layout_width="match_parent"         android:layout_height="match_parent"         android:foregroundInsidePadding="false"         android:foregroundGravity="fill_horizontal|top"         android:foreground="?android:attr/windowContentOverlay" /></LinearLayout>

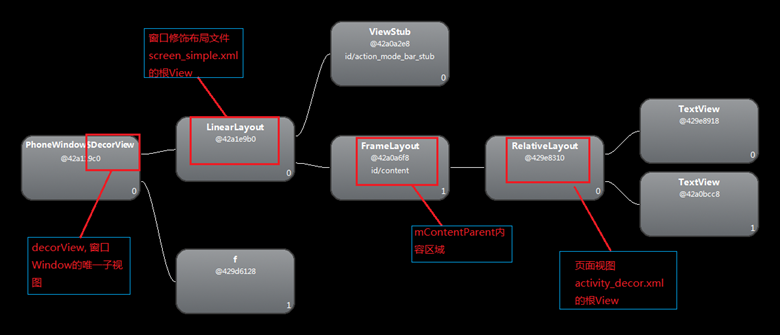

源码中id为"@android:id/content"的FrameLayout就是内容区域,在整个流程中,其会赋值给PhoneWindow类中的属性mContentParent, 运行应用后,使用SDK提供的hierarchyviewer工具查看页面的ViewTree结构,可以看到结构如下:

3

我是天王盖地虎的分割线





参考:http://www.cnblogs.com/yogin/p/4061050.html
