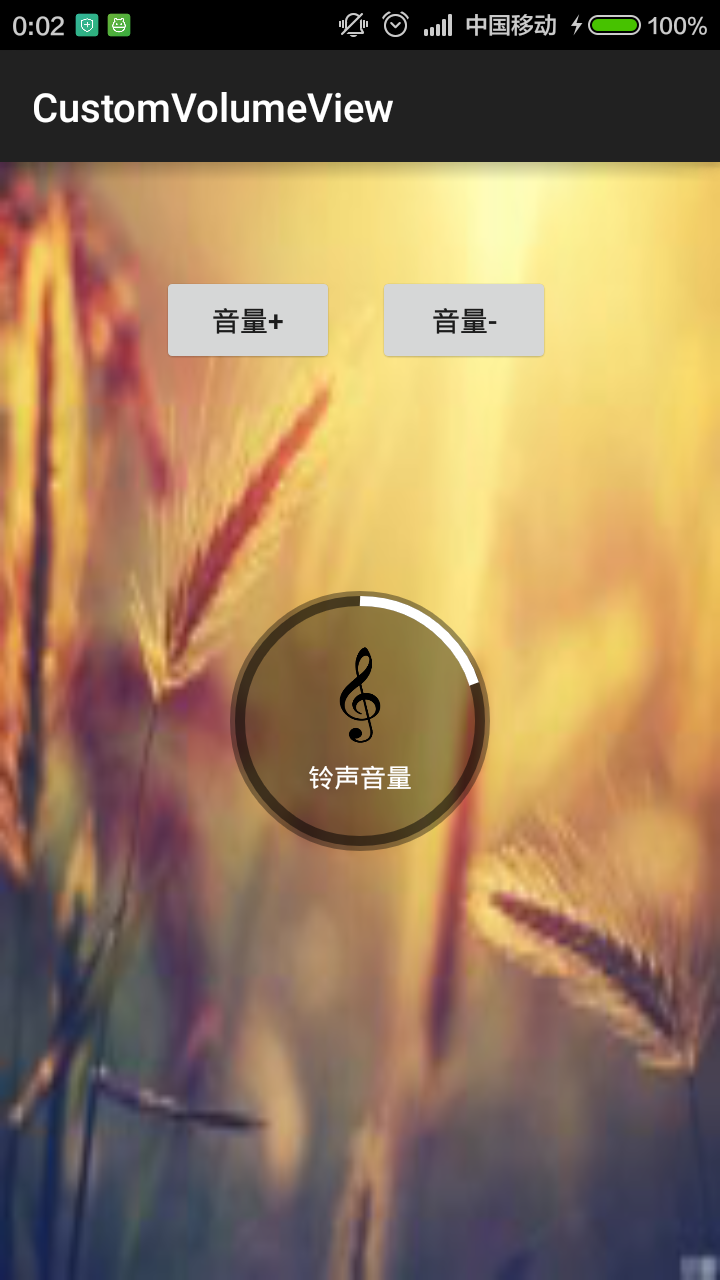

不少人应该见过小米手机系统音量控制UI，一个圆形带动画效果的音量加减UI，效果很好看。它是怎么实现的呢？这篇博客来揭开它的神秘面纱。先上效果图
相信很多人都知道Android自定义控件的三种方式，Android自定义控件View（一）自绘控件，Android自定义控件View（二）继承控件，还有就是这一节即将学习到的组合控件。我们通过实现圆形音量UI来讲解组合控件的定义和使用。
组合控件
所谓组合控件就是有多个已有的控件组合而成一个复杂的控件。比如上图的音量控件就是一个完美的组合控件。我们来分析一下，音量组合控件是由哪些子控件组合而成的？中间有一个ImageView和一个TextView实现，背景是有一个半透明圆形和白色圆环叠加构成的（我们暂且叫音量控件VolumeView）。因此音量组合控件（VolumeViewLayout）就是有3个子控件组合而成：VolumeView，ImageView，TextView。代码实现如下：
package com.xjp.customvolumeview;import android.content.Context;import android.util.AttributeSet;import android.view.LayoutInflater;import android.view.View;import android.widget.FrameLayout;import android.widget.ImageView;import android.widget.RelativeLayout;import android.widget.TextView;/** * Description:组合布局实现类似小米手机音量UI * User: xjp * Date: 2015/5/29 * Time: 18:06 */public class VolumeViewLayout extends FrameLayout { private VolumeView volumeView; private ImageView icon; private TextView title; public VolumeViewLayout(Context context) { this(context, null); } public VolumeViewLayout(Context context, AttributeSet attrs) { this(context, attrs, 0); } public VolumeViewLayout(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); LayoutInflater inflater = LayoutInflater.from(context); View view = inflater.inflate(R.layout.volume_view_layout, this); volumeView = (VolumeView) view.findViewById(R.id.volume); icon = (ImageView) view.findViewById(R.id.img_volume); title = (TextView) view.findViewById(R.id.text); } /** * 设置标题 * * @param msg */ public void setTitle(String msg) { title.setText(msg); } /** * 设置图片 * * @param resId */ public void setIcon(int resId) { icon.setImageResource(resId); } /** * 加音量 */ public void volumeUp() { volumeView.volumeUp(); } /** * 减音量 */ public void volumeDown() { volumeView.volumeDown(); }}VolumeViewLayout类中的构造方法通过LayoutInflater加载XML布局来构成一个组合控件，因此可以看出，如果你需要修改组合控件显示效果的话，你可以修改LayoutInflater加载XML布局就ok了。VolumeViewLayout是继承FrameLayout，你可以继承任何ViweGroup的父容器View。
VolumeViewLayout暴露出4个方法，分别是设置中间的Image图片，设置中间的文字，和音量加减操作方法。布局代码中这么使用：
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:tools="http://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" android:background="@drawable/back" tools:context=".MainActivity"> <Button android:id="@+id/buttonAdd" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_marginLeft="80dp" android:layout_marginTop="55dp" android:text="音量+" /> <Button android:id="@+id/buttonDelete" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_marginLeft="20dp" android:layout_marginTop="55dp" android:layout_toRightOf="@+id/buttonAdd" android:text="音量-" /> <com.xjp.customvolumeview.VolumeViewLayout android:id="@+id/volumeView" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerInParent="true"></com.xjp.customvolumeview.VolumeViewLayout></RelativeLayout>代码调用中这么使用：
package com.xjp.customvolumeview;import android.os.Bundle;import android.support.v7.app.ActionBarActivity;import android.view.View;import android.widget.Button;public class MainActivity extends ActionBarActivity implements View.OnClickListener { private Button buttonAdd; private Button buttonDelete; private VolumeViewLayout volumeView; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); buttonAdd = (Button) findViewById(R.id.buttonAdd); buttonAdd.setOnClickListener(this); buttonDelete = (Button) findViewById(R.id.buttonDelete); buttonDelete.setOnClickListener(this); volumeView = (VolumeViewLayout) findViewById(R.id.volumeView); } @Override public void onClick(View v) { switch (v.getId()) { case R.id.buttonAdd: volumeView.volumeUp(); break; case R.id.buttonDelete: volumeView.volumeDown(); break; } }}如需要改变音量UI中的图片和文字，可以分别调用如下方法即可
volumeView.setIcon(R.drawable.icon);volumeView.setTitle("音乐音量");以上就是真个组合控件实现的过程。我们来梳理一下流程：
- 在XML布局文件中定义好一个组合布局。
- 继承ViewGroup类自定义组合控件。
- 在自定义组合控件的构造方法中通过LayoutInflater加载组合布局。
- 在xml布局中使用组合控件。
自绘圆形带动画效果音量控件 VolumeView
整体上实现了组合控件。我们来看看音量控件VolumeView怎么实现的？其实VolumeView根据 Android自定义控件View（一）自绘控件来实现的。我们来回顾一下自绘控件的流程
- 自定义控件View的属性。
- 在View的构造方法中获得属性值。
- 重写onMeasure方法
- 重写onDraw方法
- 布局中使用自定义控件
自定义控件View的属性
<?xml version="1.0" encoding="utf-8"?><resources> <attr name="radius" format="dimension"></attr> <attr name="backgroundColor" format="color"></attr> <attr name="primaryVolumeColor" format="color"></attr> <attr name="volumeColor" format="color"></attr> <attr name="borderWidth" format="dimension"></attr> <attr name="maxVolume" format="integer"></attr> <declare-styleable name="VolumeView"> <attr name="radius"></attr> <attr name="backgroundColor"></attr> <attr name="primaryVolumeColor"></attr> <attr name="volumeColor"></attr> <attr name="borderWidth"></attr> <attr name="maxVolume"></attr> </declare-styleable></resources>在View的构造方法中获得属性值
/** * 获取自定义View的属性值 * * @param context * @param attrs */ private void setAttrs(Context context, AttributeSet attrs) { TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.VolumeView); if (null != a) { radius = a.getDimensionPixelSize(R.styleable.VolumeView_radius, defaultRadius); backgroundColor = a.getColor(R.styleable.VolumeView_backgroundColor, defaultBackgroundColor); volumeColor = a.getColor(R.styleable.VolumeView_volumeColor, defaultVolumeColor); primaryVolumeColor = a.getColor(R.styleable.VolumeView_primaryVolumeColor, defaultPrimaryVolumeColor); borderWidth = a.getDimensionPixelSize(R.styleable.VolumeView_borderWidth, defaultBorderWidth); maxVolume = a.getInt(R.styleable.VolumeView_maxVolume, 15); a.recycle(); } }重写onMeasure方法
@Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { /**固定自定义圆形UI的大小，不管属性设置大小多少都不影响圆形UI大小， 唯一影响圆形UI的大小只有圆的半径，言外之意： 只能通过半径来控制圆形UI大小，所以属性里半径为必设值。*/ setMeasuredDimension(radius * 2, radius * 2); }重写onDraw方法
@Override protected void onDraw(Canvas canvas) { //绘制背景 paint.setAntiAlias(true); paint.setStyle(Paint.Style.FILL); paint.setColor(backgroundColor); radius = getWidth() / 2; canvas.drawCircle(radius, radius, radius, paint); //绘制音量线圈背景 paint.setAntiAlias(true); paint.setColor(primaryVolumeColor); paint.setStyle(Paint.Style.STROKE); paint.setStrokeWidth(borderWidth); canvas.drawCircle(radius, radius, radius - borderWidth, paint); //绘制音量线圈 paint.setAntiAlias(true); paint.setColor(volumeColor); rectF = new RectF(borderWidth, borderWidth, getWidth() - borderWidth, getHeight() - borderWidth); if (isVolumeUp) {//音量增加时 canvas.drawArc(rectF, -90, angle * (volumeNum > 0 ? volumeNum - 1 : 0) + unitAngle * fraction, false, paint); } else {//音量减小时 canvas.drawArc(rectF, -90, angle * (volumeNum + 1) - unitAngle * fraction, false, paint); } }XML布局中使用控件
<?xml version="1.0" encoding="utf-8"?><RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:custom="http://schemas.android.com/apk/res-auto" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_gravity="center" android:gravity="center" android:orientation="vertical"> <com.xjp.customvolumeview.VolumeView android:id="@+id/volume" android:layout_width="wrap_content" android:layout_height="wrap_content" custom:borderWidth="5dp" custom:maxVolume="10" custom:radius="65dp" /> <LinearLayout android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_centerInParent="true" android:orientation="vertical"> <ImageView android:id="@+id/img_volume" android:layout_width="58dp" android:layout_height="48dp" android:layout_gravity="center" android:scaleType="fitXY" android:src="@drawable/icon" /> <TextView android:id="@+id/text" android:layout_width="wrap_content" android:layout_height="wrap_content" android:layout_below="@+id/img_volume" android:layout_gravity="center" android:layout_marginTop="8dp" android:text="铃声音量" android:textColor="@android:color/white" android:textSize="13sp" /> </LinearLayout></RelativeLayout>完整代码
package com.xjp.customvolumeview;import android.animation.ValueAnimator;import android.content.Context;import android.content.res.TypedArray;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.RectF;import android.util.AttributeSet;import android.util.Log;import android.view.View;/** * Description:圆形音量控件 * User: xjp * Date: 2015/5/29 * Time: 14:08 */public class VolumeView extends View { private static final String TAG = "VolumeView"; private static final boolean DEBUG = false; //圆形半径 private int radius = 0; //音量边框底色 private int primaryVolumeColor = 0; //音量边框颜色 private int volumeColor = 0; //圆形音量背景颜色 private int backgroundColor = 0; //音量边框宽度 private int borderWidth = 0; //动画百分比 private int fraction = 0; //以下都是默认值 private int defaultRadius = 60; private int defaultBorderWidth = 8; private int defaultBackgroundColor = 0x60000000; private int defaultVolumeColor = Color.WHITE; private int defaultPrimaryVolumeColor = 0x80000000; private RectF rectF = null; private Paint paint = null; //最大音量次数 private int maxVolume = 15; //音量每增加一次，对于的角度 private float angle = 0; //动画的最大值 private int maxAnimationValue = 10; //音量每增加一次的单位角度 private float unitAngle = 0; //当前音量的次数 private int volumeNum = 0; //是否是加音量 private boolean isVolumeUp = true; public VolumeView(Context context) { this(context, null); } public VolumeView(Context context, AttributeSet attrs) { this(context, attrs, 0); } public VolumeView(Context context, AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); setAttrs(context, attrs); initPaint(); } /** * 初始化画笔 */ private void initPaint() { angle = 360f / maxVolume; unitAngle = angle / maxAnimationValue; paint = new Paint(Paint.ANTI_ALIAS_FLAG); paint.setAntiAlias(true); paint.setDither(true); } /** * 获取自定义View的属性值 * * @param context * @param attrs */ private void setAttrs(Context context, AttributeSet attrs) { TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.VolumeView); if (null != a) { radius = a.getDimensionPixelSize(R.styleable.VolumeView_radius, defaultRadius); backgroundColor = a.getColor(R.styleable.VolumeView_backgroundColor, defaultBackgroundColor); volumeColor = a.getColor(R.styleable.VolumeView_volumeColor, defaultVolumeColor); primaryVolumeColor = a.getColor(R.styleable.VolumeView_primaryVolumeColor, defaultPrimaryVolumeColor); borderWidth = a.getDimensionPixelSize(R.styleable.VolumeView_borderWidth, defaultBorderWidth); maxVolume = a.getInt(R.styleable.VolumeView_maxVolume, 15); a.recycle(); } } /** * 设置圆形半径 * * @param radius */ public void setRadius(int radius) { this.radius = radius; } /** * 设置音量边框的宽度 * * @param borderWidth */ public void setBorderWidth(int borderWidth) { this.borderWidth = borderWidth; } /** * 设置最大音量值 * * @param maxVolume */ public void setMaxVolume(int maxVolume) { this.maxVolume = maxVolume; } /** * 设置音量边框底色 * * @param color */ public void setPrimaryVolumeColor(int color) { primaryVolumeColor = color; } /** * 设置音量边框颜色 * * @param color */ public void setVolumeColor(int color) { volumeColor = color; } /** * 设置圆形音量的背景颜色 * * @param color */ public void setBackgroundColor(int color) { backgroundColor = color; } @Override protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) { /**固定自定义圆形UI的大小，不管属性设置大小多少都不影响圆形UI大小， 唯一影响圆形UI的大小只有圆的半径，言外之意： 只能通过半径来控制圆形UI大小，所以属性里半径为必设值。*/ setMeasuredDimension(radius * 2, radius * 2); } @Override protected void onDraw(Canvas canvas) { //绘制背景 paint.setAntiAlias(true); paint.setStyle(Paint.Style.FILL); paint.setColor(backgroundColor); radius = getWidth() / 2; canvas.drawCircle(radius, radius, radius, paint); //绘制音量线圈背景 paint.setAntiAlias(true); paint.setColor(primaryVolumeColor); paint.setStyle(Paint.Style.STROKE); paint.setStrokeWidth(borderWidth); canvas.drawCircle(radius, radius, radius - borderWidth, paint); //绘制音量线圈 paint.setAntiAlias(true); paint.setColor(volumeColor); rectF = new RectF(borderWidth, borderWidth, getWidth() - borderWidth, getHeight() - borderWidth); if (isVolumeUp) {//音量增加时 canvas.drawArc(rectF, -90, angle * (volumeNum > 0 ? volumeNum - 1 : 0) + unitAngle * fraction, false, paint); } else {//音量减小时 canvas.drawArc(rectF, -90, angle * (volumeNum + 1) - unitAngle * fraction, false, paint); } } /** * 控制音量增加减少时的动画效果 */ private void startAnim() { ValueAnimator valueAnimator = ValueAnimator.ofInt(0, maxAnimationValue); valueAnimator.setDuration(300); valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() { @Override public void onAnimationUpdate(ValueAnimator animation) { fraction = (int) animation.getAnimatedValue(); if (DEBUG) { Log.e(TAG, "the fraction is " + fraction); } invalidate(); } }); valueAnimator.start(); } /** * 加音量 */ public void volumeUp() { isVolumeUp = true; if (volumeNum < maxVolume) { volumeNum++; startAnim(); } } /** * 减音量 */ public void volumeDown() { isVolumeUp = false; if (volumeNum > 0) { volumeNum--; startAnim(); } }}VolumeView类暴露了很多方法，便于用户自定义圆形音量的UI风格。以上代码中实现了音量加减的动画效果，也就是如下代码：
/** * 控制音量增加减少时的动画效果 */ private void startAnim() { ValueAnimator valueAnimator = ValueAnimator.ofInt(0, maxAnimationValue); valueAnimator.setDuration(300); valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() { @Override public void onAnimationUpdate(ValueAnimator animation) { fraction = (int) animation.getAnimatedValue(); if (DEBUG) { Log.e(TAG, "the fraction is " + fraction); } invalidate(); } }); valueAnimator.start(); }代码中通过属性动画监听动画更新接口获取每个时刻的动画值，根据这个值每次去重新绘制UI，也就是调用invalidate();之后系统会重新调用onDraw()方法绘制UI。
不了解属性动画这一块的童鞋可以参考前面关于属性动画的博客 Android属性动画Property Animation系列一之ValueAnimator。
以上就是全部的实现思路，代码就不一一解释了，毕竟有注释，效果还是很Nice～的。喜欢的童鞋，点赞吧！
～。
