在Android程序开发中，我们经常会去用到Shape这个东西去定义各种各样的形状，shape可以绘制矩形环形以及椭圆，所以只需要用椭圆即可，在使用的时候将控件比如imageview或textview的高宽设置成一样就是正圆，solid表示远的填充色，stroke则代表远的边框线，所以两者结合可以实现带边缘的圆，当然也可以直接加上size控制高宽。那么我首先带你们了解一下Shape下有哪些标签，并且都代表什么意思：
shape属性：
rectangle：矩形
oval：椭圆
line：线，需要 stroke 来设置宽度
ring：环形
solid属性：
color：填充颜色
stroke属性：
color：边框颜色
width：边框宽度
dashWidth：虚线框的宽度
dashGap：虚线框的间隔
corners属性：
radius：四个角的半径
topRightRadius：右上角的半径
bottomLeftRadius：右下角的半径
opLeftRadius：左上角的半径
bottomRightRadius：左下角的半径
gradient属性：
startColor：其实颜色
centerColor：中间颜色
endColor：结束颜色
centerX：中间颜色的相对X坐标（0 -- 1）
centerY：中间颜色的相对Y坐标（0 -- 1）
useLevel：（true/false）， 是否用作LevelListDrawable的标志
angle是渐变角度，必须为45的整数倍。0从左到右，90从下到上，180从右到左，270从上到下
type：渐变模式。 默认线性渐变，可以指定渐变为radial（径向渐变）或者sweep（类似雷达扫描的形式）
gradientRadius：渐变半径，径向渐变需指定半径。
padding属性：
left：左内边距
top：上内边距
right：右内边距
bottom：下内边距
size属性:
width：宽
height：高
现在接下来我们通过一个例子，画了五个不一样的形状，来详细了解有关Shape的用法。例子如下：
1、画椭圆虚线边框背景，资源文件代码如下：
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" > <!-- 圆角 --> <corners android:bottomLeftRadius="8dp" android:bottomRightRadius="8dp" android:radius="15dp" android:topLeftRadius="8dp" android:topRightRadius="8dp" /> <!-- 描边 --> <stroke android:dashGap="4dp" android:dashWidth="4dp" android:width="2dp" android:color="@color/ellipse_dashed_line_color" /></shape>
2、画实线透明边框背景，资源文件代码如下：
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" > <!-- 圆角 --> <corners android:bottomLeftRadius="6dp" android:bottomRightRadius="6dp" android:radius="10dp" android:topLeftRadius="6dp" android:topRightRadius="6dp" /> <!-- 描边 --> <stroke android:width="1dp" android:color="@color/ellipse_dashed_line_color" /></shape>
3、画实线填充颜色边框背景，资源文件代码如下：
<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android" > <!-- 圆角 --> <corners android:bottomLeftRadius="6dp" android:bottomRightRadius="6dp" android:radius="10dp" android:topLeftRadius="6dp" android:topRightRadius="6dp" /> <!-- 描边 --> <solid android:width="1dp" android:color="@color/ellipse_dashed_line_color" /></shape>
4、画实线透明半边椭圆边框，资源文件代码如下：
<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android" > <item> <shape android:shape="rectangle" > <stroke android:width="1.2dp" android:color="#669df3" /> <solid android:color="#00000000" /> <corners android:bottomRightRadius="10dp" android:topRightRadius="10dp" /> <padding android:bottom="8dp" android:left="12dp" android:right="12dp" android:top="8dp" /> </shape> </item></layer-list>
5、画实线填充颜色半边椭圆边框，资源文件代码如下：
<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android" > <item> <shape android:shape="rectangle" > <solid android:color="#669df3" /> <corners android:bottomLeftRadius="10dp" android:topLeftRadius="10dp" /> <padding android:bottom="8dp" android:left="12dp" android:right="12dp" android:top="8dp" /> </shape> </item></layer-list>

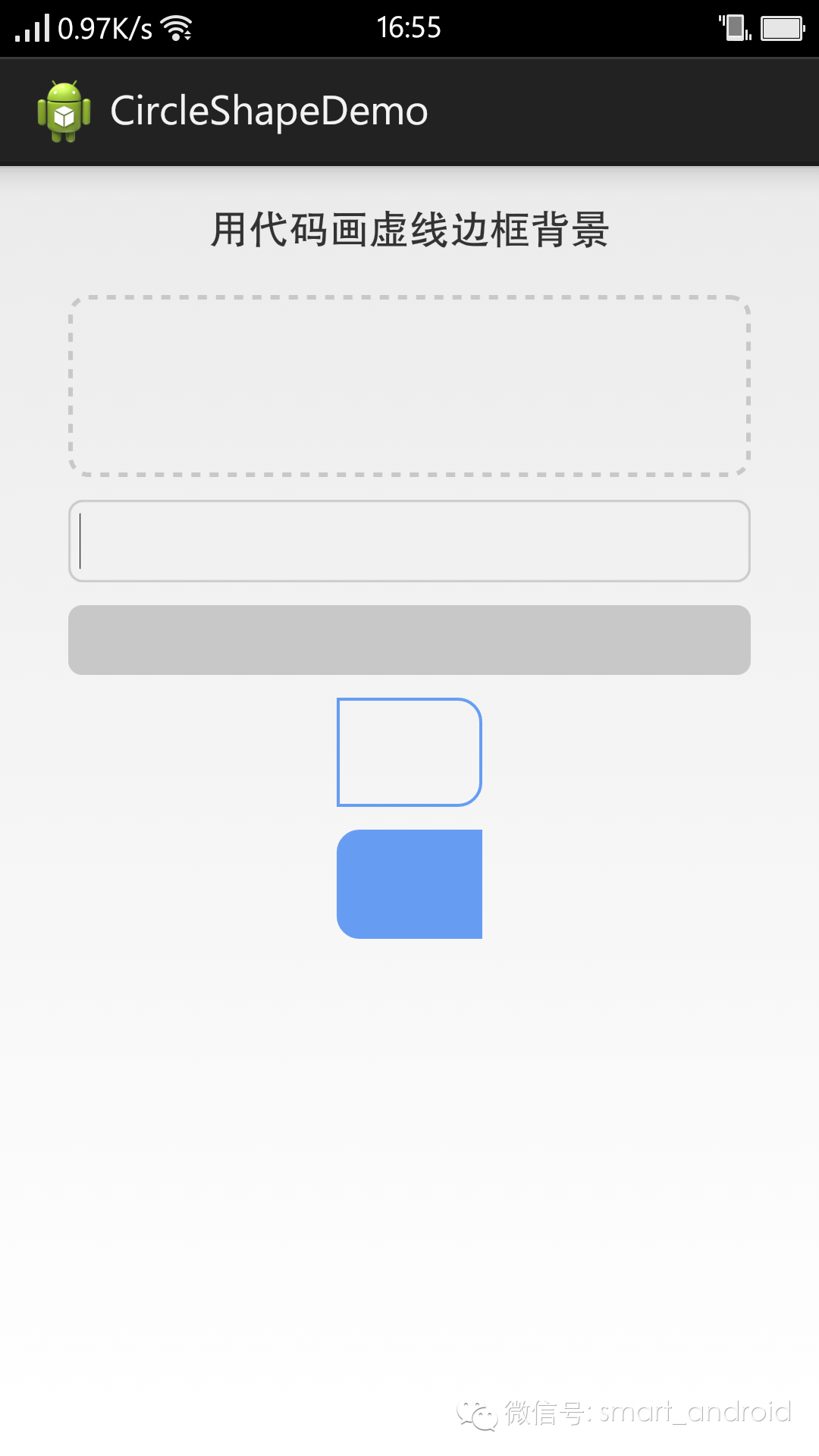

效果图如下：
