如何自定义ViewGroup

依照惯例,先从一个例子说起。

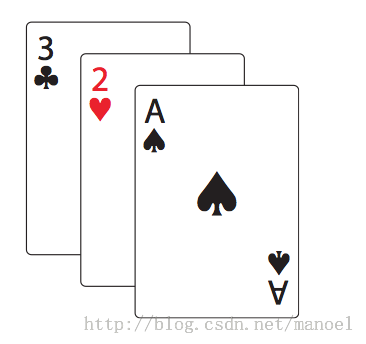

很简单,3张扑克牌叠在一起显示。这个布局效果该如何实现呢?有的同学该说了,这很简单啊,用RelativeLayout或FrameLayout,然后为每一个扑克牌设置margin就能实现了。

ok,那就看一下通过这种方式是如何实现的。代码如下:



[html] view plaincopy在CODE上查看代码片派生到我的代码片

  1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     android:layout_width="fill_parent"
  3.     android:layout_height="fill_parent" >
  4.
  5.     <View
  6.         android:layout_width="100dp"
  7.         android:layout_height="150dp"
  8.         android:background="#FF0000" />
  9.
  10.     <View
  11.         android:layout_width="100dp"
  12.         android:layout_height="150dp"
  13.         android:layout_marginLeft="30dp"
  14.         android:layout_marginTop="20dp"
  15.         android:background="#00FF00" />
  16.
  17.     <View
  18.         android:layout_width="100dp"
  19.         android:layout_height="150dp"
  20.         android:layout_marginLeft="60dp"
  21.         android:layout_marginTop="40dp"
  22.         android:background="#0000FF" />
  23.
  24. </RelativeLayout>

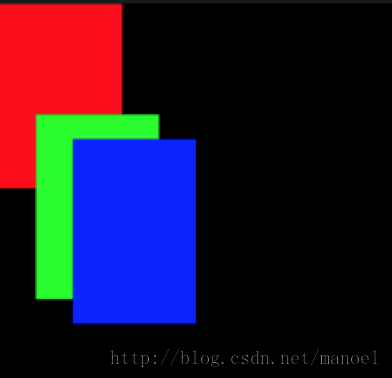

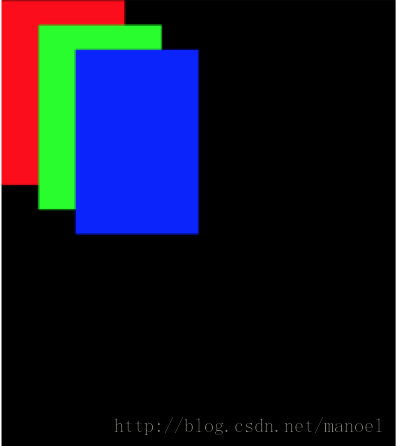

效果图



没错,通过这种方式是可以实现的。但是,不觉得这种方式有点low吗?!让我们用高级一点的方式去实现它,提升一下自己的逼格!

定制ViewGroup之前,我们需要先理解几个概念。



Android绘制视图的方式
这里我不会涉及太多的细节,但是需要理解Android开发文档中的一段话:

“绘制布局由两个遍历过程组成:测量过程和布局过程。测量过程由measure(int, int)方法完成,该方法从上到下遍历视图树。在递归遍历过程中,每个视图都会向下层传递尺寸和规格。当measure方法遍历结束,每个视图都保存了各自的尺寸信息。第二个过程由layout(int,int,int,int)方法完成,该方法也是由上而下遍历视图树,在遍历过程中,每个父视图通过测量过程的结果定位所有子视图的位置信息。”

简而言之,第一步是测量ViewGroup的宽度和高度,在onMeasure()方法中完成,ViewGroup遍历所有子视图计算出它的大小。第二步是根据第一步获取的尺寸去布局所有子视图,在onLayout()中完成。



创建CascadeLayout

终于到了定制ViewGroup的阶段了。假设我们已经定制了一个CascadeLayout的容器,我们会这样使用它。



[html] view plaincopy在CODE上查看代码片派生到我的代码片

  1. <FrameLayout xmlns:cascade="http://schemas.android.com/apk/res/com.manoel.custom"
  2.     <!-- 声明命名空间 -->
  3.     xmlns:android="http://schemas.android.com/apk/res/android"
  4.     android:layout_width="fill_parent"
  5.     android:layout_height="fill_parent" >
  6.
  7.     <com.manoel.view.CascadeLayout
  8.         android:layout_width="fill_parent"
  9.         android:layout_height="fill_parent"
  10.         <!-- 自定义属性 -->
  11.         cascade:horizontal_spacing="30dp"
  12.         cascade:vertical_spacing="20dp" >
  13.
  14.         <View
  15.             android:layout_width="100dp"
  16.             android:layout_height="150dp"
  17.             android:background="#FF0000" />
  18.
  19.         <View
  20.             android:layout_width="100dp"
  21.             android:layout_height="150dp"
  22.             android:background="#00FF00" />
  23.
  24.         <View
  25.             android:layout_width="100dp"
  26.             android:layout_height="150dp"
  27.             android:background="#0000FF" />
  28.     </com.manoel.view.CascadeLayout>
  29.
  30. </FrameLayout>


首先,定义属性。在values文件夹下面创建attrs.xml,代码如下:





[html] view plaincopy在CODE上查看代码片派生到我的代码片

  1. <resources>
  2.     <declare-styleable name="CascadeLayout">
  3.         <attr name="horizontal_spacing" format="dimension" />
  4.         <attr name="vertical_spacing" format="dimension" />
  5.     </declare-styleable>
  6. </resources>

同时,为了严谨一些,定义一些默认的垂直距离和水平距离,以防在布局中没有提供这些属性。



在dimens.xml中添加如下代码:



[html] view plaincopy在CODE上查看代码片派生到我的代码片

  1. <resources>
  2.     <dimen name="cascade_horizontal_spacing">10dp</dimen>
  3.     <dimen name="cascade_vertical_spacing">10dp</dimen>
  4. </resources>

准备工作已经做好了,接下来看一下CascadeLayout的源码,略微有点长,后面帮助大家分析一下。





[java] view plaincopy在CODE上查看代码片派生到我的代码片

  1. public class CascadeLayout extends ViewGroup {
  2.
  3.   private int mHorizontalSpacing;
  4.   private int mVerticalSpacing;
  5.
  6.   public CascadeLayout(Context context, AttributeSet attrs) {
  7.     super(context, attrs);
  8.
  9.     TypedArray a = context.obtainStyledAttributes(attrs,
  10.         R.styleable.CascadeLayout);
  11.
  12.     try {
  13.       mHorizontalSpacing = a.getDimensionPixelSize(
  14.           R.styleable.CascadeLayout_horizontal_spacing,
  15.           getResources().getDimensionPixelSize(
  16.               R.dimen.cascade_horizontal_spacing));
  17.
  18.       mVerticalSpacing = a.getDimensionPixelSize(
  19.           R.styleable.CascadeLayout_vertical_spacing, getResources()
  20.               .getDimensionPixelSize(R.dimen.cascade_vertical_spacing));
  21.     } finally {
  22.       a.recycle();
  23.     }
  24.
  25.   }
  26.
  27.   @Override
  28.   protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  29.     int width = getPaddingLeft();
  30.     int height = getPaddingTop();
  31.     int verticalSpacing;
  32.
  33.     final int count = getChildCount();
  34.     for (int i = 0; i < count; i++) {
  35.       verticalSpacing = mVerticalSpacing;
  36.
  37.       View child = getChildAt(i);
  38.       measureChild(child, widthMeasureSpec, heightMeasureSpec);
  39.
  40.       LayoutParams lp = (LayoutParams) child.getLayoutParams();
  41.       width = getPaddingLeft() + mHorizontalSpacing * i;
  42.
  43.       lp.x = width;
  44.       lp.y = height;
  45.
  46.       if (lp.verticalSpacing >= 0) {
  47.         verticalSpacing = lp.verticalSpacing;
  48.       }
  49.
  50.       width += child.getMeasuredWidth();
  51.       height += verticalSpacing;
  52.     }
  53.
  54.     width += getPaddingRight();
  55.     height += getChildAt(getChildCount() - 1).getMeasuredHeight()
  56.         + getPaddingBottom();
  57.
  58.     setMeasuredDimension(resolveSize(width, widthMeasureSpec),
  59.         resolveSize(height, heightMeasureSpec));
  60.   }
  61.
  62.   @Override
  63.   protected void onLayout(boolean changed, int l, int t, int r, int b) {
  64.
  65.     final int count = getChildCount();
  66.     for (int i = 0; i < count; i++) {
  67.       View child = getChildAt(i);
  68.       LayoutParams lp = (LayoutParams) child.getLayoutParams();
  69.
  70.       child.layout(lp.x, lp.y, lp.x + child.getMeasuredWidth(), lp.y
  71.           + child.getMeasuredHeight());
  72.     }
  73.   }
  74.
  75.   @Override
  76.   protected boolean checkLayoutParams(ViewGroup.LayoutParams p) {
  77.     return p instanceof LayoutParams;
  78.   }
  79.
  80.   @Override
  81.   protected LayoutParams generateDefaultLayoutParams() {
  82.     return new LayoutParams(LayoutParams.WRAP_CONTENT,
  83.         LayoutParams.WRAP_CONTENT);
  84.   }
  85.
  86.   @Override
  87.   public LayoutParams generateLayoutParams(AttributeSet attrs) {
  88.     return new LayoutParams(getContext(), attrs);
  89.   }
  90.
  91.   @Override
  92.   protected LayoutParams generateLayoutParams(ViewGroup.LayoutParams p) {
  93.     return new LayoutParams(p.width, p.height);
  94.   }
  95.
  96.   public static class LayoutParams extends ViewGroup.LayoutParams {
  97.     int x;
  98.     int y;
  99.     public int verticalSpacing;
  100.
  101.     public LayoutParams(Context context, AttributeSet attrs) {
  102.       super(context, attrs);
  103.     }
  104.
  105.     public LayoutParams(int w, int h) {
  106.       super(w, h);
  107.     }
  108.
  109.   }
  110. }


首先,分析构造函数。





[java] view plaincopy在CODE上查看代码片派生到我的代码片

  1. public CascadeLayout(Context context, AttributeSet attrs) {
  2.     super(context, attrs);
  3.
  4.     TypedArray a = context.obtainStyledAttributes(attrs,
  5.         R.styleable.CascadeLayout);
  6.
  7.     try {
  8.       mHorizontalSpacing = a.getDimensionPixelSize(
  9.           R.styleable.CascadeLayout_horizontal_spacing,
  10.           getResources().getDimensionPixelSize(
  11.               R.dimen.cascade_horizontal_spacing));
  12.
  13.       mVerticalSpacing = a.getDimensionPixelSize(
  14.           R.styleable.CascadeLayout_vertical_spacing, getResources()
  15.               .getDimensionPixelSize(R.dimen.cascade_vertical_spacing));
  16.     } finally {
  17.       a.recycle();
  18.     }
  19.
  20.   }

如果在布局中使用CasecadeLayout,系统就会调用这个构造函数,这个大家都应该知道的吧。这里不解释why,有兴趣的可以去看源码,重点看系统是如何解析xml布局的。



构造函数很简单,就是通过布局文件中的属性,获取水平距离和垂直距离。



然后,分析自定义LayoutParams。

这个类的用途就是保存每个子视图的x,y轴位置。这里把它定义为静态内部类。ps:提到静态内部类,我又想起来关于多线程内存泄露的问题了,如果有时间再给大家解释一下多线程造成内存泄露的问题。



[java] view plaincopy在CODE上查看代码片派生到我的代码片

  1. public static class LayoutParams extends ViewGroup.LayoutParams {
  2.     int x;
  3.     int y;
  4.     public int verticalSpacing;
  5.
  6.     public LayoutParams(Context context, AttributeSet attrs) {
  7.       super(context, attrs);
  8.     }
  9.
  10.     public LayoutParams(int w, int h) {
  11.       super(w, h);
  12.     }
  13.
  14.   }



除此之外,还需要重写一些方法,checkLayoutParams()、generateDefaultLayoutParams()等,这个方法在不同ViewGroup之间往往是相同的。



接下来,分析onMeasure()方法。



[java] view plaincopy在CODE上查看代码片派生到我的代码片

  1. @Override
  2. protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
  3.   int width = getPaddingLeft();
  4.   int height = getPaddingTop();
  5.   int verticalSpacing;
  6.
  7.   final int count = getChildCount();
  8.   for (int i = 0; i < count; i++) {
  9.     verticalSpacing = mVerticalSpacing;
  10.
  11.     View child = getChildAt(i);
  12.     measureChild(child, widthMeasureSpec, heightMeasureSpec); // 令每个子视图测量自身
  13.
  14.     LayoutParams lp = (LayoutParams) child.getLayoutParams();
  15.     width = getPaddingLeft() + mHorizontalSpacing * i;
  16.     // 保存每个子视图的x,y轴坐标
  17.     lp.x = width;
  18.     lp.y = height;
  19.
  20.     if (lp.verticalSpacing >= 0) {
  21.       verticalSpacing = lp.verticalSpacing;
  22.     }
  23.
  24.     width += child.getMeasuredWidth();
  25.     height += verticalSpacing;
  26.   }
  27.
  28.   width += getPaddingRight();
  29.   height += getChildAt(getChildCount() - 1).getMeasuredHeight()
  30.       + getPaddingBottom();
  31.   // 使用计算所得的宽和高设置整个布局的测量尺寸
  32.   setMeasuredDimension(resolveSize(width, widthMeasureSpec),
  33.       resolveSize(height, heightMeasureSpec));
  34. }





最后,分析onLayout()方法。



[java] view plaincopy在CODE上查看代码片派生到我的代码片

  1. @Override
  2. protected void onLayout(boolean changed, int l, int t, int r, int b) {
  3.
  4.   final int count = getChildCount();
  5.   for (int i = 0; i < count; i++) {
  6.     View child = getChildAt(i);
  7.     LayoutParams lp = (LayoutParams) child.getLayoutParams();
  8.
  9.     child.layout(lp.x, lp.y, lp.x + child.getMeasuredWidth(), lp.y
  10.         + child.getMeasuredHeight());
  11.   }
  12. }

逻辑很简单,用onMeasure()方法计算出的值为参数循环调用子View的layout()方法。





为子视图添加自定义属性

作为示例,下面将添加子视图重写垂直间距的方法。

第一步是向attrs.xml中添加一个新的属性。



[html] view plaincopy在CODE上查看代码片派生到我的代码片

  1. <declare-styleable name="CascadeLayout_LayoutParams">
  2.     <attr name="layout_vertical_spacing" format="dimension" />
  3. </declare-styleable>

这里的属性名是layout_vertical_spacing,因为该属性名前缀是layout_,同时,又不是View固有的属性,所以该属性会被添加到LayoutParams的属性表中。在CascadeLayout类的构造函数中读取这个新属性。



[java] view plaincopy在CODE上查看代码片派生到我的代码片

  1. public static class LayoutParams extends ViewGroup.LayoutParams {
  2.     int x;
  3.     int y;
  4.     public int verticalSpacing;
  5.
  6.     public LayoutParams(Context context, AttributeSet attrs) {
  7.       super(context, attrs);
  8.
  9.       TypedArray a = context.obtainStyledAttributes(attrs,
  10.           R.styleable.CascadeLayout_LayoutParams);
  11.       try {
  12.         verticalSpacing = a
  13.             .getDimensionPixelSize(
  14.                 R.styleable.CascadeLayout_LayoutParams_layout_vertical_spacing,
  15.                 -1);
  16.       } finally {
  17.         a.recycle();
  18.       }
  19.     }
  20.
  21.     public LayoutParams(int w, int h) {
  22.       super(w, h);
  23.     }
  24.
  25.   }


那怎么使用这个属性呢?so easy!





[html] view plaincopy在CODE上查看代码片派生到我的代码片

  1. <com.manoel.view.CascadeLayout
  2.     android:layout_width="fill_parent"
  3.     android:layout_height="fill_parent"
  4.     cascade:horizontal_spacing="30dp"
  5.     cascade:vertical_spacing="20dp" >
  6.
  7.     <!-- 注意:这张“扑克牌”使用了layout_vertical_spacing属性 -->
  8.     <View
  9.         android:layout_width="100dp"
  10.         android:layout_height="150dp"
  11.         cascade:layout_vertical_spacing="90dp"
  12.         android:background="#FF0000" />
  13.
  14.     <View
  15.         android:layout_width="100dp"
  16.         android:layout_height="150dp"
  17.         android:background="#00FF00" />
  18.
  19.     <View
  20.         android:layout_width="100dp"
  21.         android:layout_height="150dp"
  22.         android:background="#0000FF" />
  23. </com.manoel.view.CascadeLayout>





参考资料
