[Android] 布局优化技巧

看了一些关于优化布局的资料,了解了很多平时不怎么注意的问题,于是把资料整理了一下,一部分内容是翻译来的,一部分是自己理解加上的。每部分内容都有demo,有些资料里的demo比较好的,我就直接拿来用了;有些没有demo或者demo写的比较难理解,我就自己去写,去验证。总之,文章里的代码都是可用的。最后,因为水平有限,难免会出错,所以发现错误请及时给我指正,谢谢!
转载请保留地址:http://www.cnblogs.com/rossoneri/p/4838072.html


1. 善用相对布局RelativeLayout

Android提供了几种方便的布局管理器,大多数时候,你只需要这些布局的一部分基本特性去实现UI。然而坚持用基本特性创建UI的代码效率并不高。常见的例子就是滥用线性布局LinearLayout结果导致了增加View的层级。由于每往应用里增加一个View,或者更严重的说增加一个布局管理器,都会增加运行时对系统的消耗,因此这样就会导致界面初始化、布局、绘制的过程变慢。而当你的布局文件里有一些使用了weight属性的线性布局时,这个属性会让界面在布局阶段计算两次,更增加了对资源的消耗。

设想这么一个小例子:有一个列表项,左侧是一个图标,右边上半部分是标题,下半部分是详细描述。像这样:
为了把布局关系看得更清楚,下面是用HierarchyViewr截取的线框图:
这个布局用线性布局实现非常简单。这个列表项本身是由一个ImageView和一个纵向LinearLayout组成的水平线性布局,然后纵向布局里面包含两个TextView,代码如下:

<LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="fill_parent"    android:layout_height="?android:attr/listPreferredItemHeight"    android:padding="6dip">        <ImageView        android:id="@+id/icon"        android:layout_width="wrap_content"        android:layout_height="fill_parent"        android:layout_marginRight="6dip"        android:src="@drawable/icon" />    <LinearLayout        android:orientation="vertical"        android:layout_width="0dip"        android:layout_weight="1"        android:layout_height="fill_parent">        <TextView            android:layout_width="fill_parent"            android:layout_height="0dip"            android:layout_weight="1"             android:gravity="center_vertical"            android:text="My Application" />                    <TextView              android:layout_width="fill_parent"            android:layout_height="0dip"            android:layout_weight="1"             android:singleLine="true"            android:ellipsize="marquee"            android:text="Simple application that shows how to use RelativeLayout" />    </LinearLayout></LinearLayout>

这个布局可以实现效果,但如果要在一个列表ListView中初始化每一个列表项就会比较浪费资源了。这个布局也可以使用相对布局RelativeLayout去写,这样每个列表项就可以节省一个View,甚至节省一个View的层级。实现代码如下:

<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="fill_parent"    android:layout_height="?android:attr/listPreferredItemHeight"    android:padding="6dip">        <ImageView        android:id="@+id/icon"        android:layout_width="wrap_content"        android:layout_height="fill_parent"        android:layout_alignParentTop="true"        android:layout_alignParentBottom="true"        android:layout_marginRight="6dip"        android:src="@drawable/icon" />    <TextView          android:id="@+id/secondLine"        android:layout_width="fill_parent"        android:layout_height="26dip"         android:layout_toRightOf="@id/icon"        android:layout_alignParentBottom="true"        android:layout_alignParentRight="true"        android:singleLine="true"        android:ellipsize="marquee"        android:text="Simple application that shows how to use RelativeLayout" />    <TextView        android:layout_width="fill_parent"        android:layout_height="wrap_content"        android:layout_toRightOf="@id/icon"        android:layout_alignParentRight="true"        android:layout_alignParentTop="true"        android:layout_above="@id/secondLine"        android:layout_alignWithParentIfMissing="true"              android:gravity="center_vertical"        android:text="My Application" /></RelativeLayout>

这个实现方法和之前显示的一致,但有一点不同,界面上有两行文字,标题和描述。如果描述不可用的话,代码里会直接把这个View的可见属性设为GONE。由于在线性布局里设置TextViewweight为1,即其中一个TextView隐藏后,另一个TextView会自动把界面占满。而我们的相对布局会是这样:
img img
这是因为在相对布局里,每个View的位置都是与其他View或者该布局本身对齐的。比如,我们设定描述相关的TextView2与相对布局底部和右边对齐,而标题相关的TextView1与相对布局的顶部和右部对齐,同时显示在TextView2的上方。即TextView1的底部要与TextView2的顶部对齐。现在,当TextView2隐藏时,布局文件就不知道TextView1的底部要往哪对齐了。

要解决这个问题,就需要一个特殊的布局属性:alignWithParentIfMissing。这个布尔型参数就是告诉RelativeLayout,如果一个约束条件不可用的时候可以把自己的Layout作为布局的参考。在本例中就可以设置这个属性为true,这样TextView1就可以让自己的底部与整个Layout的底部对齐。
img img

解决完这个bug,这个布局就完美了,不仅是布局层级得到优化,而且避免了使用weight属性,这样,面对ListView里的很多项,代码效率会有很大提升。

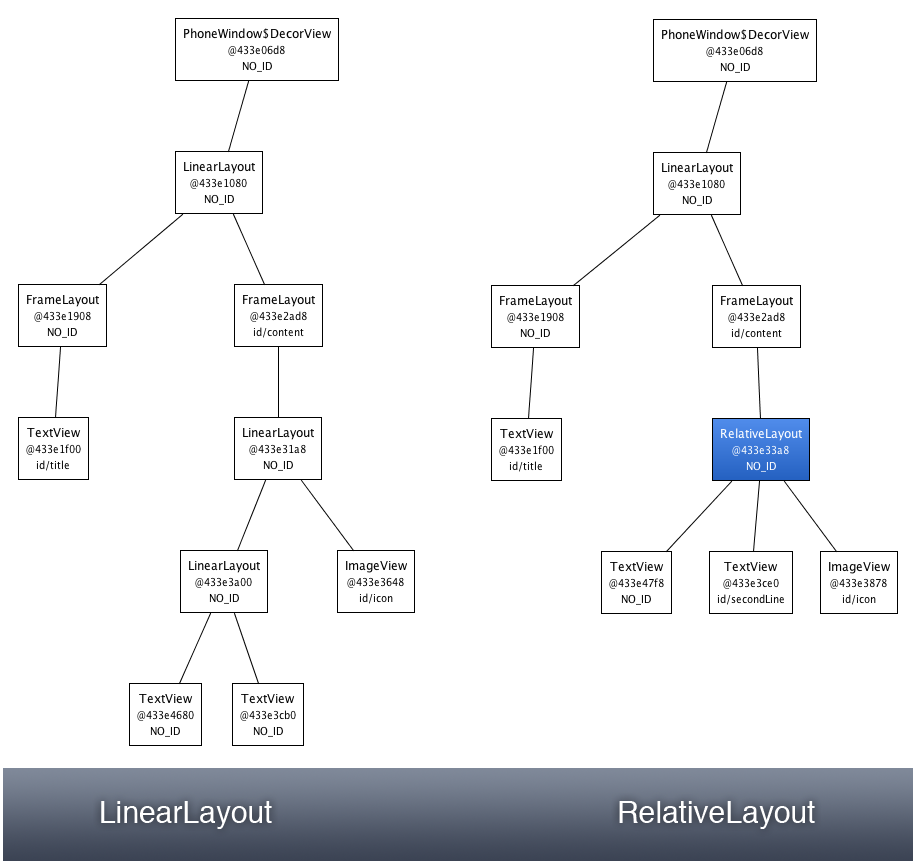

最后,打开Android Device Monitor,选择Hierarchy View,就可以清楚的看到布局界面层级的关系,对比下可以看到,改进后的代码不仅让View的个数减少了一个,还减少了View的层数。


2. 复用布局之include标签

在Android XML 布局文件里,每一个标签都映射到一个类的实例(一般都是View的子类)。UI工具包提供了三个特殊的没有映射到View实例的标签:<requestFocus />,<merge /><include />

关于<requestFocus />标签,简单提一下,就是默认获取焦点。比如我有一个TextView,你可以在代码里调用requestFocus(),也可以直接在布局文件里写:

<EditText 	android:id="@+id/text"    android:layout_width="fill_parent"    android:layout_height="wrap_content"    android:layout_weight="0"    android:paddingBottom="4">    <requestFocus /></EditText>

该标签需要用在View标签内部。

关于<merge />后面再讲。
最后<include />标签,功能如其名,它可以包含其他的XML布局到文件中,像这样:

<com.android.launcher.Workspace    android:id="@+id/workspace"    android:layout_width="fill_parent"    android:layout_height="fill_parent"    launcher:defaultScreen="1">    <include android:id="@+id/cell1" layout="@layout/workspace_screen" />    <include android:id="@+id/cell2" layout="@layout/workspace_screen" />    <include android:id="@+id/cell3" layout="@layout/workspace_screen" /></com.android.launcher.Workspace>

<include />标签中只有layout属性是必须写的。这个属性是一个对你所需要加入的布局的引用。例子中,相同的一个布局就被包含了三次。
这个标签也可以对包含进来的布局的一些属性进行重载。上例中重载了id属性,同样,你可以重载其他布局属性,也就是任何android:layout_*的属性:

<include android:layout_width="fill_parent" layout="@layout/image_holder" /><include android:layout_width="256dip" layout="@layout/image_holder" />

这个标签在你想用其他写好的布局定制自己的界面时尤其有用,不仅方便,还节省了代码。另外,如果配合<merge />使用它的功能会更强大。


3. 使用merge标签

<merge />标签用来减少视图树(view tree)的层级(第一节的例子,我们就减少了一层View),要理解这个标签的用法,可以看一个简单的例子:

<FrameLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="match_parent">    <ImageView          android:layout_width="match_parent"         android:layout_height="match_parent"             android:scaleType="center"        android:src="@drawable/golden_gate" />        <TextView        android:layout_width="wrap_content"         android:layout_height="wrap_content"         android:layout_marginBottom="20dip"        android:layout_gravity="center_horizontal|bottom"        android:padding="12dip"                android:background="#AA000000"        android:textColor="#ffffffff"                android:text="Golden Gate" /></FrameLayout>

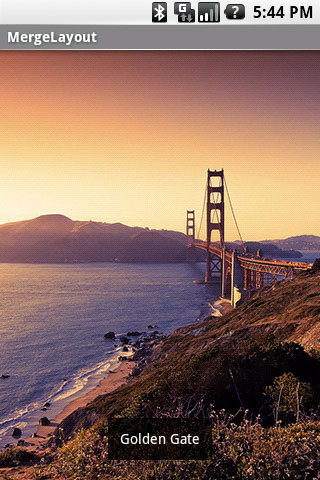

这个布局显示了一张图片,并且让文字显示在图片上方。这个布局显示效果如我们所愿,而且看起来没有问题。

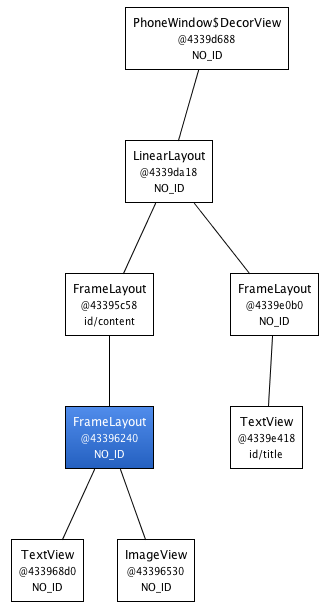

当你打开HierarchyViewer检查结果的时候你会发现这个布局越来越有趣。仔细看布局树你会发现我们在布局文件里定义的FrameLayout是另外一个FrameLayout的唯一子节点:
(上级的FrameLayout有的显示ContentFrameLayout,都是一个东西)
既然我们的FrameLayout与其父View有相同的尺寸(使用了match_parent),而且没有定义任何的背景、间距、对齐方式等,那么这个Layout完全是没有用的,反而白白增加了界面的复杂度。但我们怎样取消这个FrameLayout呢?毕竟XML文档要求一个根标签,并且XML里面的标签大都对应一个View的实例。

这时就需要<merge />来帮忙了。当LayoutInflater遇到这个标签,它会把<merge />标签里的内容加到包含<merge />标签的父内容中去。过程有点C语言#define的意思。下一步修改代码,只用把FrameLayout都改为merge即可,运行查看视图树:

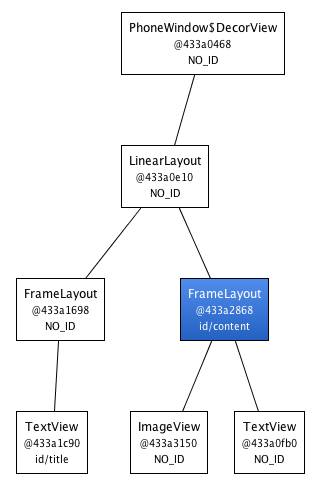

原来相同的FrameLayout变成了一个。
在这个例子中,<merge/>标签起作用的原因是:一个Activity的content View的父布局都是FrameLayout(或ContentFrameLayout)。如果某个父布局的根标签是其他布局,比如说LinearLayout,那这个技巧就没法发挥作用了。

前面说过,<include/>标签和<merge/>标签配合很方便。很适合用在自定义组合界面。简单说来如下:

<!--a.xml--><LinearLayout  xmlns:android="http://schemas.android.com/apk/res/android" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical">...<include layout="@layout/b" />...</LinearLayout>
<!--b.xml--><merge xmlns:android="http://schemas.android.com/apk/res/android">	<TextView	android:id="@+id/textView1"     android:layout_width="wrap_content"     android:layout_height="wrap_content"     android:paddingBottom="10dp"     android:text="My Application Content" /></merge>

也就是由<include/>导入的布局文件的根节点可以用<merge/>标签表示,这样子布局在嵌入父布局时不会出现冗余的节点。

注意:

  1. <merge/>只可作为xml布局的根节点
  2. 当要填充的布局的根节点是<merge/>时,必须指定一个父级的ViewGroup,且设置attachToRoot为true。(参考inflate()

4. 使用viewStub标签

ViewStub是一个隐藏的,没有尺寸的View,它可以用来在程序运行时简单的填充布局(inflate layout)文件。当一个ViewStub设置为可见或者调用了inflate()方法,对应的布局文件就会被填充进来,替换掉原来父布局内包含<viewStub/>标签的内容。所以,ViewStub设置为可见之前,在视图层级上都会只显示<viewStub/>标签,设置可见之后,<viewStub/>标签就变成了其包含的布局文件。这样做的意义就是,对于那些很少显示的界面,可以将其隐藏,在需要用到的时候显示出来。那么你可能会问,一个普通的View的可见设置为GONE不也是一个效果吗?视觉上是一样,但<viewStub/>标签默认是不占用内存的,所以在启动程序后,如果不去显示这个界面,那么这个界面永远不会占用系统资源。不过,有一点,程序填充布局的过程是比较吃系统资源的,所以它适用于很少用到的界面,比如一个阅读器的导入图书相关的界面,用户并不需要经常使用导入功能,所以它就适合这么去做。
一个demo:

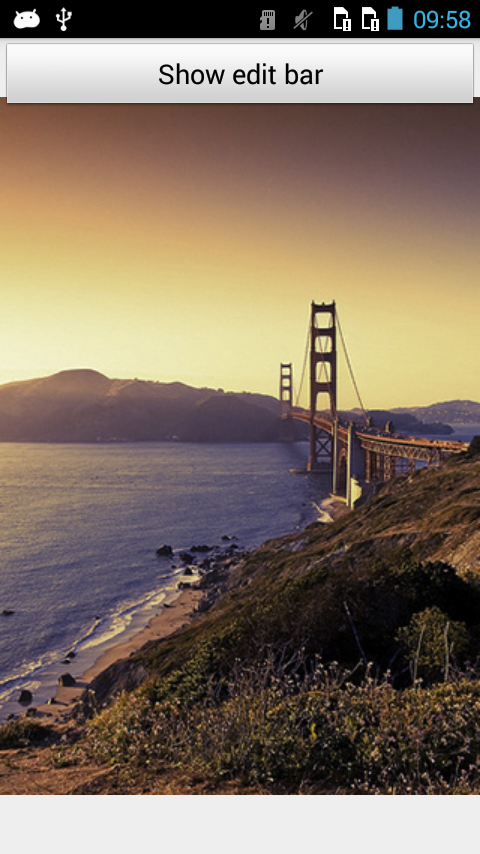

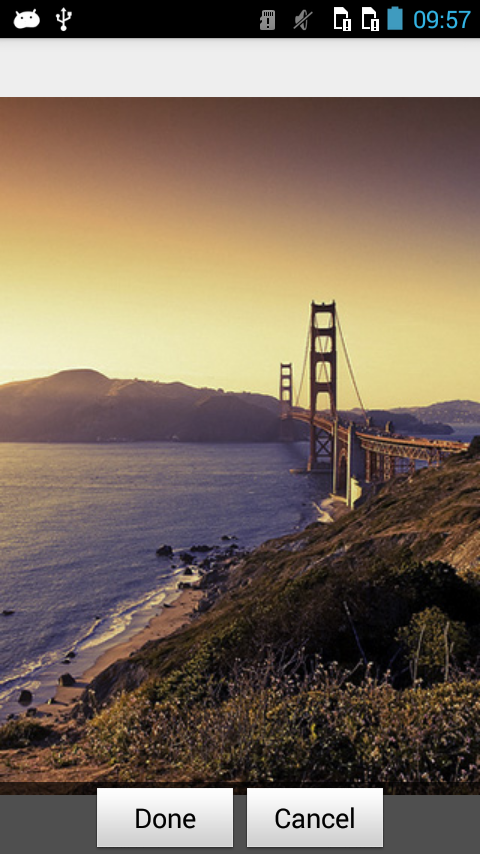

初始界面是一幅图和一个按钮,按下按钮显示工具栏,并隐藏按钮:
按下工具栏上的按钮隐藏工具栏,显示初始界面的按钮:
工具栏是用<viewStub/>标签添加的。
代码:

//MainActivity.javapublic class MainActivity extends Activity implements View.OnClickListener {    Button mBtnShow;    Button mBtnDone;    Button mBtnCancel;    ViewStub viewStub;    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        mBtnShow = (Button) findViewById(R.id.btn_show);//        mBtnDone = (Button) findViewById(R.id.btn_done);//        mBtnCancel = (Button) findViewById(R.id.btn_cancel);        mBtnShow.setOnClickListener(this);//        mBtnDone.setOnClickListener(this);//        mBtnCancel.setOnClickListener(this);        viewStub = (ViewStub)findViewById(R.id.stub_import);    }    @Override    public void onClick(View v) {        switch (v.getId()) {            case R.id.btn_show:                mBtnShow.setVisibility(View.GONE);//                viewStub.inflate();                viewStub.setVisibility(View.VISIBLE);                mBtnDone = (Button) findViewById(R.id.btn_done);                mBtnCancel = (Button) findViewById(R.id.btn_cancel);                mBtnDone.setOnClickListener(this);                mBtnCancel.setOnClickListener(this);                break;                            case R.id.btn_done:                Toast.makeText(this, "Pic edit done!", Toast.LENGTH_SHORT).show();                viewStub.setVisibility(View.GONE);                mBtnShow.setVisibility(View.VISIBLE);                break;            case R.id.btn_cancel:                Toast.makeText(this, "Pic edit cancel!", Toast.LENGTH_SHORT).show();                viewStub.setVisibility(View.GONE);                mBtnShow.setVisibility(View.VISIBLE);                break;        }    }}
<!--activity_main.xml--><merge xmlns:android="http://schemas.android.com/apk/res/android">    <ImageView        android:layout_width="match_parent"        android:layout_height="match_parent"        android:scaleType="center"        android:src="@drawable/golden_gate" />    <Button        android:id="@+id/btn_show"        android:layout_width="match_parent"        android:layout_height="wrap_content"        android:text="Show edit bar"        android:visibility="visible"/>    <ViewStub        android:id="@+id/stub_import"        android:inflatedId="@+id/panel_import"        android:layout="@layout/ok_cancel_bar"        android:layout_width="match_parent"        android:layout_height="wrap_content"        android:layout_gravity="bottom"/></merge>
<!--ok_cancel_bar.xml--><?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"    android:layout_width="match_parent"    android:layout_height="wrap_content"    android:background="#AA000000"    android:gravity="center_horizontal"    android:orientation="horizontal">    <Button        android:id="@+id/btn_done"        android:layout_width="100dip"        android:layout_height="wrap_content"        android:text="Done" />    <Button        android:id="@+id/btn_cancel"        android:layout_width="100dip"        android:layout_height="wrap_content"        android:text="Cancel" /></LinearLayout>

在MainActivity里,有一段初始化Button的代码被注释掉了,原因就是在程序初始化时,ok_cancel_bar.xml的布局并没有被填充(inflated),所以是找不到这个Button的,这里你也可以试一下。关于<viewStub/>的使用方法,代码里都有。

提示:

  1. 其中注释掉的viewStub.inflate();可以用,但在这个程序里会有bug,有兴趣可以自己研究下,了解其原理。
  2. xml文件里,ViewStub标签里有两个id,用处就是当显示<ViewStub/>里的内容后,它就被替换掉了,这时第一个id就不可用了,要用inflatedId。可以自己改改试试,解决前面的bug
  3. 附加的界面显示之后就占用内存了,我想让他隐藏后再从View中剔除,不让他再占内存行不行?首先,ViewStub有inflate()方法,但没有'deinflate()'一类的方法;其次,前面说过系统添加布局过程会吃资源,剔除(如果有这个方法)也是一样,所以没必要这么做,直接设置不可见就可以了,而且不可见的view在绘制界面过程中会被直接跳过;最后,你真不想让它占内存,好吧,你需要这么做:移除掉所有填充过(inflated)的界面,然后再走一遍初始化的过程去inflate view,这样<ViewStub/>又回来了,你觉得这样做好吗?
  4. demo里有一个viewStub的实例,事实上,viewStub在inflated之后就被移除了,所以不建议代码里保持对它的引用,自己可以试着优化一下。

最后看一下view tree。

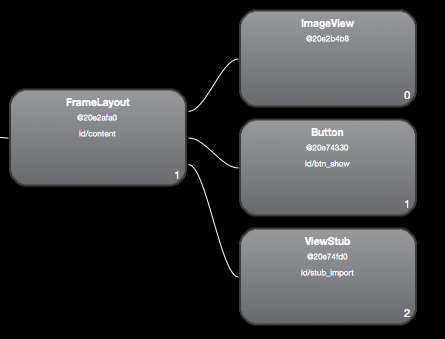

程序初始化后:

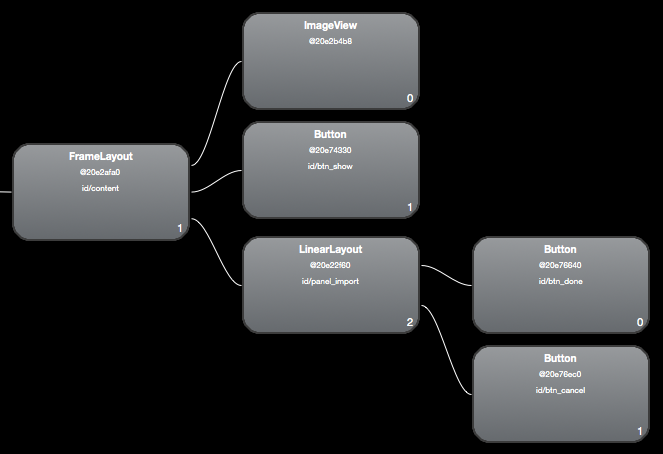

显示ViewStub的内容后:
可以看到,初始界面的button不论是隐藏还是可见,它都被inflated了,而viewStub的表现就如同前面大篇幅所讲的一样。


5. 使用Hierarchy Viewer工具和lint工具

  • Hierarchy Viewer 可以看到布局内各个节点的层级关系,并且可以看到每个View的详细信息,并且可以放大程序的显示界面来从像素层面检查布局的细节。
  • lint 是一个静态代码检测工具,可以优化应用布局的层次结构,也可以检测其他常见代码错误。可以用它快速检测你的资源文件目录找出影响代码效率的敌方。

这里介绍有什么工具,具体用法可点这里

Reference:
Android Layout Tricks #1
Reusing layouts
Android Layout Tricks #3: Optimize by merging
Android Layout Tricks #3: Optimize with stubs
Android Layout标签之-viewStub,requestFocus,merge,include
Android抽象布局——include、merge 、ViewStub
How to “deflate” a ViewStub?
Optimizing Your UI
