Android L：
?
昨天凌晨Google刚刚确认Android L就是Android Lollipop（5.0）。
?
Google之前就已经提前推出了Android L?Developer Preview（开发者预览版）来帮助开发者更快的了解Android特性，而不久前也推出了64位的模拟器镜像，而且首次搭载Android L系统的Nexus 6和 Nexus 9也即将上市。
相信Android L正式版离我们也不远了，所以是时候开始学习Android L了！
?
?
我打算写一个关于Android L的系列文章，本文就先介绍一下Android L最大的一个新特性——Material Design
?
关于Android L如何配置模拟器和创建项目，如果大家有兴趣的话可以看看我之前的一篇文章：
Android L——模拟器配置及创建项目
?
Material Design包含了很多内容，我大致把它分为四部分：
主题和布局——ANDROID L——Material Design详解（主题和布局）
视图和阴影
UI控件
动画
?
今天就先来说说第二部分——Material视图和阴影
?
?
?
视图和阴影
?
View的大小位置都是通过x，y确定的，而现在有了z轴的概念，而这个z值就是View的高度（elevation），而高度决定了阴影（shadow）的大小。
View?Elevation（视图高度）
?
View的z值由两部分组成，elevation和translationZ（它们都是Android L新引入的属性）。
eleavation是静态的成员，translationZ是用来做动画。
Z = elevation + translationZ
?
在layout中使用 android:elevation属性去定义?
在代码中使用 View.setElevation?方法去定义?
设置视图的translation，可以使用View.setTranslationZ方法?
新的ViewPropertyAnimator.z和ViewPropertyAnimator.translationZ方法可以设置视图的elevation值
?
新的属性值：translationZ允许你创建一个动画暂时的反应出View的高度值（elevation）变化。
这对于响应触摸手势很有用处，请看下面代码（官方Demo中的代码）：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | int?action = motionEvent.getActionMasked();?????????????/* Raise view on ACTION_DOWN and lower it on ACTION_UP. */?????????????switch?(action) {?????????????????case?MotionEvent.ACTION_DOWN:?????????????????????Log.d(TAG,?"ACTION_DOWN on view.");?????????????????????view.setTranslationZ(120);?????????????????????break;?????????????????case?MotionEvent.ACTION_UP:?????????????????????Log.d(TAG,?"ACTION_UP on view.");?????????????????????view.setTranslationZ(0);?????????????????????break;?????????????????default:?????????????????????return?false;?????????????}????????????? |
一个简单触摸监听，在点击和抬起的时候分别设置translationZ的值，效果如下图所示：
Shadows and Outlines（阴影和轮廓）
?
视图的背景边界决定了默认的阴影形状。轮廓（Outlines）代表了图形对象的外形状，并确定了对于触摸反馈的波纹区域。
?
在Android L中设置一个阴影很简单，只需要两点：
1.设置eleavation值
2.添加一个背景或者outline
?
可以在xml中通过定义一个背景来设置outline：
1 2 3 4 5 6 7 8 9 10 11 12 | <TextView?????android:id="@+id/myview"?????...?????android:elevation="2dp"?????android:background="@drawable/myrect"?/>??????????<!-- res/drawable/myrect.xml -->?<shape xmlns:android="http://schemas.android.com/apk/res/android"????????android:shape="rectangle">?????<solid android:color="#42000000"?/>?????<corners android:radius="5dp"?/>?</shape>? |
也可以通过代码来创建一个outline：
1 2 3 4 5 6 7 8 9 10 | ????/* Get the size of the shape from resources. */?int shapeSize = getResources().getDimensionPixelSize(R.dimen.shape_size);????/* Create a circular outline. */?mOutlineCircle = new Outline();?mOutlineCircle.setRoundRect(0, 0, shapeSize, shapeSize, shapeSize / 2);????/* Create a rectangular outline. */?mOutlineRect =?new?Outline();?mOutlineRect.setRoundRect(0,?0, shapeSize, shapeSize, shapeSize /?10);? |
给视图设置一个outline(如果为了防止一个视图产生阴影可以设置outline为null)：
1 2 | floatingShape.setOutline(mOutlineCircle);? |
下图是使用不同eleavation值产生的阴影效果：
下图是不同背景／轮廓产生的阴影和拖拽效果：
Drawable Tinting（着色）
?
?
对于Android L还有一个独特的特点就是现在可以定义图片的alpha遮罩，并且可以轻松的使用android:tint属性去调整色调。
?
下面是一个使用tint属性给背景调整不同颜色的例子：
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 | ????<LinearLayout?????android:orientation="horizontal"?????android:layout_width="wrap_content"?????android:layout_height="wrap_content"?????android:layout_gravity="center_horizontal">?????<ImageView?????????...?????????android:src="@drawable/xamarin_white"?????????android:background="@drawable/mycircle"/>?????<ImageView?????????...?????????android:src="@drawable/xamarin_white"?????????android:background="@drawable/mycircle"?????????android:tint="#2C3E50"/>?????<ImageView?????????...?????????android:src="@drawable/xamarin_white"?????????android:background="@drawable/mycircle"?????????android:tint="#B4BCBC"/>?</LinearLayout>?? ???? |
效果图：
Clipping Views（裁剪视图）
?
可以使用View.setClipToOutline方法去剪切一个视图的outline区域。
只有rectangle,circle, 和round rectangle outlines支持裁剪（Outline.canClip方法用来判断是否可以裁剪）
?
为了裁剪一个可绘制的视图形状，需要先设置一个outline然后调用View.setClipToOutline方法：
1 2 | floatingShape.setClipToOutline(true);? |
下面请看一个使用裁剪的例子：
1 2 3 4 5 6 7 8 9 | ????int?margin = Math.min(clippedView.getWidth(), clippedView.getHeight()) /10;?Outline mClip =?new?Outline();?mClip.setRoundRect(margin, margin, clippedView.getWidth() - margin,?????????clippedView.getHeight() - margin, margin /?2);?/* Sets the Outline of the View. */?clippedView.setOutline(mClip);?/* Enables clipping on the View. */?clippedView.setClipToOutline(true);????? |

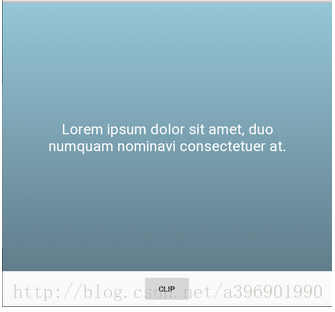

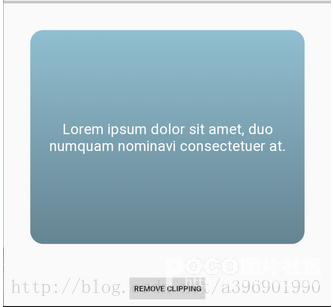

首先创建一个轮廓，给轮廓设置区域大小，添加轮廓到视图上，确认裁剪，效果图如下：
因为裁剪视图是一个很耗资源的操作，所以当裁剪一个视图时不要添加动画（为了达到这个效果可以使用Reveal Effect动画，动画篇会介绍）。
?
?
?
总结：
?
我将Material Design分为如下四部分：
主题和布局——ANDROID L——Material Design详解（主题和布局）
视图和阴影
UI控件
动画
?
本文的视图和阴影非常重要，因为在以后Android L的开发中会经常用到。
当我把Android L所有特性介绍之后就会着手开始写实例Demo了，配合实例Demo相信会更容易理解。
