Android开发艺术探索学习笔记(6)

热度:40   发布时间:2016-04-24 11:55:47.0
Android开发艺术探索学习笔记(六)

第六章 Android的Drawable

      Drawable的优点:使用简单,比自定义view的成本要低;非图片类型的Drawable占用空间小,有利于减小APK安装包的大小。

    6.1Drawable简介

    Drawable有很多种,他们都表示一种图像的概念,Drawable常被用来作为view的背景使用。Drawable是一个抽象类。Drawable的内部宽高这个参数比较重要,通过getIntrinsicWidth和getIntrinsicHeight这两个方法可以获取到他们。但并不是所有的Drawable都有内部宽高。

    6.2Drawable的分类

      6.2.1 BitmapDrawable

      BitmapDrawableb表示一张图片,下面是其常用的属性(xml格式的描述方式)

<?xml version="1.0" encoding="utf-8"?><bitmap xmlns:android="http://schemas.android.com/apk/res/android"    android:src="@mipmap/ic_launcher"    android:antialias="true|false"    android:dither="true|false"    android:filter="true|false"    android:gravity="top|bottom|left|right|center_vertical|fill_vertical|center_horizontal|fill_horizontal|center|fill|clip_vertical|clip_horizontal"    android:mipMap="true|false"    android:tileMode="disabled|clamp|repeat|mirror"/>

      android:src  图片的资源ID,必有的属性。

      android:antialias  抗锯齿功能

      android:dither 抖动效果(优化图片显示效果的作用)

      android:filter 过滤效果(优化图片显示效果的作用)

      android:gravity 定位图片

      android:mipMap 纹理映射(不常用)

      android:tileMode 平铺模式(当开启这个模式时,gravity属性会被忽略)共有四种模式:disabled——关闭平铺模式;repeat——水平和垂直方向上的平铺效果;clamp——图片四周的像素会扩展到周围区域。mirror——水平和垂直方向上的镜面投影效果。

     NinePatchDrawable表示.9格式的图片,xml格式描述如下:

<?xml version="1.0" encoding="utf-8"?><nine-patch xmlns:android="http://schemas.android.com/apk/res/android"    android:src="@mipmap/ic_launcher"    android:dither="true|false"/>

      6.2.2 ShapeDrawable

        ShapeDrawable代表通过颜色来构造的图形既可以是纯色也可以有渐变效果。

<?xml version="1.0" encoding="utf-8"?><shape xmlns:android="http://schemas.android.com/apk/res/android"    android:shape="rectangle|oval|line|ring">    <corners        android:bottomLeftRadius="integer"        android:bottomRightRadius="integer"        android:radius="integer"        android:topLeftRadius="integer"        android:topRightRadius="integer" />    <gradient        android:angle="integer"        android:centerColor="integer"        android:centerX="integer"        android:centerY="integer"        android:endColor="color"        android:gradientRadius="integer"        android:startColor="color"        android:type="linear|radial|sweep"        android:useLevel="true|false" />    <padding        android:bottom="integer"        android:left="integer"        android:right="integer"        android:top="integer" />    <size        android:width="integer"        android:height="integer" />    <solid android:color="color" />    <stroke        android:width="integer"        android:color="color"        android:dashGap="integer"        android:dashWidth="integer" /></shape>

      android:shape  图形形状:rectangle(矩形)、oval(椭圆)、line(横线)、ring(圆环),默认矩形,line和ring必须有<stroke>标签

      <corners>  四个角的角度,只适用于矩形

      <gradient>  渐变效果,与<solid>标签互斥

      <solid>  纯色填充

      <stroke>  描边

      <padding>  包含它的View的空白

      <size>  shape的大小,表示shape的固有大小,并不代表最终显示大小。



      6.2.3 LayerDrawable

       LayerDrawable代表层次化的Drawable集合,用来实现叠加效果。

<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android">    <item        android:drawable="@mipmap/ic_launcher"        android:id="@+id/drawable"        android:top="dimension"        android:right="dimension"        android:bottom="dimension"        android:left="dimension">    </item></layer-list>

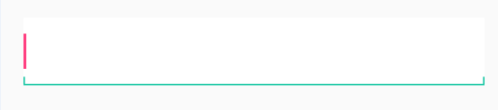

      一个<layer-list>可以包含多个item,每个item表示一个drawable,下面的item会覆盖上面的item,通过合理的分层,可以实现一些特殊的叠加效果。下面的例子实现了一种微信中的文本输入框效果

<?xml version="1.0" encoding="utf-8"?><layer-list xmlns:android="http://schemas.android.com/apk/res/android">    <item>        <shape android:shape="rectangle">            <solid android:color="#0ac39e" />        </shape>    </item>    <item android:bottom="6dip">        <shape android:shape="rectangle">            <solid android:color="#ffffff" />        </shape>    </item>    <item        android:bottom="1dp"        android:left="1dp"        android:right="1dp">        <shape android:shape="rectangle">            <solid android:color="#ffffff" />        </shape>    </item></layer-list>



      6.2.4 StateListDrawable

      主要用于设置可单击的View的背景,最常见的是Button,对应于<selector>标签。XML格式如下:

<?xml version="1.0" encoding="utf-8"?><selector xmlns:android="http://schemas.android.com/apk/res/android"    android:constantSize="true|false"    android:dither="true|false"    android:variablePadding="true|false">    <item        android:drawable="@mipmap/ic_launcher"        android:state_pressed="true|false"        android:state_focused="true|false"        android:state_selected="true|false"        android:state_checked="true|false"        android:state_enabled="true|false"        /></selector>



        item有很多状态,以上只列取了几种常见的状态。

      android:constantSize StateListDrawable的固有大小是否不随着其状态的改变而改变。

      android:dither 是否开启抖动效果

      android:variablePadding StateListDrawable的padding是否随着其状态的改变而改变。

      android:state_pressed 按下状态

      android:state_focused 获取焦点

      android:state_selected 选择

      android:state_checked 选中





      android:state_enabled 可用



        默认的item一般放在selector的最后一条并且不附带任何状态。



      6.2.5 LevelListDrawable

      Drawable集合,每个Drawable都有一个等级,根据不同的等级,LevelListDrawable会切换对应的Drawable。xml格式的语法如下:

<?xml version="1.0" encoding="utf-8"?><level-list xmlns:android="http://schemas.android.com/apk/res/android">    <item        android:drawable="@mipmap/ic_launcher"        android:maxLevel="integer"        android:minLevel="integer" /></level-list>



      等 级范围:0~10000,作为View的背景时,可以通过Drawable的setLevel方法来设置不同的等级从而切换具体的Drawable;作为 ImageView的前景Drawable,可以通过ImageView的setImageLevel方法来切换Drawable。



      6.2.6  TransitionDrawable

      实现两个Drawable之间的淡入淡出效果,对应于<transition>标签,XML格式语法如下:

<?xml version="1.0" encoding="utf-8"?><transition xmlns:android="http://schemas.android.com/apk/res/android">    <item        android:drawable="@mipmap/ic_launcher"        android:id="@+id/resource_name"        android:top="dimension"        android:bottom="dimension"        android:left="dimension"        android:right="dimension"        /></transition>



      实例:切换TextView的背景

<?xml version="1.0" encoding="utf-8"?><transition xmlns:android="http://schemas.android.com/apk/res/android">    <item android:drawable="@mipmap/drawable1" />    <item android:drawable="@mipmap/drawable2" /></transition>
  <TextView        android:background="@drawable/test9"        android:layout_width="wrap_content"        android:layout_height="wrap_content" />
        TextView textView=(TextView)findViewById(R.id.test);        TransitionDrawable drawable=(TransitionDrawable)textView.getBackground();        drawable.startTransition(1000);

      6.2.7  InsetDrawable

      可以将其他Drawable内嵌到自己当中,对应于<inset>标签,当一个View希望自己的背景比自己的实际区域小的时候可以采用InsetDrawable来实现。XML格式语法如下:

<?xml version="1.0" encoding="utf-8"?><inset xmlns:android="http://schemas.android.com/apk/res/android"    android:drawable="@mipmap/ic_launcher"    android:insetTop="dimension"    android:insetBottom="dimension"    android:insetLeft="dimension"    android:insetRight="dimension"></inset>

      6.2.8  ScaleDrawable

      根据自己的等级将指定的Drawable缩放到一定比例;对应于<scale>标签。XML语法如下:

<?xml version="1.0" encoding="utf-8"?><scale xmlns:android="http://schemas.android.com/apk/res/android"    android:drawable="@mipmap/ic_launcher"    android:scaleGravity="top|bottom|left|right|center_vertical|fill_vertical|center_horizontal|fill_horizontal|center|fill|clip_vertical|clip_horizontal"    android:scaleHeight="percentage"    android:scaleWidth="percentage"/>

      使用时还需要设置ScaleDrawable的等级大于0且小于10000的值,否则看不到效果

        ScaleDrawable scaleDrawable=(ScaleDrawable)textView.getBackground();        scaleDrawable.setLevel(1);

       6.2.9   ClipDrawable

      根据自己当前的等级来裁剪另一个Drawable,裁剪方向通过android:clipOrientation和android:gravity这两个属性来共同控制。XML属性语法如下:

<?xml version="1.0" encoding="utf-8"?><clip xmlns:android="http://schemas.android.com/apk/res/android"    android:clipOrientation="horizontal|vertical"    android:drawable="@mipmap/ic_launcher"    android:gravity="top|bottom|left|right|center_vertical|fill_vertical|center_horizontal|fill_horizontal|center|fill|clip_vertical|clip_horizontal" />





      等级范围也是0~10000,0表示完全裁剪,10000表示不裁剪。

   ClipDrawable clipDrawable=(ClipDrawable)textView.getBackground();   clipDrawable.setLevel(5000);





    6.3 自定义Drawable

    只有某些特殊情况下才会用到,注意getIntrinsicWidth和getIntrinsicHeight这两个方法(p262)。
