Android 2D绘图初始

热度:24   发布时间:2016-04-24 11:54:58.0
Android 2D绘图初步

      Android是通过graphics类来显示2D图形的。其中graphics中包括了Canvas、Paint、Color、Bitmap等类。graphics具有绘制点、线、颜色、2D几何图形、图像处理等功能。其中Color和Bitmap是很常用的类,我要讲的是Canvas和Paint。顾名思义就是画布和画笔。接下来我将通过绘制太极图来学习Android绘图机制。

      Paint类
  和日常绘图一样,要绘制图形,首先得选择合适的画笔。那么同理android中绘图首先得调整画笔,按照自己的需要设置画笔的相关属性,系统给我提供的常用API如下:
  setColor(); //设置画笔的颜色
  setAntiAlias(); //设置画笔的锯齿效果
  setARGB(); //设置画笔的A、R、G、B值
  setAlpha(); //设置画笔的Alpha值
  setTextSize(); //设置字体的尺寸
  setStyle(); //设置画笔的风格(空心或实心)
  setStrokeWidth(); //设置空心边框的宽度
  getColor(); //获取画笔的颜色

  Canvas
  Canvas即画布,我们需要做的就是使用之前设置好的Paint来绘制图形。那么我们先看看系统给我们提供的方法:
  canvas.drawLine(float startX, float startY, float stopX, float stopY, Paint paint);//绘制直线
  canvas.drawRect(float left, float top, float right, float bottom, Paint paint);//绘制矩形
  canvas.drawCircle(float cx, float cy, float radius, Paint paint);//绘制圆
  canvas.drawArc(float cx, float cy, float radius, Paint paint);//绘制弧形、和扇形
    canvas.drawText(String text, float x, float y, Paint paint);// 绘制字符
  canvas.drawBitmap(Bitmap bitmap, float left, float top, Paint paint);//绘制Bitmap

      介绍完这些函数,下面通过绘制太极图来看看怎么使用它们:

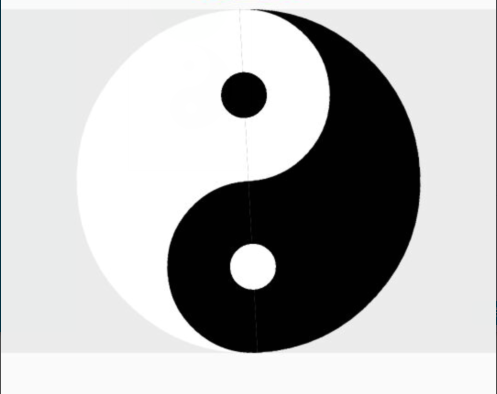

  先看看太极图:

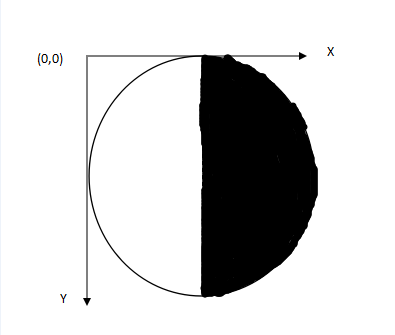

     现在就要开始一步一步的将他画出来, 我们可以借鉴图层的概念。首先绘制最底部的图层,为了方便我们将其左,右两边分别设置白色和黑色:

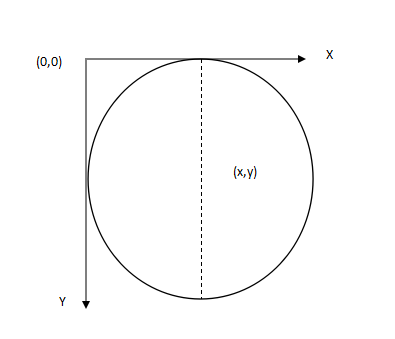

     图中(x,y)是圆心坐标。这里我设置的x=getWidth() / 2;y=getHeight() / 2;半径r=getHeight() / 2;
  现在我们就来看看代码,在定义View的OnDraw(Canvas canvas)方法中:



//绘制最外层大圆        mPaint.setColor(Color.BLACK);//设置画笔颜色为黑色        mPaint.setStyle(Paint.Style.FILL_AND_STROKE);//设置画笔style实心        RectF rect= new RectF(getWidth() / 2 - getHeight() / 2,                0, getWidth() / 2 + getHeight() / 2, getHeight());//圆弧的外接矩形        canvas.drawArc(rect, 270, 180, false, mPaint);        mPaint.setColor(Color.WHITE);//设置画笔颜色为白色        canvas.drawArc(rect, 90, 180, false, mPaint);

      代码中rect即圆的外接四边形,其构造函数RectF(float left, float top, float right, float bottom)的四个参数分别对应四边形最左边的x坐标值;左上边的y坐标值;最右边的x坐标值;最下边的y坐标值。可以看出代码中:
      left=getWidth() / 2 - getHeight() / 2;
      top=0;
      right=getWidth() / 2 + getHeight() / 2;
      bottom=getHeight();
      四个值确定了圆的外接四边形。
  canvas.drawArc(rect, 90, 180, false, mPaint);第一个参数即是我们上边确定的区域,第二个参数是开始绘制的角度(90度,x轴方向顺时针旋转),第三个参数扫描的度数,第四个参数设置好的画笔Paint。

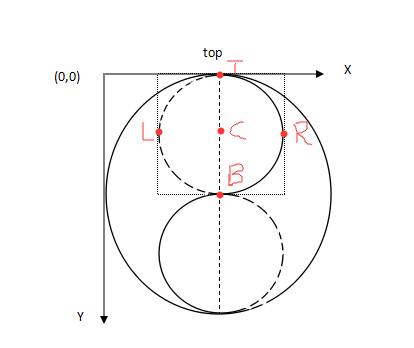

  接下来我们要着手绘制中间图层,中间图层可以看做是两个上下外切的半圆,上边白色右半圆,下边黑色左半圆:



      同理,我们应该也是先确定外接四边形的区域,然后在画圆弧这里就不再详述。

//绘制中间层上边圆        mPaint.setColor(Color.BLACK);        rect= new RectF(getWidth()/2-getHeight()/4,0,getWidth() / 2 + getHeight() / 4, getHeight() /2);        canvas.drawArc(rect, 90, 180, false, mPaint);        //绘制中间层下边圆        mPaint.setColor(Color.WHITE);        rect= new RectF(getWidth()/2-getHeight() / 4, getHeight() / 2, getWidth() / 2 + getHeight() / 4, getHeight());        canvas.drawArc(rect, 270, 180, false, mPaint);

      最后,最上边图层上下两个小圆

//绘制最上层白色小圆        mPaint.setColor(Color.WHITE);        canvas.drawCircle(getWidth() / 2, getHeight() / 4, getHeight() / 10, mPaint);        //绘制最上层黑色小圆        mPaint.setColor(Color.BLACK);        mPaint.setStyle(Paint.Style.FILL);        canvas.drawCircle(getWidth() / 2, getHeight() * 3 / 4, getHeight() / 10, mPaint);

      canvas.drawCircle是用来画圆的,第一个参数是圆心x坐标值,第二个参数是y坐标值,第三个坐标是圆的半径,第四个是设置的画笔。
  到此就画出了一个太极图。

      附上自定义View的代码 :

package com.chuck.mobile.changecountview.widget;import android.content.Context;import android.graphics.Canvas;import android.graphics.Color;import android.graphics.Paint;import android.graphics.Path;import android.graphics.RectF;import android.util.AttributeSet;import android.view.View;/** * 项目名称:changecountview * 类描述: * 创建人:Administrator * 创建时间:2015/12/11 16:37 * 修改人:Administrator * 修改时间:2015/12/11 16:37 * 修改备注: */public class CustomeView extends View{    private Paint mPaint=new Paint();    private Path path=new Path();    private float degress=90;    public CustomeView(Context context) {        super(context);    }    public CustomeView(Context context, AttributeSet attrs) {        super(context, attrs);    }    public CustomeView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);    }    @Override    protected void onDraw(Canvas canvas) {        //绘制最外层大圆        mPaint.setColor(Color.BLACK);//设置画笔颜色为黑色        mPaint.setStyle(Paint.Style.FILL_AND_STROKE);//设置画笔style实心        RectF rect= new RectF(getWidth() / 2 - getHeight() / 2,                0, getWidth() / 2 + getHeight() / 2, getHeight());//圆弧的外接矩形        canvas.drawArc(rect, 270, 180, false, mPaint);        mPaint.setColor(Color.WHITE);//设置画笔颜色为白色        canvas.drawArc(rect, 90, 180, false, mPaint);        //绘制中间层上边圆        mPaint.setColor(Color.BLACK);        rect= new RectF(getWidth()/2-getHeight()/4,0,getWidth() / 2 + getHeight() / 4, getHeight() /2);        canvas.drawArc(rect, 90, 180, false, mPaint);        //绘制中间层下边圆        mPaint.setColor(Color.WHITE);        rect= new RectF(getWidth()/2-getHeight() / 4, getHeight() / 2, getWidth() / 2 + getHeight() / 4, getHeight());        canvas.drawArc(rect, 270, 180, false, mPaint);        //绘制最上层白色小圆        mPaint.setColor(Color.WHITE);        canvas.drawCircle(getWidth() / 2, getHeight() / 4, getHeight() / 10, mPaint);        //绘制最上层黑色小圆        mPaint.setColor(Color.BLACK);        mPaint.setStyle(Paint.Style.FILL);        canvas.drawCircle(getWidth() / 2, getHeight() * 3 / 4, getHeight() / 10, mPaint);    }}

     然后在布局文件中使用自定义View

<com.chuck.mobile.changecountview.widget.CustomeView        android:layout_width="match_parent"        android:layout_height="250dp"        android:background="@color/gray"/>

     如果想让这个太极图转起来,方法有很多,可以使用动画也可以通过旋转画布的方式实现。我自己使用了通过线程在旋转画布的方法。大家掌握了Android 2D绘图技巧就可以绘制自己感兴趣的图案。
