手把手教你画一个逼格满满圆形水波纹loadingview Android

才没有完结呢o(￣︶￣)n 。大家好，这里是番外篇。

拜读了爱哥的博客，又学到不少东西。爱哥曾经说过：要站在巨人的丁丁上。那么今天，我们就站在爱哥的丁丁上来学习制作一款自定义view（开个玩笑，爱哥看到别打我）。

转载请注明出处：http://blog.csdn.net/wingichoy/article/details/50523713

上一篇带领大家做了一款炫酷的loading动画view 手把手带你做一个超炫酷loading成功动画view 不知道大家跟着做了一遍没有呢？

在开始之前，首先来说说预备知识，这些知识在爱哥的博客上都有详细的介绍：点我进入爱哥自定义view系列

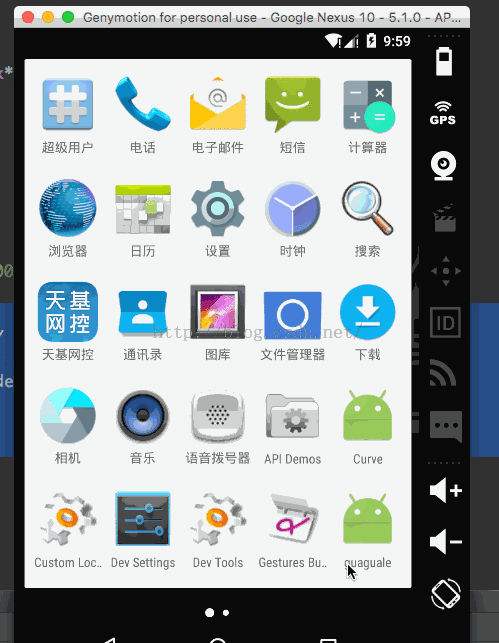

效果图如下：应用场景很多。。比如。。。内存占用百分比之类的

预备的知识有：

1.贝塞尔曲线如果你不了解，可以来这里进行基础知识储备：神奇的贝塞尔曲线

2.Paint.setXfermode() 以及PorterDuffXfermode

千万不要被这个b的名字吓到，不熟悉看到可能会认为很难记，其实只要站在巨人的丁丁上还是很简单的。

好了废话不多说，跟我一步步来做一个炫酷的view吧。

首先给一些属性，在构造器里初始化（不要再ondraw new东西不要再ondraw new东西不要再ondraw new东西不要再ondraw new东西）

    //绘制波纹    private Paint mWavePaint;        private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.XOR);//设置mode 为XOR    //绘制圆    private Paint mCirclePaint;    private Canvas mCanvas;//我们自己的画布    private Bitmap mBitmap;    private int mWidth;    private int mHeight;    public WaveLoadingView(Context context) {        this(context,null);    }    public WaveLoadingView(Context context, AttributeSet attrs) {        this(context, attrs,0);    }    public WaveLoadingView(Context context, AttributeSet attrs, int defStyleAttr) {        super(context, attrs, defStyleAttr);        mWavePaint = new Paint();        mWavePaint.setColor(Color.parseColor("#33b5e5"));        mCirclePaint = new Paint();        mCirclePaint.setColor(Color.parseColor("#99cc00"));            }    @Override    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {        int widthSize = MeasureSpec.getSize(widthMeasureSpec);        int widthMode = MeasureSpec.getMode(widthMeasureSpec);        int heightSize = MeasureSpec.getSize(heightMeasureSpec);        int heightMode = MeasureSpec.getMode(heightMeasureSpec);        if (widthMode == MeasureSpec.EXACTLY) {            mWidth = widthSize;        }        if (heightMode == MeasureSpec.EXACTLY) {            mHeight = heightSize;        }        setMeasuredDimension(mWidth, mHeight);        mBitmap = Bitmap.createBitmap(300,300, Bitmap.Config.ARGB_8888); //生成一个bitmap        mCanvas = new Canvas(mBitmap);//讲bitmp放在我们自己的画布上，实际上mCanvas.draw的时候 改变的是这个bitmap对象    }

然后，我们给他绘制一点东西，用来介绍PorterDuffXfermode

@Override    protected void onDraw(Canvas canvas) {        mCanvas.drawCircle(100,100,50,mCirclePaint);        mCanvas.drawRect(100,100,200,200,mWavePaint);        canvas.drawBitmap(mBitmap,0,0,null);        super.onDraw(canvas);    }

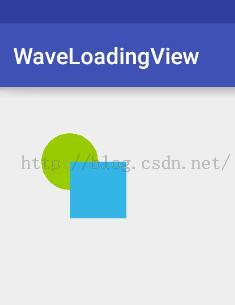

嗯，可以看到是我们现在自己的画布上铺了一个bitmap(这里可以理解canvas为桌子 bitmap为画纸，我们在bimap上画画)，然后在bitmap上画了一个圆，和一个矩形。最后把我们的mBitmap画到系统的画布上(显示到屏幕上)，得到了以下效果。

然后我们用setXfermode()方法给他设置一个mode，这里设置XOR。

可以发现！相交的地方消失了！是不是很神奇。

在改一个mode 试试

    private PorterDuffXfermode mMode = new PorterDuffXfermode(PorterDuff.Mode.DST_OVER);

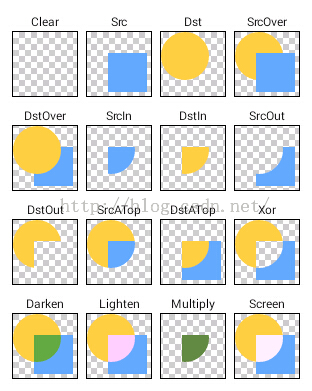

可以看到圆形跑到了矩形上面来。然后巨人给我们总结各个模式如了下图，这里给一个说明dst为先画的 src为后画的：.

大家可以根据这个规律试一下。

现在，我们把圆和矩形重叠。模式去掉。

 protected void onDraw(Canvas canvas) {        //dst        mCanvas.drawCircle(150,150,50,mCirclePaint);//        mWavePaint.setXfermode(mMode);        //src        mCanvas.drawRect(100,100,200,200,mWavePaint);        canvas.drawBitmap(mBitmap,0,0,null);        super.onDraw(canvas);    }

运行是这样的。

日了狗了！！我的圆怎么没了。。其实圆是被覆盖掉了。然后我们想实现一个效果，就是在圆的范围内，显示矩形的内容，该怎么做呢。自己照着图找找吧哈哈。

--------------------------------------------回归正题------------------------------------

我们要实现的是一个圆形的水波纹那种loadingview。。首要就是实现这个水波纹。

这时候贝塞尔曲线就派上用场了。这里采用三阶贝塞尔，不停地改变X 模拟水波效果。

 if (x > 50) {            isLeft = true;        } else if (x < 0) {            isLeft = false;        }<span style="white-space:pre">		</span>if (y > -50) {  //大于-50是因为辅助点是50  为了让他充满整个屏幕            y--;        }        if (isLeft) {            x = x - 1;        } else {            x = x + 1;        }        mPath.reset();        mPath.moveTo(0,  y);        mPath.cubicTo(100 + x*2, 50 + y, 100 + x*2, y-50, mWidth, y);//前两个参数是辅助点        mPath.lineTo(mWidth, mHeight);//充满整个画布        mPath.lineTo(0, mHeight);//充满整个画布        mPath.close();

之后用mCanvas来绘制这个bitmap，要注意的是绘制之前要清空mBitmap，不然path会重叠

        mBitmap.eraseColor(Color.parseColor("#00000000"));        //dst         mCanvas.drawPath(mPath, mPaint);

 canvas.drawBitmap(mBitmap, 0, 0, null);        postInvalidateDelayed(10);

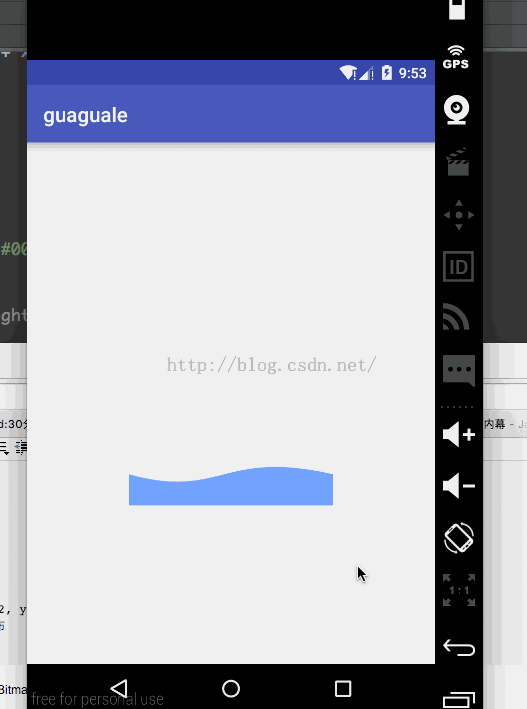

在最上面动态改变Y 通知重绘，现在的效果是这样的

哈，水波效果出来了。接着想办法让他画到一个圆形中。首先绘制一个圆

 mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);

额。。有点海上日出的感觉（看太阳都是绿色！）

现在让我们回到刚才的问题，如何在dst的范围内绘制src呢。。。答案是。。SRC_IN 你找对了吗。添加模式

  //dst        mCanvas.drawCircle(mWidth / 2, mHeight / 2, mWidth / 2, mSRCPaint);        mPaint.setXfermode(mMode);        //src        mCanvas.drawPath(mPath, mPaint);        canvas.drawBitmap(mBitmap, 0, 0, null);

运行效果如下：

咦哈哈哈，是不是有点感觉了。如果不这样做就需要考虑好多问题。动态计算沿着圆弧x，y坐标计算arcTo的范围（我已经算出来了。。有兴趣的可以提。。没兴趣的话我就不写了。。）

完善一下，添加一个percent来代表进度，让y来根据percent动态改变

 y = (int) ((1-mPercent /100f) *mHeight);

添加setPercent方法

public void setPercent(int percent){        mPercent = percent;    }

画上百分比的文字。

 String str = mPercent + "%";        float txtLength = mTextPaint.measureText(str);        canvas.drawText(mPercent + "%", mWidth / 2-txtLength/2, mHeight / 2, mTextPaint);

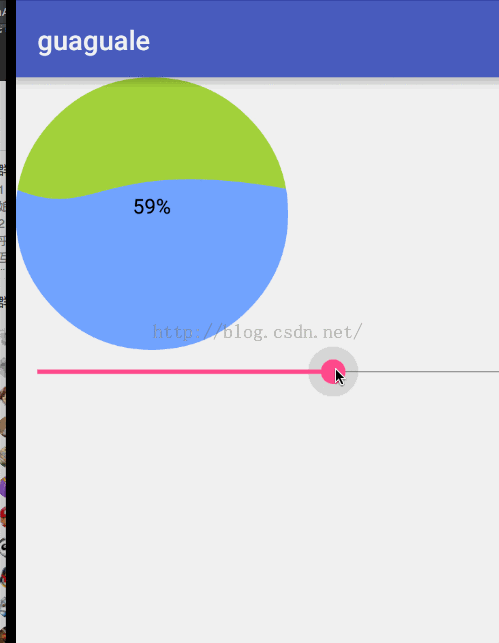

然后配合seekBar。效果如下：

最后改改字体大小画笔透明度。添加个背景图就成了效果图上的效果。

本项目地址：点击打开链接求star
