大家好，又是项目中用到的小功能，拿来和大家分享交流一下，如有不足之处，请多多指教哈。O(∩_∩)O哈哈~
1. 概述。
ViewPager的指示器相信大家都做过了，有用图片，第三方的，有support.design库中TabLayout,也有大多数人都用过的TabPageIndicator等等，并且很多知名APP都使用过这个开源的指示器。,我也用过，但是感觉不灵活，今天我用画笔来画一个矩形指示器（三角形等各种形状都可自定义，这里就不一一实现了），提升性能很显著，同时带有滑动效果。改变指示器的宽度和高度，封装好指示器和ViewPagerd的联动效果。

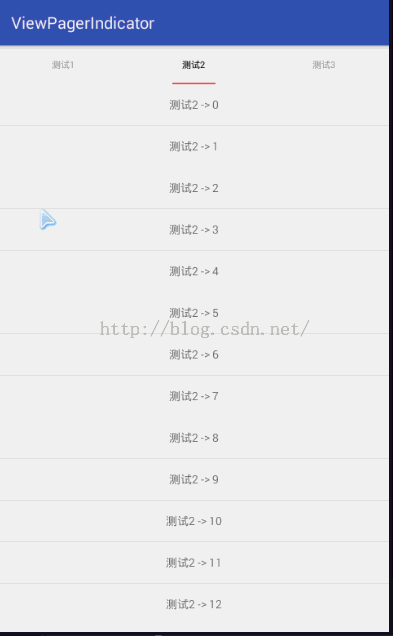

好啦，废话不说了,先上效果图，模拟器有点卡，真机完美实现。
效果实现了，有些同学说了，切。。。这很好实现嘛，是的单纯实现上面效果很简单，但是呢，我们可能tab比较多，这时候咋办呢，是不，比如10个吧，总不能把屏幕均分10份吧，~~所以我们需要做类似TabPageIndicator特性，显示出几个，然后剩下的，可以tab跟随ViewPager滑动时联动。这样是不是很棒了哈哈，看官们效果如下：
模拟器无语了，我去，请仔细看看，上下是联动的，tab也是支持点击的，指示条，文字大小，颜色都是可调的
2.来说一下核心点吧
对于这样的指示器，我们首先分析下如何制作。
内容区域我们基本不用考虑，ViewPager+FragmentPagerAdapter即可。
主要是顶部的Tab区域：
首先虽然是自定义控件，但是我们只需要采用组合的方式就行：
控件的选择：外层布局我准备使用LinearLayout，设置个方向水平就行了，内部的标题呢，默认的话，我决定使用TextView。
自定义属性：因为我们可视的Tab属性应该是可以由用户来定制的，所以我们对外公布一个自定义的属性，由用户来设置，每个TextView的width即ScreenWidth/mVisibleTab,还有指示条的宽度也是用户设置的。
矩形的TabIndicator绘制：我们肯定是在Tab的外层布局中进行绘制，那我们初始化时绘制一个矩形，最终 中dispatchDraw中，根据矩形的位置，直接绘制。
矩形指示器的位置：位置的y坐标比较容易计算，这里不赘述。主要是x坐标，因为x坐标跟随ViewPager移动，那么我们如何获得移动的距离呢？有个PageChangeListener里面有个onPageScrolled方法，这个方法回调 positionOffset和positionOffsetPixels，我们可以跟随这个进行控制x的位置。
LinearLayout的联动，当前Tab如果是移动到可见Tab的最后一个，我们依然是根据onPageScrolled提供的positionOffset，让我们的Linearlayout进行scrollXTo~~
哈哈 ，是不是豁然开朗，有一种不过如此吧，如果没看懂，没关系，接下来，是重头戏，接下来请仔细看哦
3.demo使用
1.布局
首先我们在布局文件中声明下，一个是ViewPagerIndicator ,一个是我们的ViewPager.
<?xml version="1.0" encoding="utf-8"?><LinearLayout xmlns:android="http://schemas.android.com/apk/res/android" xmlns:app="http://schemas.android.com/apk/res-auto" android:layout_width="match_parent" android:layout_height="match_parent" android:orientation="vertical"> <view.ViewPagerIndicator android:id="@+id/vp_indicator" android:layout_width="match_parent" android:layout_height="48dp" android:orientation="horizontal" app:item_count="4" app:item_magnification="3"></view.ViewPagerIndicator> <android.support.v4.view.ViewPager android:id="@+id/vp_collection" android:layout_width="match_parent" android:layout_height="match_parent" android:background="@android:color/white" /></LinearLayout>
2.Manactivity 很简单，不到70行代码就搞定了
public class MainActivity extends AppCompatActivity { private ViewPager mViewPager;//设置关联的Viewpager private ViewPagerIndicator mIndicator;//设置关联的Viewpager指示器 private List<Fragment> mTabs = new ArrayList<>(); @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); initView(); initData(); } private void initData() { List<String> mTitles = Arrays.asList("测试1", "测试2", "测试3"); //List<String> mTitles = Arrays.asList("测试1", "测试2", "测试3","测试4", "测试5", "测试6","测试7", "测试8", "测试9","测试10"); final int size = mTitles.size(); final Fragment[] mFragments = new Fragment[size]; int i; for (i = 0; i < size; i++){ mFragments[i] = TabFragment.newInstance(mTitles.get(i)); } FragmentPagerAdapter adapter = new FragmentPagerAdapter(getSupportFragmentManager()) { @Override public Fragment getItem(int position) { return mFragments[position]; } @Override public int getCount() { return size; } }; mViewPager.setAdapter(adapter); //给tab加上标题 mIndicator.setTabItemTitles(mTitles); //设置关联的ViewPager，默认显示第一个 mIndicator.setViewPager(mViewPager,0); } private void initView() { mViewPager = (ViewPager) findViewById(R.id.vp_collection); mIndicator = (ViewPagerIndicator) findViewById(R.id.vp_indicator); }}
关于我们的ViewPagerIndicator的使用，就两行：
//设置Tab上的标题
mIndicator.setTabItemTitles(mDatas);
//设置关联的ViewPager
mIndicator.setViewPager(mViewPager,0);
其他代码都是初始化ViewPager，我们的自定义控件封装的极其强大霍霍，自夸一下~~
好了，大家注意下，布局文件里面有2个设置可见Tab个数的,指示器宽度的属性：app:item_count="3" app:item_magnification=3；
比如：当item_count=3，app:item_magnification=3，而给的TabTitle的List<String>的size也是3的话，就是效果图1的效果~~~
当item_count=4，app:item_magnification=2，而给的TabTitle的List<String>的size大于4的话，就是效果图2的效果~~~
其实，我们也支持直接在布局中书写我们的Tab，你完全可以不使用mIndicator.setTabItemTitles(mDatas);取而代之，你可以在布局中定义几个TextView，固定好文本，样式什么的~~其实别的控件我们也是支持的~~~
3.fragment代码
public class TabFragment extends Fragment { public static final String TITLE = "title"; private String mTitle = "Defaut Value"; private ListView mListView; private List<String> mDatas = new ArrayList<String>(); @Override public void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); if (getArguments() != null) { mTitle = getArguments().getString(TITLE); } } @Override public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) { View view = inflater.inflate(R.layout.fragment_tab, container, false); mListView = (ListView) view.findViewById(R.id.id_stickynavlayout_innerscrollview); for (int i = 0; i < 50; i++) { mDatas.add(mTitle+" -> " + i); } mListView.setAdapter(new ArrayAdapter<String>(getActivity(), R.layout.item, R.id.id_info, mDatas) { @Override public View getView(int position, View convertView, ViewGroup parent) { return super.getView(position, convertView, parent); } }); return view; } public static TabFragment newInstance(String title) { TabFragment tabFragment = new TabFragment(); Bundle bundle = new Bundle(); bundle.putString(TITLE, title); tabFragment.setArguments(bundle); return tabFragment; }}
看看之后是不是好激动哈，是不是很好用哦。来了，看看强大的自定义的ViewPager如何实现的吧
4.自定义ViewPagerIndicator的实现
自定义控件可抽取的属性很多，这里我们抽取两个属性，就是tab的数量和指示器的宽度，其实嘛，什么颜色，大小都可以自定义，废话不说了，看吧。。。。
（1）values/attr.xml中这么写：
<?xml version="1.0" encoding="utf-8"?><resources> <!--设置指示条的个数的自定义属性--> <attr name="item_count" format="integer"></attr> <!--设置指示条宽度的放大系数--> <attr name="item_magnification" format="float"></attr> <declare-styleable name="ViewPagerIndicator"> <attr name="item_count" /> <attr name="item_magnification" /> </declare-styleable></resources>好了，定义完成，首先看什么，肯定要有哪些成员变量，和构造里面做了些什么~
（2）构造方法及成员变量
public class ViewPagerIndicator extends LinearLayout { /** * 绘制矩形的画笔 */ private Paint mPaint; /** * path构成一个矩形 */ private Path mPath; /** * 矩形的宽度 */ private int mTriangleWidth; /** * 矩形的高度 */ private int mTriangleHeight; private int mTriangleH; private static final float MAGNIFICATION_DEFAULT_TAB = (float) 3.0; /** * 矩形的宽度为单个Tab的1/3 */ private static final double RADIO_TRIANGEL = 1.0f / 3; /** * 矩形的最大宽度 */ private int dimension_triangel_width = (int) (getScreenWidth() / 3 * RADIO_TRIANGEL); /** * 初始时，矩形指示器的偏移量 */ private int mInitTranslationX; /** * 手指滑动时的偏移量 */ private float mTranslationX; /** * 默认的Tab数量 */ private static final int COUNT_DEFAULT_TAB = 3; /** * tab数量 */ private int mTabVisibleCount = COUNT_DEFAULT_TAB; /** * tab上的内容 */ private List<String> mTabTitles; /** * 与之绑定的ViewPager */ public ViewPager mViewPager; /** * 标题正常时的颜色 */ private static final int COLOR_TEXT_NORMAL = 0xFF999999; /** * 标题选中时的颜色 */ private static final int COLOR_TEXT_HIGHLIGHTCOLOR = 0xFF000000; public ViewPagerIndicator(Context context) { this(context, null); } public ViewPagerIndicator(Context context, AttributeSet attrs) { super(context, attrs); // 获得自定义属性，tab的数量 TypedArray a = context.obtainStyledAttributes(attrs, R.styleable.ViewPagerIndicator); mTabVisibleCount = a.getInt(R.styleable.ViewPagerIndicator_item_count, COUNT_DEFAULT_TAB); //设置指示条宽度的放大系数 float magnification = 1.0f / a.getFloat(R.styleable.ViewPagerIndicator_item_magnification, MAGNIFICATION_DEFAULT_TAB); dimension_triangel_width = (int) (getScreenWidth() / 3 * magnification); if (mTabVisibleCount < 0) mTabVisibleCount = COUNT_DEFAULT_TAB; a.recycle(); // 初始化画笔 mPaint = new Paint(); mPaint.setAntiAlias(true); mPaint.setColor(ContextCompat.getColor(context, R.color.TCF)); mPaint.setStyle(Style.FILL); //mPaint.setPathEffect(new CornerPathEffect(4)); }我擦，好多，其实主要就几个.......
最前面的6个都是和绘制那个矩形相关的，画笔决定了矩形的样式（颜色等），Path用于构造这个矩形（其实就是4条线的封闭合），然后就是矩形的宽度什么的。
接下来的两个：都带Translation，肯定是和矩形的位置相关的了~
剩下的就是Tab内容、数量。
看看我们构造方法里面：获得了自定义属性，即可见的Tab的数量，初始化了我们的画笔，setPathEffect，就是为了画的线的连接处，有点圆角当然这里我们不需要。
（3）. onFinishInflate和onSizeChanged
一些初始化工作，会在这两个方法里面做~~尺寸相关的，会在onSizeChanged回调里面进行设置~看看代码吧
/** * 设置布局中view的一些必要属性；如果设置了setTabTitles，布局中view则无效 */@Overrideprotected void onFinishInflate() { super.onFinishInflate(); int cCount = getChildCount(); if (cCount == 0) return; for (int i = 0; i < cCount; i++) { View view = getChildAt(i); LayoutParams lp = (LayoutParams) view .getLayoutParams(); lp.weight = 0; lp.width = getScreenWidth() / mTabVisibleCount; view.setLayoutParams(lp); } // 设置点击事件 setItemClickEvent();}（4）. 来设置点击事件
/** * 设置点击事件 */public void setItemClickEvent() { int cCount = getChildCount(); for (int i = 0; i < cCount; i++) { final int j = i; View view = getChildAt(i); view.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { mViewPager.setCurrentItem(j); } }); }}是不是很简单，主要是设置tab的点击事件，获取viewpager的对象调用setCurrentItem（）;方法就OK了
（5）. onSizeChanged()方法
/** * 初始化矩形的宽度 */@Overrideprotected void onSizeChanged(int w, int h, int oldw, int oldh) { super.onSizeChanged(w, h, oldw, oldh); mTriangleH = (int) (w / mTabVisibleCount * RADIO_TRIANGEL); // width mTriangleWidth = Math.min(dimension_triangel_width, dimension_triangel_width); //初始化矩形指示器 iniTrectangle(); // 初始时的偏移量 mInitTranslationX = getWidth() / mTabVisibleCount / 2 - mTriangleWidth / 2;}onSizeChanged，我们主要是确定矩形的宽度和Path去构造这个矩形。
initTriangle()中用Path去构造了一个矩形，这个很简单了~~
这里还初始化了mInitTranslationX，因为一开始显示的就在第一个Tab的中间位置。
矩形初始化完成了，是不是应该去看看它在哪进行绘制的~~
（6）dispatchDraw
/** * 绘制指示器 */@Overrideprotected void dispatchDraw(Canvas canvas) { canvas.save(); // 画笔平移到正确的位置 canvas.translate(mInitTranslationX + mTranslationX, getHeight() + 1); canvas.drawPath(mPath, mPaint); canvas.restore(); super.dispatchDraw(canvas);}在绘制子View之前，我们先绘制我们的矩形指示器~~
可以看到，我们通过canvas.translate移动画布，来把指示器画到了指定的位置~~当然了，记得save和restore.
看到，我们这里还有个mTranslationX，这个是动态变化的
（7）指示器绘制完成了，来设置关联的ViewPager。。。。// 设置关联的ViewPagerpublic void setViewPager(ViewPager mViewPager, int pos) { this.mViewPager = mViewPager; mViewPager.addOnPageChangeListener(new OnPageChangeListener() { @Override public void onPageSelected(int position) { // 设置字体颜色高亮 resetTextViewColor(); highLightTextView(position); // 回调 if (onPageChangeListener != null) { onPageChangeListener.onPageSelected(position); } } @Override public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels) { // 滚动 scroll(position, positionOffset); // 回调 if (onPageChangeListener != null) { onPageChangeListener.onPageScrolled(position, positionOffset, positionOffsetPixels); } } @Override public void onPageScrollStateChanged(int state) { // 回调 if (onPageChangeListener != null) { onPageChangeListener.onPageScrollStateChanged(state); } } }); // 设置当前页 mViewPager.setCurrentItem(pos); // 高亮 highLightTextView(pos);}关联上ViewPager以后，立刻注册addOnPageChangeListener，关于指示器的跟随移动，核心代码是：onPageScrolled中的
// 滚动
scroll(position, positionOffset);
这里注意下，我们不是把setOnPageChangeListener用了么，但是用户可能也需要监听这个接口，去干一些事，那么我们就需要给用户解决，于是我们自己定义一个类似的接口公布给用户：
（8）.ViewPager对外接口
/** * 对外的ViewPager的回调接口 */public interface PageChangeListener { public void onPageScrolled(int position, float positionOffset, int positionOffsetPixels); public void onPageSelected(int position); public void onPageScrollStateChanged(int state);}// 对外的ViewPager的回调接口private PageChangeListener onPageChangeListener;// 对外的ViewPager的回调接口的设置public void setOnPageChangeListener(PageChangeListener pageChangeListener) { this.onPageChangeListener = pageChangeListener;}（10）. 高亮文本和重置文本颜色
/** * 高亮文本 * * @param position */protected void highLightTextView(int position) { View view = getChildAt(position); if (view instanceof TextView) { ((TextView) view).setTextColor(COLOR_TEXT_HIGHLIGHTCOLOR); }}/** * 重置文本颜色 */private void resetTextViewColor() { for (int i = 0; i < getChildCount(); i++) { View view = getChildAt(i); if (view instanceof TextView) { ((TextView) view).setTextColor(COLOR_TEXT_NORMAL); } }}（11）. Scroll ，指示器的动态滚动
/** * 指示器跟随手指滚动，以及容器滚动 * * @param position * @param offset */public void scroll(int position, float offset) { /** * <pre> * 0-1:position=0 ;1-0:postion=0; * </pre> */ // 不断改变偏移量，invalidate mTranslationX = getWidth() / mTabVisibleCount * (position + offset); int tabWidth = getScreenWidth() / mTabVisibleCount; // 容器滚动，当移动到倒数最后一个的时候，开始滚动 if (offset > 0 && position >= (mTabVisibleCount - 2) && getChildCount() > mTabVisibleCount) { if (mTabVisibleCount != 1) { this.scrollTo((position - (mTabVisibleCount - 2)) * tabWidth + (int) (tabWidth * offset), 0); } else // 为count为1时 的特殊处理 { this.scrollTo( position * tabWidth + (int) (tabWidth * offset), 0); } } invalidate();}我去,对就是这样就可以实现了，指示器跟随滚动和我们的Tab跟随滚动~~
嗯，其实指示器跟随滚动上面说了，依赖mTranslationX，然后借着canvas.translate实现的~~也就是说，就一行去确定当前应该的偏移即可。
比如：从第0个Tab滑向第1个Tab:position为0，offset会0.0~1.0这么变化~我们的偏移量实际也就是增加 offset * 每个Tab的宽度~
好了，下面说容器滚动，其实容器滚动的x也是 offset * 每个Tab的宽度~；只不过，有个前提就是当前滑动的是可见的倒数第二个到最后一个，所以我们有个判断:
position >= (mTabVisibleCount - 2) ; 于是乎，我们在偏移的时候也有：(position - (mTabVisibleCount - 2)) * tabWidth ；如当前恰好是可见的倒数第二个到最后一个，
那么position - (mTabVisibleCount - 2)为0，偏移量也就是(tabWidth * offset)~~
当可见为0的时候，我们需要特殊处理下，也就是我们的else~
最后记得invalidate~~
（12）. 设置可见tab的数量
/** * 设置可见的tab的数量 * * @param count */public void setVisibleTabCount(int count) { this.mTabVisibleCount = count;}/** * 设置tab的标题内容 可选，可以自己在布局文件中写死 * * @param datas */public void setTabItemTitles(List<String> datas) { // 如果传入的list有值，则移除布局文件中设置的view if (datas != null && datas.size() > 0) { this.removeAllViews(); this.mTabTitles = datas; for (String title : mTabTitles) { // 添加view addView(generateTextView(title)); } // 设置item的click事件 setItemClickEvent(); }}欧拉，是的 ，完成了，是不是很激动，以后有一个万能的ViewPagerIndicator可用了O(∩_∩)O哈哈~。
有兴趣的童鞋可自定义多种形状的指示器比如qq的三角形，其他app的圆形等等吧
不会忘的，源码拿走不谢O(∩_∩)O哈哈~http://download.csdn.net/detail/wujainew/9482239
