js画图--mxgraph--helloword.html 第一个示例

helloword

?

第一个例子~!

?

<!Doctype html>
<html xmlns=http://www.w3.org/1999/xhtml>
	<head>
	<meta http-equiv=Content-Type content="text/html;charset=utf-8">
	<title>Hello, World! example for mxGraph</title>
	<!-- 如果不是在同一个目录的库,就设置根目录'mxBasePath' -->
	<script type="text/javascript">
		mxBasePath = '../src';
	</script>
	<!-- 加载和初始化库'mxClient.js' -->
	<script type="text/javascript" src="../src/js/mxClient.js"></script>

	<!-- 示例代码 -->
	<script type="text/javascript">
		//程序从这里开始。创建了一个示例图中的DOM节点与指定的ID。调用此函数时从onLoad事件处理程序的文件(见下文)
		function main(container)
		{
			//检查浏览器是否支持
			if (!mxClient.isBrowserSupported()) {
				//如果浏览器不支持,显示错误信息。
				mxUtils.error('Browser is not supported!', 200, false);
			} else {
				//能够实现在SVG中清晰呈现矩形,即:去锯齿效果
				mxRectangleShape.prototype.crisp = true;

				//在给定的容器中创建的图形
				var graph = new mxGraph(container);

				//还可以将图形设置成自适应大小
				//graph.setResizeContainer(true);

				//允许弹性选项
				new mxRubberband(graph);

				// 在对象中创建默认组件
				var parent = graph.getDefaultParent();

				//在图形中插入组件
				//开启模型的事务
				graph.getModel().beginUpdate();
				try {
					//插入点

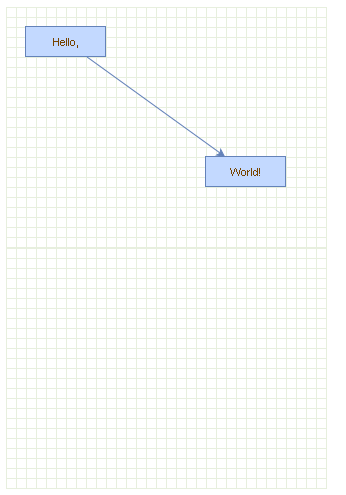

					var v1 = graph.insertVertex(parent, null, 'Hello,', 20, 20, 80, 30);
					var v2 = graph.insertVertex(parent, null, 'World!', 200, 150, 80, 30);
					//插入线
					var e1 = graph.insertEdge(parent, null, '', v1, v2);
				}
				finally {
					//事务结束
					graph.getModel().endUpdate();
				}
			}
		};
	</script>
</head>
<!-- 页面载入时启动程序 -->
<body onload="main(document.getElementById('graphContainer'))">
	<!-- 创建带网格壁纸和曲线的一个容器 -->
	<div id="graphContainer"
		style="position:relative;overflow:hidden;width:321px;height:241px;background:url('../examples/editors/images/grid.gif');cursor:default;">
	</div>
</body>
</html>

?

?

?

?

?
