关于wince6.0 的S5PV210 VGA 驱动程序的疑惑
我的Sate210的VGA早就做到1024*768的分辨率了，但是BT的是800*600居然很难找到合适的参数，我以为那几个参数不动，只是修改一下宽度和高度的大小就可以了，结果显示很糟糕，后来团队工程师写个LCD 和VGA wince调试助手，搞了几下，还是很难调试。今天早上我起来试试1280*720 的VGA显示分辨率，我发现S5pv210 的VGA在1024*768的情况下非常流畅，所以想这个210 支持1280*720 应该问题不大。开始显示有条纹，经过LCD和VGA小软件的调整，去除了条纹，显示图像也非常清晰细腻了，但是有个郁闷的问题解决不了，就是我的19 寸LCD显示不完整，邮编有一条黑边没法显示，黑边宽度接近10cm ，现在没时间调试，先上班去了，等下再想想是怎么回事。VGA显示器不像LCD，有自己的固定参数，只有一个帧率要求，看来这个只能慢慢试了。

// 2011.11.29 goooogleman
#if 1
LDI_INF((_T("[LDI:INF] Output Device Type [%d] = LDI_(SMRP)LDI_VGA1024_RGB\n\r"), g_ModuleType));
pDeviceInfo->VideoOutMode = DISP_VIDOUT_RGBIF;
pDeviceInfo->RGBINFO.RGBOutMode = DISP_16BIT_RGB565_P;
pDeviceInfo->RGBINFO.MIPIDSIen = MIPI_DSI_DIS;
pDeviceInfo->RGBINFO.RGBEvenOrder = RGB_ORDER_E_MASK;  //RGB_ORDER_E_RGB;
pDeviceInfo->RGBINFO.RGBOddOrder = RGB_ORDER_O_MASK;  //RGB_ORDER_O_RGB;
//pDeviceInfo->RGBINFO.uiWidth = 1024;
//pDeviceInfo->RGBINFO.uiHeight = 768;
pDeviceInfo->RGBINFO.uiWidth = 1280;
pDeviceInfo->RGBINFO.uiHeight = 720;
pDeviceInfo->RGBINFO.VBPD_Value = 23;
pDeviceInfo->RGBINFO.VFPD_Value = 1;
pDeviceInfo->RGBINFO.VSPW_Value = 4;
pDeviceInfo->RGBINFO.HBPD_Value = 210;
pDeviceInfo->RGBINFO.HFPD_Value = 75;
pDeviceInfo->RGBINFO.HSPW_Value = 61;
pDeviceInfo->RGBINFO.VCLK_Polarity = IVCLK_RISE_EDGE;
pDeviceInfo->RGBINFO.HSYNC_Polarity = IHSYNC_LOW_ACTIVE;
pDeviceInfo->RGBINFO.VSYNC_Polarity = IVSYNC_LOW_ACTIVE;
pDeviceInfo->RGBINFO.VDEN_Polarity = IVDEN_HIGH_ACTIVE;
pDeviceInfo->RGBINFO.VCLK_Source = CLKSEL_F_LCDCLK;
pDeviceInfo->RGBINFO.VCLK_Direction = CLKDIR_DIVIDED;
pDeviceInfo->RGBINFO.Frame_Rate = 60;    // VCLK > 24.5 MHz (Max 35.7 MHz)
pDeviceInfo->RGBINFO.VCLK_Gate = VCLK_NORMAL;
pDeviceInfo->RGBINFO.RGBSkipEn = RGB_SKIP_DISABLE;
pDeviceInfo->RGBINFO.RGBDummy = RGB_DUMMY_DISABLE;
pDeviceInfo->RGBINFO.PixelCompensation = PIXEL_COMP_DISABLE;

#endif

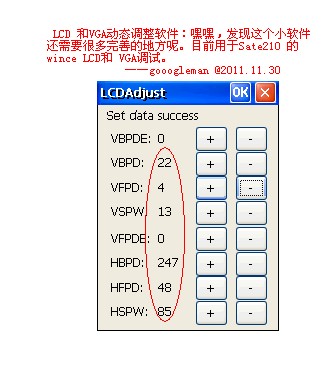

LCD 和VGA调整软件改成如下参数，就可以有明显好转了，希望可以跑1280*720.！

------解决方案--------------------

路过
------解决方案--------------------
wince真的不行了··？？还是只有您老会？
------解决方案--------------------
改个时序边沿试试
------解决方案--------------------

引用:

嘿嘿，这几天，喜事连连啊。

我的S5pv210 HDMI接口可以显示图像了，现在是720P，过阵子搞1080P 玩玩
还以后就是 S5pv210 VGA 1024*768 以及VGA 800*600 显示效果相当的惊人。

用同一个测试软件测试VGA显示能力
OK6410 48张图/s
我的S5pv210 是154张图/s

看的出来这个210 性能有多彪悍了。

O……

恭喜楼主！请问下你210的HDMI 720P显示可以在液晶屏上全屏显示吗？
