前言：

本文涵盖以下内容：交换机内部示意图；VLAN的含义与帧格式；port的access trunk hybrid三种工作模式是什么含义？交换机级联和堆叠的区别？交换机怎么配置？

交换机示意图

Vlan的含义与帧格式

Wiki上对VLAN（Virtual Local Area Network）的释义：

In computer networking, a single layer-2 network may be partitioned to create multiple distinct broadcast domains, which are mutually isolated so that packets can only pass between them via one or more routers; such a domain is referred to as a Virtual Local Area Network, Virtual LAN or VLAN.

VLAN是在OSI模型链路层中划分独立广播域用的，起到网络隔离的作用。用以保证网络安全性，灵活构建虚拟工作组等。

VLAN是在RFC的IEEE 802.1Q中定义的；思科专有协议ISL也有定义，但是与前者不太相同，下面会再提到。

含VLAN的链路层帧格式

IEEE 802.1Q在原以太网协议的DA到Type中间加入了4字节的VLAN标签。

名词解释一下：

SA，源MAC地址；

DA，目的MAC地址；

TPID（Tag Protocol Identifier），表明这是一个加了802.1Q标签的帧。TPID包含了一个固定的值0x8100；

TCI（Tag Control Information），包含了3个字段，用来表示VLAN具体信息；

CFI（Canonical Format Indicator），CFI值为0说明是规范格式，1为非规范格式。它被用在令牌环/源路由FDDI介质访问方法中来指示封装帧中所带地址的比特次序信息；

PCP（Priority Code Point），作为IEEE 802.1p优先权的参考，从0(最低)到7(最高)，用来对资料流(声音、影像、档案等)作传输的优先级；

VID（VLAN ID），一共4096个，指明自己本数据帧属于哪一个VLAN；

注意：数据帧中是否包含此VLAN标签，就是后面即将提到的tagged/untagged。

Native VLAN

默认情况下.交换机上所有的接口都在VLAN1(Native VLAN)下；

802.1Q和ISL协议的区别在于针对Native VLAN是否打标。ISL是全部都打，IEEE 802.1Q协议除了VLAN1不打标签之外其他的VLAN都打标签。其作用都是一样的,都能让TRUNK识别不同的VLAN。

access trunk hybrid三种工作模式

在配置交换机时，可以为没有端口配置这三种工作模式。这些模式的区别就在于如何对待携带VLAN标签的数据帧（tagged frame）。

通过对tagged frame的不同处理，进而达到不同模式的交换机组网。

对于交换机的每个端口，有两个重要的属性：

1、有一个pvid（Port VLAN ID），标识着该端口属于哪个VLAN。

2、有一个准许通过的vid列表（access模式没有该列表），用来判别那些tagged frame是否准许通过本接口。

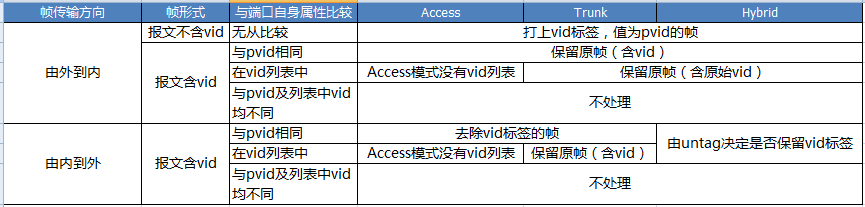

下面就是这三种模式在处理tagged/untagged frame时的区别：

图中的帧传输方向可以参考最上面的交换机示意图。

（经典组网说明即将补充……）
