使用SQLServer 2008的CDC功能实现数据变更捕获

最近由于工作需要，研究了一下2008 CDC功能，觉得还不错，下面整理了一下研究过程，虽然比较粗略，但是基本上能用了，如果有补充请大家回复，我视情况修改原帖，谢谢。

背景：

在SQLServer2008之前，对数据变更的捕获通常使用触发器、时间戳等低效高成本的功能来实现，所以很多系统都没有做数据变更或者仅仅对核心表做监控。

自从SQLServer2008引入了数据变更捕获功能（后面简称为CDC）后，解决了很多烦恼问题，如客户2个月前更改了一个数据，但是由于服务器空间不足，经常只能保留一个月的备份。此时客户为了逃避因为更改数据带来的较大负面影响，往往会把责任推给软件开发商或者运维商，如果此时有变更捕获的话，就有证据了，当然分析日志也能实现，但是比较痛苦。

适用环境：

仅在SQLServer2008（含）以后的企业版、开发版和评估版中可用。

详解：

CDC功能主要捕获SQLServer指定表的增删改操作，由于任何操作都会写日志（哪怕truncate），所以CDC的捕获来源于日志文件。日志文件会把更改应用到数据文件中，同时也会标记符合要求的数据标记为需要添加跟踪的项。然后通过一些配套函数，最后写入到数据仓库中。大概流程：

步骤：本文中以：AdventureWorks为例

第一步、对目标库显式启用CDC：

在当前库使用sys.sp_cdc_enable_db。返回0（成功）或1（失败）。注意，无法对系统数据库和分发数据库启用该功能。且执行者需要用sysadmin角色权限。

该存储过程的作用域是整个目标库。包含元数据、DDL触发器、cdc架构和cdc用户。

使用以下代码启用：

USE AdventureWorks

EXECUTE sys.sp_cdc_enable_db;

在一开始直接执行时，出现了报错信息：

消息22830，级别16，状态1，过程sp_cdc_enable_db_internal，第193 行

无法更新元数据来指示已对数据库AdventureWorks 启用了变更数据捕获。执行命令'SetCDCTracked(Value = 1)' 时失败。返回的错误为15517: '无法作为数据库主体执行，因为主体"dbo" 不存在、无法模拟这种类型的主体，或您没有所需的权限。'。请使用此操作和错误来确定失败的原因并重新提交请求。

这里引出了另外一个知识点：错误号 15517 的错误

这种错误会在很多地方出现，如还原数据库的时候也会有可能出现。共同点是：某个/些存储过程使用了具有WITHEXECUTE AS 的选项。使其在当前库具有了某个架构，但是当在别的地方执行时，由于没有这个架构，所以就报错，解决方法：

ALTER AUTHORIZATION ON DATABASE::[AdventureWorks] TO [sa]

经过检查，uspUpdateEmployeeHireInfo这个存储过程的确有：WITH EXECUTE AS CALLER

使用sa的原因是即使sa被禁用，sa还是存在的。所以不会报错。

现在重新执行：

USE AdventureWorks

EXECUTE sys.sp_cdc_enable_db;

启用成功，然后通过以下语句检查是否成功：

SELECT is_cdc_enabled,CASEWHENis_cdc_enabled=0THEN'CDC功能禁用'ELSE'CDC功能启用'END描述

FROM sys.databases

WHERE NAME = 'AdventureWorks'

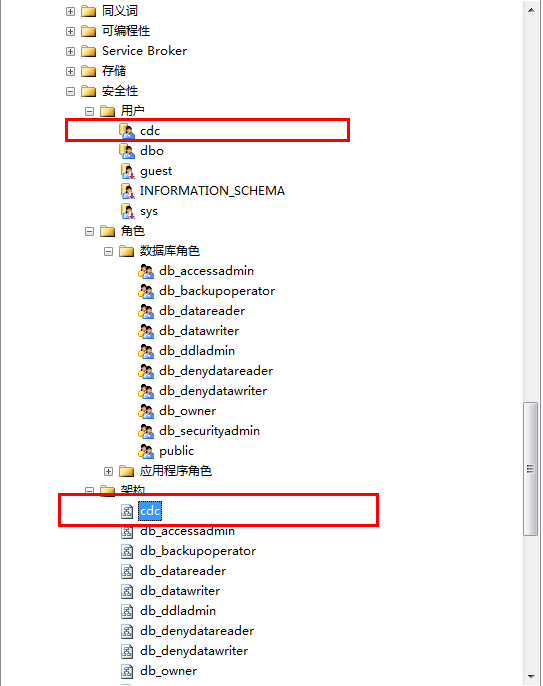

创建成功后，将自动添加CDC用户和CDC架构。

创建这两个用户、架构的原因是因为CDC要求独占方式使用这两个架构，所以要单独创建。如果存在了非CDC功能创建的CDC用户、架构的话，则需要先删除该cdc命名的架构，才能开启。

第二步、对目标表启用CDC：

使用db_owner角色的成员执行sys.sp_cdc_enable_table为每个需要跟踪的表创建捕获实例。然后通过sys.tables目录视图中的is_tracked_by_cdc列来判断是否创建成功。

默认情况下会对表的全部列做捕获。如果只需要对某些列做捕获，[email protected]_column_list参数指定这些列。

如果要把更改表放到文件组里的话，最好创建单独的文件组（最起码与源表独立）。

如果不想控制访问角色，[email protected]_name必须显式设置为null。

sys.sp_cdc_enable_table

[ @source_schema = ] 'source_schema',

[ @source_name = ] 'source_name' ,

[ @role_name = ] 'role_name'

[,[ @capture_instance = ] 'capture_instance' ]

[,[ @supports_net_changes = ] supports_net_changes ]

[,[ @index_name = ] 'index_name' ]

[,[ @captured_column_list = ] 'captured_column_list' ]

[,[ @filegroup_name = ] 'filegroup_name' ]

[,[ @partition_switch = ] 'partition_switch' ]

例子：

把HumanResources.Department 这个表开启变更捕获。

USE AdventureWorks

EXEC sys.sp_cdc_enable_table@source_schema='HumanResources',

@source_name = 'Department',@role_name= NULL

然后查询是否成功：

SELECT name ,

is_tracked_by_cdc ,

CASE WHEN is_tracked_by_cdc = 0 THEN 'CDC功能禁用'

ELSE 'CDC功能启用'

END 描述

FROM sys.tables

WHERE OBJECT_ID=OBJECT_ID('HumanResources.Department')

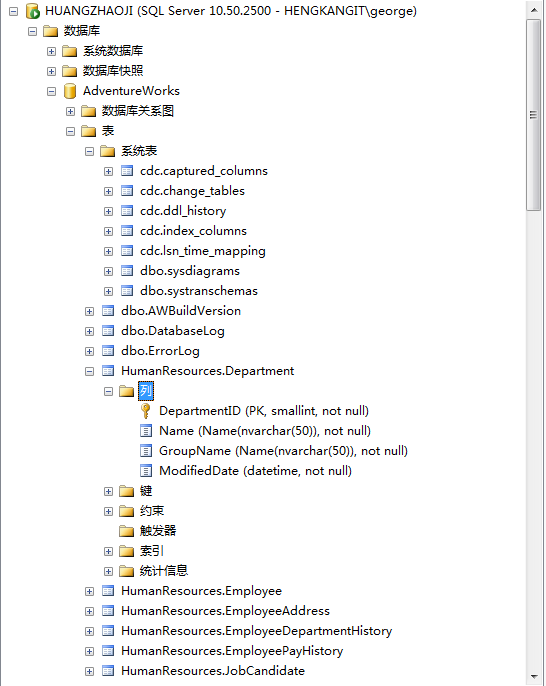

对表开启以后，可以在下图中看到多了很多cdc架构开头的表：

启动之后，可以看到SQLServer代理里面的作业，也出现了这两个作业：

下面列出相关的存储过程：

Sys.sp_cdc_add_job	说明及例子
Sys.sp_cdc_generate_wrapper_function	说明及例子
Sys.sp_cdc_change_job	说明及例子
Sys.sp_cdc_get_captured_columns	说明及例子
Sys.sp_cdc_cleanup_change_table	说明及例子
Sys.sp_cdc_get_ddl_history	说明及例子
Sys.sp_cdc_disable_db	说明及例子建议先禁用表，再禁用库
Sys.sp_cdc_help_change_data_capture	说明及例子
Sys.sp_cdc_disable_table	说明及例子
Sys.sp_cdc_help_jobs	说明及例子
Sys.sp_cdc_drop_job	说明及例子
Sys.sp_cdc_scan	说明及例子
Sys.sp_cdc_enable_db	说明及例子
Sys.sp_cdc_start_job	说明及例子
Sys.sp_cdc_enable_table	说明及例子
Sys.sp_cdc_stop_job	说明及例子

函数：

Cdc.fn_cdc_get_all_changes_<capture_instance>	说明及例子
Sys.fn_cdc_has_column_changed	说明及例子
Cdc.fn_cdc_get_net_changes_<capture_instance>	说明及例子
Sys.fn_cdc_increment_lsn	说明及例子
Sys.fn_cdc_decrement_lsn	说明及例子
Sys.fn_cdc_is_bit_set	说明及例子
Sys.fn_cdc_get_column_ordinal	说明及例子
Sys.fn_cdc_map_lsn_to_time	说明及例子
Sys.fn_cdc_get_max_lsn	说明及例子
Sys.fn_cdc_map_time_to_lsn	说明及例子
Sys.fn_cdc_get_min_lsn	说明及例子

案例：

下面开始从头到尾做一个实际案例：

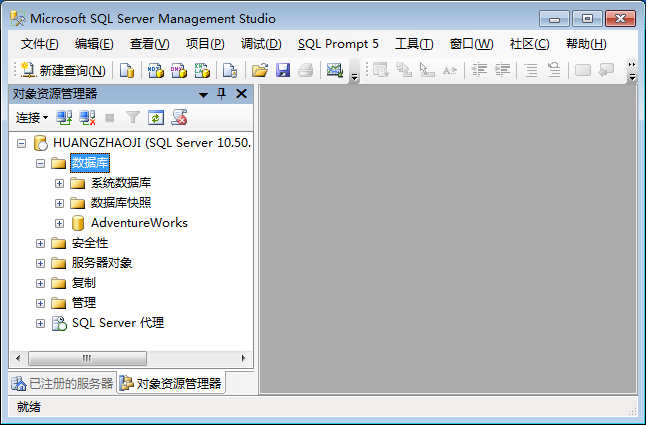

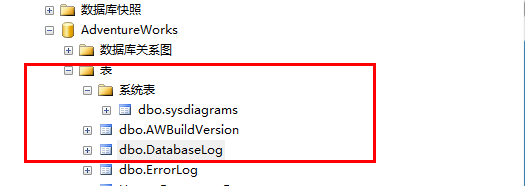

先检查原库的内容：可以看到系统表里面只有一个dbo.sysdiagrams表

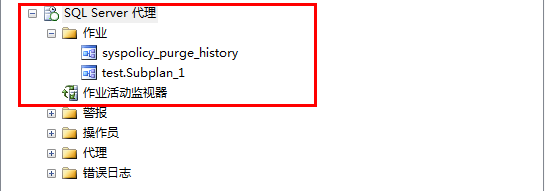

然后看看SQLServer代理：可以看到也没有相关的作业

步骤二：对数据库启用CDC数据库级别功能。必须显式启用：

Step1、执行以下语句：

USE AdventureWorks

EXEC sys.sp_cdc_enable_db

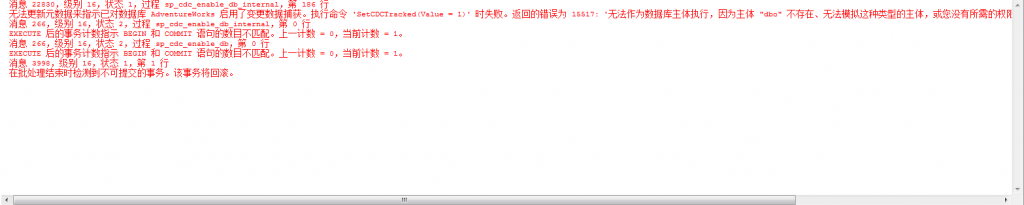

某些数据库可能存在一些存储过程包含有：execute as 等语句，此时会报错：

文字描述：

消息22830，级别16，状态1，过程sp_cdc_enable_db_internal，第186 行

消息266，级别16，状态2，过程sp_cdc_enable_db_internal，第0 行

EXECUTE 后的事务计数指示BEGIN 和COMMIT 语句的数目不匹配。上一计数= 0，当前计数= 1。

消息266，级别16，状态2，过程sp_cdc_enable_db，第0 行

EXECUTE 后的事务计数指示BEGIN 和COMMIT 语句的数目不匹配。上一计数= 0，当前计数= 1。

消息3998，级别16，状态1，第1 行

在批处理结束时检测到不可提交的事务。该事务将回滚。

如果出现这个错误，目前的解决方法是执行下面语句，原因已在开头说明，对于没有使用EXECUTE AS的库，一般不会有这样的问题：

ALTER AUTHORIZATIONON DATABASE::[AdventureWorks]TO [sa]

然后再次执行，就成功开启了：

USE AdventureWorks

EXEC sys.sp_cdc_enable_db

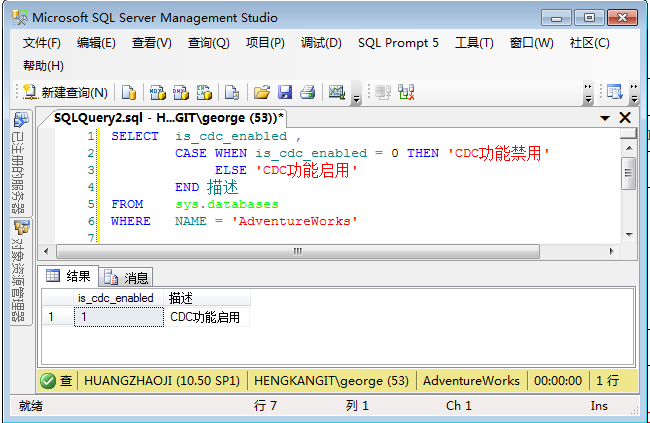

现在检查是否成功：

SELECT is_cdc_enabled ,

CASE WHEN is_cdc_enabled = 0 THEN 'CDC功能禁用'

ELSE 'CDC功能启用'

END 描述

FROM sys.databases

WHERE NAME = 'AdventureWorks'

现在检查表和作业：

作业没有改变

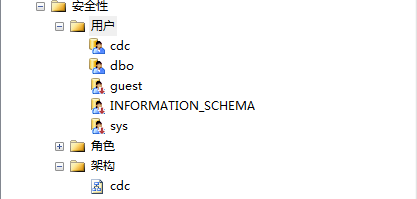

角色权限中多出了：

步骤三：对某些表开启捕获：

这里选择HumanResources.Department、Person.ADDRESS、Person.Contact开启：

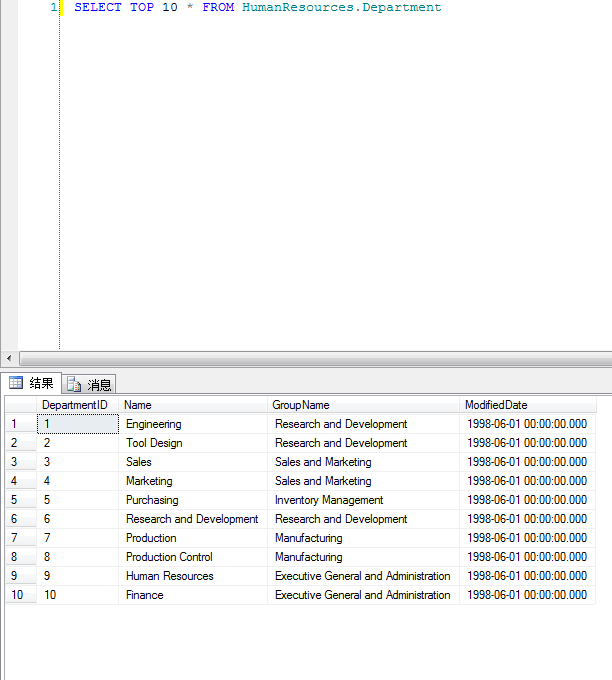

先来看开启之前的样子：

然后对该表开启：

USE AdventureWorks;

EXECUTE sys.sp_cdc_enable_table

@source_schema= N'HumanResources'

, @source_name= N'Department'

, @role_name= N'cdc_Admin'--可以自动创建

, @capture_instance=DEFAULT

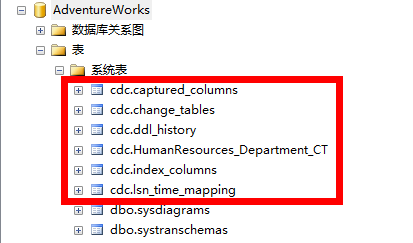

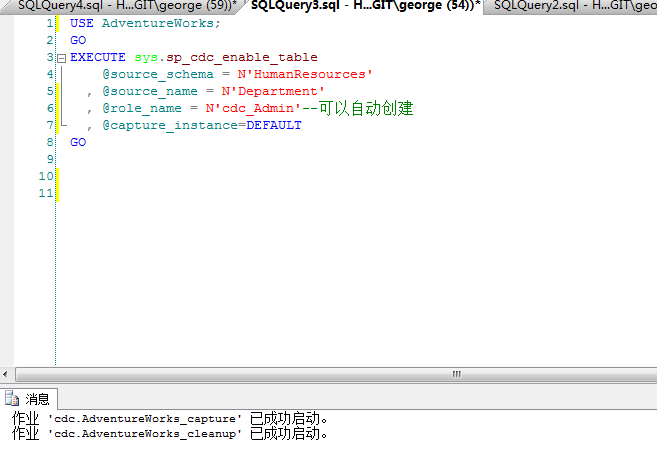

结果如图:

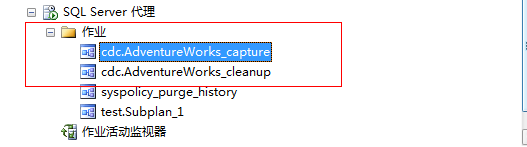

可以看到在创建的同时,也创建了两个作业: cdc.AdventureWorks_cleanup和cdc.AdventureWorks_capture

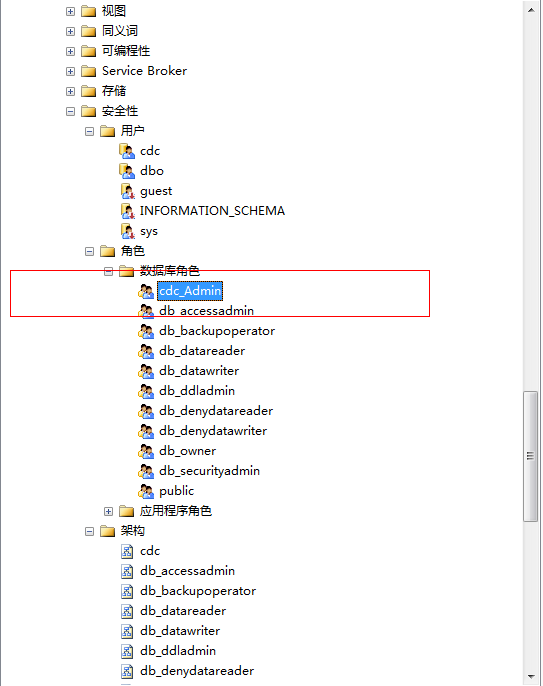

也可以看到多了一个角色CDC_ADMIN，是在上面语句中动态创建的：

按照上面步骤把另外两个表也开启了：

USE AdventureWorks;

EXECUTE sys.sp_cdc_enable_table

@source_schema= N'Person'

, @source_name= N'ADDRESS'

, @role_name= N'cdc_Admin'--可以自动创建

, @capture_instance=DEFAULT

EXECUTE sys.sp_cdc_enable_table

@source_schema= N'Person'

, @source_name= N'Contact'

, @role_name= N'cdc_Admin'--可以自动创建

, @capture_instance=DEFAULT

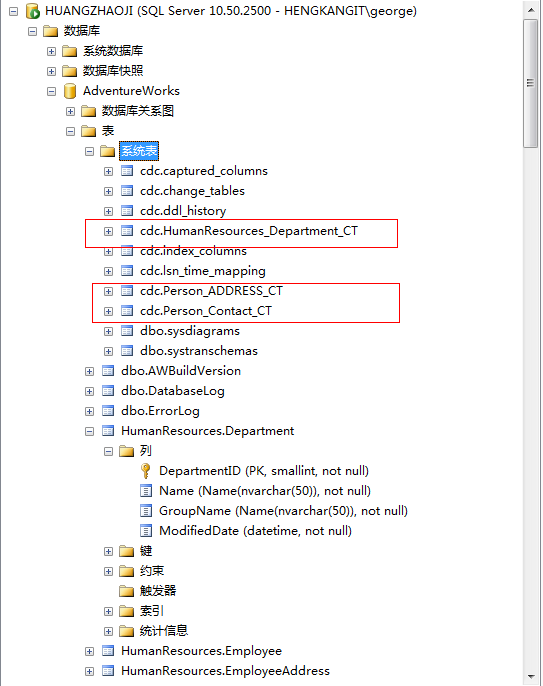

可以从系统表中看到：

了3个表，并且是刚才开启CDC功能的表。现在来检查是否开启成功：

SELECT name ,

is_tracked_by_cdc ,

CASE WHEN is_tracked_by_cdc = 0 THEN 'CDC功能禁用'

ELSE 'CDC功能启用'

END 描述

FROM sys.tables

WHERE OBJECT_ID IN(OBJECT_ID('HumanResources.Department'),

OBJECT_ID('Person.ADDRESS'),

OBJECT_ID('Person.Contact'))

结果如下：

步骤三：检验：

下面来改动数据：

然后把表中的数据复制一份：

INSERT INTO HumanResources.Department

(Name ,

GroupName ,

ModifiedDate

)

SELECT Name + '1' ,

GroupName + '1' ,

GETDATE()ModifiedDate

FROM HumanResources.Department

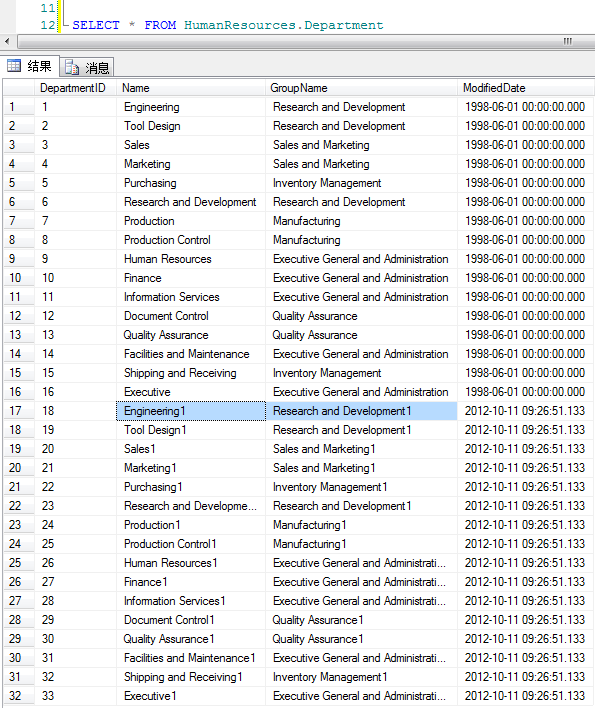

结果如下：

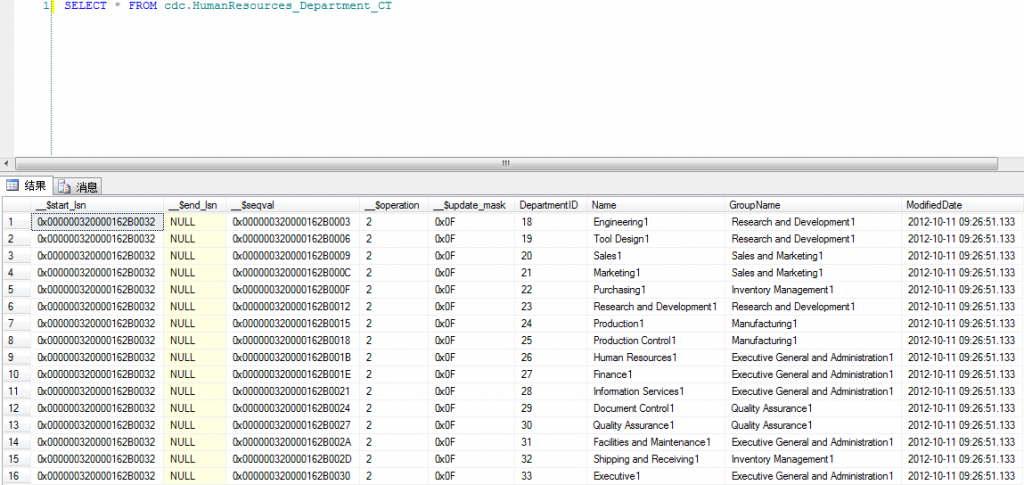

然后从cdc.HumanResources_Department_CT 表查询：

可以看到的确多了16条记录。这部分记录证明了，有16条数据从监控到目前为止做了改动，现在再来改动一下：

DELETE FROM HumanResources.DepartmentWHERE DepartmentID>17

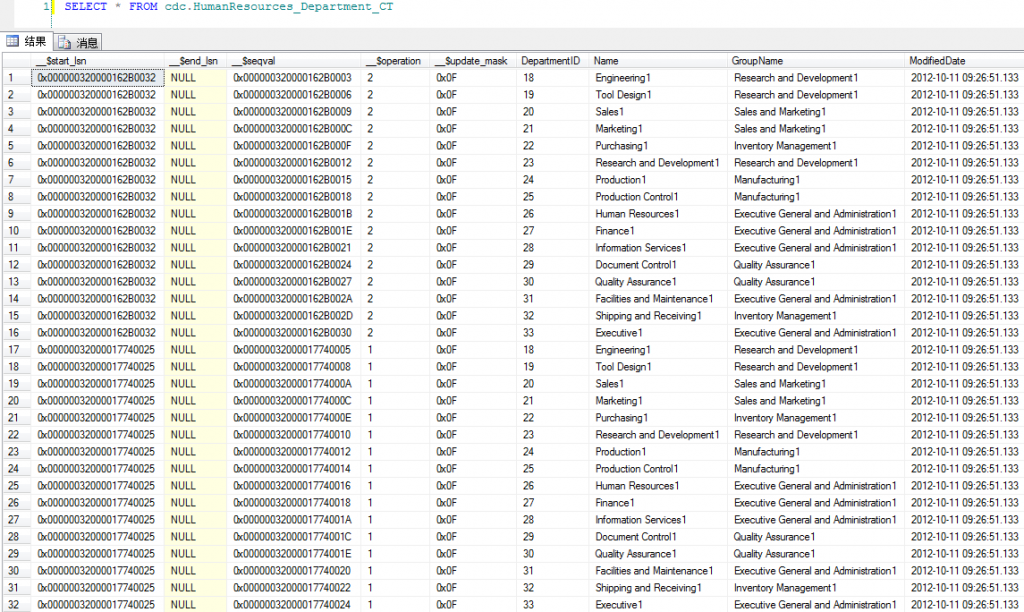

再查询cdc表，可以看到又多了16条记录：

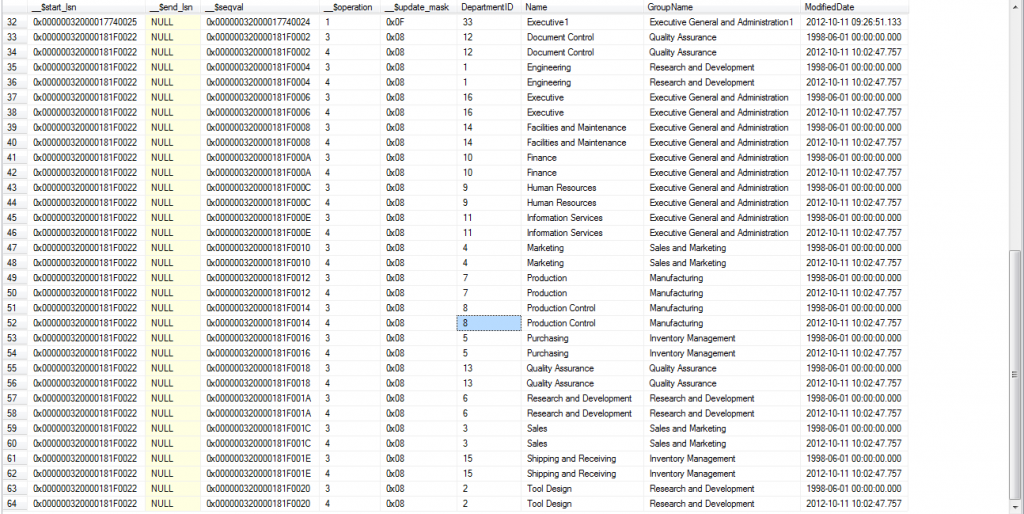

现在来做下update的实验：

UPDATE HumanResources.DepartmentSET ModifiedDate=GETDATE()

再查看：

现在来分析一下这个表：

可以在联机丛书上查看：cdc.<capture_instance>_CT 可以看到，这样命名的表，是用于记录源表更改的表。对于insert/delete操作，会有对应的一行记录，而对于update，会有两行记录。

对于__$operation列：1 = 删除、2= 插入、3= 更新（旧值）、4= 更新（新值）

对于__$start_lsn列：由于更改是来源与数据库的事务日志，所以这里会保存其事务日志的开始序列号（LSN）

但是微软不检查直接查询这类表，建议使用cdc.fn_cdc_get_all_changes_<捕获实例>和cdc.fn_cdc_get_net_changes_<capture_instance> 来查询

下文开始，来熟悉各种函数、存储过程的使用，并尝试一些不正常的操作。

日常使用情景：

1、查询已经开启的捕获实例：

由于可能不记得或者不知道开启了什么表的捕获，所以可以使用以下语句来查找：

--返回所有表的变更捕获配置信息

EXECUTE sys.sp_cdc_help_change_data_capture;

可以看到以下截图：

查看对某个实例(即表)的哪些列做了捕获监控:

EXEC sys.sp_cdc_get_captured_columns

@capture_instance ='HumanResources_Department' -- sysname

得到下图:

也可以从下面中查找配置信息：

SELECT * FROM msdb.dbo.cdc_jobs

如图：

2、查看当前配置使用sp_cdc_help_jobs：

从上文可以看到，启用cdc之后会自动创建了两个作业，可以先使用以下语句来查看：

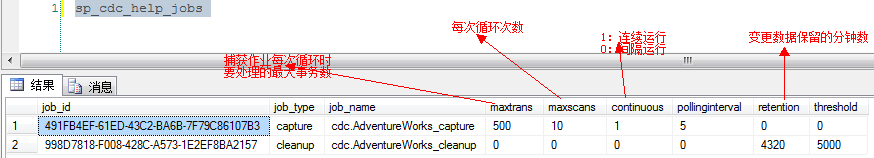

sp_cdc_help_jobs

得到的结果：

对于一个大型的OLTP系统，由于数据更改会非常频繁，变更表中的数据会非常多，如果存放过久（最久可以存放100年），那对数据库空间是非常大的挑战。此时可以调整上图中cdc.AdventureWorks_cleanup中retention（单位：分钟）。

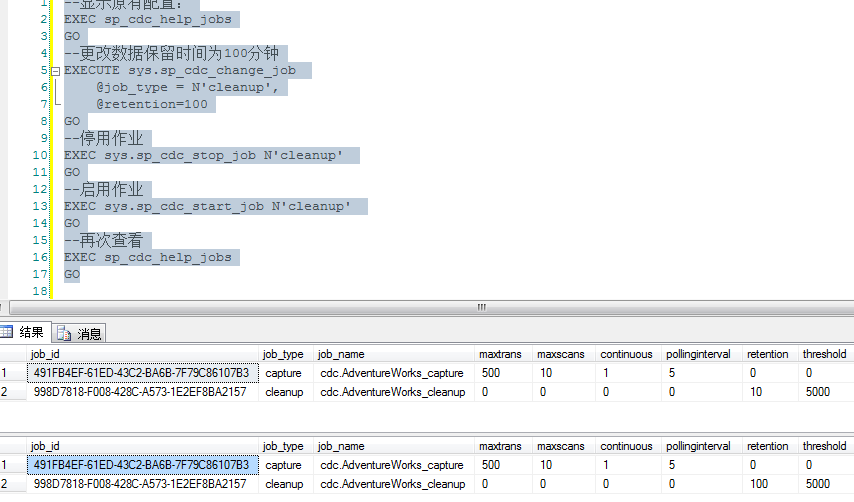

3、修改配置：sp_cdc_change_job：

--显示原有配置：

EXEC sp_cdc_help_jobs

--更改数据保留时间为分钟

EXECUTE sys.sp_cdc_change_job

@job_type= N'cleanup',

@retention=100

--停用作业

EXEC sys.sp_cdc_stop_jobN'cleanup'

--启用作业

EXEC sys.sp_cdc_start_jobN'cleanup'

--再次查看

EXEC sp_cdc_help_jobs

得到以下结果：

证明修改成功，此处注意，修改后要先停用（如果已经启用），再启用，才能生效。

4、停止/启用、删除/创建作业：

停止/开始作业，可以使用以下语句：

--停用作业

EXEC sys.sp_cdc_stop_jobN'cleanup'

--启用作业

EXEC sys.sp_cdc_start_jobN'cleanup'

删除作业：

EXEC sys.sp_cdc_drop_job@job_type= N'cleanup' -- nvarchar(20)

--查看作业

EXEC sys.sp_cdc_help_jobs

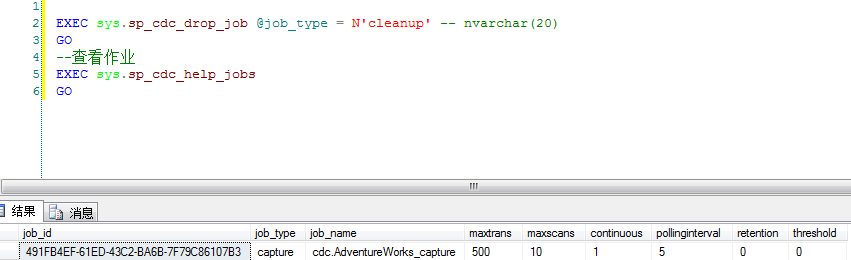

可以看到现在只剩下一个作业了:

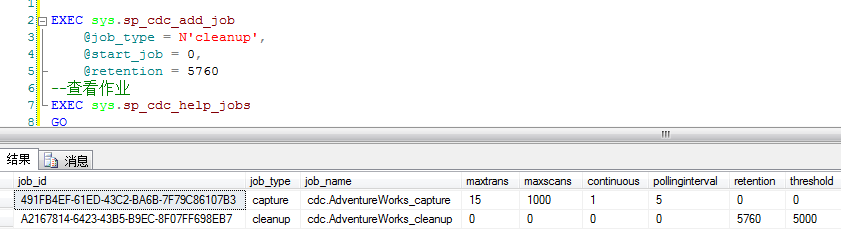

创建作业：

EXEC sys.sp_cdc_add_job

@job_type= N'cleanup',

@start_job = 0,

@retention = 5760

--查看作业

EXEC sys.sp_cdc_help_jobs

下面看到已经创建成功:

5、DDL变更捕获：

CDC除了捕获数据变更之外，还能捕获DDL操作的变化。前提是先要确保SQLServer 代理的启用，其实CDC功能都需要确保sql 代理正常运行，因为所有操作都通过代理中的两个作业来实现的。

现在先来对HumanResources.Department 表修改一下，把name的长度加长：

ALTER TABLEHumanResources.DepartmentALTER COLUMN Name NVARCHAR(120);

然后查询ddl记录表：

SELECT *

FROM cdc.ddl_history

可以看到：

由于在截图之前已经试了几次，所以里面有3条数据，之所以试了几次，就是因为上面所说的，忘了开SQL代理，所以查不出数据，所以切记要开启SQL代理。

6、使用CDC的函数来获取更改：

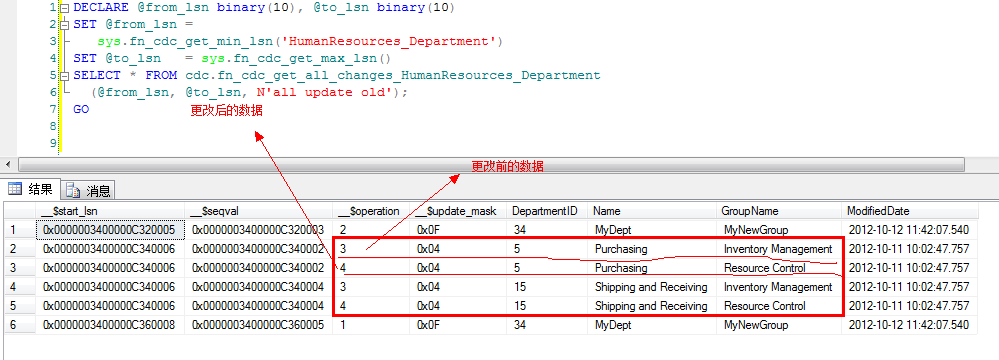

A、使用cdc.fn_cdc_get_all_changes_HumanResources_Department 函数报告捕获实例HumanResources_Department 的当前所有可用更改：

DECLARE @from_lsn binary(10),@to_lsn binary(10)

SET @from_lsn=

sys.fn_cdc_get_min_lsn('HumanResources_Department')

SET @to_lsn = sys.fn_cdc_get_max_lsn()

SELECT *FROM cdc.fn_cdc_get_all_changes_HumanResources_Department

(@from_lsn,@to_lsn, N'all update old');

B、获取某个时间段的更改信息：

先根据日志序列号（logsequence number ,LSN）来获取跟踪变更数据：

Sys.fn_cdc_map_time_to_lsn获取变更范围内的最大、最小LSN值。可以使用：

Smallest greater than;smallest greater than orequal;largest less than;largest less than or equal.

如查询某个时间段插入的数据：

--插入数据

INSERT INTOHumanResources.Department(name,GroupName,ModifiedDate)

VALUES('test','abc',GETDATE())

INSERT INTOHumanResources.Department(name,GroupName,ModifiedDate)

VALUES('test1','abc1',GETDATE())

--检查数据

DECLARE @bglsn VARBINARY(10)=sys.fn_cdc_map_time_to_lsn('smallest greater than or equal','2012-10-12 12:00:00.997')

DECLARE @edlsn VARBINARY(10)=sys.fn_cdc_map_time_to_lsn('largest less than or equal',GETDATE())

SELECT DepartmentID,GroupName,Name

FROM cdc.HumanResources_Department_CT

WHERE [__$operation]=2AND [__$start_lsn]BETWEEN @bglsn AND @edlsn

得到以下结果：

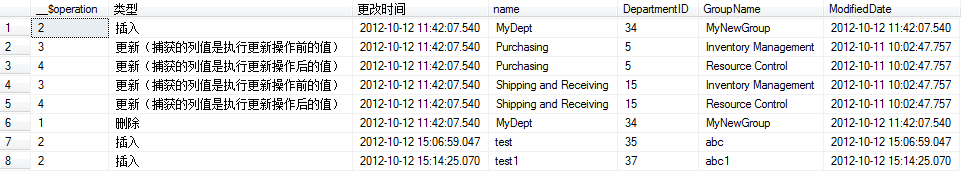

C、sys.fn_cdc_map_lsn_to_time 查询变更时间：

SELECT [__$operation] ,

CASE [__$operation] WHEN 1 THEN '删除'WHEN 2 THEN '插入' WHEN 3 THEN '更新（捕获的列值是执行更新操作前的值）'

WHEN 4 THEN '更新（捕获的列值是执行更新操作后的值）'END [类型],

sys.fn_cdc_map_lsn_to_time([__$start_lsn])[更改时间],

name ,

DepartmentID ,

GroupName ,

ModifiedDate

FROM cdc.HumanResources_Department_CT

结果:

注意,由于该表刚好有一个modfieddate字段,所以和更改时间相同.

D、获取LSN边界：

SELECT sys.fn_cdc_get_max_lsn()[数据库级别的最大LSN],

sys.fn_cdc_get_min_lsn('cdc.HumanResources_Department_CT')[捕获实例的lsn]

结果如下：

这两个值可以用于上面提到的函数里面用于筛选数据之用。

以上是一边测试一边记录的结果，可能存在很多片面的地方，欢迎拍砖
