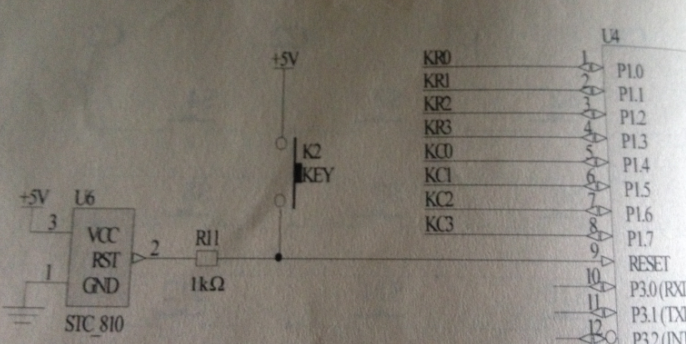

这应该是复位电路吧，我想请教一下图片中那个矩形框是什么呀，这样画原理图外人不能看懂吧，还是我很无知，求大神指点。
------解决方案--------------------
这原理图很简单啊,不知道楼主在想什么
U6是复位芯片,型号下面写了的
楼主觉得这样画有问题?
------解决方案--------------------
硬件我还比较欠缺，不认识STC_810这个芯片，不过依照以前的经验，看到它是连到单片机的复位引脚上，猜测是复位芯片。
具体的复位芯片怎么工作的就不清楚了
------解决方案--------------------
在google搜“STC_810”
------解决方案--------------------
单从原理图看,就可以看出这个是起复位作用的芯片.
深入点,它是个检测电源电压,在大于某值或小于某值时,输出不同电平的IC.
一般应用是在电源电压低于某值时,让单片机复位.
目的:一般在打开电源时/电源不稳定时,让电源稳定到某一值以上时/外围电路都处于一个比较稳定的工作电压范围时/单片机处于正常工作电压范围时,开启单片机程序运行.在不稳定的值以下时,单片机一直处于复位状态.
