NRF2401的这个程序如何收发不了麻烦看一下，还有如何验证接收了

热度：120   发布时间：2016-04-28 14:51:06.0
NRF2401的这个程序怎么收发不了麻烦看一下，还有怎么验证接收了。
#include <reg52.h>
#include <intrins.h>

typedef unsigned char uchar;
typedef unsigned char uint;
//****************************************IO端口定义***************************************
//****************************************NRF24L01端口定义***************************************
sbit  MISO =P1^5;
sbit  MOSI =P1^1;
sbit SCK     =P1^6;
sbit CE     =P1^7;
sbit CSN =P1^2;
sbit IRQ =P1^0;
//************************************按键***************************************************
sbit KEY1=P3^4;
//************************************蜂明器***************************************************
sbit  LED=P3^5;
//*********************************************NRF24L01*************************************
#define TX_ADR_WIDTH    5    // 5 uints TX address width
#define RX_ADR_WIDTH    5    // 5 uints RX address width
#define TX_PLOAD_WIDTH  20   // 20 uints TX payload
#define RX_PLOAD_WIDTH  20   // 20 uints TX payload
uint const TX_ADDRESS[TX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //本地地址
uint const RX_ADDRESS[RX_ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //接收地址
//***************************************NRF24L01寄存器指令*******************************************************
#define READ_REG        0x00   // 读寄存器指令
#define WRITE_REG       0x20  // 写寄存器指令
#define RD_RX_PLOAD     0x61   // 读取接收数据指令
#define WR_TX_PLOAD     0xA0   // 写待发数据指令
#define FLUSH_TX        0xE1  // 冲洗发送 FIFO指令
#define FLUSH_RX        0xE2   // 冲洗接收 FIFO指令
#define REUSE_TX_PL     0xE3   // 定义重复装载数据指令
#define NOP             0xFF   // 保留
//*************************************SPI(nRF24L01)寄存器地址****************************************************
#define CONFIG          0x00  // 配置收发状态，CRC校验模式以及收发状态响应方式
#define EN_AA           0x01  // 自动应答功能设置
#define EN_RXADDR       0x02  // 可用信道设置
#define SETUP_AW        0x03  // 收发地址宽度设置
#define SETUP_RETR      0x04  // 自动重发功能设置
#define RF_CH           0x05  // 工作频率设置
#define RF_SETUP        0x06  // 发射速率、功耗功能设置
#define STATUS          0x07  // 状态寄存器
#define OBSERVE_TX      0x08  // 发送监测功能
#define CD              0x09  // 地址检测
#define RX_ADDR_P0      0x0A  // 频道0接收数据地址
#define RX_ADDR_P1      0x0B  // 频道1接收数据地址
#define RX_ADDR_P2      0x0C  // 频道2接收数据地址
#define RX_ADDR_P3      0x0D  // 频道3接收数据地址
#define RX_ADDR_P4      0x0E  // 频道4接收数据地址
#define RX_ADDR_P5      0x0F  // 频道5接收数据地址
#define TX_ADDR         0x10  // 发送地址寄存器
#define RX_PW_P0        0x11  // 接收频道0接收数据长度
#define RX_PW_P1        0x12  // 接收频道0接收数据长度
#define RX_PW_P2        0x13  // 接收频道0接收数据长度
#define RX_PW_P3        0x14  // 接收频道0接收数据长度
#define RX_PW_P4        0x15  // 接收频道0接收数据长度
#define RX_PW_P5        0x16  // 接收频道0接收数据长度
#define FIFO_STATUS     0x17  // FIFO栈入栈出状态寄存器设置
//**************************************************************************************
void Delay(unsigned int s);
void inerDelay_us(unsigned char n);
void init_NRF24L01(void);
uint SPI_RW(uint uchar);
uchar SPI_Read(uchar reg);
void SetRX_Mode(void);
uint SPI_RW_Reg(uchar reg, uchar value);
uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars);
uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars);
unsigned char nRF24L01_RxPacket(unsigned char* rx_buf);
void nRF24L01_TxPacket(unsigned char * tx_buf);
//*****************************************长延时*****************************************
void Delay(unsigned int s)
{
unsigned int i;
for(i=0; i<s; i++);
for(i=0; i<s; i++);
}
//******************************************************************************************
uint  bdata sta;   //状态标志
sbit RX_DR =sta^6;
sbit TX_DS =sta^5;
sbit MAX_RT =sta^4;
/******************************************************************************************
/*延时函数
/******************************************************************************************/
void inerDelay_us(unsigned char n)
{
for(;n>0;n--)
_nop_();
}
//****************************************************************************************
/*NRF24L01初始化
//***************************************************************************************/
void init_NRF24L01(void)
{
    inerDelay_us(100);
  CE=0;    // chip enable;芯片选通
  CSN=1;   // Spi disable;spi禁用
  SCK=0;   // Spi clock line init high;spi初始化时钟线高
SPI_Write_Buf(WRITE_REG + TX_ADDR, TX_ADDRESS, TX_ADR_WIDTH);    // 写本地地址
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, RX_ADDRESS, RX_ADR_WIDTH); // 写接收端地址
SPI_RW_Reg(WRITE_REG + EN_AA, 0x01);      //  频道0自动 ACK应答允许
SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x01);  //  允许接收地址只有频道0，如果需要多频道可以参考Page21
SPI_RW_Reg(WRITE_REG + RF_CH, 0);        //   设置信道工作为2.4GHZ，收发必须一致
SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //设置接收数据长度，本次设置为20字节
SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07);    //设置发射速率为1MHZ，发射功率为最大值0dB
}
/****************************************************************************************************
/*函数：uint SPI_RW(uint uchar)
/*功能：NRF24L01的SPI写时序
/****************************************************************************************************/
uint SPI_RW(uint uchar)
{
uint bit_ctr;
    for(bit_ctr=0;bit_ctr<8;bit_ctr++) // output 8-bit
    {
MOSI = (uchar & 0x80);         // output 'uchar', MSB to MOSI
uchar = (uchar << 1);           // shift next bit into MSB..;左移
SCK = 1;                      // Set SCK high..
uchar |= MISO;          // capture current MISO bit
SCK = 0;               // ..then set SCK low again
    }
    return(uchar);              // return read uchar
}
/****************************************************************************************************
/*函数：uchar SPI_Read(uchar reg)
/*功能：NRF24L01的SPI时序
/****************************************************************************************************/
uchar SPI_Read(uchar reg)
{
uchar reg_val;

CSN = 0;                // CSN low, initialize SPI communication...初始化spi通道
SPI_RW(reg);            // Select register to read from..
reg_val = SPI_RW(0);    // ..then read registervalue
CSN = 1;                // CSN high, terminate SPI communication;终止spi通道

return(reg_val);        // return register value
}
/*功能：NRF24L01读写寄存器函数
/****************************************************************************************************/
uint SPI_RW_Reg(uchar reg, uchar value)
{
uint status;

CSN = 0;                   // CSN low, init SPI transaction
status = SPI_RW(reg);      // select register
SPI_RW(value);             // ..and write value to it..
CSN = 1;                   // CSN high again

return(status);            // return nRF24L01 status uchar
}
/*函数：uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)
/*功能: 用于读数据，reg：为寄存器地址，pBuf：为待读出数据地址，uchars：读出数据的个数
/****************************************************************************************************/
uint SPI_Read_Buf(uchar reg, uchar *pBuf, uchar uchars)
{
uint status,uchar_ctr;

CSN = 0;                     // Set CSN low, init SPI tranaction
status = SPI_RW(reg);        // Select register to write to and read status uchar

for(uchar_ctr=0;uchar_ctr<uchars;uchar_ctr++)
pBuf[uchar_ctr] = SPI_RW(0);    //

CSN = 1;

return(status);                    // return nRF24L01 status uchar
}
/*函数：uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)
/*功能: 用于写数据：为寄存器地址，pBuf：为待写入数据地址，uchars：写入数据的个数
/*********************************************************************************************************/
uint SPI_Write_Buf(uchar reg, uchar *pBuf, uchar uchars)
{
uint status,uchar_ctr;

CSN = 0;            //SPI使能
status = SPI_RW(reg);
for(uchar_ctr=0; uchar_ctr<uchars; uchar_ctr++) //
SPI_RW(*pBuf++);
CSN = 1;           //关闭SPI
return(status);    //
}
/*函数：void SetRX_Mode(void)
/*功能：数据接收配置
/****************************************************************************************************/
void SetRX_Mode(void)
{
CE=0;
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0f);    // IRQ收发完成中断响应，16位CRC ，主接收
CE = 1;
inerDelay_us(130);
}
/*函数：unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)
/*功能：数据读取后放如rx_buf接收缓冲区中
/******************************************************************************************************/
unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)
{
    unsigned char revale=0;
sta=SPI_Read(STATUS); // 读取状态寄存其来判断数据接收状况
if(RX_DR) // 判断是否接收到数据
{
    CE = 0;  //SPI使能
SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);// read receive payload from RX_FIFO buffer
revale =1; //读取数据完成标志
}
SPI_RW_Reg(WRITE_REG+STATUS,sta);   //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标志
return revale;
}
/*函数：void nRF24L01_TxPacket(unsigned char * tx_buf)
/*功能：发送 tx_buf中数据
void nRF24L01_TxPacket(unsigned char * tx_buf)
{
CE=0; //StandBy I模式
SPI_Write_Buf(WRITE_REG + RX_ADDR_P0, TX_ADDRESS, TX_ADR_WIDTH); // 装载接收端地址
SPI_Write_Buf(WR_TX_PLOAD, tx_buf, TX_PLOAD_WIDTH);   // 装载数据
SPI_RW_Reg(WRITE_REG + CONFIG, 0x0e);     // IRQ收发完成中断响应，16位CRC，主发送
CE=1;  //置高CE，激发数据发送
inerDelay_us(10);
}
void main(void)
{
unsigned char tf =0;
unsigned char TxBuf[20]={0};  //
unsigned char RxBuf[20]={0};
    init_NRF24L01() ;
TxBuf[1] = 1 ;
TxBuf[2] = 1 ;
nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer data
Delay(6000);
while(1)
{
     if(KEY1 ==0 )
   {
    TxBuf[1] = 1 ;
    tf = 1 ; LED=0;
    }
   if (tf==1)
       {
nRF24L01_TxPacket(TxBuf); // Transmit Tx buffer data
TxBuf[1] = 0x00;
TxBuf[2] = 0x00;
tf=0;
Delay(1000);LED=1;
   }
SetRX_Mode();
nRF24L01_RxPacket(RxBuf);
if( RxBuf[1]==1)
{
LED=0;
}
Delay(1000);LED=1;
RxBuf[1] = 0x00;
RxBuf[2] = 0x00;
}

}
请问为什么这个程序收发不了？
------解决思路----------------------
我是这样调的；先调单个2401，通过读寄存器看是否配置成功；
看看地址是否正确，本机和目标地址
------解决思路----------------------
上个月刚好做了个NRF24L01的项目。看你这个代码，似乎是那个模块提供的收发的demo，我之前也是从这个demo开始的，现在已经做得比那个复杂多了。

这个demo应该是可用的，你应该一步一步的查问题。

你确认发数据那边是对的吗，是正常的发数据吗，是不是一直再发数据。

硬件上，你的收发两个模块的管脚定义和代码是对应的吗？

SPI读写寄存器可以吗，这是最基本的。

然后是收发的设置对吗？

你的硬件，是你自己做的还是买的模块，有没有可能射频天线外围有问题。


很多细小的问题都需要一步一步的查,，但不管怎么样总能查清楚的。
------解决思路----------------------
引用:

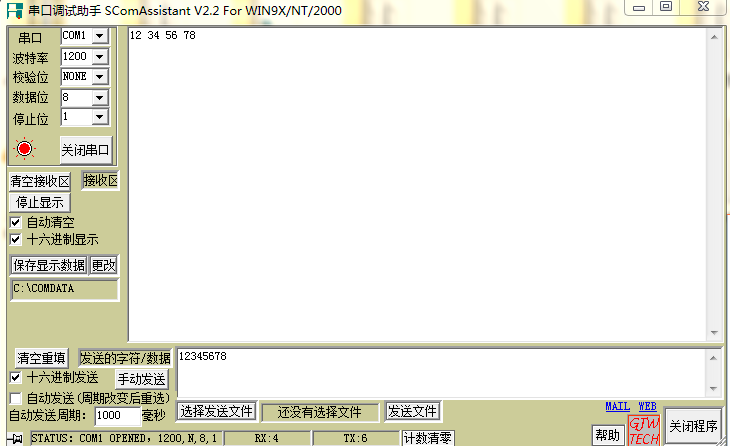

,这是串口助手调试没有问题，怎么接收不到NRF2401的发送的数据。


你搞笑啊，NRF24L01和串口有什么关系么，你这样能收到数据才怪！

你自己贴了一大堆代码上来，自己却根本没搞清楚流程和逻辑，你到底打算怎么调？
