以前做的
老货，放这里存档。
老规矩，源码打头
点我下载（一分不要）
注意：因为用了 RTOS 又没有随时 Idle，所以耗电很惊人，
新的 9V 电池大约工作 10~30 分钟，如果你打算用我这个设计，
最好是加上省电的代码（没事就 Power-down），或者干脆插
AC（9V，可以用路由器的）
--------看起来很美好------
玩单片机，就是以单片机控制一切。那么做定时器，需要哪些功能？
1. 可以定时
可以定时很笼统，你要定好到底多长的范围，1 小时？1 天？1 年？1 辈子？（笑）
另外，我们爱好者做东西，必须要看手里有器件来定，比如我手里只有 1 位 7 段管，16x2 的液晶
我做一个简单的定时器而已，不可能用液晶吧？所以决定用 7 段管
不管是煮饭做菜，还是敷面膜泡澡，99 分钟足够，而且只需要 2 个 7 段管，20 pin，
再复用下数据，10 pin 单片机消耗
2. 时间可修改
不能修改的定时器，你觉得有多大用处？那是定时炸弹用的。。
所以需要修改时间，那么准备几颗按键是肯定的了多少颗合适呢？在不复用按键的情况下
我认为 3 颗较好，「十位分钟」「个位分钟」「确定」
3. 到时间提醒
时间到了需要提醒，那么，蜂鸣器登场
刚好我有带震荡的蜂鸣器，9~15V，声音巨大，经试验，5V 供电声音仍很大，但在可接受的程度
4. 快速简单的开发
最简单的，使用 RTOS，刚好 Keil 自带 RTX51Tiny
于是，开始设计
------设计来了--------

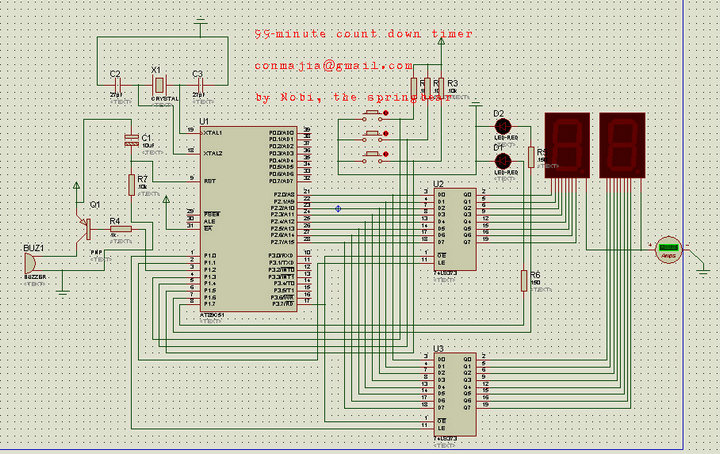

电路图（如果看不清楚，源码里面有 .dsn 文件，用 Proteus 打开就行）
单片机选用型号无所谓，因为所有源码都是按标准 8051 来的
373 用来锁数码管显示的，其实完全可以去掉。
另外数码管没有加限流电阻，亮度很高（真的很高，刺眼啊）
软件方面，思路很简单，用按钮设定分钟数（0-99），确定开始倒数，再次确定暂停，再次确定继续
倒数过程中除「确定」外，其余按键无效。时间到后蜂鸣器报警，按任意键停止报警，计时复位
如果长时间不按，大概响多少声后自动停止（免得响到没电）
就这么简单

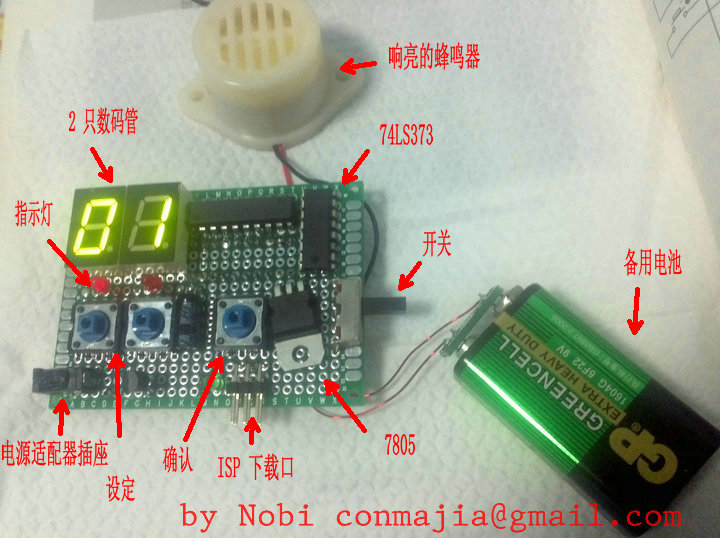

于是，开始动手制作，万能的洞洞板登场

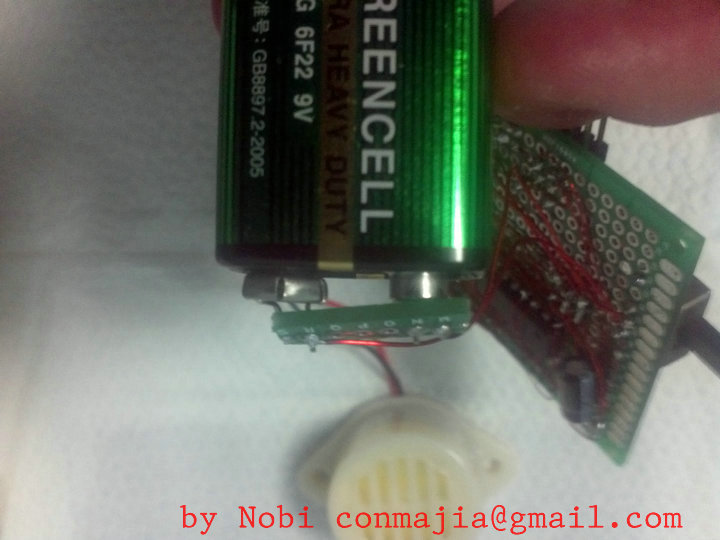

背面连线没有拍照片，全部用漆包线飞的，参考这张图

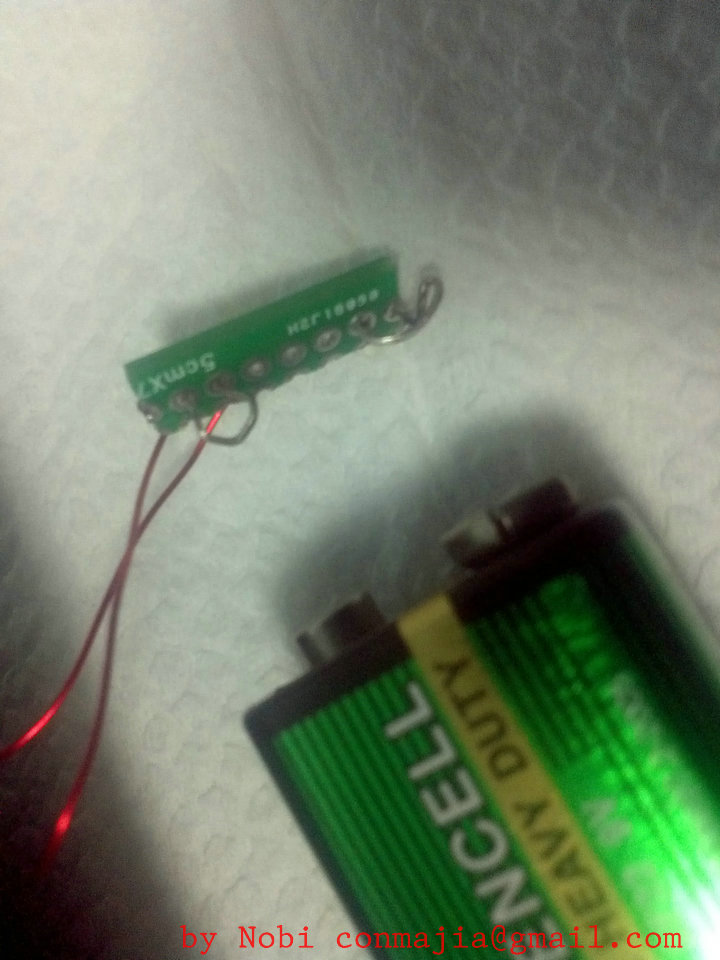

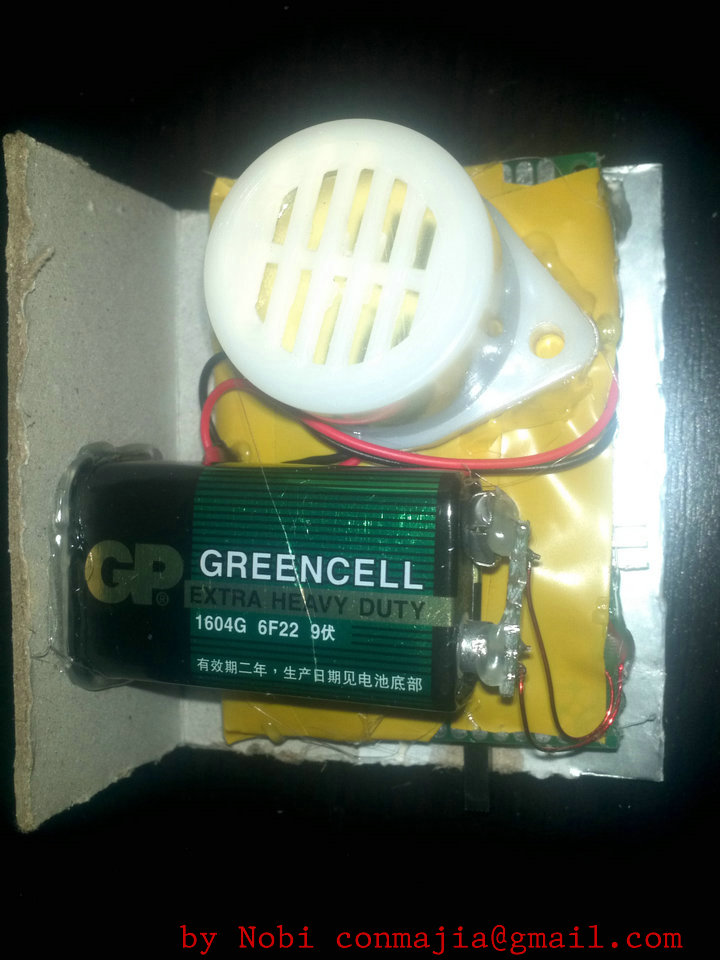

电池因为找不到电池帽，所以自己 DIY 了一个，像这样

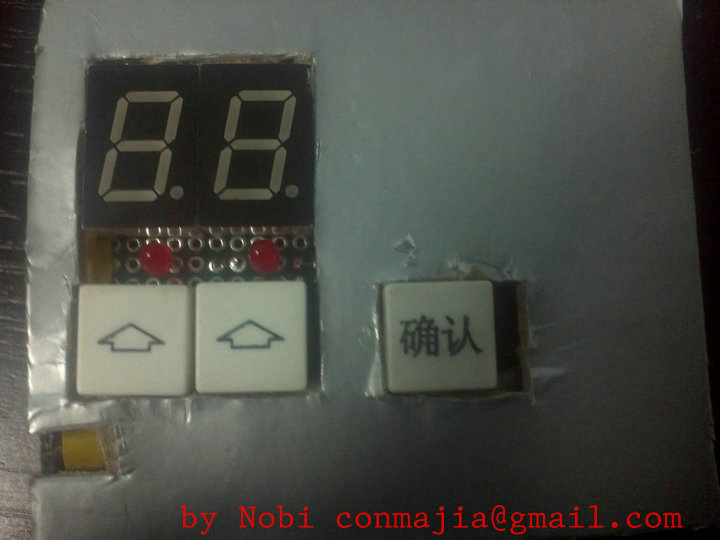

调试完成后，装上硬纸壳做的面板

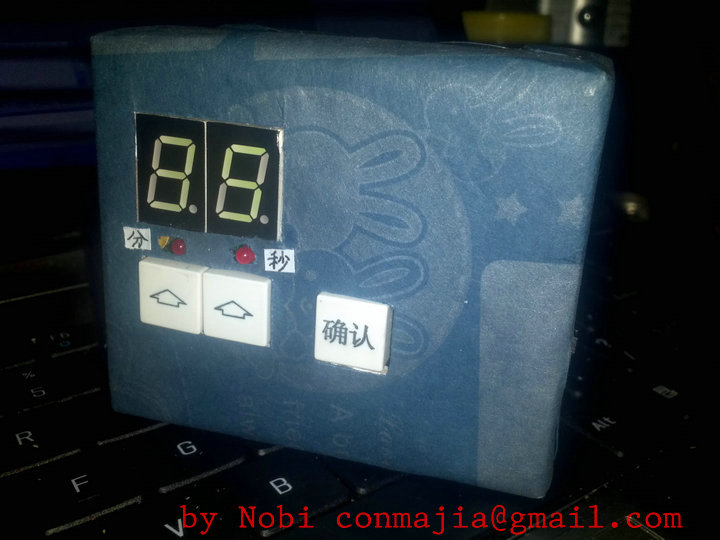

最后，为了美观，在外面贴上一层礼品纸，完成！
（注意看，电池没电了，字很模糊）

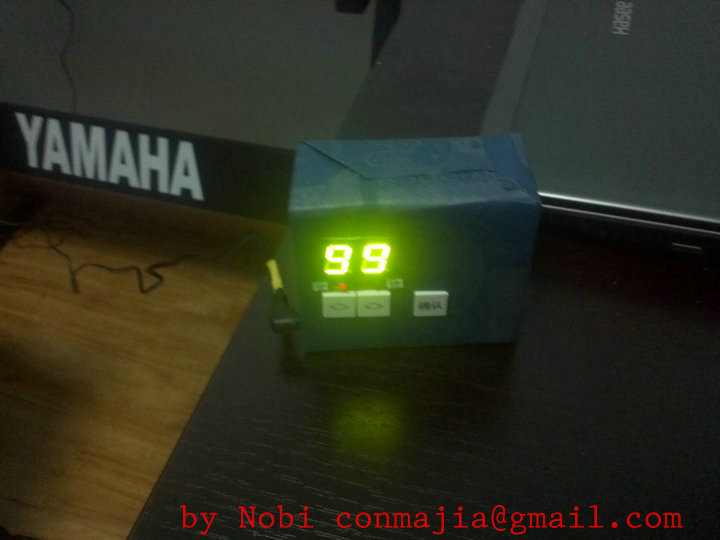

一般说来，由于没有照省电设计，用的时候还得插上电源。。得亏设计时预留了电源口

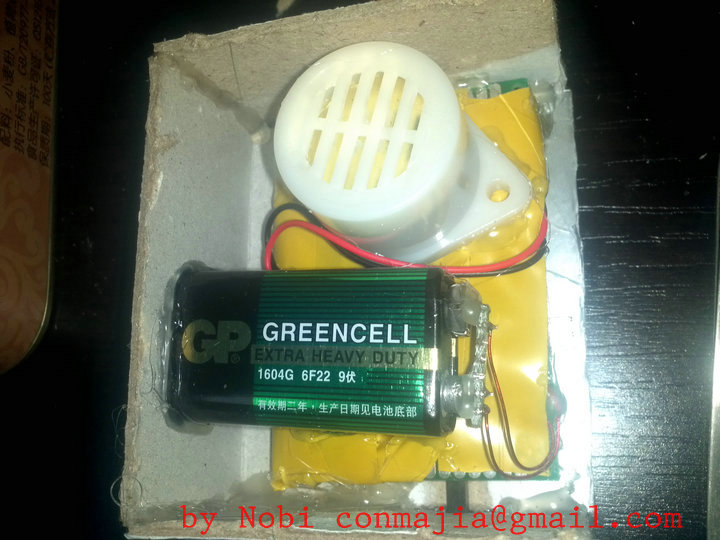

打完收工。整机尺寸约拳头大小。
其实是个很简单的东西。
据我计算，如果把 373 省了，7805 换成开关电源，软件里每秒定时后就休眠，
这样一块电池连续使用 1 整天应该不在话下（掰的，别信）
