一.独立按键实验

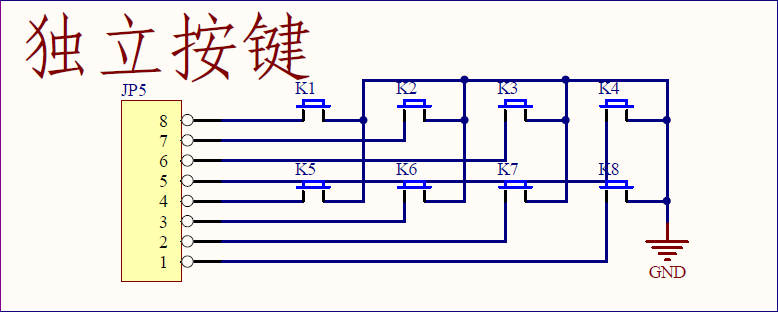

1.电路原理图

2.说明：使用排线连接JP10的和JP12，JP8连接JP5。本实验通过八个独立按键控制八个LED小灯。按键时会抖动，所以要消抖。

3.消抖检测

• 先给按键对应的I/O口置1；
• 判断I/O口是否为1；
• 若是1，则说明按键按下，若是0，则按键没有按下；

4.源代码如下：

/***********************************************   > File Name: 独立按键实验   > Author: pengshp   > Mail: [email protected]   > Date: 2015年 7 月 16 日*************************************************/#include <reg51.h>     //此文件中定义了51的一些特殊功能寄存器#include <intrins.h>//--定义要使用的IO口--//#define  GPIO_KEY P1           //独立键盘用P1口#define  GPIO_LED P0           //led使用P0口void Delay10ms(unsigned int c); //延时10msunsigned char Key_Scan();void main(){    unsigned char ledValue, keyNum;    ledValue = 0x01;    while (1)    {           keyNum = Key_Scan();  //扫描键盘        switch (keyNum)        {            case(0xFE) :      //返回按键K1的数据                ledValue = 0x01;                break;            case(0xFD) :      //返回按键K2的数据                ledValue = 0x02;                break;            case(0xFB) :      //返回按键K3的数据                ledValue = 0x04;                break;            case(0xF7) :      //返回按键K4的数据                ledValue = 0x08;                break;            case(0xEF) :      //返回按键K5的数据                ledValue = 0x10;                break;            case(0xDF) :      //返回按键K6的数据                ledValue = 0x20;                break;            case(0xBF) :      //返回按键K7的数据                ledValue = 0x40;                break;            case(0x7F) :      //返回按键K8的数据                ledValue = 0x80;                break;            default:                break;        }        GPIO_LED = ledValue;  //点亮LED灯    }               }unsigned char Key_Scan()   //扫描键盘{    unsigned char keyValue = 0 , i; //保存键值    //--检测按键1--//    if (GPIO_KEY != 0xFF)       //检测按键K1是否按下    {        Delay10ms(1);           //消除抖动        if (GPIO_KEY != 0xFF)   //再次检测按键是否按下        {            keyValue = GPIO_KEY;            i = 0;            while ((i<50) && (GPIO_KEY != 0xFF))     //检测按键是否松开            {                Delay10ms(1);                i++;            }        }    }    return keyValue;   //将读取到键值的值返回}void Delay10ms(unsigned int c)   //误差 0us{    unsigned char a, b;    for (;c>0;c--)    {        for (b=38;b>0;b--)        {            for (a=130;a>0;a--);        }         }       }

二.矩阵键盘实验

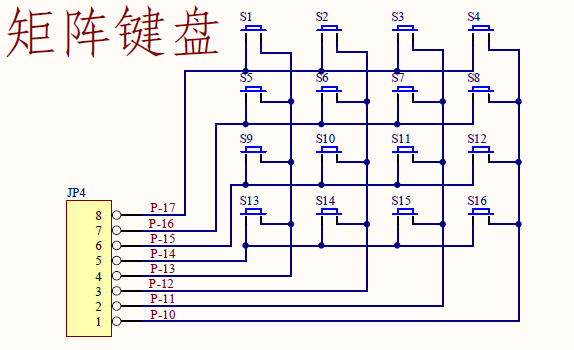

1.电路原理图

2.矩阵键盘原理：矩阵键盘一端接行线，一端接列线，行线控制高四位，列线控制低四位；每个按键位于行线和列线的交叉点。

3.矩阵键盘扫描

（1）.逐行扫描

• 高四位轮流输出低电平，当低四位接受的数据不全为0时，则按键按下，并可判断哪个按键按下。

（2）.行列扫描

• 高四位全部输出低电平，低四位全部输出高电平，当接受的数据低四位不全为高电平时，说明有按键按下；然后反过来，高四位输出高电平，低四位输出低电平，根据接收到的高四位的值来判断哪一行有按键按下。

4.说明：可通过按下按键并在液晶屏上显示相应的键值。但较为复杂，液晶屏后面介绍。接线为JP4接JP8(P1),JP10接JP12,并将JP165断开。

5.程序源代码

/**************************************  > File Name: 矩阵键盘实验  > Author: pengshp  > Mail: [email protected]  > Date: 2015年 7 月 16 日***************************************/#include<reg51.h>#define uchar unsigned char#define GPIO_DIG P0#define GPIO_KEY P1uchar code DIG_CODE[17]={0x3f,0x06,0x5b,0x4f,                         0x66,0x6d,0x7d,0x07,                         0x7f,0x6f,0x77,0x7c,                         0x39,0x5e,0x79,0x71};uchar KeyValue;void Delay10ms();    //延时10msvoid KeyDown();      //检测按键函数void main(void){    while(1)    {        KeyDown();        GPIO_DIG=~DIG_CODE[KeyValue];    }               }void KeyDown(){    char a=0;    GPIO_KEY=0x0f;            //0000 1111 高四位全为0，低四位为1    if(GPIO_KEY!=0x0f)        //读取按键是否按下    {        Delay10ms();          //延时10ms进行消抖        if(GPIO_KEY!=0x0f)    //再次检测键盘是否按下        {            //测试列            GPIO_KEY=0X0F;            switch(GPIO_KEY)            {                case(0X07): KeyValue=0;break;                case(0X0b): KeyValue=1;break;                case(0X0d): KeyValue=2;break;                case(0X0e): KeyValue=3;break;            }            //测试行            GPIO_KEY=0XF0;            switch(GPIO_KEY)            {                case(0X70): KeyValue=KeyValue;break;                case(0Xb0): KeyValue=KeyValue+4;break;                case(0Xd0): KeyValue=KeyValue+8;break;                case(0Xe0): KeyValue=KeyValue+12;break;            }            while((a<50)&&(GPIO_KEY!=0xf0))  //检测按键松手检测            {                Delay10ms();                 //延时处理                a++;            }        }    }}void Delay10ms()   //误差 0us{    unsigned char a,b,c;    for(c=1;c>0;c--)        for(b=38;b>0;b--)            for(a=130;a>0;a--);}
