Android表格控件achartengine介绍(一)

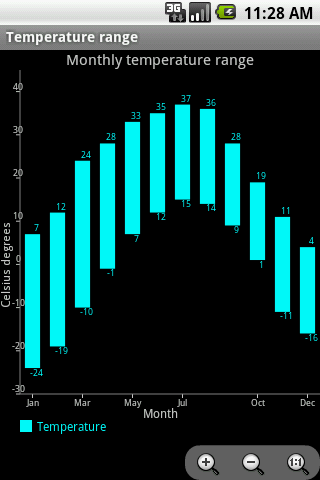

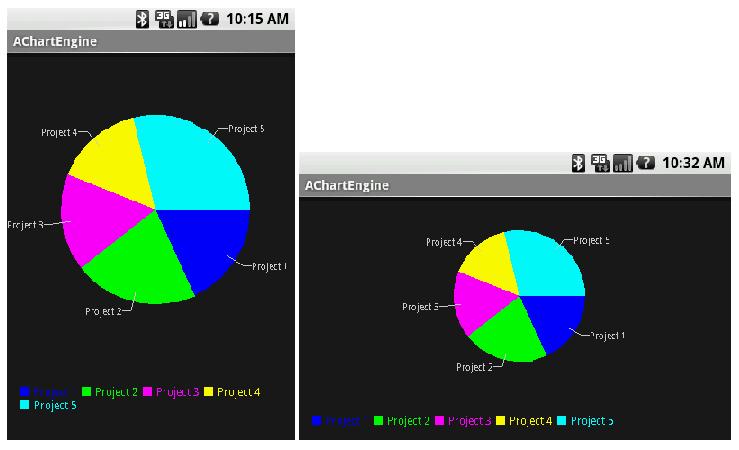

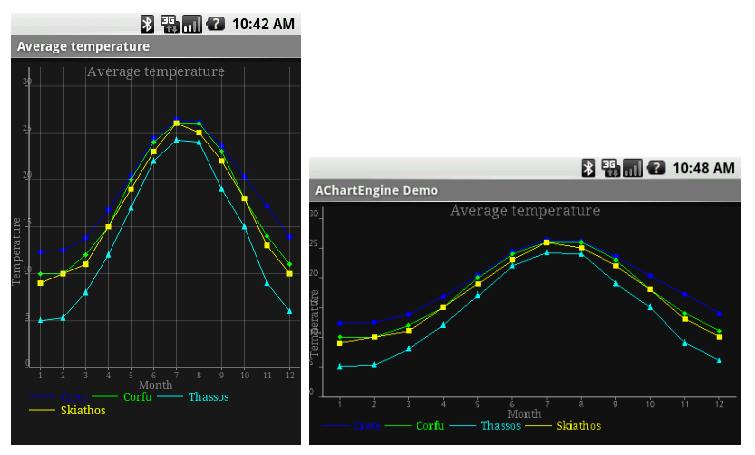

??? AChartEngine是一个针对Android程序开发的免费图表开发库，目前已经发布了4个版本。支持散点图、折线图、饼图、气泡图、柱状图、短棒图、仪表图等多种图表。Android开发者可以很方便的试用AChartEngine Chart库画出各种图表。?
该项目地址位于：?
http://code.google.com/p/achartengine/?
你可以选择合适的版本下载，每个版本都有一个jar包、实例源代码和java doc提供下载。当前最新版本为1.0。?

?

更详细的介绍请查看http://blog.csdn.net/lk_blog/article/details/7645509

?

在下载的achartengine-1.0.0-demo-source官方的demo文档里面有了详细的代码演示了使用

其demo 类模型如下

1.?ChartDemo这个类是整个应用程序的入口,运行之后的效果显示一个list.

2.?IDemoChart接口,这个接口定义了三个方法,

getName()返回值是listitem上显示的标题;

getDesc()返回值是listitem上显示的描述内容.

excute(context)返回值是一个Intent,当点击listitem后跳转到此Intent.

3.?AbstractDemoChart类是一个抽象类,实现接口IDemoChart接口,这个类中封装了构建DataSet和renderer的方法,目的快速构建我们的dataset和renderer.

/** * 报表统一信息接口 *  *  */public interface IChart {	String NAME = "name";	String DESC = "desc";	/**	 * 报表名	 * 	 * @return	 */	String getName();	/**	 * 报表描述	 * 	 * @return	 */	String getDesc();	/**	 * 返回值是一个Intent,当点击后跳转到此Intent.	 * 	 * @param context	 * @return	 */	Intent execute(Context context);}

?

/** *  *  */public abstract class AbstractChart implements IChart {	/**	 * Builds an XY multiple dataset using the provided values. 构建	 * XYMultipleSeriesDataset	 * 	 * @param titles	 *             每个序列的图例	 * @param xValues	 *            X轴的坐标	 * 	 * @param yValues	 *           y轴的坐标	 * 	 * @return the XY multiple dataset	 */	protected XYMultipleSeriesDataset buildDataset(String[] titles, List<double[]> xValues, List<double[]> yValues) {		XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();		addXYSeries(dataset, titles, xValues, yValues, 0);		return dataset;	}	// 向DataSet中添加序列.	public void addXYSeries(XYMultipleSeriesDataset dataset, String[] titles, List<double[]> xValues, List<double[]> yValues, int scale) {		int length = titles.length;		for (int i = 0; i < length; i++) {			XYSeries series = new XYSeries(titles[i], scale);// 这里注意与TimeSeries区别.			double[] xV = xValues.get(i);			double[] yV = yValues.get(i);			int seriesLength = xV.length;			for (int k = 0; k < seriesLength; k++) {				series.add(xV[k], yV[k]);			}			dataset.addSeries(series);		}	}	/**	 * Builds an XY multiple series renderer. 构建XYMultipleSeriesRenderer.	 * 	 * @param colors	 *            每个序列的颜色	 * @param styles	 *            每个序列点的类型(可设置三角,圆点,菱形,方块等多种)	 * @return XYMultipleSeriesRenderer	 */	protected XYMultipleSeriesRenderer buildRenderer(int[] colors, PointStyle[] styles) {		XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer();		setRenderer(renderer, colors, styles);		return renderer;	}	// 整个图表属性设置	protected void setRenderer(XYMultipleSeriesRenderer renderer, int[] colors, PointStyle[] styles) {		// -->start		renderer.setAxisTitleTextSize(16);// 设置轴标题文字的大小		renderer.setChartTitleTextSize(20); // 设置整个图表标题文字的大小		renderer.setLabelsTextSize(15); // 设置轴刻度文字的大小		renderer.setLegendTextSize(15);// 设置图例文字大小		renderer.setPointSize(5f);// 设置点的大小(图上显示的点的大小和图例中点的大小都会被设置)		renderer.setMargins(new int[] { 20, 30, 15, 20 });// 设置图表的外边框(上/左/下/右)		// -->end		// 以下代码设置每个序列的颜色.		// -->start		int length = colors.length;		for (int i = 0; i < length; i++) {			XYSeriesRenderer r = new XYSeriesRenderer();			r.setColor(colors[i]);// 设置颜色			r.setPointStyle(styles[i]);			renderer.addSeriesRenderer(r);		}		// -->end	}	/**	 * 设置renderer的一些属性.	 * 	 * @param renderer	 *            要设置的renderer	 * @param title	 *            图表标题	 * @param xTitle	 *            X轴标题	 * @param yTitle	 *            Y轴标题	 * @param xMin	 *            X轴最小值	 * @param xMax	 *            X轴最大值	 * @param yMin	 *            Y轴最小值	 * @param yMax	 *            Y轴最大值	 * @param axesColor	 *            X轴颜色	 * @param labelsColor	 *            Y轴颜色	 */	protected void setChartSettings(XYMultipleSeriesRenderer renderer, String title, String xTitle, String yTitle, double xMin, double xMax, double yMin, double yMax, int axesColor, int labelsColor) {		renderer.setChartTitle(title);		renderer.setXTitle(xTitle);		renderer.setYTitle(yTitle);		renderer.setXAxisMin(xMin);		renderer.setXAxisMax(xMax);		renderer.setYAxisMin(yMin);		renderer.setYAxisMax(yMax);		renderer.setAxesColor(axesColor);		renderer.setLabelsColor(labelsColor);	}	/**	 * 构建和时间有关的XYMultipleSeriesDataset,这个方法与buildDataset在参数上区别是需要List<Date[]>作参数	 * .	 * 	 * @param titles	 *            序列图例	 * @param xValues	 *            X轴值	 * @param yValues	 *            Y轴值	 * @return XYMultipleSeriesDataset	 */	protected XYMultipleSeriesDataset buildDateDataset(String[] titles, List<Date[]> xValues, List<double[]> yValues) {		XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();		int length = titles.length;		for (int i = 0; i < length; i++) {			TimeSeries series = new TimeSeries(titles[i]);// 构建时间序列TimeSeries			Date[] xV = xValues.get(i);			double[] yV = yValues.get(i);			int seriesLength = xV.length;			for (int k = 0; k < seriesLength; k++) {				series.add(xV[k], yV[k]);			}			dataset.addSeries(series);		}		return dataset;	}	/**	 * 构建单个CategorySeries,可用于生成饼图,注意与buildMultipleCategoryDataset(构建圆环图)相区别.	 * 	 * @param titles	 *            the series titles	 * @param values	 *            the values	 * @return the category series	 */	protected CategorySeries buildCategoryDataset(String title, double[] values) {		CategorySeries series = new CategorySeries(title);		int k = 0;		for (double value : values) {			series.add("Project " + ++k, value);		}		return series;	}	/**	 * 构建MultipleCategorySeries,可用于构建圆环图(每个环是一个序列)	 * 	 * @param titles	 *            the series titles	 * @param values	 *            the values	 * @return the category series	 */	protected MultipleCategorySeries buildMultipleCategoryDataset(String title, List<String[]> titles, List<double[]> values) {		MultipleCategorySeries series = new MultipleCategorySeries(title);		int k = 0;		for (double[] value : values) {			series.add(2007 + k + "", titles.get(k), value);			k++;		}		return series;	}	/**	 * 构建DefaultRenderer.	 * 	 * @param colors	 *            每个序列的颜色	 * @return DefaultRenderer	 */	protected DefaultRenderer buildCategoryRenderer(int[] colors) {		DefaultRenderer renderer = new DefaultRenderer();		renderer.setLabelsTextSize(15);		renderer.setLegendTextSize(15);		renderer.setMargins(new int[] { 20, 30, 15, 0 });		for (int color : colors) {			SimpleSeriesRenderer r = new SimpleSeriesRenderer();			r.setColor(color);			renderer.addSeriesRenderer(r);		}		return renderer;	}	/**	 * 构建XYMultipleSeriesDataset,适用于柱状图.	 * 	 * @param titles	 *            每中柱子序列的图列	 * @param values	 *            柱子的高度值	 * @return XYMultipleSeriesDataset	 */	protected XYMultipleSeriesDataset buildBarDataset(String[] titles, List<double[]> values) {		XYMultipleSeriesDataset dataset = new XYMultipleSeriesDataset();		int length = titles.length;		for (int i = 0; i < length; i++) {			CategorySeries series = new CategorySeries(titles[i]);			double[] v = values.get(i);			int seriesLength = v.length;			for (int k = 0; k < seriesLength; k++) {				series.add(v[k]);			}			dataset.addSeries(series.toXYSeries());		}		return dataset;	}	/**	 * 构建XYMultipleSeriesRenderer,适用于柱状图.	 * 	 * @param colors	 *            每个序列的颜色	 * @return XYMultipleSeriesRenderer	 */	protected XYMultipleSeriesRenderer buildBarRenderer(int[] colors) {		XYMultipleSeriesRenderer renderer = new XYMultipleSeriesRenderer();		renderer.setAxisTitleTextSize(16);		renderer.setChartTitleTextSize(20);		renderer.setLabelsTextSize(15);		renderer.setLegendTextSize(15);		int length = colors.length;		for (int i = 0; i < length; i++) {			SimpleSeriesRenderer r = new SimpleSeriesRenderer();			r.setColor(colors[i]);			renderer.addSeriesRenderer(r);		}		return renderer;	}}

?

?
