一、关联关系

关联指事物之间存在的固有的牵连关系，在UML中，是对具有共同结构特征、关系和语义的对象之间的链接描述。关联关系提供了通信的路径，它是所有关系中最通用、语义最弱的关系。

在关联关系中，有两种比较特殊的关系，它们是聚合关系和组合关系。

1.关联关系的表示

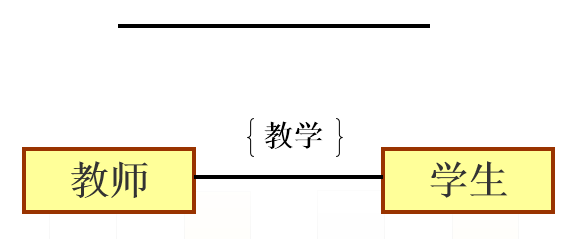

关联关系是聚合关系和组合关系的统称，是比较抽象的关系；聚合关系和组合关系是更具体的关系。在UML中，使用一条实线来表示关联关系，如图1所示。

图1：关联关系

2.聚合关系

聚合（Aggregation）是一种特殊形式的关联。聚合表示类之间的关系是整体与部分的关系。

聚合关系是一种松散的对象间关系——计算机和它的外围设备就是一例。一台计算机和它的外设之间只是很松散地结合在一起。这些外设可有可无，可以与其他计算机共享，而且没有任何意义表明它由一台特定的计算机所“拥有”——这就是聚合。

聚合的表示如图2所示，棱形端表示事物的整体部分，另一端表示事物的部分。如计算机就是整体部分，外设就是部分。

图2：聚合关系和组合关系的表示方法

3.组合关系

如果发现“部分”类的存在，是完全依赖于“整体”类的，那么就应该使用“组合”关系来描述。组合关系是一种非常强的对象间关系，例如，树和它的树叶之间的关系。树是和它的叶子紧密联系在一起，叶子完全属于这树，它们不能被其它的树所分享，并且当树死掉，叶子也会随之死去——这就是组合，组合是一种强的聚合关系。组合的表示如上图所示。

二、泛化关系

泛化关系描述了从特殊事物到一般事物之间的关系，也就是子类到父类之间的关系。从父类到子类的关系，则是特化关系。

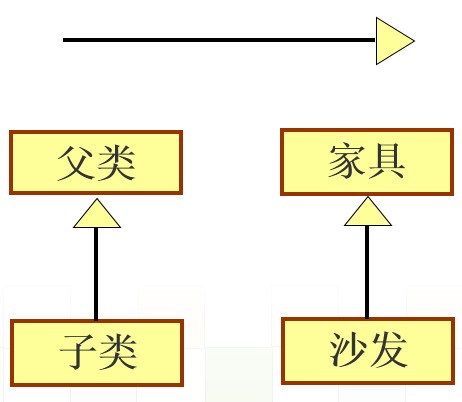

图3：泛化关系的表示方法

三、实现关系

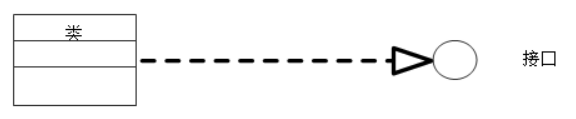

实现关系是用来规定接口和实现接口的类或组件之间的关系。接口是操作的集合，这些操作用于规定类或组件提供的服务。实现关系是从类指向接口的带空心箭头的虚线表示。如图4所示。

图4：实现关系

四、依赖关系

有两个元素X、Y，如果修改元素X的定义可能会引起对另一个元素Y的定义的修改，则称元素Y依赖（Dependency）于元素X。

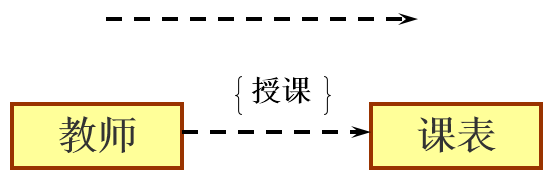

图5：依赖关系

PS：本质上说，关联和泛化以及实现关系都属于依赖关系的一种，但是它们有更特别的语义，因此定义了其自己的名字和详细的语义。
