地方话VPB(volume parameter block)

为什么要绑定FS的CDO设备？

楚狂人在《Windows文件系统过滤驱动开发教程(第二版)》中写道：

“一个新的存储媒质被系统发现并在文件系统中生成一个Volume的过程称为Mounting.其过程开始的时候，FS的CDO将得到一个IRP,其Major Function Code为IRP_MJ_FILE_SYSTEM_CONTROL，Minor Function Code为IRP_MN_MOUNT。换句话说，如果我们已经生成了一个设备绑定文件系统的CDO，那么我们就可以得到这样的IRP,在其中知道一个新的Volume正在Mount.这时候我们可以执行上边所说的操作”

我们以微软源码sfilter进行分析

在我的另一篇《windows内核编程 白话设备栈》（http://www.cnblogs.com/UnMovedMover/p/4195063.html）一文中截取一幅图

图1

如图1，我们的Sfilter!FiDO绑定在Ntfs!CDO之上。

在DriverEntry中设置IRP_MJ_FILE_SYSTEM_CONTROL的IRP处理函数：

        DriverObject->MajorFunction[IRP_MJ_FILE_SYSTEM_CONTROL]=SfFsControl;

在函数

NTSTATUS

SfFsControl(

        IN PDEVICE_OBJECT DeviceObject,

        IN PIRP Irp

图2

DeviceObject的地址是0x86337998，是绑定在Ntfs!CDO上的FiDO的地址。这时候说明我们已经截获了发送给FS的IRP_MJ_FILE_SYSTEM_CONTROL。

我们记录下storageStackDeviceObject= irpSp->Parameters.MountVolume.Vpb->RealDevice;

图3

typedef struct_VPB {

    CSHORT Type;

    CSHORT Size;

    USHORT Flags;

    USHORT VolumeLabelLength;// inbytes

    struct _DEVICE_OBJECT *DeviceObject;      //文件系统上的卷设备对象

    struct _DEVICE_OBJECT *RealDevice;          //实际存储媒介设备对象

    ULONG SerialNumber;

    ULONG ReferenceCount;

    WCHAR VolumeLabel[MAXIMUM_VOLUME_LABEL_LENGTH/sizeof(WCHAR)];

} VPB, *PVPB;

这里截取的IRP我们只能取出RealDevice，DeviceObject这个设备要到文件系统处理完之后才能取得。

新建一个FiDO

status = IoCreateDevice(               gSFilterDriverObject,

                            sizeof( SFILTER_DEVICE_EXTENSION ),

                            NULL,

                            DeviceObject->DeviceType,

                            0,

                            FALSE,

                            &newDeviceObject );

图4

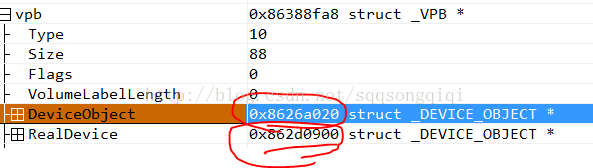

newDeviceObject的地址是0x861b73f8

newDevExt =newDeviceObject->DeviceExtension;

newDevExt->StorageStackDeviceObject =storageStackDeviceObject;

调用ObQueryNameString查询StorageStackDeviceObject 的设备名

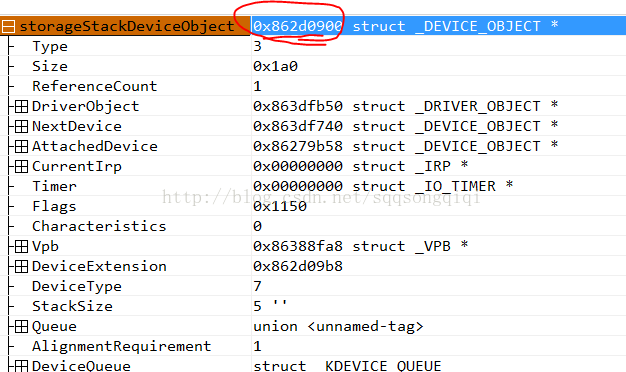

图5

接下来调用 status= IoCallDriver( devExt->AttachedToDeviceObject, Irp );交给Ntfs!CDO处理

图6

Ntfs!CDO处理完之后生成VPB->VDO(0x8626a020)

图7

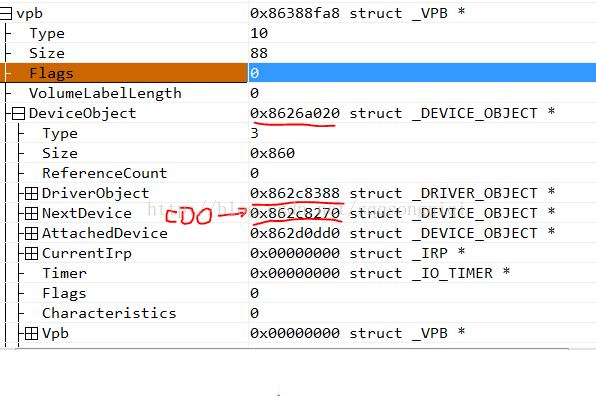

NTFS!VDO->NextDevice(0x862c8270)正是NTFS!CDO(0x862c8270)

图8

 绑定FiDO到NTFS!VDO设备上

status = SfAttachDeviceToDeviceStack(

                     vpb->DeviceObject,

                     FiDO,

                     &newDevExt->AttachedToDeviceObject );

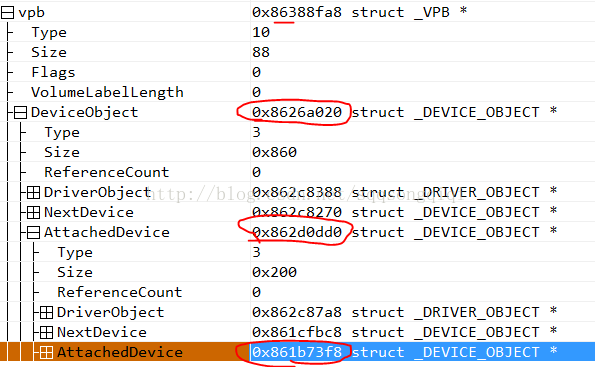

图9

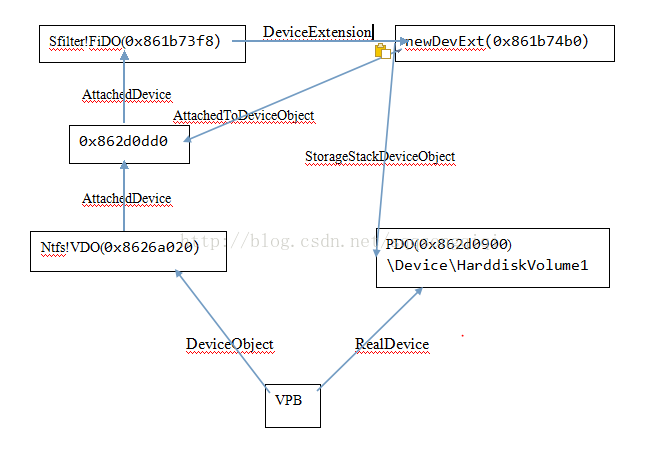

图10
