Material Design （4），AppBarLayout的使用

热度：619   发布时间：2016-04-29 05:10:07.0
Material Design （四），AppBarLayout的使用

前言

?AppBarLayout，顾名知意，就是用来给AppBar布局的容器，是LinearLayout的子类。而AppBar就包含我们通常所知道的ActionBar，Toolbar。

AppBarLayout要点：

  1. 功能：让子View（AppBar）可以选择他们自己的滚动行为。

  2. 注意：需要依赖CoordinatorLayout作为父容器，同时也要求一个具有可以独立滚动的兄弟节点（或兄弟节点的子view可以滚动）才能发挥其功能。

CoordinatorLayout简介：

?该控件是Design包下的一个控件，是组织它众多子view之间互相协作的一个ViewGroup。CoordinatorLayout 的神奇之处就在于 Behavior 对象。CoordinatorLayout使用 Behavior 对象进行通信，使得其子view之间知道了彼此的存在，一个子view的变化可以通知到另一个子view。CoordinatorLayout 所做的事情就是当成一个通信的桥梁，连接不同的view。

使用该控件需要依赖相关的库：

dependencies {    compile fileTree(dir: 'libs', include: ['*.jar'])    compile 'com.android.support:appcompat-v7:23.0.1'    compile 'com.android.support:design:23.0.1'}

实践出真章，动手才是硬道理

1. Toolbar + AppBarLayout的简单例子

?前面已经说了，AppBarLayout需要CoordinatorLayout作为父容器并且还需要一个可以独立滚动的兄弟节点（CoordinatorLayout 的子view(或间接子view)）才能发挥其功能，不多说，看下面的布局：

activity_main.xml

<?xml version="1.0" encoding="utf-8"?><android.support.design.widget.CoordinatorLayout    xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:app="http://schemas.android.com/apk/res-auto"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    tools:context="com.example.lt.appbarlayoutdemo.MainActivity">    <!-- AppBarLayout，作为CoordinatorLayout的子类 -->    <android.support.design.widget.AppBarLayout        android:layout_width="match_parent"        android:fitsSystemWindows="true"        android:layout_height="wrap_content"        >        <android.support.v7.widget.Toolbar            android:id="@+id/toolbar"            android:layout_width="match_parent"            android:layout_height="?attr/actionBarSize"            android:background="?attr/colorPrimary"            app:layout_scrollFlags="scroll|enterAlways"            app:popupTheme="@style/AppTheme.PopupOverlay"/>    </android.support.design.widget.AppBarLayout>    <android.support.v4.widget.NestedScrollView        android:layout_width="match_parent"        android:layout_height="match_parent"        app:layout_behavior="@string/appbar_scrolling_view_behavior">        <!-- Your scrolling content -->        <TextView            android:layout_width="match_parent"            android:layout_margin="20dp"            android:text="日本疑似被绑架记者现身网络中国新闻网 18:55"            android:layout_height="wrap_content"/>    </android.support.v4.widget.NestedScrollView></android.support.design.widget.CoordinatorLayout>

注意：

  1. 兄弟节点的app:layout_behavior="@string/appbar_scrolling_view_behavior"属性很重要；
  2. AppBarLayout子view的app:layout_scrollFlags属性很重要，其值有三个：
    1. scroll: 所有想滚动出屏幕的view都需要设置这个flag- 没有设置这个flag的view将被固定在屏幕顶部。
    2. enterAlways: 这个flag让任意向下的滚动都会导致该view变为可见，启用”快速返回”模式。
    3. enterAlwaysCollapsed: 当你的视图已经设置minHeight属性又使用此标志时，你的视图只会在最小高度处进入，只有当滚动视图到达顶部时才扩大到完整高度。
    4. exitUntilCollapsed: 在滚动过程中，只有当视图折叠到最小高度的时候，它才退出屏幕。
  3. 注意AppBarLayout的兄弟节点（或兄弟节点的子view）一定要是可以滚动的View/ViewGroup，如：NestedScrollView，RecycleView；
  4. 那些使用Scroll flag的视图必须在其他没有使用Scroll flag的视图之前声明。这样才能确保所有的视图从顶部撤离，剩下的元素固定在前面（译者注：剩下的元素压在其他元素的上面）。

Activity代码测试：

package com.example.lt.appbarlayoutdemo;import android.os.Bundle;import android.support.design.widget.FloatingActionButton;import android.support.design.widget.Snackbar;import android.support.v7.app.AppCompatActivity;import android.support.v7.widget.Toolbar;import android.view.View;import android.view.Menu;import android.view.MenuItem;import android.widget.ArrayAdapter;import android.widget.ListView;public class MainActivity extends AppCompatActivity {    @Override    protected void onCreate(Bundle savedInstanceState) {        super.onCreate(savedInstanceState);        setContentView(R.layout.activity_main);        Toolbar toolbar = (Toolbar) findViewById(R.id.toolbar);        setSupportActionBar(toolbar);    }    @Override    public boolean onCreateOptionsMenu(Menu menu) {        // Inflate the menu; this adds items to the action bar if it is present.        getMenuInflater().inflate(R.menu.menu_main, menu);        return true;    }    @Override    public boolean onOptionsItemSelected(MenuItem item) {        // Handle action bar item clicks here. The action bar will        // automatically handle clicks on the Home/Up button, so long        // as you specify a parent activity in AndroidManifest.xml.        int id = item.getItemId();        //noinspection SimplifiableIfStatement        if (id == R.id.action_settings) {            return true;        }        return super.onOptionsItemSelected(item);    }}

关于Toolbar的使用可以参考：android 5.X Toolbar+DrawerLayout实现抽屉菜单，这里就不多做说明了。

2. 再 + TabLayout实现经典组合

activity_main.xml

<?xml version="1.0" encoding="utf-8"?><android.support.design.widget.CoordinatorLayout    xmlns:android="http://schemas.android.com/apk/res/android"    xmlns:app="http://schemas.android.com/apk/res-auto"    xmlns:tools="http://schemas.android.com/tools"    android:layout_width="match_parent"    android:layout_height="match_parent"    tools:context="com.example.lt.appbarlayoutdemo.MainActivity">    <!-- AppBarLayout，作为CoordinatorLayout的子类 -->    <android.support.design.widget.AppBarLayout        android:layout_width="match_parent"        android:fitsSystemWindows="true"        android:layout_height="wrap_content"        >        <android.support.v7.widget.Toolbar            android:id="@+id/toolbar"            android:layout_width="match_parent"            android:layout_height="?attr/actionBarSize"            android:background="?attr/colorPrimary"            app:layout_scrollFlags="scroll|enterAlways"            app:popupTheme="@style/AppTheme.PopupOverlay"/>        <android.support.design.widget.TabLayout            android:id="@+id/tablayout"            android:layout_width="match_parent"            android:layout_height="wrap_content"            app:layout_scrollFlags="scroll|enterAlways"            app:tabIndicatorColor="@android:color/transparent"            app:tabMode="scrollable">        </android.support.design.widget.TabLayout>    </android.support.design.widget.AppBarLayout>    <!-- Your scrolling content -->    <android.support.v4.view.ViewPager        android:id="@+id/viewPager"        app:layout_behavior="@string/appbar_scrolling_view_behavior"        android:layout_width="match_parent"        android:layout_height="match_parent"        >    </android.support.v4.view.ViewPager></android.support.design.widget.CoordinatorLayout>

初始化TabLayout

String[] titles = {"最新","赣州","社会","订阅","娱乐","NBA","搞笑","科技","创业"};ViewPager viewPager = (ViewPager) findViewById(R.id.viewPager);List<Fragment> fragments = new ArrayList<Fragment>();for (int i = 0; i < titles.length; i++) {    Fragment fragment = new MyFragment();    Bundle bundle = new Bundle();    bundle.putString("text",titles[i]);    fragment.setArguments(bundle);    fragments.add(fragment);}viewPager.setAdapter(new TabFragmentAdapter(fragments, titles, getSupportFragmentManager(), this));// 初始化TabLayout tablayout = (TabLayout) findViewById(R.id.tablayout);// 将ViewPager和TabLayout绑定tablayout.setupWithViewPager(viewPager);// 设置tab文本的没有选中（第一个参数）和选中（第二个参数）的颜色tablayout.setTabTextColors(Color.GRAY, Color.WHITE);

MyFragment.java

package com.example.lt.appbarlayoutdemo;import android.graphics.Color;import android.os.Bundle;import android.support.annotation.Nullable;import android.support.v4.app.Fragment;import android.support.v4.view.ViewPager;import android.support.v4.widget.NestedScrollView;import android.view.Gravity;import android.view.LayoutInflater;import android.view.View;import android.view.ViewGroup;import android.widget.TextView;/** * Created by lt on 2016/3/19. */public class MyFragment extends Fragment {    private String mText;    @Override    public void onCreate(@Nullable Bundle bundle) {        super.onCreate(bundle);        if(getArguments()!=null){            mText = getArguments().getString("text");        }    }    @Nullable    @Override    public View onCreateView(LayoutInflater inflater, ViewGroup container, Bundle savedInstanceState) {        NestedScrollView scrollableView = new NestedScrollView(getActivity());        TextView textView = new TextView(getActivity());        textView.setTextColor(Color.RED);        textView.setGravity(Gravity.CENTER);        textView.setText(mText);        scrollableView.addView(textView);        return scrollableView;    }}

需要注意的是，我们无论如何都要给AppBarLayout添加一个可以滚动的的兄弟节点（或兄弟节点的子节点），这里就嵌套了NestedScrollView 。

TabFragmentAdapter.java

package com.example.lt.appbarlayoutdemo;import android.content.Context;import android.support.v4.app.Fragment;import android.support.v4.app.FragmentManager;import android.support.v4.app.FragmentPagerAdapter;import java.util.List;/** * Created by lt on 2016/3/19. */public class TabFragmentAdapter extends FragmentPagerAdapter{    private final String[] titles;    private Context context;    private List<Fragment> fragments;    public TabFragmentAdapter(List<Fragment> fragments,String[] titles, FragmentManager fm, Context context) {        super(fm);        this.context = context;        this.fragments = fragments;        this.titles = titles;    }    @Override    public Fragment getItem(int position) {        return fragments.get(position);    }    @Override    public int getCount() {        return titles.length;    }    @Override    public CharSequence getPageTitle(int position) {        return titles[position];    }}

关于TabLayout的使用不懂的可以参考：TabLayout轻松实现仿今日头条顶部tab导航效果

Toolbar和TabLayout布局属性layout_scrollFlags值组合：

  • （1）Toolbar=scroll|enterAlways
    （2）TabLayout=scroll|enterAlways

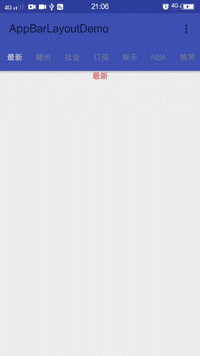

    效果：

    这里写图片描述

  • （1）Toolbar=scroll|enterAlways
    （2）TabLayout不设该属性

    效果：

    这里写图片描述

  • （1）Toolbar=不设该属性
    （2）TabLayout不设该属性

    效果：

    这里写图片描述

    即不会滑出屏幕

  • （1）Toolbar不设该属性
    （2）TabLayout=scroll|enterAlways

    效果：

    这里写图片描述

    即不会滑出屏幕

总结：关于这些控件的使用，我认为不必一次性全部学透，只要我们会个大概的使用就行了，其他更加细节的东西（比如Toolbar修改样式等等）可以等用到的时候再去研究。因为，有些控件要一次学透比较费时间，还说不定以后用不到。比如：学习ActionBar的时候没必要先去知道怎么修改ActionBar的背景颜色，等我们使用ActionBar有这方面的需要的时候再去研究，查找解决方法。

需要源码的请点击下面的链接：

demo下载
