docker-compose 安装部署jumpserver和常用rdp错误排查解决

参考官方文档

https://docs.jumpserver.org/zh/master/install/docker_install/

https://docs.jumpserver.org/zh/1.4.8/faq_rdp.html



一.环境部署

1.搭建docker环境

yum -y install docker

2.安装docker-compose

centos
sudo yum-config-manager \--add-repo \http://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.reposudo yum install docker-ce
启动docker服务sudo systemctl start docker
编辑sudo vi /etc/docker/daemon.json
{"registry-mirrors": ["https://dockerhub.azk8s.cn"],"data-root": "/data/docker","metrics-addr" : "0.0.0.0:9323","experimental" : true ,"bip": "172.31.0.1/24","default-address-pools":[{"base":"172.31.0.0/16","size":24}]
}sudo systemctl enable docker
sudo systemctl restart docker#docker-compose下载
sudo curl -L https://github.com/docker/compose/releases/download/1.24.1/docker-compose-`uname -s`-`uname -m` -o /usr/local/bin/docker-composesudo chmod +x /usr/local/bin/docker-compose
sudo ln -s /usr/local/bin/docker-compose /usr/bin/docker-compose

3.创建项目目录

mkdir -p /home/xxx/jms
cd jms

4.下载jms的docker项目

git clone https://github.com/wojiushixiaobai/docker-compose.git

version: '3'
services:mysql:image: jumpserver/jms_mysql:${Version}container_name: jms_mysqlrestart: alwaystty: trueenvironment:DB_PORT: $DB_PORTDB_USER: $DB_USERDB_PASSWORD: $DB_PASSWORDDB_NAME: $DB_NAMEvolumes:- mysql-data:/var/lib/mysqlnetworks:- jumpserverredis:image: jumpserver/jms_redis:${Version}container_name: jms_redisrestart: alwaystty: trueenvironment:REDIS_PORT: $REDIS_PORTREDIS_PASSWORD: $REDIS_PASSWORDvolumes:- redis-data:/var/lib/redis/networks:- jumpservercore:image: jumpserver/jms_core:${Version}container_name: jms_corerestart: alwaystty: trueenvironment:SECRET_KEY: $SECRET_KEYBOOTSTRAP_TOKEN: $BOOTSTRAP_TOKENLOG_LEVEL: $LOG_LEVELDB_HOST: $DB_HOSTDB_PORT: $DB_PORTDB_USER: $DB_USERDB_PASSWORD: $DB_PASSWORDDB_NAME: $DB_NAMEREDIS_HOST: $REDIS_HOSTREDIS_PORT: $REDIS_PORTREDIS_PASSWORD: $REDIS_PASSWORDWINDOWS_SKIP_ALL_MANUAL_PASSWORD: "FALSE"depends_on:- mysql- redisvolumes:- core-data:/opt/jumpserver/datanetworks:- jumpserverkoko:image: jumpserver/jms_koko:${Version}container_name: jms_kokorestart: alwaystty: trueenvironment:CORE_HOST: http://core:8080BOOTSTRAP_TOKEN: $BOOTSTRAP_TOKENLOG_LEVEL: $LOG_LEVELdepends_on:- core- mysql- redisvolumes:- koko-keys:/opt/koko/data/keysports:- 2222:2222networks:- jumpserverguacamole:image: jumpserver/jms_guacamole:${Version}container_name: jms_guacamolerestart: alwaystty: trueenvironment:JUMPSERVER_SERVER: http://core:8080BOOTSTRAP_TOKEN: $BOOTSTRAP_TOKENGUACAMOLE_LOG_LEVEL: $LOG_LEVELdepends_on:- core- mysql- redisvolumes:- guacamole-keys:/config/guacamole/keysnetworks:- jumpservernginx:image: jumpserver/jms_nginx:${Version}container_name: jms_nginxrestart: alwaystty: truedepends_on:- core- koko- mysql- redisvolumes:- core-data:/opt/jumpserver/dataports:- 80:80networks:- jumpservervolumes:mysql-data:redis-data:core-data:koko-keys:guacamole-keys:networks:jumpserver:

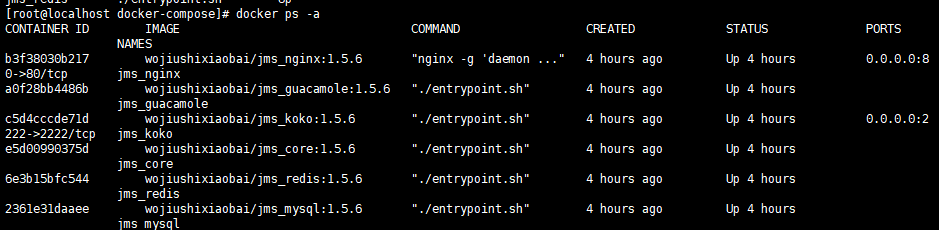

5.用docker-compose启动项目

docker-compose up -d

二.jumpserver后台配置添加主机资产并授权访问。

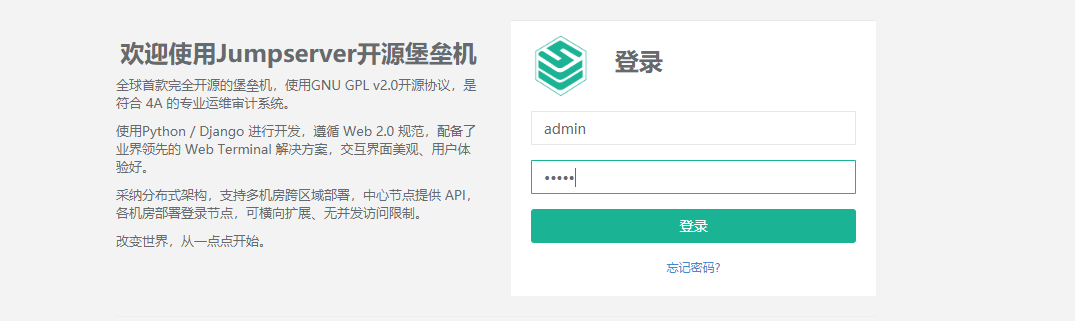

1.登录jump server后台，默认的登录用户名和密码均为：admin

2.配置系统用户。

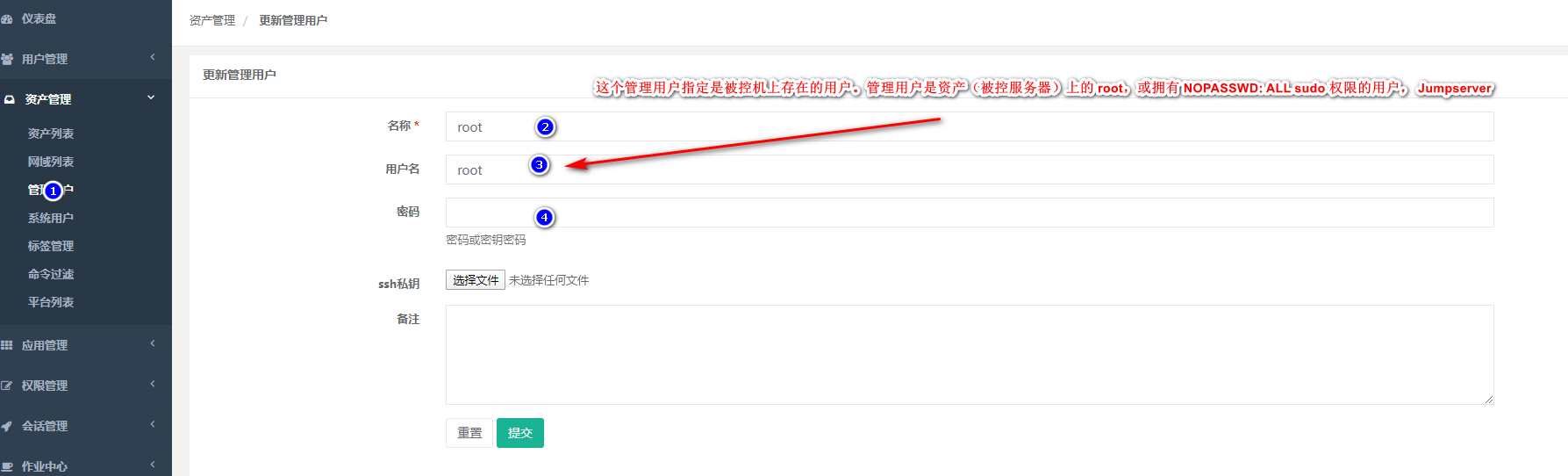

3.配置管理用户。

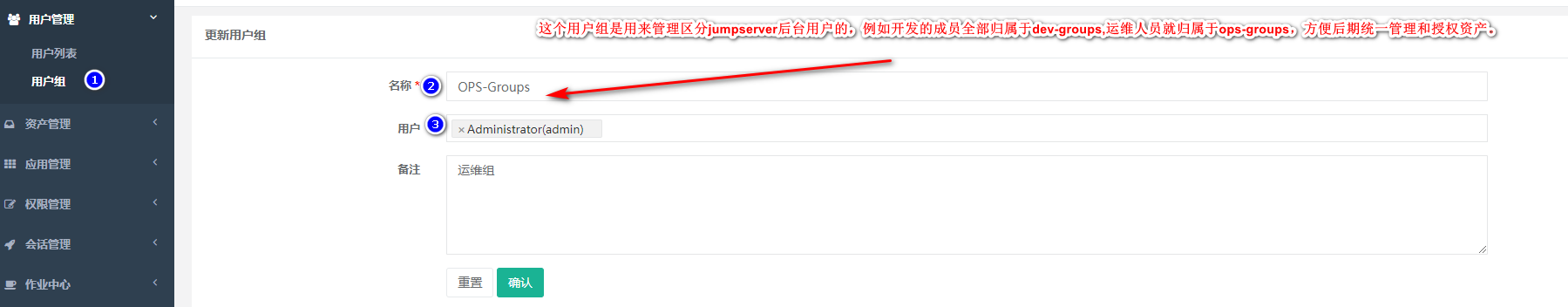

4.创建用户组

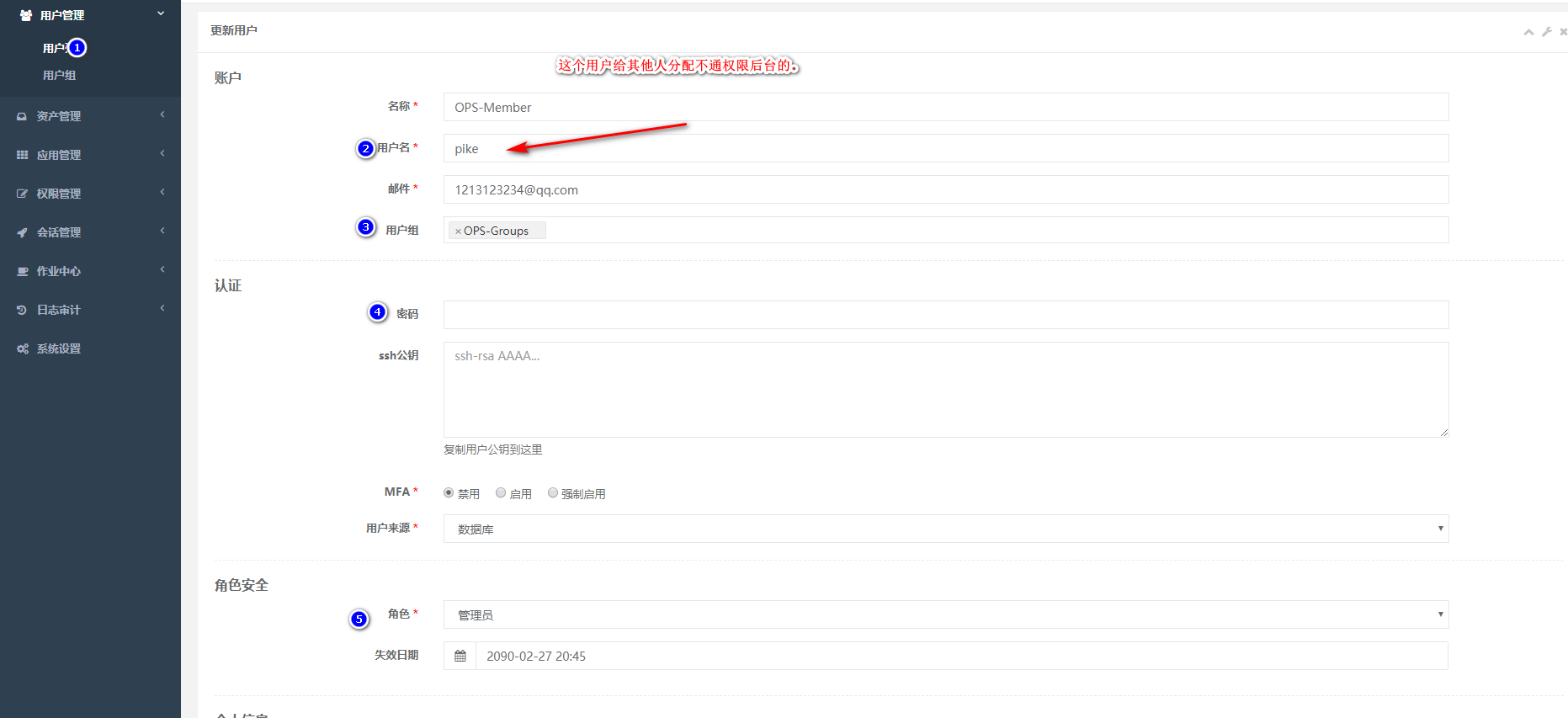

5.创建jumpserver后台用户.

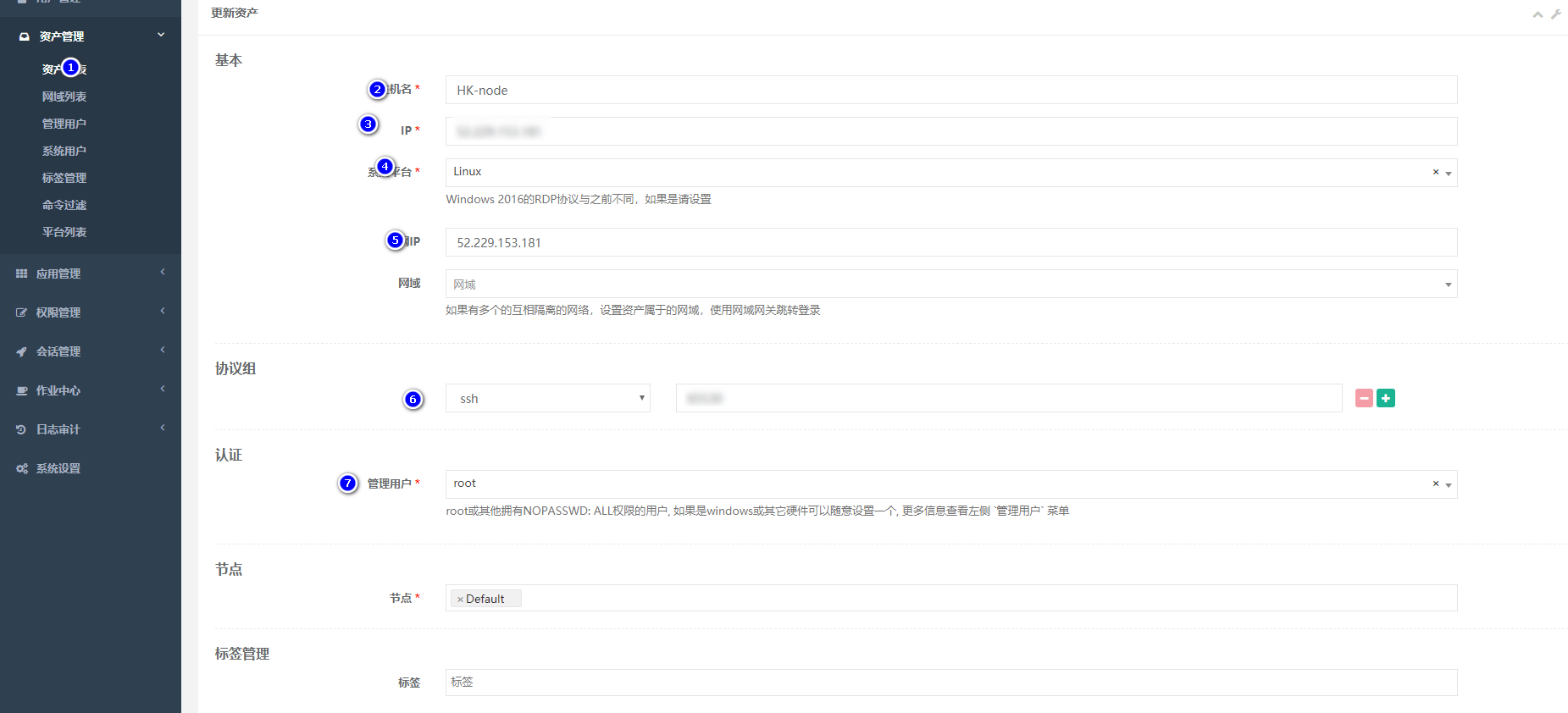

6.创建资产主机。

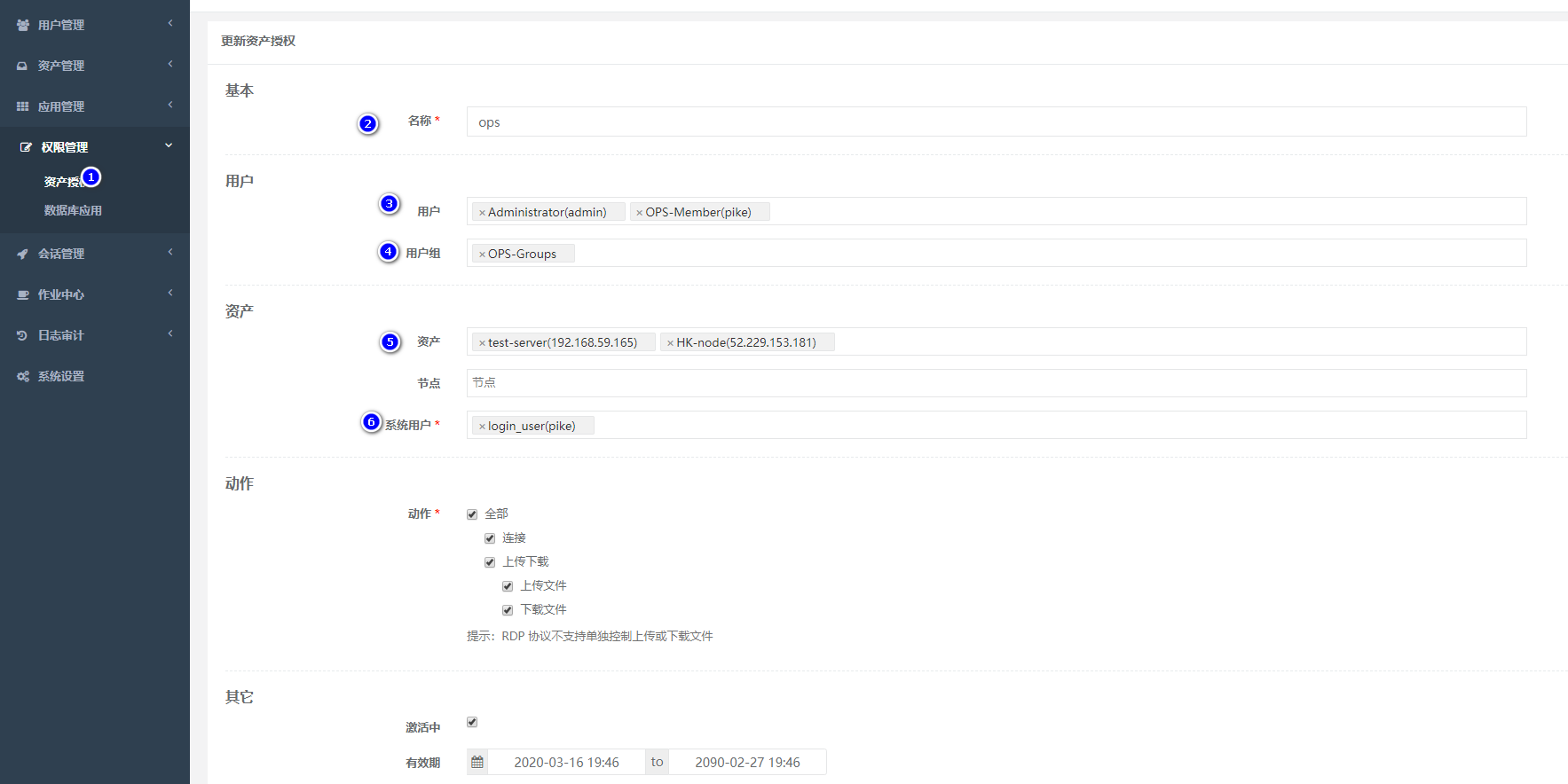

7.创建资产授权规则。

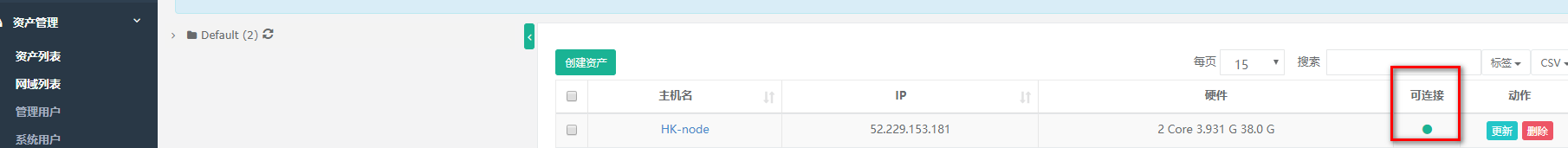

8.后台web查看是否有资产并验证登录

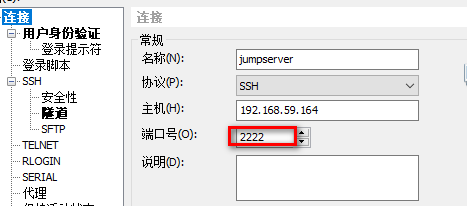

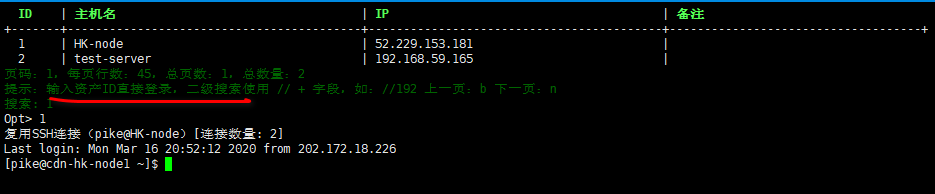

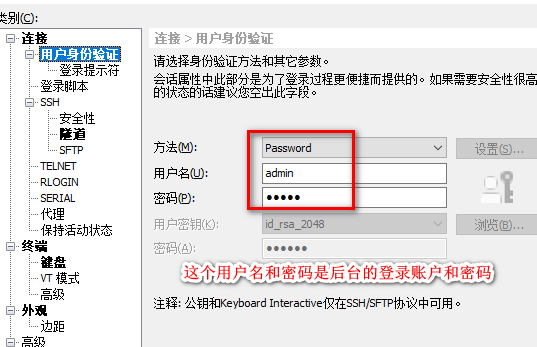

9.使用xsheel登录jumpserver，登录被控主机。

登录用户名为后台配置得后台用户，例如admin ：admin 登录端口为2222



RDP 协议资产连接说明

RDP 协议资产连接错误排查思路

(1). 如果白屏  检查nginx配置文件的guacamole设置ip是否正确, 检查终端管理的gua状态是否在线
(2). 如果显示没有权限 是你 终端管理里 guacamole 状态为红色或者没有注册成功
(3). 如果显示未知问题 可能是你的资产填写的端口不对, 或者授权的系统用户的协议不是rdp
(4). 提示无法连接服务器 一般情况下是登录的系统账户不正确或者防火墙设置有误, 资产的信息填写不正确也会报这个错误
(5). 提示网络问题无法连接或者超时, 请检查网络连接并重试, 或联系管理员 一般情况下网络有问题

1. 检查终端是否在线



# 如果终端不在线, 请检查 guacamole 的 BOOTSTRAP_TOKEN 是否与 jumpserver 一致, 如果不一致请修改后重启
$ cat /opt/jumpserver/config.yml | grep BOOTSTRAP_TOKEN
$ env | grep BOOTSTRAP_TOKEN$ /etc/init.d/guacd stop
$ sh /config/tomcat8/bin/shutdown.sh
$ rm -rf /config/guacamole/keys/*
$ /etc/init.d/guacd start
$ sh /config/tomcat8/bin/startup.sh# docker 部署请直接删除容器后重建, 记得一定要先在 终端管理 删除不在线的组件
$ docker stop jms_guacamole
$ docker rm jms_guacamole# http://<Jumpserver_url> 指向 jumpserver 的服务url, 如 http://192.168.244.144:8080
# BOOTSTRAP_TOKEN 为 Jumpserver/config.yml 里面的 BOOTSTRAP_TOKEN
$ docker run --name jms_guacamole -d -p 8081:8081 -e JUMPSERVER_SERVER=http://<Jumpserver_url> -e BOOTSTRAP_TOKEN=xxxxxx jumpserver/jms_guacamole:1.4.8# 正常运行后到Jumpserver 会话管理-终端管理 里面查看 gua 的状态是否为绿色(等待大概5s后刷新页面)

1. 登录要连接的windows资产, 检查远程设置和防火墙设置

# Windows 7/2008 勾选 允许运行任意版本远程桌面的计算机连接(较不安全)(L)
# Windows 8/10/2012 只勾选 允许远程连接到此计算机(L), 其他选项请取消勾选# Windows防火墙-高级设置-入站规则 把远程桌面开头的选项 右键-启用规则
# Windows 7/2008 启用 远程桌面(TCP-In)
# Windows 8/10/2012 启用 远程桌面-用户模式(TCP-In)

1. 登录要连接的windows资产, 检查用户和IP信息(Windows目前还不支持推送, 所以必须使用资产上面已存在的用户进行登录)

# 注：因为 windows 暂时不支持推送, 所以必须使用资产上面已经存在的账户进行登录, 如 administrator 账户

1. 创建Windows资产管理用户(如果是域资产, 格式是uesr@domain.com)

# 不带域的用户直接输入用户名即可, 如 administrator
# 域用户的用户名格式为 user@domain.com, 如 administrator@jumpserver.org

1. 创建Windows资产系统用户(如果是域资产, 格式是uesr@domain.com, 注意协议不要选错)

# 注：因为 windows 暂时不支持推送, 所以必须使用资产上面已经存在的账户进行登录, 如 administrator 账户
# 不带域的用户直接输入用户名即可, 如 administrator
# 域用户的用户名格式为 user@domain.com, 如 administrator@jumpserver.org
# 如果想让用户登录资产时自己输入资产的账户密码, 可以点击系统用户的名称 点击清除认证信息
# 此处必须输入能正确登录 windows 资产的 账户密码
# 如不确实是不是因为密码或者账户信息错误导致的无法登录, 可以使用手动登录功能(在系统用户处设置)

1. 创建Windows资产(注意端口不要填错)

# Windows 7/8/2008/2012 "系统平台"选择 "Windows"
# Windows 10/2016 "系统平台"选择 "Windows(2016)"



1. 创建授权规则

# 先定位到 windows 的资产, 然后授权, 如果资产用户密码不一致, 请不要直接在节点上授权

1. 使用web terminal登录(如果登录报错, 检查防火墙的设置, 可以参考FAQ)



1. Windows 资产文件上传和下载

# 直接拖拽文件到 windows 窗口即可, 文件上传后在 Guacamole RDP上的 G 目录查看
# 下载在 luna 页面, 按 ctrl+alt+shift, 选择文件下载即可
