一、数据手册

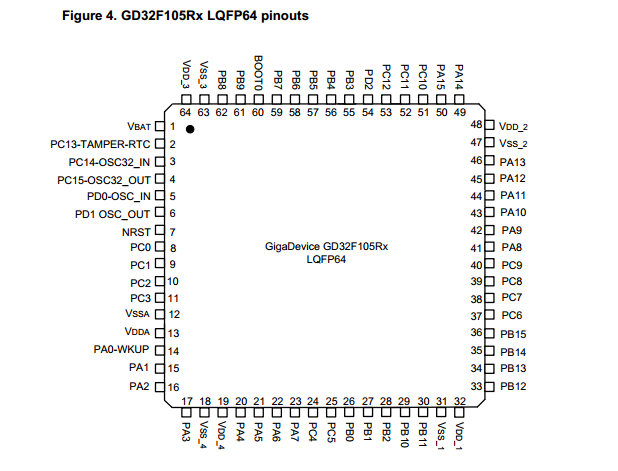

1、STM32F105RC引脚说明
可知：STM32F105RC
一共有4组IO口
一共16X3+3=51个IO
GPIOA0~A15
GPIOB0~B15
GPIOC0~C15
GPIOD0~D2
2、程序定义
GPIO端口号
STM32F105RC使用GPIO端口号为：GPIOA、GPIOB、GPIOC、GPIOD
#define GPIOA ((GPIO_TypeDef *) GPIOA_BASE)
#define GPIOB ((GPIO_TypeDef *) GPIOB_BASE)
#define GPIOC ((GPIO_TypeDef *) GPIOC_BASE)
#define GPIOD ((GPIO_TypeDef *) GPIOD_BASE)
#define GPIOE ((GPIO_TypeDef *) GPIOE_BASE)
#define GPIOF ((GPIO_TypeDef *) GPIOF_BASE)
#define GPIOG ((GPIO_TypeDef *) GPIOG_BASE)
GPIO I/O口（gpio_init.GPIO_Pin）
#define GPIO_Pin_0 ((uint16_t)0x0001) /!< Pin 0 selected /
#define GPIO_Pin_1 ((uint16_t)0x0002) /!< Pin 1 selected /
#define GPIO_Pin_2 ((uint16_t)0x0004) /!< Pin 2 selected /
#define GPIO_Pin_3 ((uint16_t)0x0008) /!< Pin 3 selected /
#define GPIO_Pin_4 ((uint16_t)0x0010) /!< Pin 4 selected /
#define GPIO_Pin_5 ((uint16_t)0x0020) /!< Pin 5 selected /
#define GPIO_Pin_6 ((uint16_t)0x0040) /!< Pin 6 selected /
#define GPIO_Pin_7 ((uint16_t)0x0080) /!< Pin 7 selected /
#define GPIO_Pin_8 ((uint16_t)0x0100) /!< Pin 8 selected /
#define GPIO_Pin_9 ((uint16_t)0x0200) /!< Pin 9 selected /
#define GPIO_Pin_10 ((uint16_t)0x0400) /!< Pin 10 selected /
#define GPIO_Pin_11 ((uint16_t)0x0800) /!< Pin 11 selected /
#define GPIO_Pin_12 ((uint16_t)0x1000) /!< Pin 12 selected /
#define GPIO_Pin_13 ((uint16_t)0x2000) /!< Pin 13 selected /
#define GPIO_Pin_14 ((uint16_t)0x4000) /!< Pin 14 selected /
#define GPIO_Pin_15 ((uint16_t)0x8000) /!< Pin 15 selected /
#define GPIO_Pin_All ((uint16_t)0xFFFF) /!< All pins selected /
二、GPIO工作方式
这里的输入、输出是相对于MCU来说的。
举个栗子：

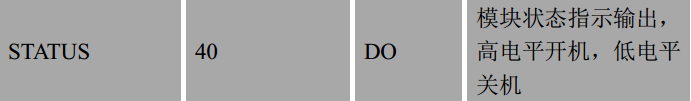

GSM状态引脚，连接MCU PC8引脚。
STATUS 输出高电平开机、低电平关机。
相对于MCU来说，就是输入高电平开机、低电平关机。
1、GPIO 8种工作模式（gpio_init.GPIO_Mode）
（1） GPIO_Mode_AIN 模拟输入
（2） GPIO_Mode_IN_FLOATING 浮空输入
（3） GPIO_Mode_IPD 下拉输入
（4） GPIO_Mode_IPU 上拉输入
（5） GPIO_Mode_Out_OD 开漏输出
（6） GPIO_Mode_Out_PP 推挽输出
（7） GPIO_Mode_AF_OD 复用开漏输出
（8） GPIO_Mode_AF_PP 复用推挽输出

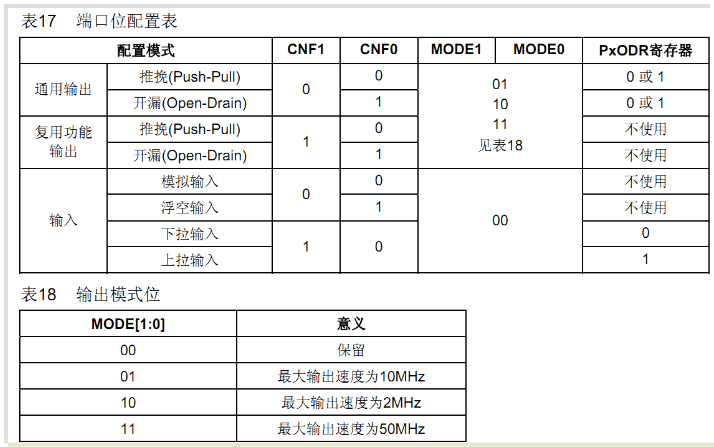

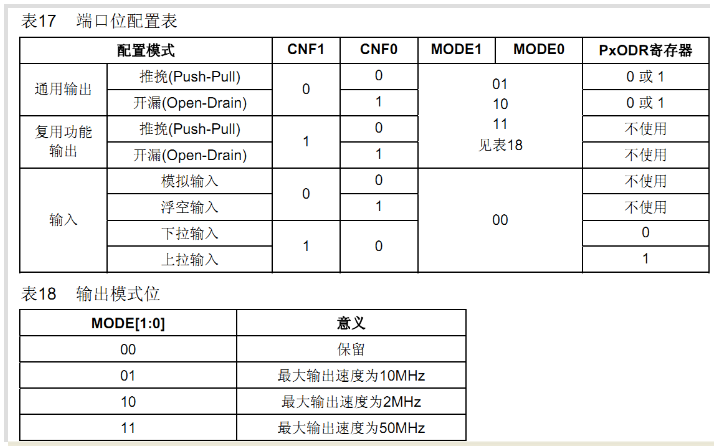

具体外设IO口配置：stm32参考手册->GPIO章节内会有 外设的GPIO。下图如节选
2、程序定义
/**
* @brief Configuration Mode enumeration
*/
typedef enum
{
GPIO_Mode_AIN = 0x0, /* 模拟输入 */
GPIO_Mode_IN_FLOATING = 0x04, /* 输入浮空 */
GPIO_Mode_IPD = 0x28, /* 输入下拉 */
GPIO_Mode_IPU = 0x48, /* 输入上拉 */
GPIO_Mode_Out_OD = 0x14, /* 开漏输出 */
GPIO_Mode_Out_PP = 0x10, /* 推挽式输出 */
GPIO_Mode_AF_OD = 0x1C, /* 开漏复用 输出 */
GPIO_Mode_AF_PP = 0x18 /* 推挽式复用 输出 */
}GPIOMode_TypeDef;
enum小知识：
有些数据的取值往往是有限的，只能是非常少量的整数，并且最好为每个值都取一个名字，以方便在后续代码中使用
#define命令虽然能解决问题，但也带来了不小的副作用，导致宏名过多，代码松散，看起来总有点不舒服
3、详解
什么是推挽和开漏，
参看：S5PV210开发 – I2C 你知道多少？（三）
GPIO_Mode_AIN 模拟输入
施密特触发器是关闭的，信号直接到ADC输入；

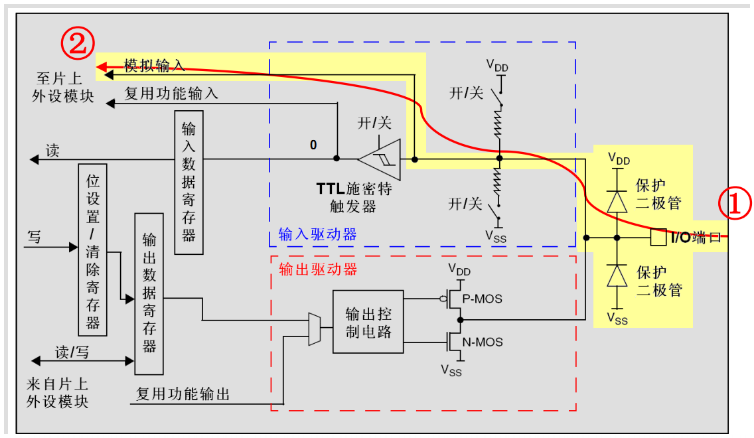

STM32的模拟输入通道的配置则更加简单，信号从左边编号1的端口进入，从右边编号2的一端直接进入ADC模块。
这里我们看到所有的上拉、下拉电阻和施密特触发器，均处于断开状态，因此输入数据寄存器将不能反映端口上的电平状态，也就是说，模拟输入配置下，CPU不能在输入数据寄存器上读到有效的数据。

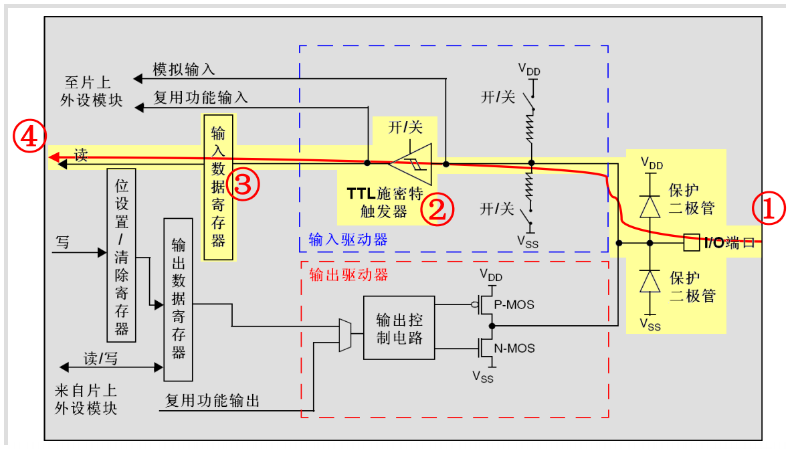

GPIO_Mode_IN_FLOATING 浮空输入
图中施密特触发器是开启的，IO口的状态可以直接送到输入寄存器中，CPU可以直接读取输入寄存器；
在上图中，阴影的部分处于不工作状态，尤其是下半部分的输出电路，实际上是与端口处于隔离状态。
黄色的高亮部分显示了数据传输通道，外部的电平信号通过左边编号1的IO端口进入STM32，经过编号2的施密特触发器的整形送入编号3的输入数据寄存器，在输入数据寄存器的另一端编号4，CPU可以随时读出IO端口的电平状态。

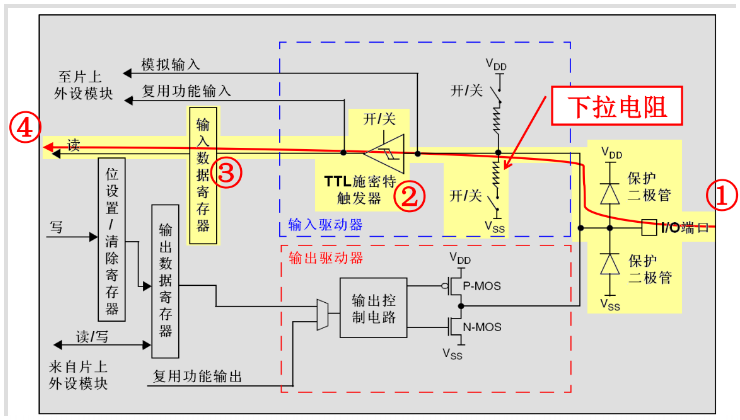

GPIO_Mode_IPD 下拉输入
GPIO_Mode_IPU 上拉输入

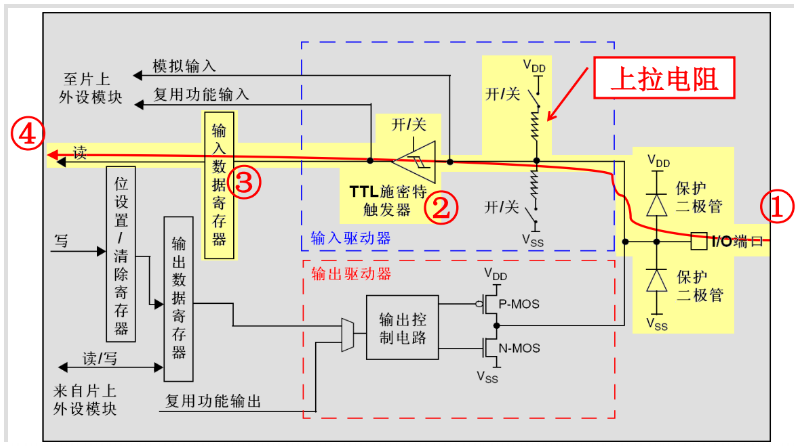

上图是STM32的GPIO带上拉输入模式的配置。与前面的浮空输入模式相比，仅仅是在数据通道上部，接入了一个上拉电阻，根据STM32的数据手册，这个上拉电阻阻值介于30K~50K。
同样，CPU可以随时在输入数据寄存器的另一端，读出IO端口的电平状态。

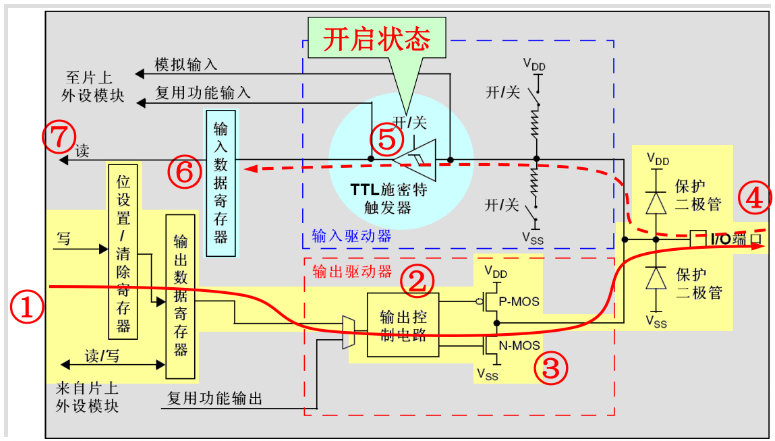

GPIO_Mode_Out_OD 开漏输出
当CPU在编号1端通过“位设置/清楚寄存器”或“输出数据寄存器”写入数据后，该数据位通过编号2的输出控制电路传送到编号4的IO端口。
如果CPU写入的是逻辑1，则编号3的N-MOS管将处于关闭状态，此时IO端口的电平将由外部的上拉电阻决定，如果CPU写入的是逻辑0，则编号3的N-MOS管将处于开启状态，此时IO端口的电平被编号3的N-MOS管拉到了VSS的零电位。
在上图的上半部，施密特触发器处于开启状态，这意味着CPU可以在“输入数据寄存器”的另一端，随时监控IO端口的状态；通过这个特性，还实现了虚拟的IO端口双向通信，只要CPU输出逻辑1，由于编号3的N-MOS管处于关闭状态，IO端口的电平将完全由外部电路决定，因此，CPU可以在“输入数据寄存器”读到外部电路的信号，而不是它自己输出的逻辑1。
GPIO口的输出模式下，有3种输出速度可选（2MHz、10MHz和50MHz），这个速度是指GPIO口驱动电路的响应速度，而不是输出信号的速度，输出信号的速度与程序有关（芯片内部在IO口的输出部分安排了多个响应速度不同的输出驱动电路，用户可以根据自己的需要选择合适的驱动电路）。通过选择速度来选择不同的输出驱动模块，达到最佳的噪声控制和降低功耗的目的。高频的驱动电路，噪声也高，当不需要高的输出频率时，请选用低频驱动电路，这样非常有利于提高系统的EMI性能。当然如果要输出较高的频率的信号，但却选用了较低频率的驱动模块，很可能会得到失真的输出信号。

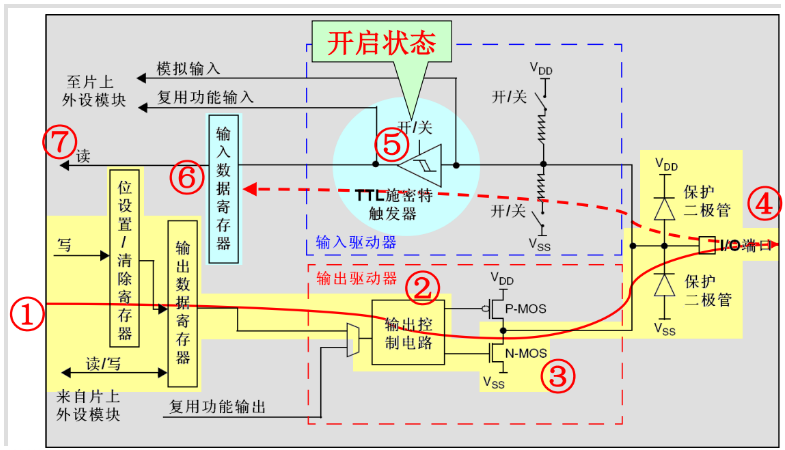

GPIO_Mode_Out_PP 推挽输出
GPIO_Mode_AF_OD 复用开漏输出
GPIO_Mode_AF_PP 复用推挽输出

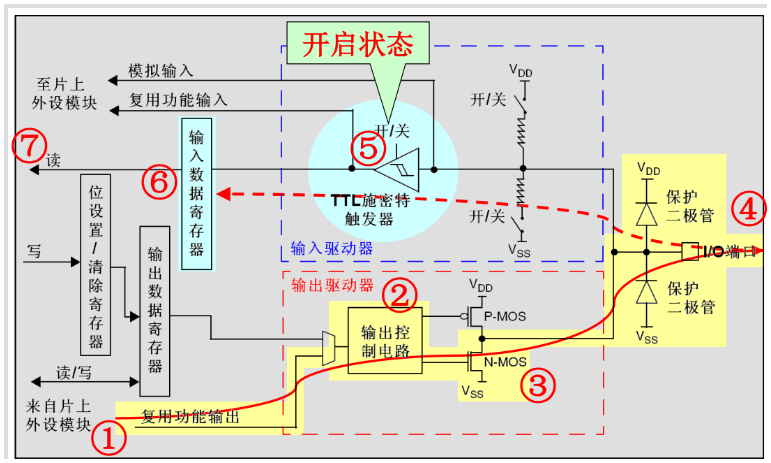

GPIO推挽复用输出模式，编号2的输出控制电路的输入，与复用功能的输出端相连，此时输出数据寄存器被从输出通道断开了，并和片上外设的输出信号连接。我们将GPIO配置成复用输出功能后，如果外设没有被激活，那么它的输出将不确定，其它部分与前述模式一致，包括对“输入数据寄存器”的读取。
4、应用场合
①上拉输入、下拉输入可以用来检测外部信号；例如，按键等；
②浮空输入模式，由于输入阻抗较大，一般把这种模式用于标准通信协议的I2C、USART的接收端；
③普通推挽输出模式一般应用在输出电平为0和3.3V的场合。而普通开漏输出模式一般应用在电平不匹配的场合，如需要输出5V的高电平，就需要在外部一个上拉电阻，电源为5V，把GPIO设置为开漏模式，当输出高阻态时，由上拉电阻和电源向外输出5V电平。
④对于相应的复用模式（复用输出来源片上外设），则是根据GPIO的复用功能来选择，如GPIO的引脚用作串口的输出（USART/SPI/CAN），则使用复用推挽输出模式。如果用在I2C、SMBUS这些需要线与功能的复用场合，就使用复用开漏模式。
⑤在使用任何一种开漏模式时，都需要接上拉电阻。
三、GPIO 寄存器
1、GPIO 寄存器
每组IO口含下面7个寄存器。也就是7个寄存器，一共可以控制一组GPIO的16个IO口。
configuration register low: GPIOx->CRL :端口配置低寄存器
configuration register high: GPIOx->CRH:端口配置高寄存器
input date register: GPIOx->IDR:端口输入寄存器
output date register: GPIOx->ODR:端口输出寄存器
bit Set/Reset register: GPIOx->BSRR:端口位设置/清除寄存器
bit reset register GPIOx->BRR :端口位清除寄存器
lock Key register: GPIOx->LCKR:端口配置锁存寄存器
2、程序定义
下面有个volatile 被宏定义为 __IO，volatile 起到什么作用？
参看：C语言再学习 – 关键字volatile
#define __IO volatile /!< defines ‘read / write’ permissions /
typedef struct
{
__IO uint32_t CRL; //端口配置低寄存器
__IO uint32_t CRH; //端口配置高寄存器
__IO uint32_t IDR; //端口输入寄存器
__IO uint32_t ODR; //端口输出寄存器
__IO uint32_t BSRR; //端口位设置/清除寄存器
__IO uint32_t BRR; //端口位清除寄存器
__IO uint32_t LCKR; //端口配置锁存寄存器
} GPIO_TypeDef;
C语言中“.”与“->”有什么区别？
一般情况下用“.”，只需要声明一个结构体。格式是，结构体类型名+结构体名。然后用结构体名加“.”加域名就可以引用域 了。因为自动分配了结构体的内存。如同 int a;一样。
而用“->”，则要声明一个结构体的指针，还要手动开辟一个该结构体的内存，然后把返回的指针给声明的结构体指针，才能用“->”正确引用。否则内存中只分配了指针的内存，没有分配结构体的内存，导致想要的结构体实际上是不存在。这时候用“->”引用自然出错了，因为没有结构体，自然没有结构体的域了。
此外，（*a）.b 等价于 a->b。
".“一般情况下读作"的”。
“->”一般读作"指向的结构体的”。
调用示范
GPIO_TypeDef * GPIOB；
GPIOx->LCKR = tmp;
3、详解各个寄存器
参看：STM32F103学习记录—–GPIO篇
这些寄存器有集成到各个函数里的。
比如：
GPIO_SetBits 置高
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GPIO_PIN(GPIO_Pin));
GPIOx->BSRR = GPIO_Pin;
}
aasert_param()它的作用就是检测传递给函数的参数是否是有效的参数
#define IS_USART_ALL_PERIPH(PERIPH) (((PERIPH) == USART1) ||
((PERIPH) == USART2) ||
((PERIPH) == USART3) ||
((PERIPH) == USART4) ||
((PERIPH) == USART5) ||
((PERIPH) == USART6) ||
((PERIPH) == USART7) ||
((PERIPH) == USART8))
宏定义的功能是参数USARTx是USART1~USART8其中的一个，表示参数USARTx有效，返回true，否则返回false。
参看：C语言再学习 – 位操作
当然也可以这么用：
//使用寄存器结构体指针点亮LED
int main(void)
{
#if 0 //直接通过操作内存来控制寄存器
RCC_APB2ENR |= (1<<3);// 开启 GPIOB 端口时钟
GPIOB_CRL &= ~( 0x0F<< (4*0));//清空控制 PB0 的端口位
GPIOB_CRL |= (1<<4*0);// 配置 PB0 为通用推挽输出，速度为 10M
GPIOB_ODR |= (0<<0);// PB0 输出 低电平
while (1);
#else// 通过寄存器结构体指针来控制寄存器
RCC->APB2ENR |= (1<<3);// 开启 GPIOB 端口时钟
GPIOB->CRL &= ~( 0x0F<< (4*0));//清空控制 PB0 的端口位
GPIOB->CRL |= (1<<4*0);// 配置 PB0 为通用推挽输出，速度为 10M
GPIOB->ODR |= (0<<0);// PB0 输出 低电平
while (1);
#endif
}
注意
ODR 这些位可读可写并只能以字(16位)的形式操作
对GPIOx_BSRR(x = A…E)，可以分别地对各个ODR位进行独立的设置/清除

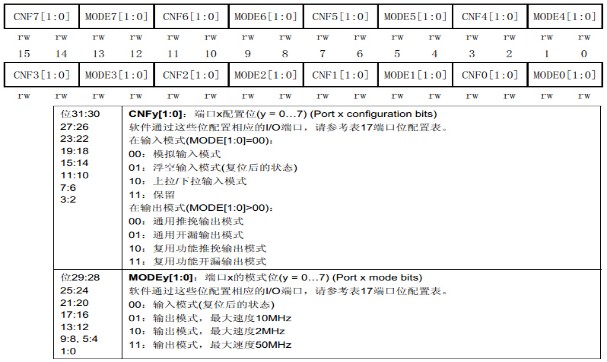

端口配置低寄存器(GPIOx->CRL)
端口配置高寄存器(GPIOx->CRH)

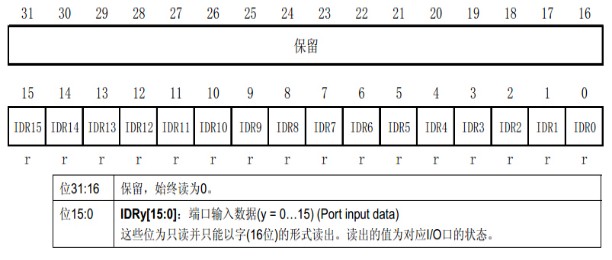

端口输入数据寄存器(GPIOx->IDR)

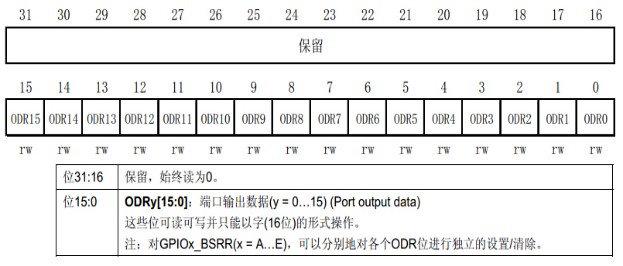

端口输出数据寄存器(GPIOx->ODR)

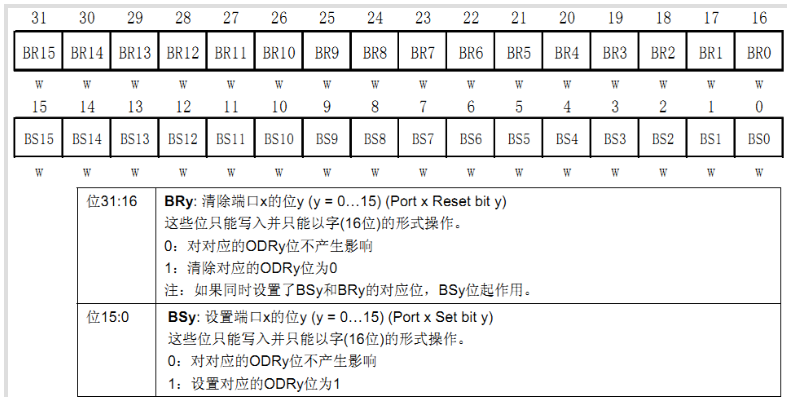

端口位设置/清除寄存器(GPIOx->BSRR)

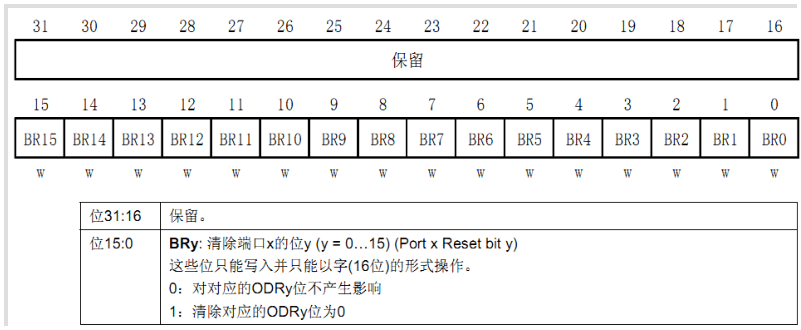

端口位清除寄存器(GPIOx->BRR)
四、大同小异的初始化
有很多外设的初始化，但是基本上大同小异吧。我们以最简单的点亮LED来看一下。
1、初始化程序
GPIO_InitTypeDef GPIO_InitStructure;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE); //使能 PB,PE 端口时钟
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED0–>PB.5 推挽输出
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP; //推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
GPIO_Init(GPIOB, &GPIO_InitStructure);
GPIO_SetBits(GPIOB,GPIO_Pin_5); //PB.5 输出高
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //LED1–>PE.5 推挽输出
GPIO_Init(GPIOE, &GPIO_InitStructure);
GPIO_SetBits(GPIOE,GPIO_Pin_5); /PE.5 输出高
2、解析
GPIO_InitTypeDef GPIO_InitStructure;
定义一个 GPIO_InitTypeDef 类型的结构体
typedef struct
{
uint16_t GPIO_Pin; /*!< Specifies the GPIO pins to be configured.
This parameter can be any value of @ref GPIO_pins_define */
GPIOSpeed_TypeDef GPIO_Speed; /*!< Specifies the speed for the selected pins.
This parameter can be a value of @ref GPIOSpeed_TypeDef */
GPIOMode_TypeDef GPIO_Mode; /*!< Specifies the operating mode for the selected pins.
This parameter can be a value of @ref GPIOMode_TypeDef */
}GPIO_InitTypeDef;
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_GPIOE, ENABLE);
使能 GPIOB,GPIOE 端口时钟
启用或禁用高速APB（APB2）外设时钟。
void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState)
{
/* Check the parameters */
assert_param(IS_RCC_APB2_PERIPH(RCC_APB2Periph));
assert_param(IS_FUNCTIONAL_STATE(NewState));
if (NewState != DISABLE)
{
RCC->APB2ENR |= RCC_APB2Periph;
}
else
{
RCC->APB2ENR &= ~RCC_APB2Periph;
}
}
启用或禁用低速APB（APB1）外设时钟。
void RCC_APB1PeriphClockCmd(uint32_t RCC_APB1Periph, FunctionalState NewState)
{
/* Check the parameters */
assert_param(IS_RCC_APB1_PERIPH(RCC_APB1Periph));
assert_param(IS_FUNCTIONAL_STATE(NewState));
if (NewState != DISABLE)
{
RCC->APB1ENR |= RCC_APB1Periph;
}
else
{
RCC->APB1ENR &= ~RCC_APB1Periph;
}
}

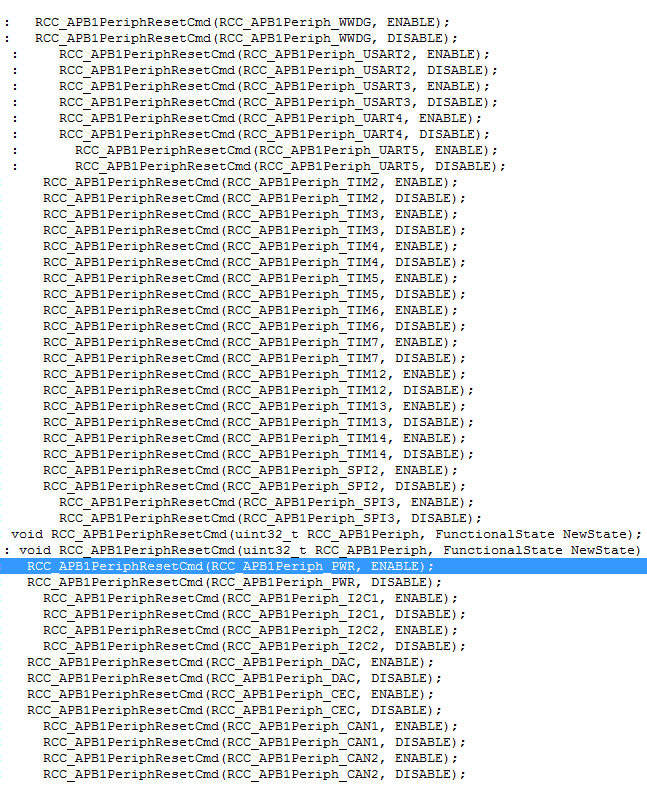

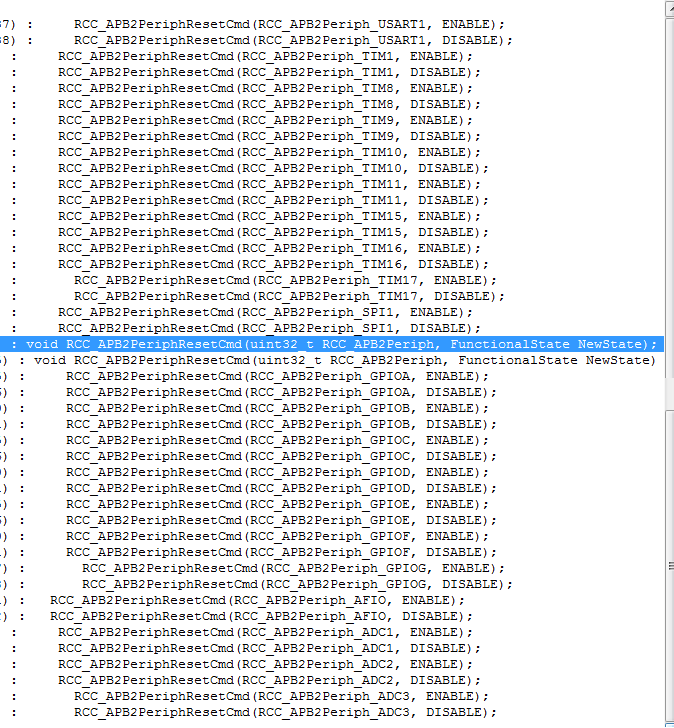

这里思考一个问题？哪些该用APB1（低速）、哪些该用APB2（高速）呢？
APB2负责 AD，I/O，高级TIM，串口1。
APB1负责 DA，USB，SPI，I2C，CAN，串口2345，普通TIM，PWR
高低速时钟频率多大呢?
这个后续讲时钟时再看！！！
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5;
选择待设置的GPIO管脚，上面有提到GPIO有16个I/O口。多个I/O中间加位操作符 “|”
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
设置选中GPIO管脚的模式，上面有提到GPIO共有8种工作模式
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
设置选中GPIO管脚的速率
typedef enum
{
GPIO_Speed_10MHz = 1, //最高输出速率10MHz
GPIO_Speed_2MHz, //最高输出速率2MHz
GPIO_Speed_50MHz //最高输出速率50MHz
}GPIOSpeed_TypeDef;
思考，GPIO_Speed GPIO的速度该如何选择呢？
参看：stm32引脚速度GPIO_Speed的区别
I/O口的输出模式下，有3种输出速度可选(2MHz、10MHz和50MHz)，这个速度是指I/O口驱动电路的响应速度而不是输出信号的速度，输出信号的速度与程序有关（芯片内部在I/O口 的输出部分安排了多个响应速度不同的输出驱动电路，用户可以根据自己的需要选择合适的驱动电路）。通过选择速度来选择不同的输出驱动模块，达到最佳的噪声 控制和降低功耗的目的。高频的驱动电路，噪声也高，当不需要高的输出频率时，请选用低频驱动电路，这样非常有利于提高系统的EMI性能。当然如果要输出较高频率的信号，但却选用了较低频率的驱动模块，很可能会得到失真的输出信号。
举个栗子：
① USART串口，若最大波特率只需115.2k，那用2M的速度就够了，既省电也噪声小。
② I2C接口，若使用400k波特率，若想把余量留大些，可以选用10M的GPIO引脚速度。
③ SPI接口，若使用18M或9M波特率，需要选用50M的GPIO的引脚速度。
GPIO_Init(GPIOB, &GPIO_InitStructure);
根据GPIO_InitStructure中指定的参数初始化外设GPIOX
GPIO_SetBits(GPIOB,GPIO_Pin_5);
将端口GPIOB的第5引脚置1（高电平）， 多个I/O中间加位操作符 “|”
五、GPIO常用函数
打开 stm32f10x_gpio.c，可以看到 GPIO 相关函数。我们简单看一下这些函数的功能
参看：STM32中使用GPIO的总结(超强)
下面出现的Bit_RESET = 0，Bit_SET = 1
typedef enum
{ Bit_RESET = 0,
Bit_SET
}BitAction;
1、GPIO_ReadInputDataBit
功能描述：读取指定端口管脚的输入
例：
u8 ReadValue;
ReadValue = GPIO_ReadInputDataBit(GPIOB, GPIO_Pin_7);
返回值为：0（低电平）、1（高电平）
函数解析
uint8_t GPIO_ReadInputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
uint8_t bitstatus = 0x00;
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GET_GPIO_PIN(GPIO_Pin));
if ((GPIOx->IDR & GPIO_Pin) != (uint32_t)Bit_RESET)
// GPIOx->IDR:端口输入寄存器
{
bitstatus = (uint8_t)Bit_SET;
}
else
{
bitstatus = (uint8_t)Bit_RESET;
}
return bitstatus;
}
2、GPIO_ReadInputDataBit
功能描述：读取指定的GPIO端口输入
例：
u16 ReadValue;
ReadValue = GPIO_ReadInputData(GPIOC);
函数解析
uint16_t GPIO_ReadInputData(GPIO_TypeDef* GPIOx)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
return ((uint16_t)GPIOx->IDR);
}
3、GPIO_ReadOutputDataBit
功能描述：读取指定端口管脚的输出
例：
u8 ReadValue;
ReadValue = GPIO_ReadOutputDataBit(GPIOB, GPIO_Pin_7);
函数解析
uint8_t GPIO_ReadOutputDataBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
uint8_t bitstatus = 0x00;
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GET_GPIO_PIN(GPIO_Pin));
if ((GPIOx->ODR & GPIO_Pin) != (uint32_t)Bit_RESET)
{
bitstatus = (uint8_t)Bit_SET;
}
else
{
bitstatus = (uint8_t)Bit_RESET;
}
return bitstatus;
}
4、GPIO_ReadOutputData
功能描述：读取指定的GPIO端口输出
例：
u16 ReadValue;
ReadValue = GPIO_ReadOutputData(GPIOC);
函数解析
uint16_t GPIO_ReadOutputData(GPIO_TypeDef* GPIOx)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
return ((uint16_t)GPIOx->ODR);
}
5、GPIO_SetBits
功能描述：置位指定的数据端口位
例： 将端口GPIOA的第10、15脚置1（高电平）
GPIO_SetBits(GPIOA, GPIO_Pin_10 | GPIO_Pin_15);
函数解析
void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GPIO_PIN(GPIO_Pin));
GPIOx->BSRR = GPIO_Pin;
}
6、GPIO_ResetBits
功能描述：清除指定的数据端口位
例：将端口GPIOA的第10、15脚置0（低电平）
GPIO_ResetBits(GPIOA, GPIO_Pin_10 | GPIO_Pin_15);
函数解析
void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GPIO_PIN(GPIO_Pin));
GPIOx->BRR = GPIO_Pin;
}
7、GPIO_WriteBit
功能描述：设置或者清除指定的数据端口位
例：
GPIO_WriteBit(GPIOA, GPIO_Pin_15, Bit_SET);
函数解析
void GPIO_WriteBit(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin, BitAction BitVal)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GET_GPIO_PIN(GPIO_Pin));
assert_param(IS_GPIO_BIT_ACTION(BitVal));
if (BitVal != Bit_RESET)
{
GPIOx->BSRR = GPIO_Pin;
}
else
{
GPIOx->BRR = GPIO_Pin;
}
}
8、GPIO_Write
功能描述：向指定GPIO数据端口写入数据
例：
GPIO_Write(GPIOA, 0x1101);
函数解析
void GPIO_Write(GPIO_TypeDef* GPIOx, uint16_t PortVal)
{
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
GPIOx->ODR = PortVal;
}
9、GPIO_PinLockConfig
功能描述：锁定GPIO管脚设置寄存器
例：
GPIO_PinLockConfig(GPIOA, GPIO_Pin_0 | GPIO_Pin_1);
函数解析
void GPIO_PinLockConfig(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin)
{
uint32_t tmp = 0x00010000;
/* Check the parameters */
assert_param(IS_GPIO_ALL_PERIPH(GPIOx));
assert_param(IS_GPIO_PIN(GPIO_Pin));
tmp |= GPIO_Pin;
/* Set LCKK bit */
GPIOx->LCKR = tmp;
/* Reset LCKK bit */
GPIOx->LCKR = GPIO_Pin;
/* Set LCKK bit */
GPIOx->LCKR = tmp;
/* Read LCKK bit*/
tmp = GPIOx->LCKR;
/* Read LCKK bit*/
tmp = GPIOx->LCKR;
}
10、GPIO_EventOutputConfig
功能描述：选择GPIO管脚用作事件输出
例：
GPIO_EventOutputConfig(GPIO_PortSourceGPIOE, GPIO_PinSource5);
GPIO_PortSource
GPIO_PortSource用以选择用作事件输出的GPIO端口。
函数解析
void GPIO_EventOutputConfig(uint8_t GPIO_PortSource, uint8_t GPIO_PinSource)
{
uint32_t tmpreg = 0x00;
/* Check the parameters */
assert_param(IS_GPIO_EVENTOUT_PORT_SOURCE(GPIO_PortSource));
assert_param(IS_GPIO_PIN_SOURCE(GPIO_PinSource));
tmpreg = AFIO->EVCR;
/* Clear the PORT[6:4] and PIN[3:0] bits */
tmpreg &= EVCR_PORTPINCONFIG_MASK;
tmpreg |= (uint32_t)GPIO_PortSource << 0x04;
tmpreg |= GPIO_PinSource;
AFIO->EVCR = tmpreg;
}
11、GPIO_EventOutputCmd
功能描述：使能或者失能事件输出
例：
GPIO_EventOutputConfig(GPIO_PortSourceGPIOC, GPIO_PinSource6);
GPIO_EventOutputCmd(ENABLE);
函数解析
void GPIO_EventOutputCmd(FunctionalState NewState)
{
/* Check the parameters */
assert_param(IS_FUNCTIONAL_STATE(NewState));
(__IO uint32_t ) EVCR_EVOE_BB = (uint32_t)NewState;
}
12、GPIO_PinRemapConfig
功能描述：改变指定管脚的映射
例：
GPIO_PinRemapConfig(GPIO_Remap_I2C1, ENABLE);
上述代码就是完全重映射，本来应该初始化PA8但是现在需要重映射成PE9
