packet Trace学习三

热度:69   发布时间:2023-10-24 03:14:40.0

通过两台PC设备之间的通信来对其所用到的协议进行分析。

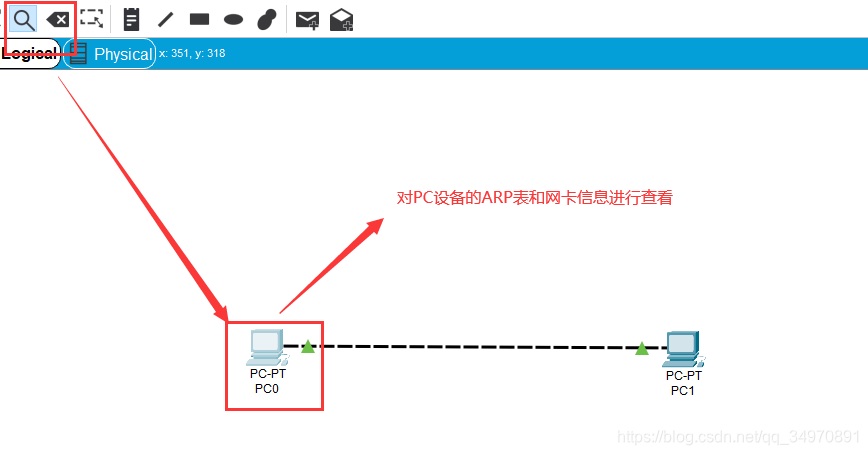

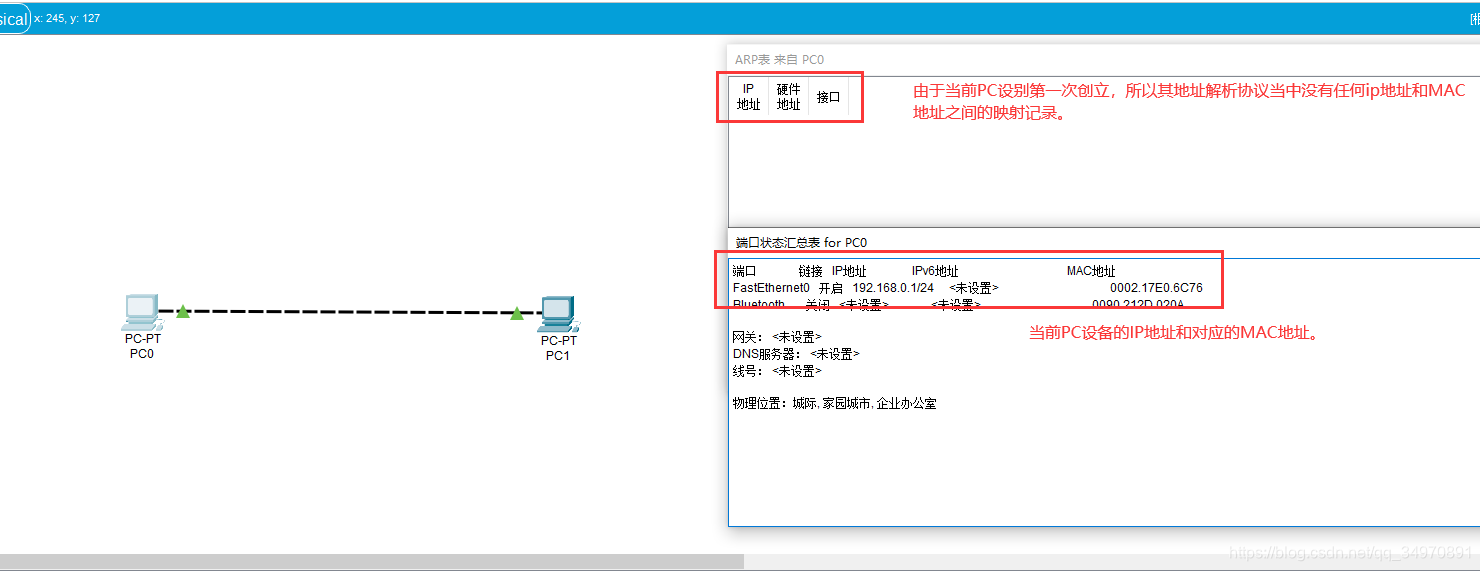

先建立两台PC设别并为其配置IP

packet Trace学习三

packet Trace学习三

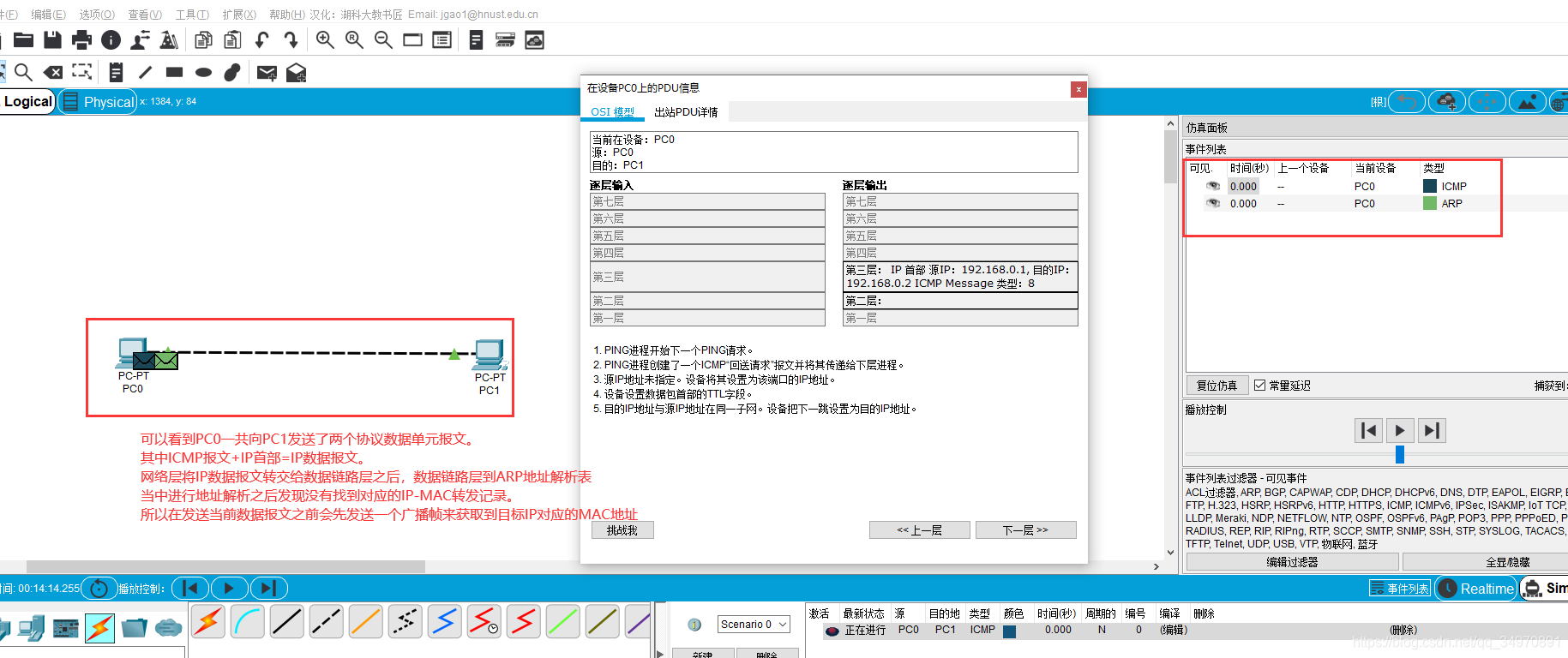

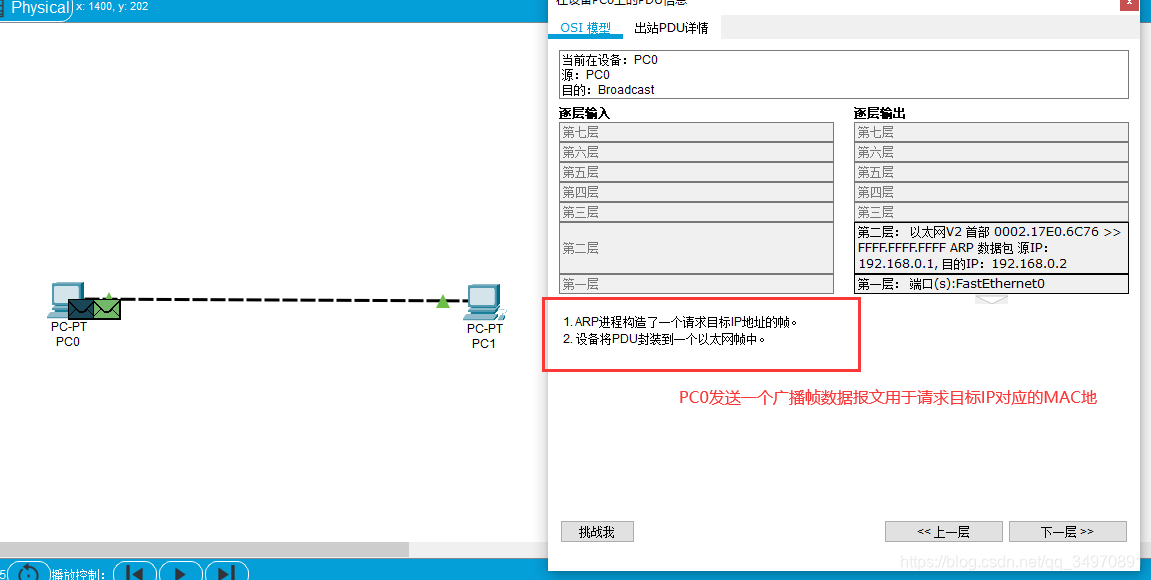

另PC0向PC1发送一个简单协议数据报文单元(PDU)。

packet Trace学习三

packet Trace学习三

packet Trace学习三

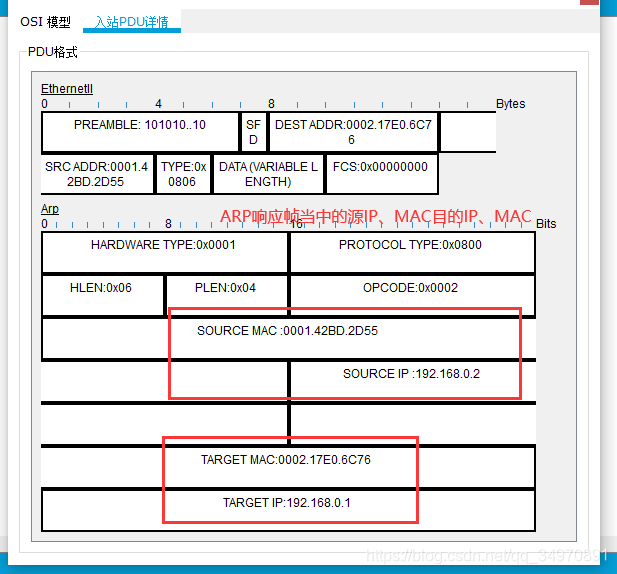

接收放在接收到发送方的广播帧之后发现该数据帧的目的是用于获取接收方的MAC地址,则接收方将自己的MAC地址封装成帧之后以单播的形式重新发送给发送方。

packet Trace学习三

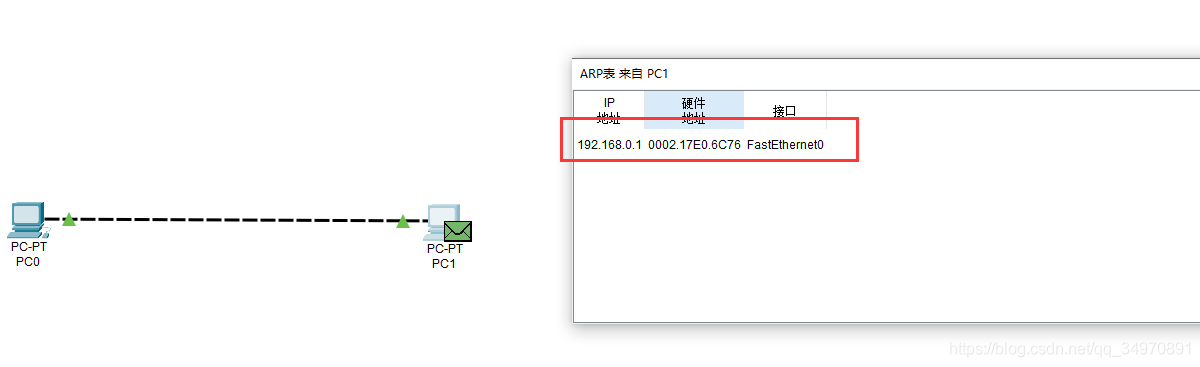

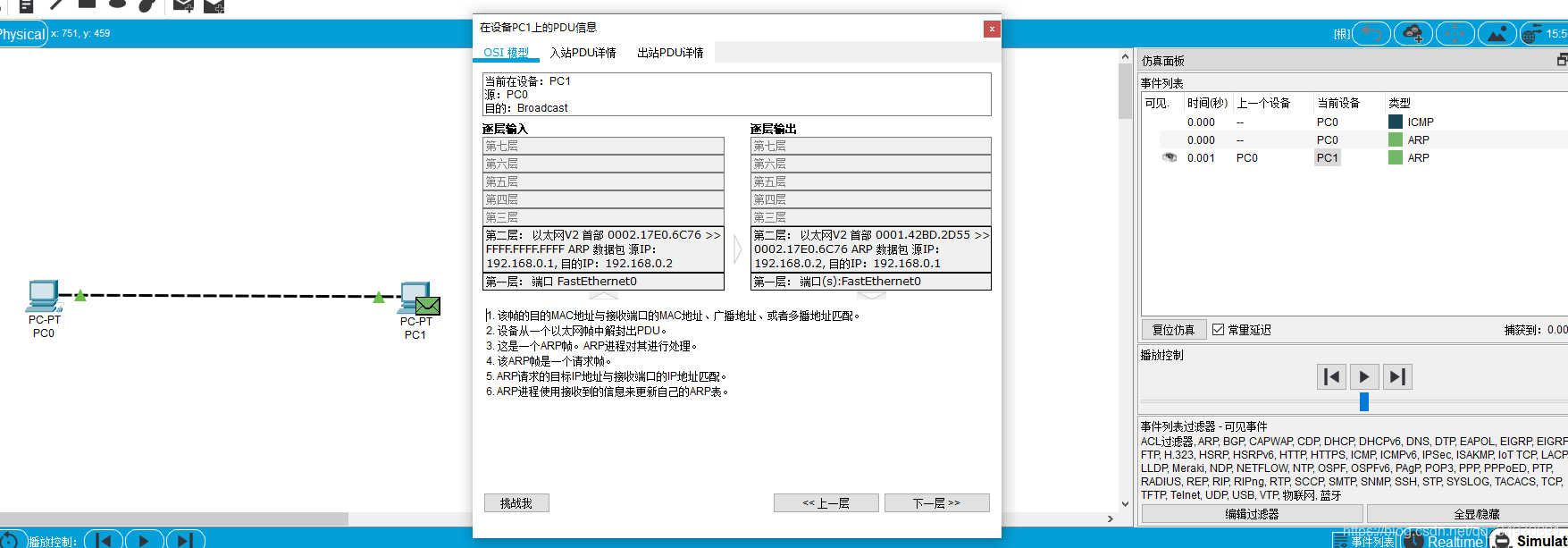

与此同时接收方将发送方的IP和MAC地址写入到ARP地址解析表当中去。

packet Trace学习三

packet Trace学习三

packet Trace学习三

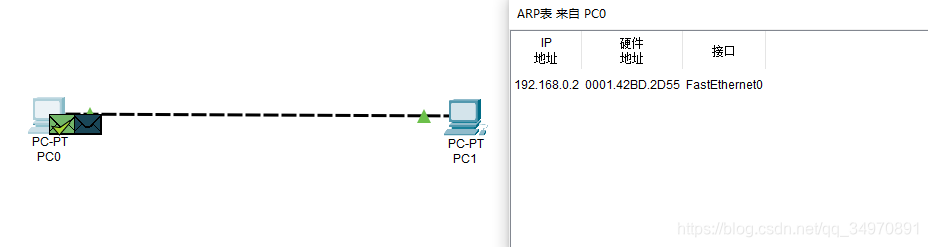

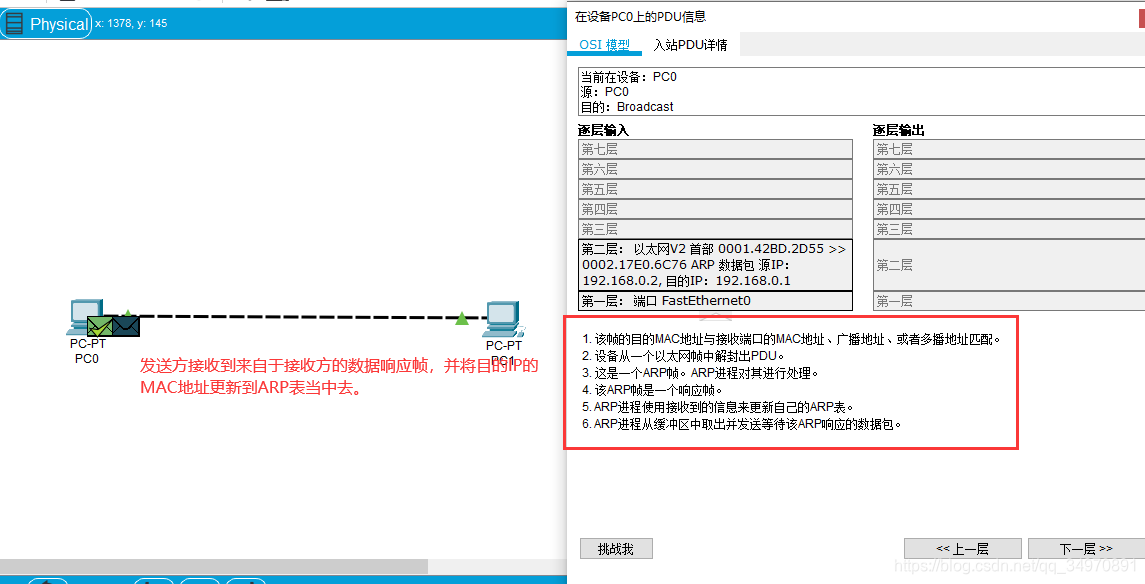

发送端在接收到ARP响应报文之后,对自身的ARP协议表进行更新。

packet Trace学习三

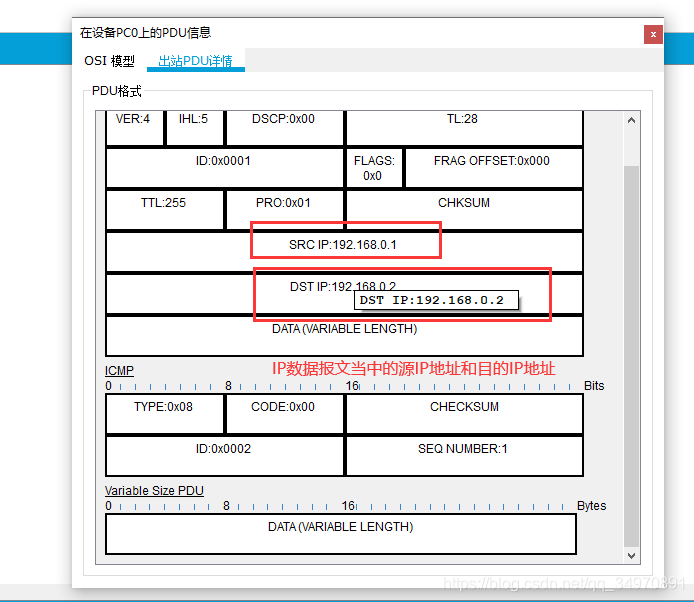

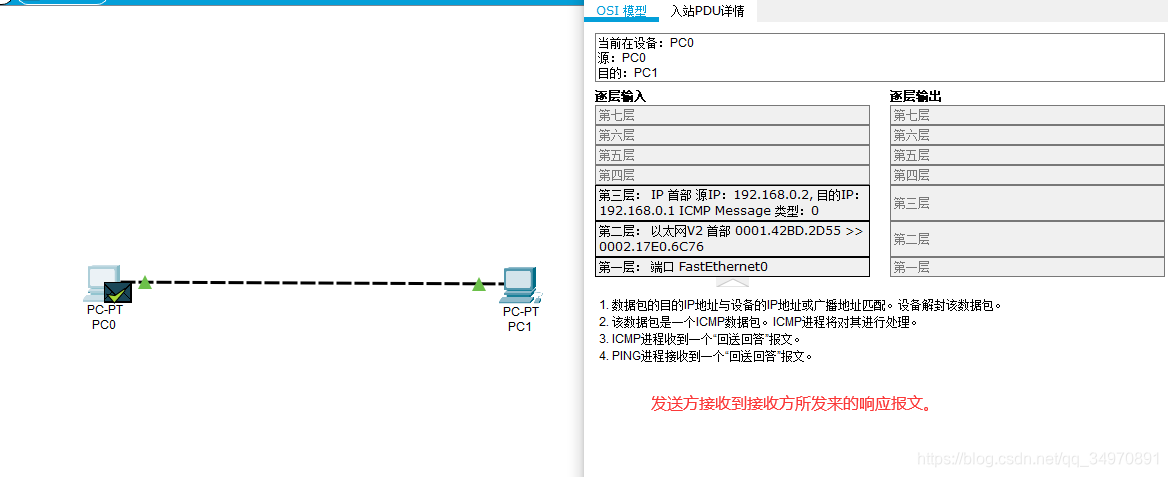

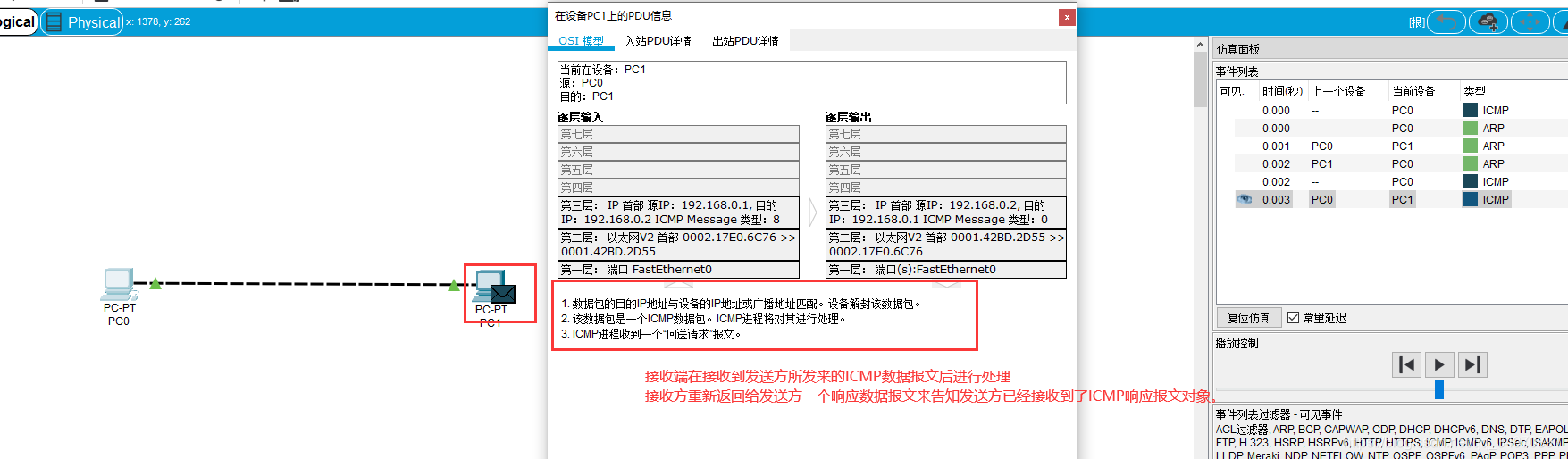

接下来发送端开始根据地址解析表来对要进行发送的ICMP数据报文进行发送。

packet Trace学习三

packet Trace学习三

接下来发送第二个协议数据单元报文的时候,由于地址解析表当中已经有了目的IP的MAC地址,所以直接进行数据帧的发送即可。

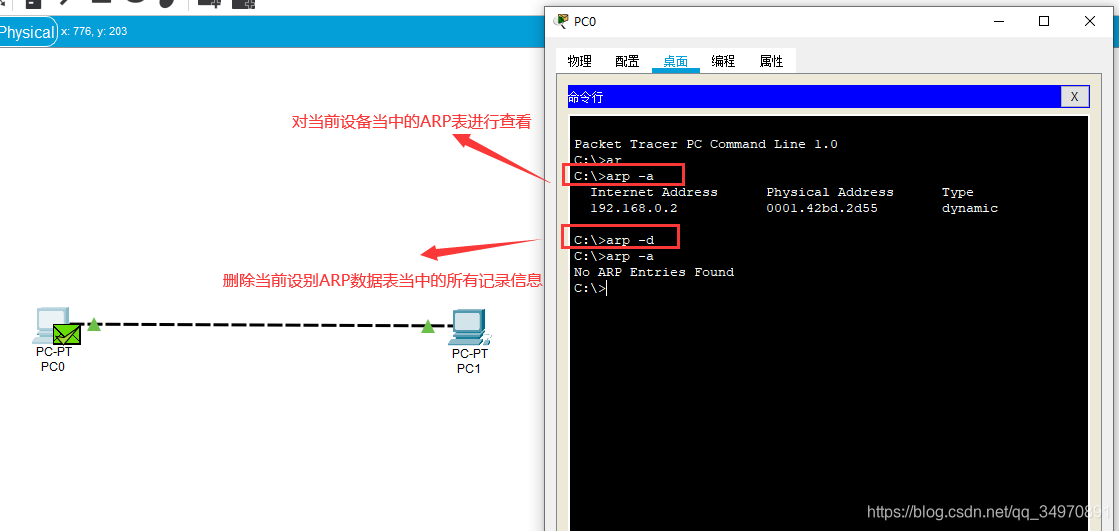

使用命令行的方式来实现对当前设备当中ARP数据表当中的所有记录进行查看和删除操作。

packet Trace学习三
