1.Edge cuts vs Vertex cuts
参考：GraphX: A Resilient Distributed Graph System on Spark
PowerGraph: Distributed Graph-Parallel Computation on Natural Graphs
图结构描述了数据流动，分布式图计算系统依赖于图分区和以最小化通信和存储开销存储图，并确保计算平衡。
Edge cuts

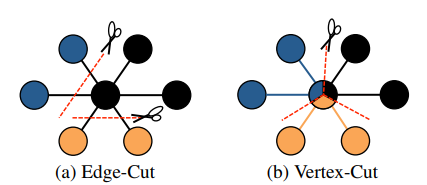

如上图（a）所示，Edge cut 将节点分配到不同的机器，边横跨各机器，通信开销和存储开销直接与切割的数量呈比例.因此需要通过最小化边的切割数目，将节点尽量多的分给机器来减少通信开销和确保计算平衡。但是规模巨大的图想要计算出一个最优的切割会付出巨大的花费，因此大多数都采用了随机切割，随机将节点分配给机器。随机的切割工作的时候接近最佳情况下的平衡，但是这也消耗了最坏的通信花费，切割了最多的边。
定理：如果节点被随机分配给p个机器，那么edge cut 的 expected fraction 为
对于一个exponent 为
的 power-law graph 每个节点期望的edge cut 为：
注：power-law degree distributios原来是一种描述网络图中结点度的分布，中文可叫做“幂律度分布”。详细

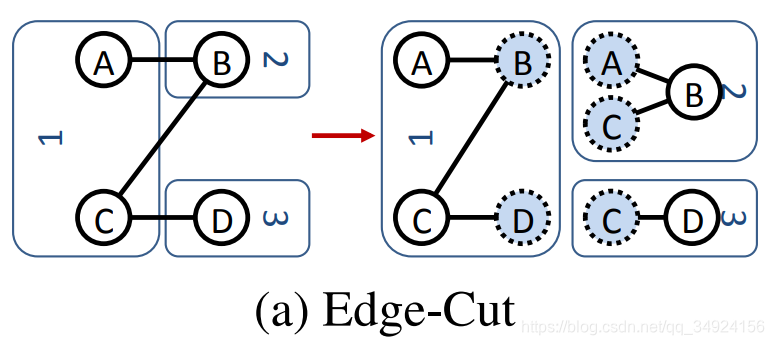

每次边的切割都会在本地保存一个邻近节点的备份，因此会增加网络和存储开销。如上图所示，切割成三份，增加了5个节点副本，每个节点都被复制了至少一次。任何节点或边的变化都会通过网络同步到其他机器。
Vertex cuts
如上图所示，vertex cut将边分配给不同机器，允许节点跨不同机器，节点的变化都需要同步到其他机器上，故通信开销与存储开销与每个节点跨机器的数呈正比，因此我们需要最小化每个节点跨机器的数。比起edge cut，vertex cut 从理论和实践上，都显示出更好的性能。
通过为边定义一个hash函数
, 可以保证每个节点最多在
个机器上（m为机器集群的数量）。
是一个在节点ID上统一hash函数。
对于一个均衡的 p-way vertex cut ，将边集合
分配给机器
，节点横跨机器集
，因此可定义均衡切割如下所示：
平衡因子
是一个很小的常量，
里的每一个机器都将会有一个节点v的副本，每次节点的修改会传到每个副本，因此
的大小将会影响通信开销。随机将
中的一个副本设为master，维持着节点的主版本，其他副本都从此节点上复制。
vertex cut 能够更好的作用在power-law graph，通过切割部分度非常高的节点就能将整个图切分。同时每条边都保证了只存在于一个机器上。
在真实的大规模图上，Vertex cut 找到一个最优的切割也会付出巨大的花费，但是《Powergraph: Distributed graph-parallel computation on natural graphs》里为边的分区提出了几个简单的启发式data-parallel算法。最简单的策略就是随机的将边分给机器，随机的vertex cut 比随机的edge cut 更有效果，随机切分也能几乎达到最优均衡。
在集群数为p时，随机切割期望副本为：
，其中
表示节点v的度。
对于power-law graph来说，副本期望由power-law 常量
决定：
其中

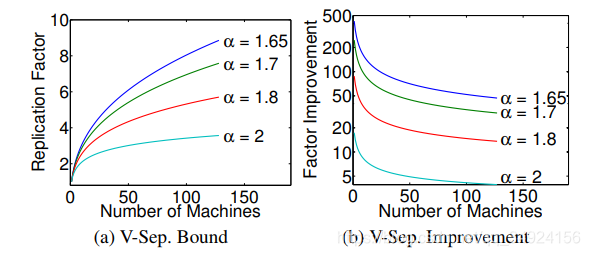

从上图（a）可以看到，虽然
越小（度很高的节点越多），replication factor越大，但是相对于edge cut，vertex cut的有效增益实际上随着α的降低而增加。图（b）显示的是随机edge cut的期望花费与随机vertex cut的期望花费，显示出了使用vertex cut的数量级增量。
对于一个给定的edge cut 有 g个镜像副本，使用 vertex cut 进行分区能使副本的数量少于g。
改进Vertex cuts随机分配算法：
这是一顺序贪心启发式算法，能使边在不同的机器上从而最小化conditional expected replication factor。
现假设在放置边i后，任务是放置边i+1，定义conditional expectation如下：
是前一个边i的分配。使用前面得到的定理，对于边
我们可以有以下规则：
- 如果
与
相交，那么该边应存于交集的机器中。 - 如果
与
不为空并且没有交集，应该将该边分给节点中最多边未分配边的那个节点的
中的任意机器。 - 如果一个或着两个vertex已经被分配，那么选择被分配了节点的机器。
- 如果两个节点都没被分配，那么将边分给负载最小的机器。
Vertex cut as table
GraphX resilient distributed graph (RDG)数据结构在vertex cuts 实现时将其分为三个无序平行的表 。分别如下所示：
- EdgeTable(pid, src, dst, data)，存储相邻结构以及边的数据。（pid 表示分区编号，src 表示起始节点，dst 表示结束节点）这个表只包含节点的id，不包含节点数据。依据pid 分区。
- VertexDataTable(id, data)，存储节点的数据，由 vertex id 进行分区。
- . VertexMap(id, pid)，显示了节点ID和邻接边的虚拟分区的映射。此表通过vertex id进行分区。
The partitioner is a hint to Spark to ensure the join site would be local to the edge table. This allows GraphX to shuffle only the vertex data and avoid moving any of the edge data.
vertex data table 与 vertex map table 可以组合为一个表，但是因为他们的功能不同，所以将其划分为了两个表。vertex data table 包含与在图形计算过程中发生变化的顶点的相关状态，vertex map table 保留了静态的图结构.
