Detecting Text in Natural Image with Connectionist Text Proposal Network（CTPN）

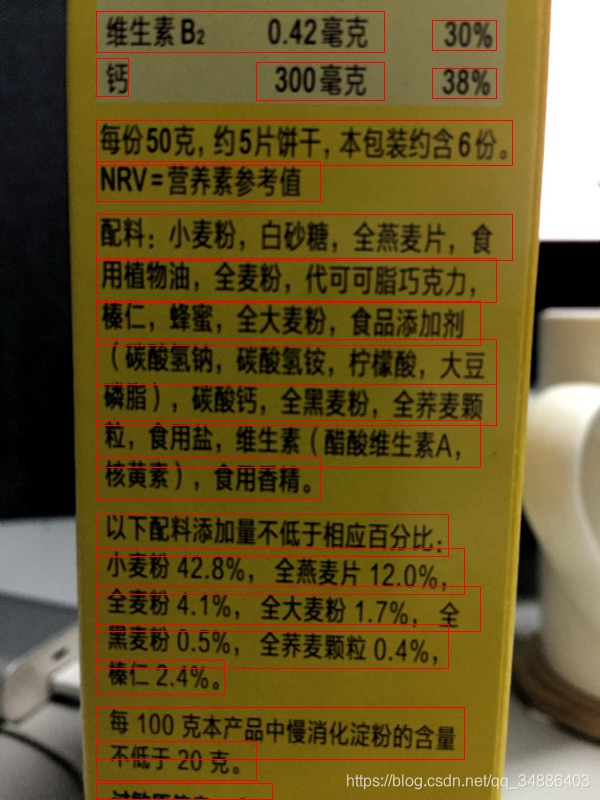

文本检测其中一个难点在于文本行的长度变化是非常剧烈的。因此如果是采用基于faster rcnn等通用物体检测框架的算法都会面临怎么生成好的text proposal的问题。论文Detecting Text in Natural Image with Connectionist Text Proposal Network提供了另外一个思路，检测一个一个小的，固定宽度的文本段，然后在后处理部分再将这些小的文本段连接起来，得到文本行。检测到的文本段的示意图如下图所示。

具体的说，作者的基本想法就是去预测文本的竖直方向上的位置，水平方向的位置不预测。因此作者提出了一个vertical anchor的方法。与faster rcnn中的anchor类似，但是不同的是，vertical anchor的宽度都是固定好的了，论文中的大小是16个像素。而高度则从11像素到273像素变化，总共10个anchor。同时，对于水平的文本行，其中的每一个文本段之间都是有联系的，因此作者采用了CNN+RNN的一种网络结构，检测结果更加鲁棒。

问题分析
1、文字目标的特殊性，一个很大的先验是文字总是水平排列的。文本检测和一般目标检测的不同——文本线是一个sequence(多字符构成的一个sequence)，而不是一般目标检测中只有一个独立的目标。这既是优势，也是难点。优势体现在同一文本线上不同字符可以互相利用上下文，可以用sequence的方法比如RNN来表示。难点体现在要检测出一个完整的文本线，同一文本线上不同字符可能差异大，距离远，要作为一个整体检测出来难度比单个目标更大——因此，作者认为预测文本的竖直位置（文本bounding box的上下边界）比水平位置（文本bounding box的左右边界）更容易

2、文字的特征体现在edge上。

3、自然场景文字检测的难点在于：小目标，遮挡，仿射畸变。

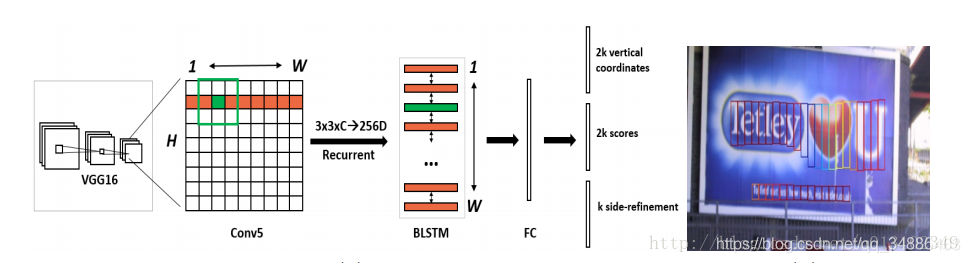

pipeline
整个算法的流程主要有以下几个步骤：
(1)首先，使用VGG16作为base net提取特征，得到conv5_3的特征作为feature map，大小是W×H×C

(2) 然后在这个feature map上做滑窗，窗口大小是3×3。也就是每个窗口都能得到一个长度为3×3×C的特征向量。这个特征向量将用来预测和10个anchor之间的偏移距离，也就是说每一个窗口中心都会预测出10个text propsoal。

(3) 将上一步得到的特征输入到一个双向的LSTM中，得到长度为W×256的输出，然后接一个512的全连接层，准备输出。

(4) 输出层部分主要有三个输出。2k个vertical coordinate，因为一个anchor用的是中心位置的高（y坐标）和矩形框的高度两个值表示的，所以一个用2k个输出。（注意这里输出的是相对anchor的偏移）。2k个score，因为预测了k个text proposal，所以有2k个分数，text和non-text各有一个分数。k个side-refinement，这部分主要是用来精修文本行的两个端点的，表示的是每个proposal的水平平移量。

(5)该方法得到密集预测的text proposal，所以会使用一个标准的非极大值抑制算法来滤除多余的box。

(6)最后使用基于图的文本行构造算法，将得到的一个一个的文本段合并成文本行。

CPTN是一种Top-Down的方法（先检测文本区域，再找出文本线）的文本检测方法，该方法比bottom-up的检测方法（先检测字符，再串成文本线）更好。因为CPTN考虑了上下文，更加鲁棒。

方法缺点：非水平文字不能检测。

CPTN最大的亮点在于把RNN引入检测问题。文本检测，先用CNN得到深度特征，然后用固定宽度的anchor来检测text proposal（文本线的一部分），并把同一行anchor对应的特征串成序列，输入到RNN中，最后用全连接层来分类或回归，并将正确的text proposal进行合并成文本线。这种把RNN和CNN无缝结合的方法提高了检测精度。

特点
(1)不是在字符的级别，最终输出是行的级别；
(2)对于每一行，每一个feature-map位置，固定需要回归的框的宽度为16像素，需要预测k个anchor的高度和竖直方向；
(3)side-refinement用来预测每一个anchor的x的坐标，准确率有有效地提升。

与faster-rcnn区别
1、改进RPN，anchor产生的window的宽度固定为3。
2、rpn后面不是直接接全连接+分类/回归，而是再通过一个LSTM，然后再接全连接层。
3、坐标回归一个y,而不是x1,y1,x2,y2.
4、添加side-refinement对水平位置进行regression。

一些细节
vertical anchor

• k个anchor的设置如下：宽度都是16像素，高度从11~273像素变化（每次乘以1.4）、
• 预测的k个vertical coordinate的坐标如下
  $v_c=(c_y?c_y^a)/h^a$, $v_h=log(h/h^a)$
  $v_c^{?}=(c_y^{?}?c_y^a)/h^a$, $v_h^{?}=log(h^{?}/h^a)$
• 与真值IoU大于0.7的anchor作为正样本，与真值IoU最大的那个anchor也定义为正样本，这个时候不考虑IoU大小有没有到0.7，这样做有助于检测出小文本。
• 与真值IoU小于0.5的anchor定义为负样本。
• 只保留score大于0.7的proposal

BLSTM

• 文章使用了双向的LSTM，每个LSTM有128个隐层

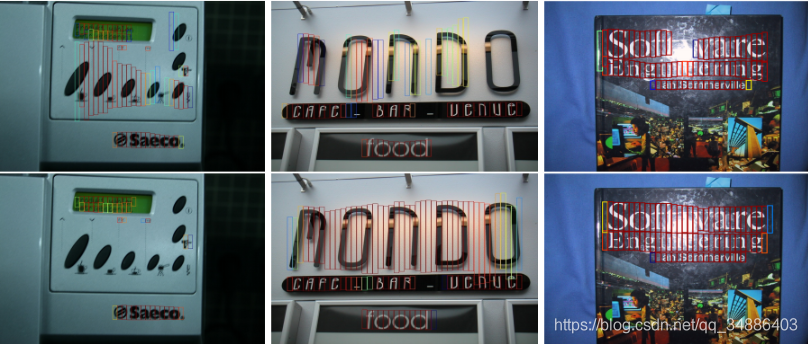

• 加了RNN之后，整个检测将更加鲁棒，具体效果见下图。上图是加了RNN，下图是没有RNN的结果。

  训练

• 对于每一张训练图片，总共抽取128个样本，64正64负，如果正样本不够就用负样本补齐。这个和faster rcnn的做法是一样的。

• 训练图片都将短边放缩到600像素。

代码注解
reimplement的github地址:https://github.com/eragonruan/text-detection-ctpn

准备训练数据

• 正如上文所提的，这个网络预测的是一些固定宽度的text proposal，所以真值也应该按照这样来标注。但是一般数据库给的都是整个文本行或者单词级别的标注。因此需要把这些标注转换成一系列固定宽度的box。代码在prepare_training_data这个文件夹。
• 整个repo是基于RBG大神的faster rcnn改的，所以根据他的输入要求。要再将数据转换为voc的标注形式，这部分代码也在prepare_training_data这个文件夹。

一些预测结果

• 这个repo没有实现文章中提到的side refinement部分。
• 以身份证检测做了个例子，但是模型是可以应用到各种水平文本检测的应用中的。
• 部分检测的结果如下所示：

参考：http://slade-ruan.me/2017/10/22/text-detection-ctpn/
参考：https://blog.csdn.net/u013102349/article/details/79521331
