#define GPIOB_CLK (*(volatile unsigned int *)(0x40021000+0x18))
#define GPIOB_CRL (*(volatile unsigned int *)(0x40010C00+0x00))
#define GPIOB_ODR (*(volatile unsigned int *)(0x40010C00+0x0C))
int main(void)
{
//1、使能GPIOB的外设时钟GPIOB_CLK |= (1<<3);
//2、GPIOB配置推挽输出模式GPIOB_CRL &=~(0xf<<(4*0));GPIOB_CRL |=(2<<(4*0));GPIOB_ODR &=~(0x1<<(1*0));
// GPIOB_ODR |=~(1<<0);
}
The code analysis：

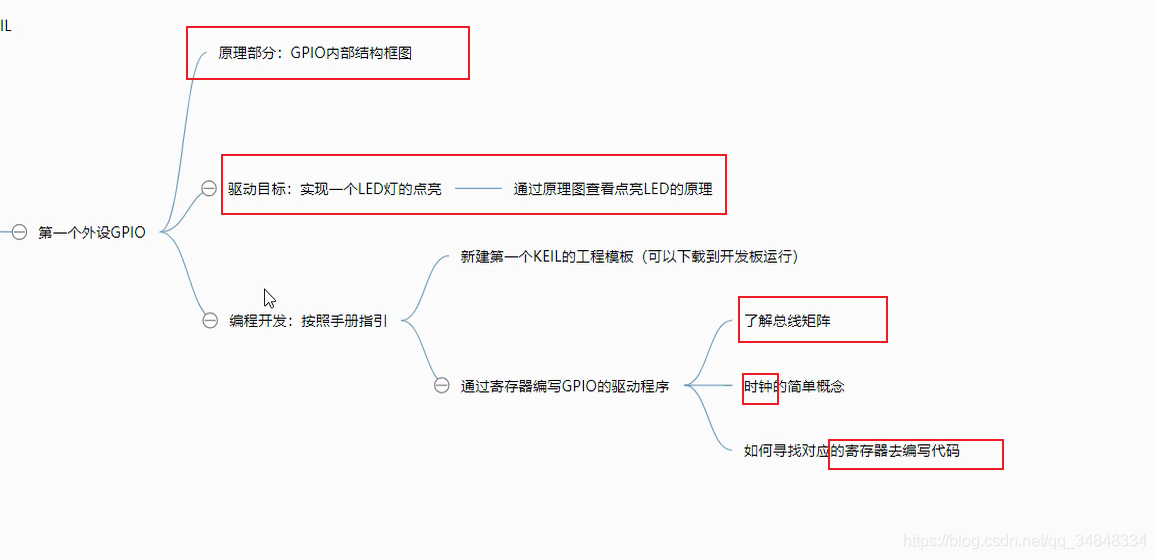

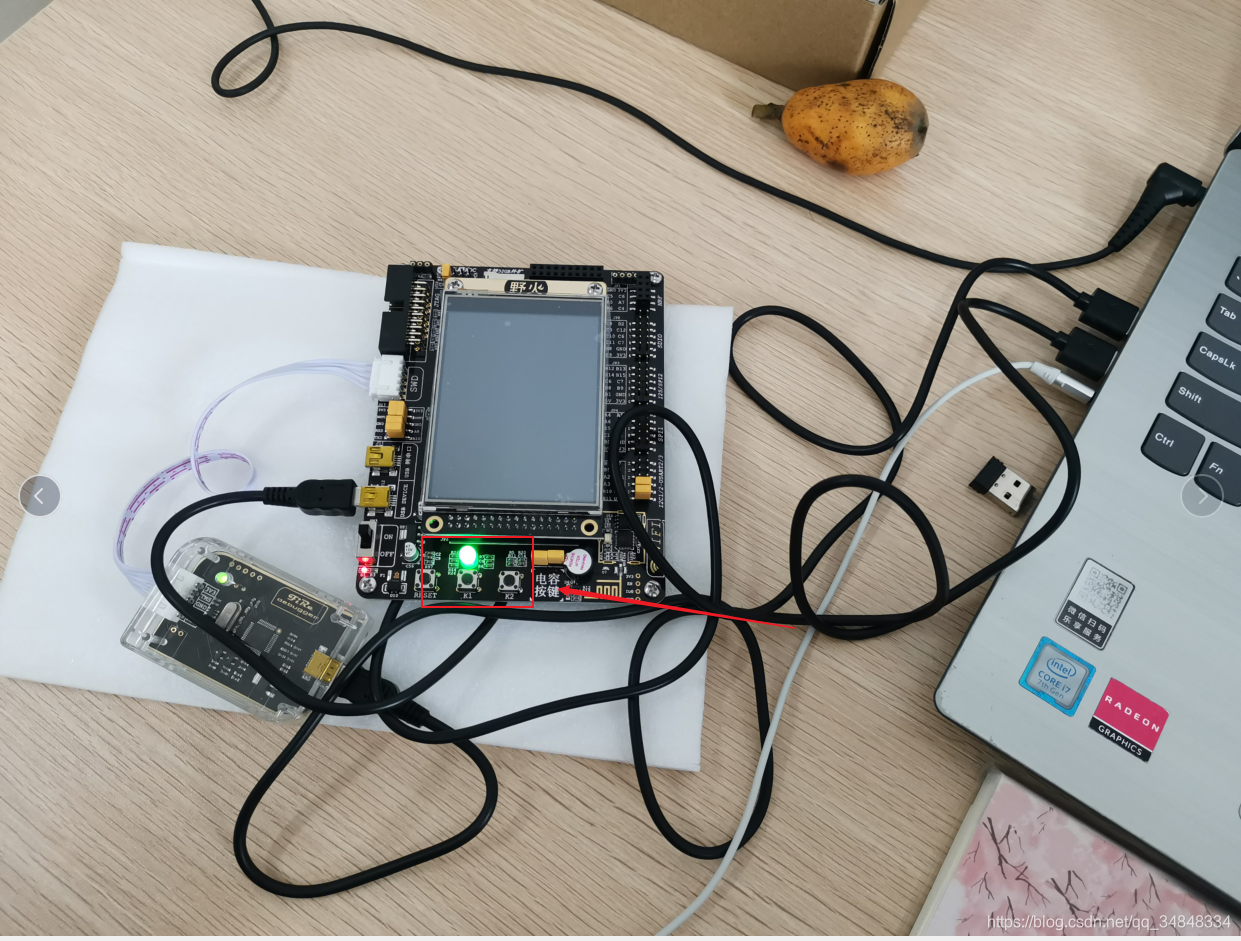

1、目的;点亮开发板上面的一个LED灯，但这个灯到底连接在开发板的那个引脚上面呢？

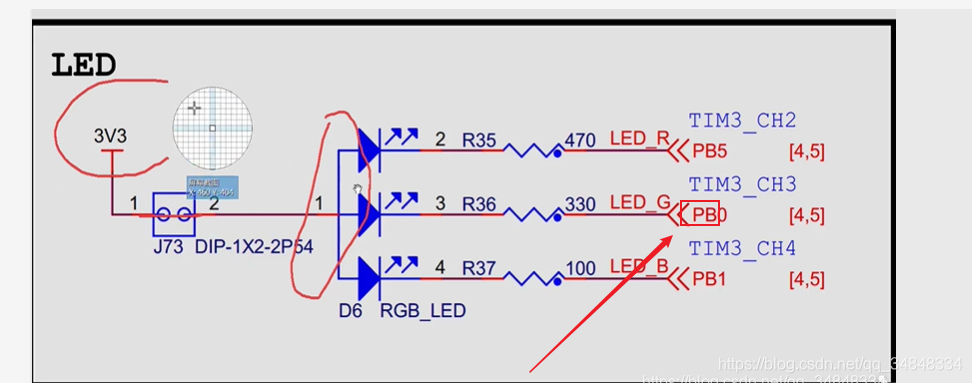

查找原理图可知:
它连接在GPIOB上面，分析电路图可知只要PB0输出为低电平，绿灯就会亮，PB5输出为低电平，红灯就会亮，PB1输出为低电平，蓝灯就会亮。所以我们要去找GPIOB
2、而要控制一个引脚点亮LED灯必不可少的是时钟，而控制时钟是总线的功能，所以要去查找该GPIOB所连接在那条总线上面。

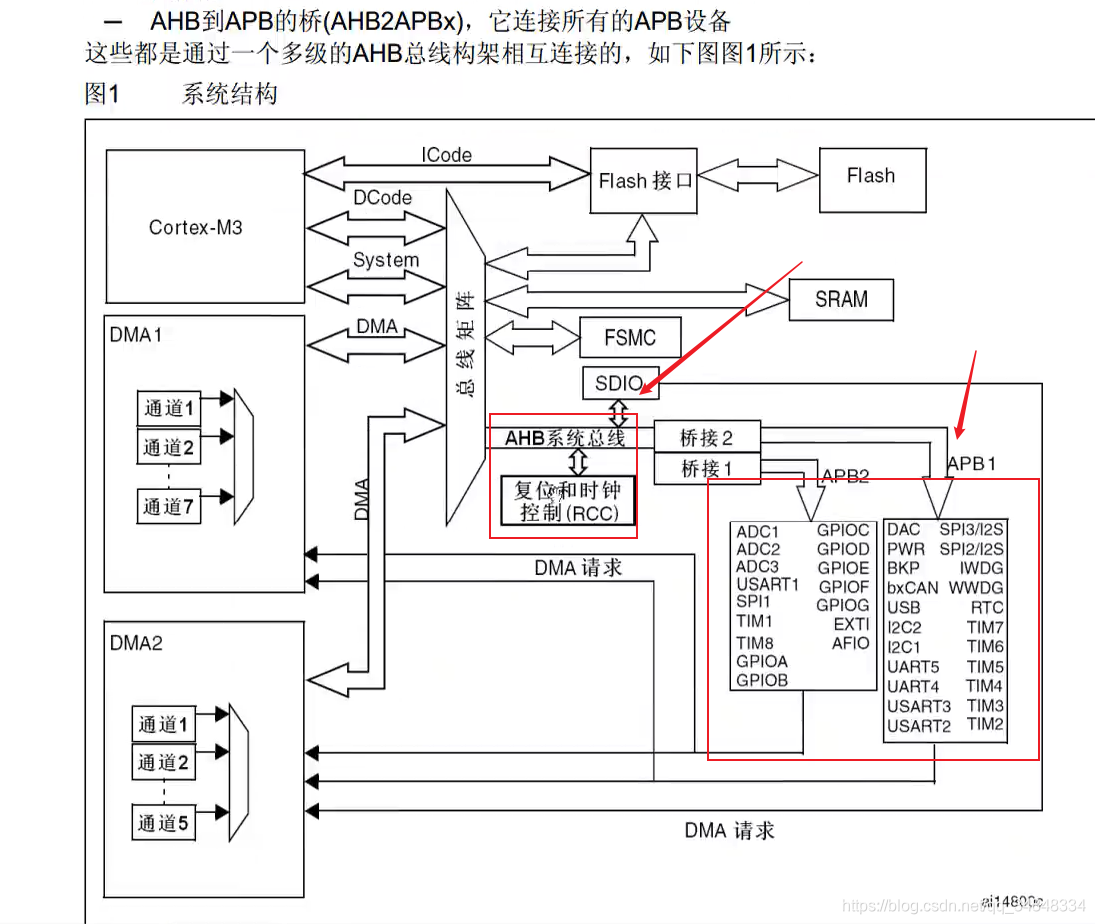

查找STM32参考手册系统结构图得知GPIOB连接在AHB2总线上面。

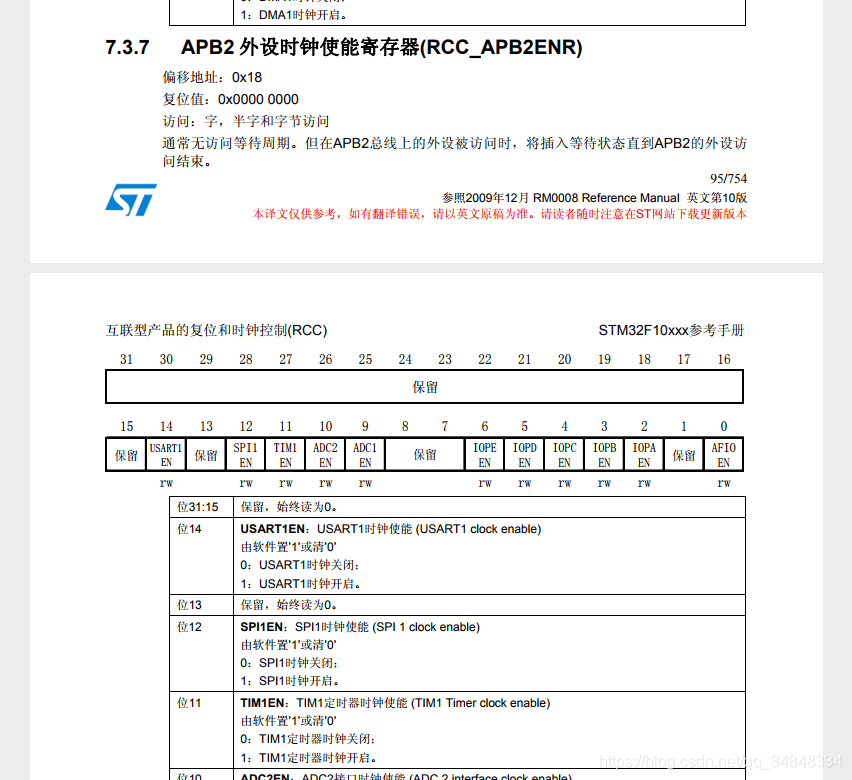

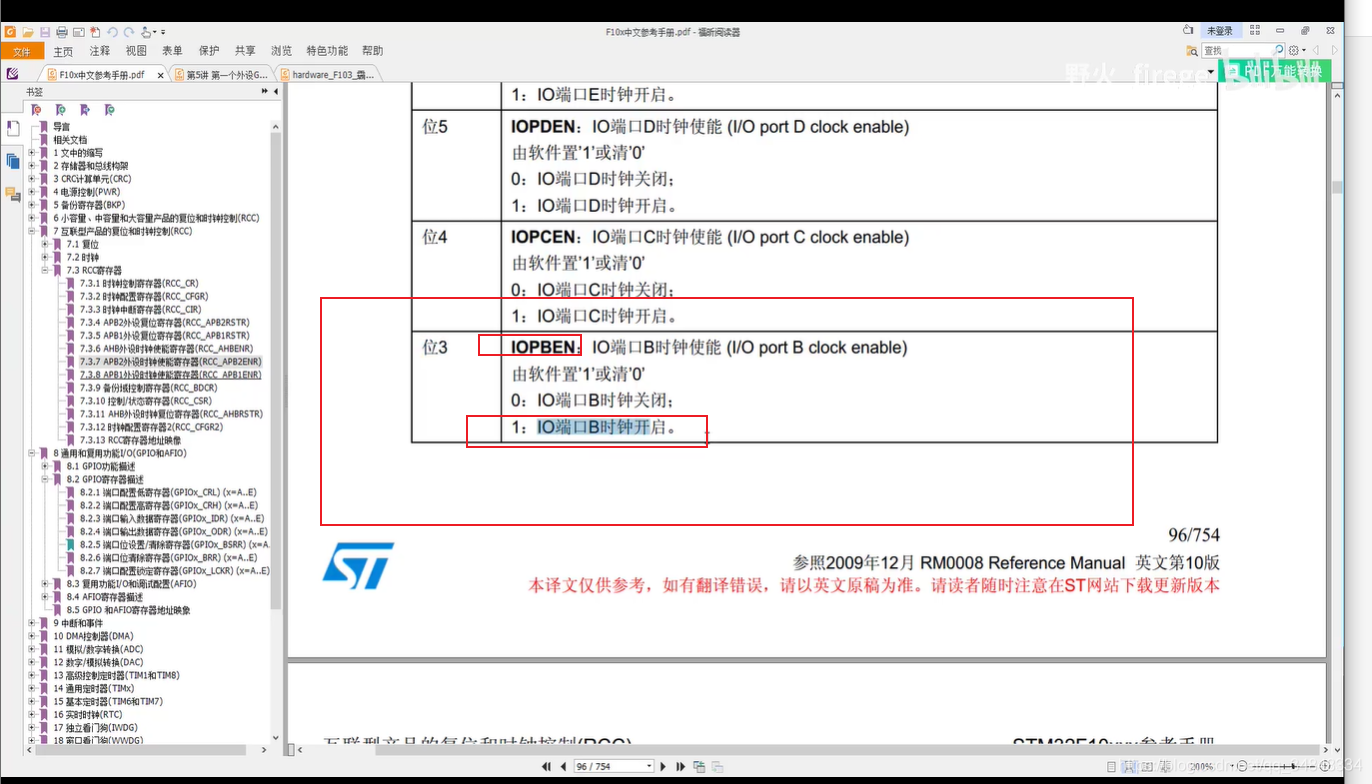

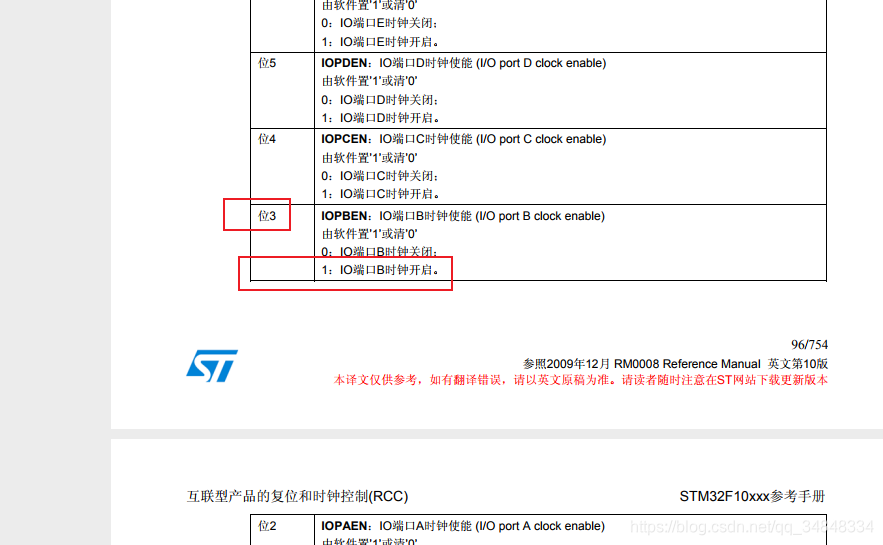

3、而AHB2总线上面连接了很多外设，而我们只需要打开GPIOB的时钟，那我们就需要去查找AHB2的寄存器，去查看怎样打开GPIOB的时钟，查表如下要把位3设置为1就打开了GPIOB的时钟
4、现在把GPIOB的时钟打开了，但这只是让GPIOB能够工作了，我们是需要把灯点亮，就要使GPIOB输出低电平，而现在GPIOB只是能够工作了，而根据STM公司规定，引脚还要规定它的工作模式。

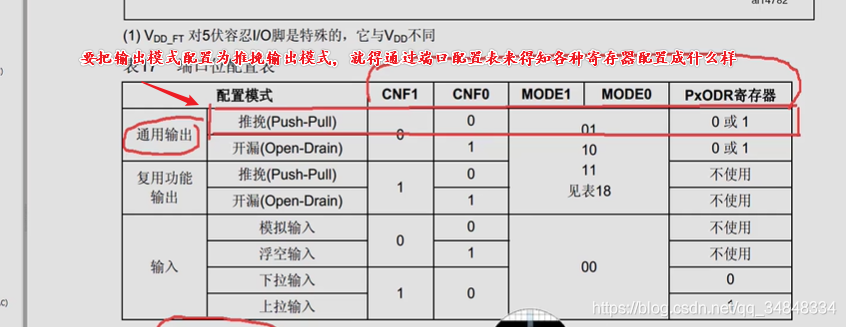

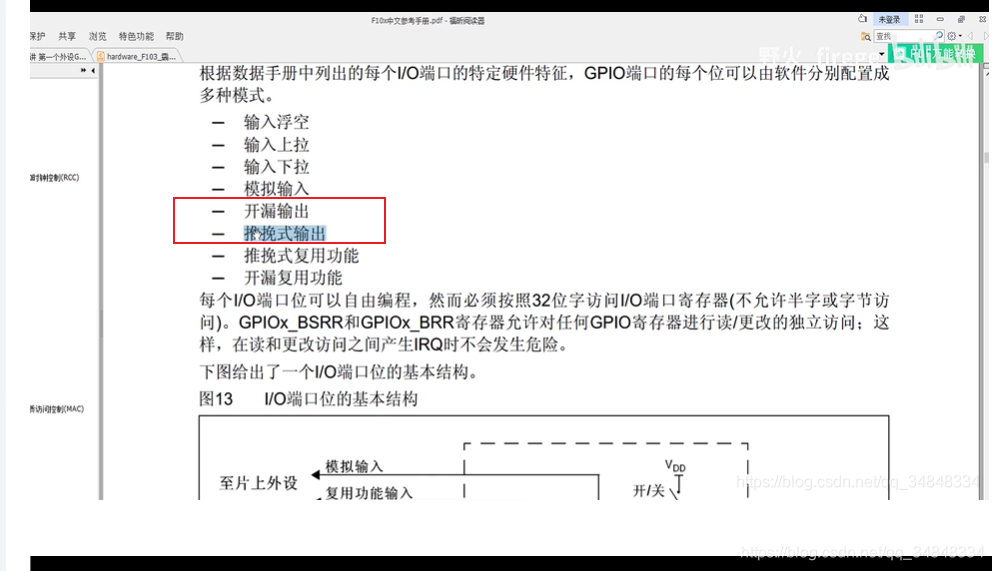

通过分析上图，我们知道它应该工作在输出模式，而GPIOB输出模式又细分为几种：
通过学的知识知道，开漏输出不好弄，所以就选择了推挽式输出。
5、

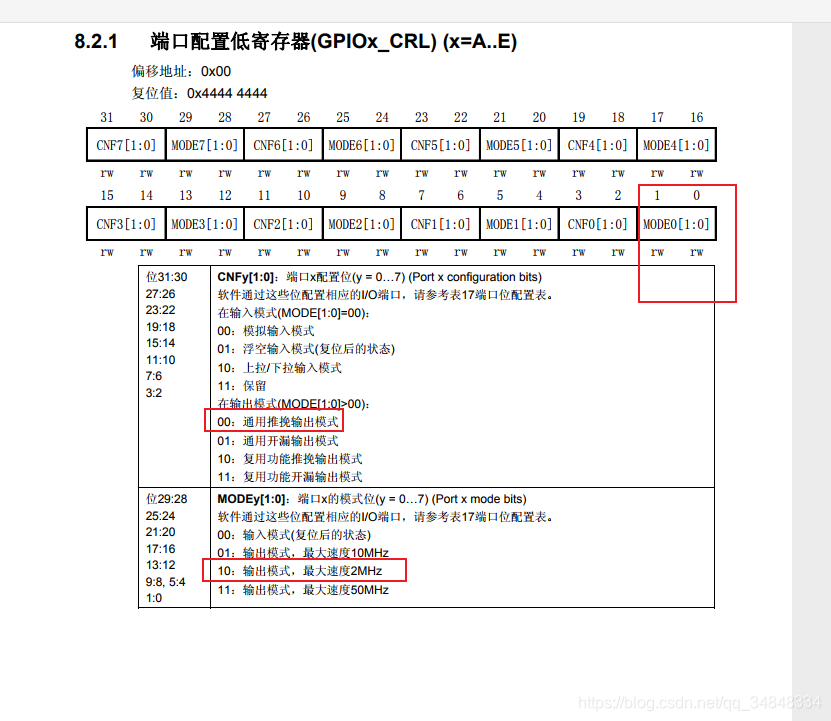

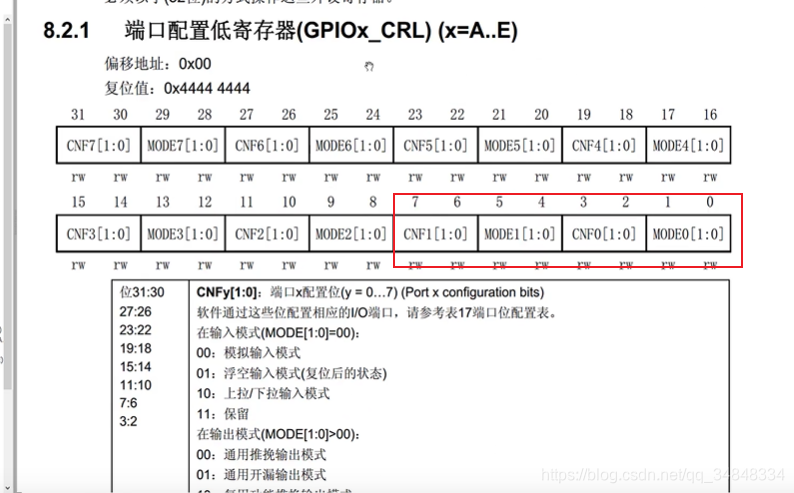

而配置GPIOB的时钟是在APB2的寄存器里面进行的，而配置GPIOB输出模式这些需要查找寄存器的端口配置表（同样在参考手册里面）
分析上表并结合查找可知：这四个是在下面这个寄存器里面的（我也不知道怎么得知是在这个寄存器里面的，野火没讲）
下面这个是在
为啥事这个寄存器呢?估计是字母相同吧，哈哈啊啊啊啊啊哈哈哈哈哈哈哈哈哈哈。
最后操作的是
最后一位（这个我也不晓得为啥操作这一位，而不是其他位）
6、
```c
#define GPIOB_CLK (*(volatile unsigned int *)(0x40021000+0x18))
这个使用了宏定义：那为啥取这个宏定义名字呢？可能是官方就是这么取的吧（我现在都傻了，感觉自己现在就是个无情的学习机器，毫无 感情，哈哈哈哈哈哈哈哈哈哈哈哈哈哈）。
volatile：加这个是防止编译器对于代码的优化（编译器会对我们写的所有代码进行优化，如果没有加volatile这个单词的话）。
unsigned：------地址没有负数所以加无符号整数。

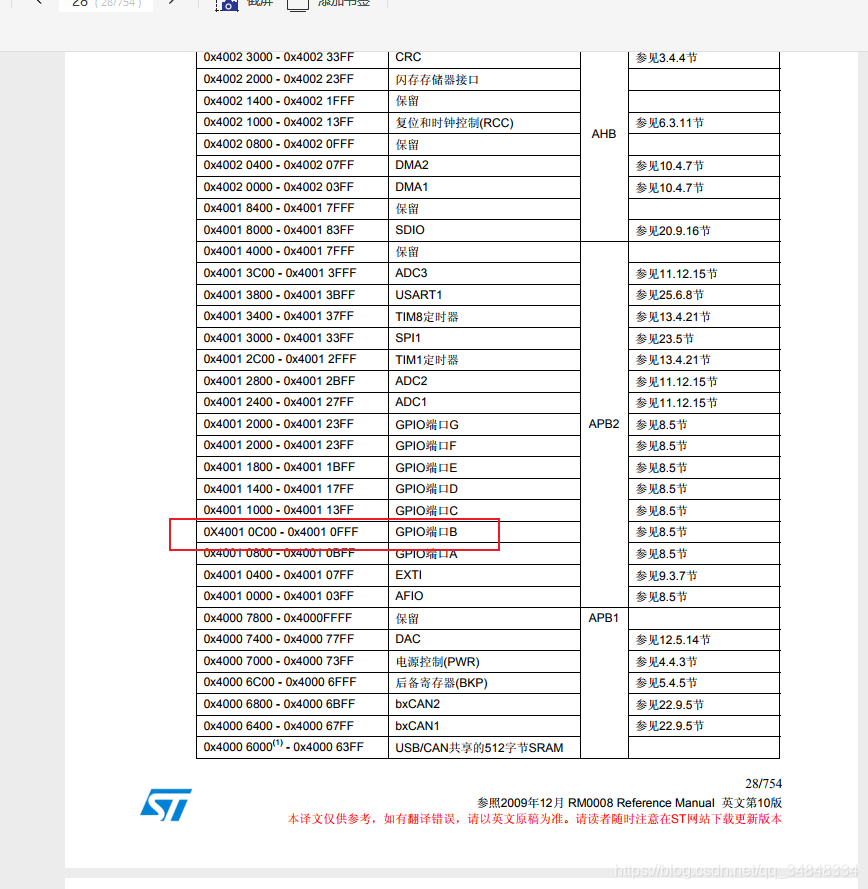

0x40021000（基地址）:查找参考手册知道的0x18（偏移地址）：查找参考手册知道的7、```c
#define GPIOB_CRL (*(volatile unsigned int *)(0x40010C00+0x00))
0x40010C00（基地址）：
0x00（偏移地址）：
8、

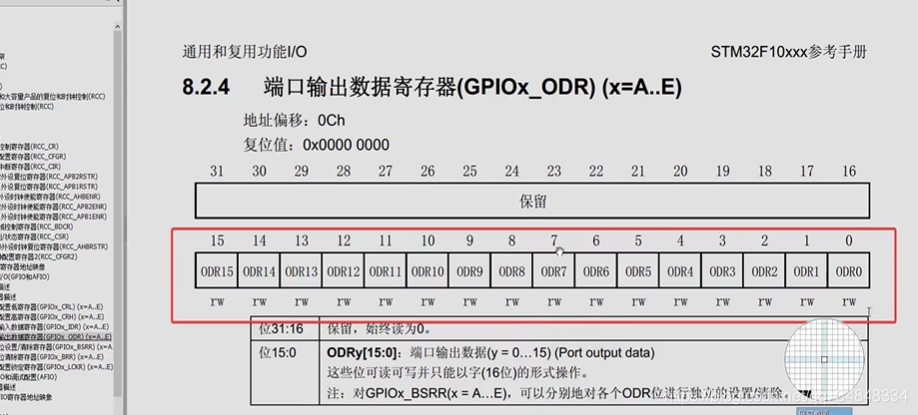

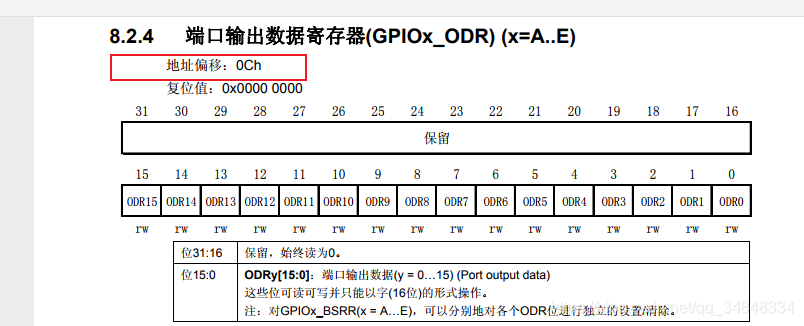

#define GPIOB_ODR (*(volatile unsigned int *)(0x40010C00+0x0C))
0x40010C00：
0x0C：
9、
GPIOB_CLK |= (1<<3);
10、
GPIOB_CRL &=~(0xf<<(4*0));//清除低四位寄存器
防止之前的内存存储有脏数据
GPIOB_CRL |=(2<<(4*0));

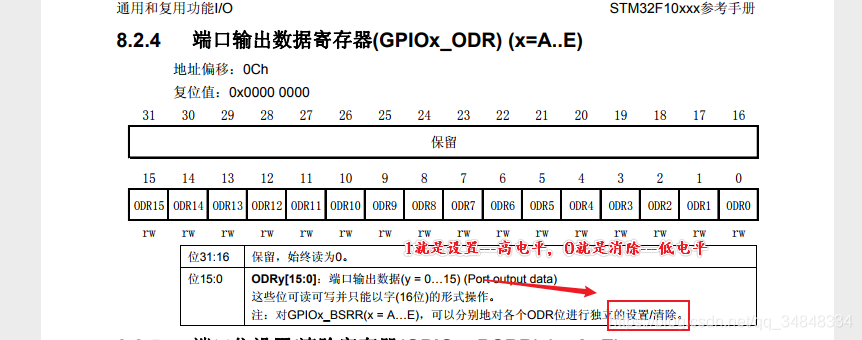

11、
GPIOB_ODR &=~(0x1<<(1*0));
