Building your Deep Neural Network: Step by Step 一步步建立你的深度神经网络

学习目标：

• 使用非线性激活函数，如Relu等，提升你的模型。
• 建立一个更深层的神经网络。
• 实现一个易于使用的神经网络类

注意符号的意思：

• 上标[$l$]表示第$l^{th}$层。
• • $a^{[L]}$是第$L^{[th]}$层的激活值。
• 上标(i)表示第$i^{th}$个样本
• • 比如$x^{(i)}$是第$i^{th}$个训练样本。
• 下标i表示第几个向量。
• • $a_i^{[l]}$表示第$l^{th}$第$i^{th}$个向量。

1.需要引入的包

numpy：是Python用于科学计算的基本包。
matplotlib：python用于画图的库。
dnn_utils：一个工具包，为神经网络模型的搭建提供工具。
testCases：提供测试来评估我们的函数。
使用np.random.seed(1)是为了保证你得到的数据结果和我的一致，如果你有把握自己做的正确可以不使用它。

import numpy as np
import matplotlib.pyplot as plt
from Utils.testCases import *
from Utils.dnn_utils import sigmoid,sigmoid_backward,relu,relu_backward#调整画布参数
plt.rcParams['figure.figsize'] = (5.0, 4.0)
plt.rcParams['image.interpolation'] = 'nearest'
plt.rcParams['image.cmap'] = 'gray'np.random.seed(1)

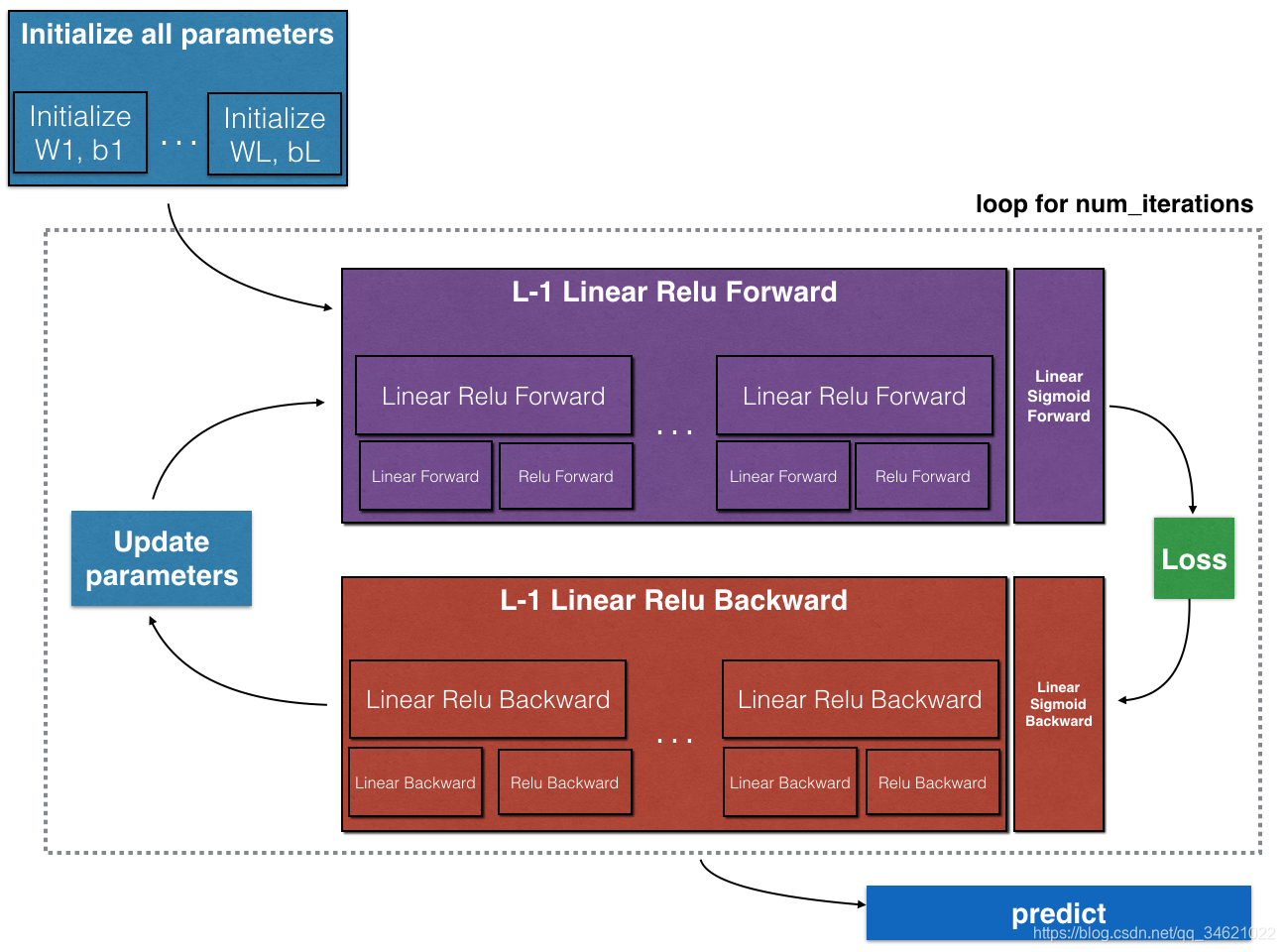

2.本次需要完成的主要内容

1.为建立L层神经网络，初始化两层网络的参数。
2. 实现前向传播模块（如下图紫色部分所示）。

• 完成前向传播中的线性部分（得到$Z^{[l]}$）。
• 使用激活函数（relu/sigmoid）
• 将以上两步整合到一个新的函数中。
• 在第一层到第L-1层使用激活函数Relu，在最后一层使用Sigmoid函数。

3.计算损失
4.实现反向传播函数。

• 完成反向传播中线性部分。
• 利用激活函数的导数实现梯度下降。
• 将前面两步整合到一个函数中。
• 在第一层到第L-1层中使用激活函数Relu，在最后一层中使用Sigmid函数。

5.更新所有的参数。

3.初始化

我们将编写两个工具函数来实现我们的模型，这两个函数主要用来初始化参数。第一个函数用来初始化两层模型的参数，第二个将把这种初始化参数的过程推广到第L层。

3.1 两层神经网络

模型的结构：LINEAR -> RELU -> LINEAR -> SIGMOID.
对权重矩阵随机初始化。使用np.random.randn(shape)*0.01。
初始化偏差矩阵为0。
代码：

def initialize_parameters(n_x, n_h, n_y):""":param n_x: 输入特征个数:param n_h: 隐藏层个数:param n_y: 输出层个数:return:Returns:W1:--权重矩阵 (n_h, n_x)b1:--偏置矩阵 (n_h, 1)W2:--权重矩阵 (n_y, n_h)b2:--偏置矩阵 (n_y, 1)"""np.random.seed(1)W1 = np.random.randn(n_h, n_x) * 0.01b1 = np.zeros(shape=(n_h, 1))W2 = np.random.randn(n_y, n_h) * 0.01b2 = np.zeros(shape=(n_y, 1))assert (W1.shape == (n_h, n_x))assert (b1.shape == (n_h, 1))assert (W2.shape == (n_y, n_h))assert (b2.shape == (n_y, 1))parameters = {
    "W1": W1,"b1": b1,"W2": W2,"b2": b2}return parameters

调用：

if __name__ == '__main__':parameters = initialize_parameters(2, 2, 1)print("W1 = " + str(parameters["W1"]))print("b1 = " + str(parameters["b1"]))print("W2 = " + str(parameters["W2"]))print("b2 = " + str(parameters["b2"]))

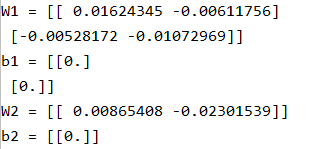

运行结果：

3.2 L层神经网络实现

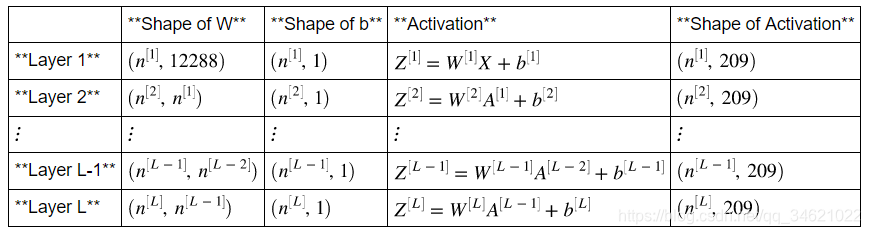

以输入X（12288， 209）为例，表中标出了每个参数的维度。

我们以矩阵为例计算：
$$W=?\begin{array}{ccc}j& k& l\\ m& n& o\\ p& q& r\end{array}?X=?\begin{array}{ccc}a& b& c\\ d& e& f\\ g& h& i\end{array}?b=?\begin{array}{c}s\\ t\\ u\end{array}?$$
$$WX+b=?\begin{array}{ccc}(ja+kd+lg)+s& (jb+ke+lh)+s& (jc+kf+li)+s\\ (ma+nd+og)+t& (mb+ne+oh)+t& (mc+nf+oi)+t\\ (pa+qd+rg)+u& (pb+qe+rh)+u& (pc+qf+ri)+u\end{array}?$$

了解完矩阵的运算过程以后，接下来我们就一起初始化L层神经网络的参数。
注意：
在L-1层前我们使用的都是Relu激活函数，第L层使用的是Sigmoid激活函数。
初始化权重矩阵我们使用的是np.random.randn(shape) ×0.01。
代码：

def initialize_parameters_deep(layer_dims):np.random.seed(3)parameters = {
    }L = len(layer_dims)for l in range(1, L):parameters['W' + str(l)] = np.random.randn(layer_dims[l], layer_dims[l - 1]) * 0.01parameters['b' + str(l)] = np.zeros((layer_dims[l], 1))assert (parameters['W' + str(l)].shape == (layer_dims[l], layer_dims[l - 1]))assert (parameters['b' + str(l)].shape == (layer_dims[l], 1))return parameters

测试：

 	parameters = initialize_parameters_deep([5, 4, 3])print("W1 = " + str(parameters["W1"]))print("b1 = " + str(parameters["b1"]))print("W2 = " + str(parameters["W2"]))print("b2 = " + str(parameters["b2"]))

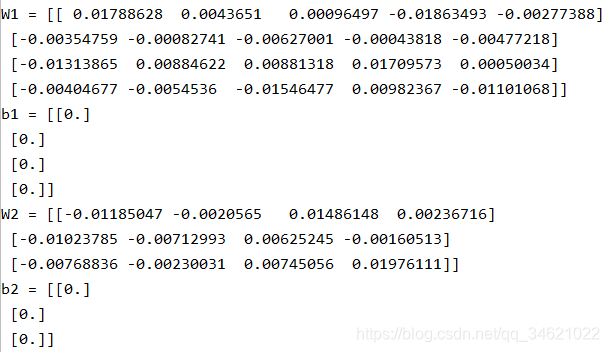

运行结果：

4.前向传播模型

4.1 线性向前

现在已经初始化了参数，接下来将执行正向传播模块。我们将首先实现一些基本功能，稍后在实现模型时将使用这些功能。我们将按如下顺序完成三个功能:
1.线性
2.线性->激活函数（Relu和Sigmoid）
3.[线性->Relu] × （L - 1）->线性->Sigmoid
线性向前模型主要[]计算下列等式。
$Z^{[l]}=W^{[l]}{A}^{[l?1]}+b^{[l]}$ $A^{[0]}=X$
代码实现：

def linear_forward(A, W, b):Z = np.dot(W, A) + bassert (Z.shape == (W.shape[0], A.shape[1]))cache = (A, W, b)return Z,cache

代码调用：

A, W, b = linear_forward_test_case()Z, linear_cache = linear_forward(A, W, b)print("Z = " + str(Z))

运行结果：

4.2 线性激活函数

在这里，我们主要使用两种激活函数：
1.$sigmoid$：$\sigma (Z)=\sigma (WA+b)=$ $\frac{1}{1+e^{?(WA+b)}}$
2.$Relu$: $A=Relu(Z)=max(0,Z)$
为了方便计算，我们将线性计算和激活函数合为一个式子，如下式所示：
$A^{[l]}=g(Z^{[l]})$ = $g(W^{[l]}{A}^{[l?1]}+b^{[l]})$,其中函数g指的就是sigmoid或者Relu。
代码：

#前向传播中计算激活函数的值
def linear_activation_forward(A_prev, W, b, activation):""":param A_prev: 上一层的激活值:param W: 这一层的权重矩阵:param b: 这一层的偏置值:param activation:选择的激活函数名:return:"""if activation == "sigmoid":Z, linear_cache = linear_forward(A_prev, W, b)A, activation_cache = sigmoid(Z) #activation_cache中包含反向传播要使用的A和Zelif activation == "relu":Z, linear_cache = linear_forward(A_prev, W, b)A, activation_cache = relu(Z)assert (A.shape == (W.shape[0], A_prev.shape[1]))cache = (linear_cache, activation_cache)return A, cache

调用代码：

 A_prev, W, b = linear_activation_forward_test_case()A, linear_activation_cache = linear_activation_forward(A_prev, W, b, activation="sigmoid")print("With sigmoid: A = " + str(A))A, linear_activation_cache = linear_activation_forward(A_prev, W, b, activation="relu")print("With ReLU: A = " + str(A))

运行结果：

4.4 L层模型构建

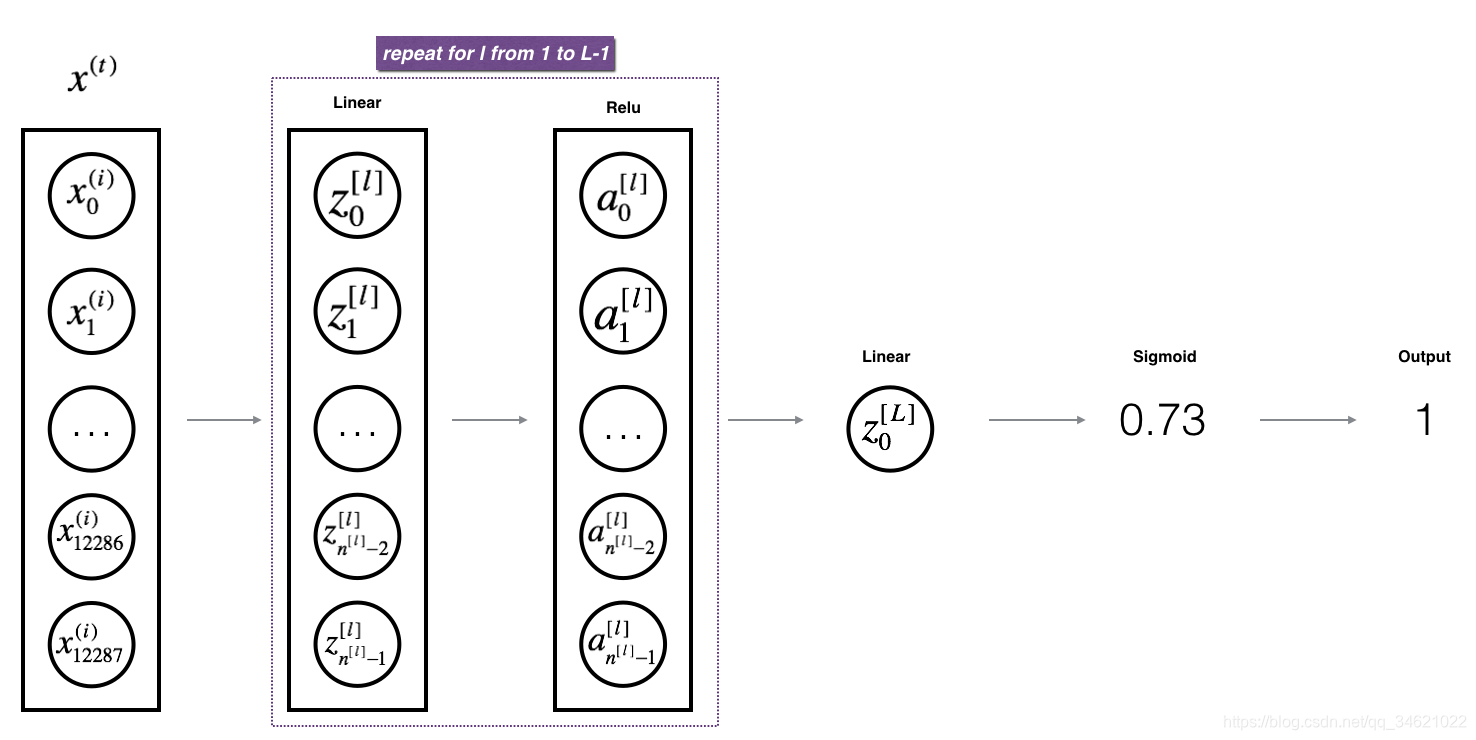

下图是L层模型示例图：

接下来我们就实现这个模型的前向传播：
代码：

def L_model_forward(X, parameters):caches = []A = XL = len(parameters)//2  #" / "就表示 浮点数除法，返回浮点结果;" // "表示整数除法。for i in range(1, L):A_prev = AA, cache = linear_activation_forward(A_prev, parameters['W' + str(1)], parameters['b' + str(1)], activation='relu')caches.append(cache)AL, cache = linear_activation_forward(A, parameters['W' + str(L)], parameters['b' + str(L)], activation='sigmoid')caches.append(cache)assert(AL.shape == (1, X.shape[1]))return AL, caches

调用：

    X, parameters = L_model_forward_test_case()AL, caches = L_model_forward(X, parameters)print("AL = " + str(AL))print("Length of caches list = " + str(len(caches)))

运行结果：

5. 代价函数

数学公式如下：
$$J=?\frac{1}{m}\sum _{i=1}^m(y^{(i)}\log \left(a^{[L](i)}\right)+(1?y^{(i)})\log \left(1?a^{[L](i)}\right))$$
代码：

def compute_cost(AL, Y):m = Y.shape[1]cost = (-1 / m) * np.sum(np.multiply(Y, np.log(AL)) + np.multiply(1 - Y, np.log(1 - AL)))cost = np.squeeze(cost)assert(cost.shape == ())

调用：

    Y, AL = compute_cost_test_case()print("cost = " + str(compute_cost(AL, Y)))

运行结果：

6. 反向传播模型

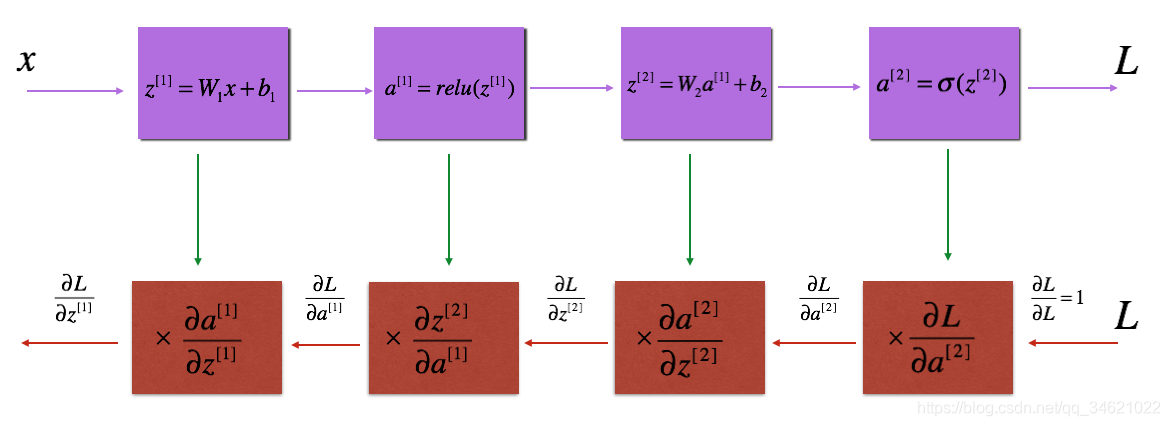

计算模型：

6.1 反向线性

对于$l$层，最后的线性计算公式为：$Z^{[l]}=W^{[l]}{A}^{[l?1]}+b^{[l]}$.
假设我们已经计算得到了：$d{Z}^{[l]}=$ $\frac{\alpha L}{\alpha Z^{[l]}}$，那么我们还需要得到$(d{W}^{[l]},d{b}^{[l]},d{A}^{[l?1]})$

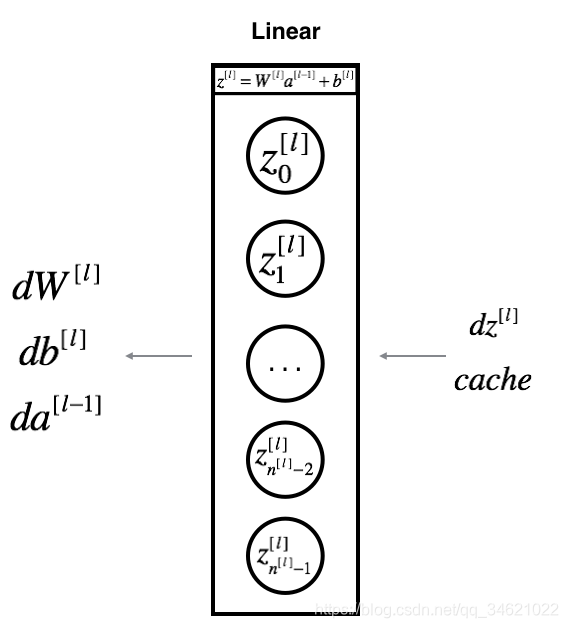

具体计算形式如下图所示：

数学公式推导：
$d{W}^{[l]}=$ $\frac{\alpha L}{\alpha W^{[l]}}=$ $\frac{1}{m}d{Z}^{[l]}{A}^{[l?1]T}$

$d{b}^{[l]}=$ $\frac{\alpha L}{\alpha b^{[l]}}=$ $\frac{1}{m}{\sum }_{i=1}^{m}d{Z}^{[l](i)}$

$d{A}^{[l?1]}=$ $\frac{\alpha L}{\alpha A^{[l?1]}}=$ $W^{[l]T}d{Z}^{[l]}$

代码如下：

def linear_backward(dZ, cache):A_prev, W, b = cachem = A_prev.shape[1]dW = np.dot(dZ, A_prev.T)/mdb = np.sum(dZ, axis=1, keepdims=True) / mdA_prev = np.dot(cache[1].T, dZ)assert (dA_prev.shape == A_prev.shape)assert (dW.shape == W.shape)assert (isinstance(db, float))return dA_prev, dW, db

调用：

dZ, linear_cache = linear_backward_test_case()dA_prev, dW, db = linear_backward(dZ, linear_cache)print("dA_prev = " + str(dA_prev))print("dW = " + str(dW))print("db = " + str(db))

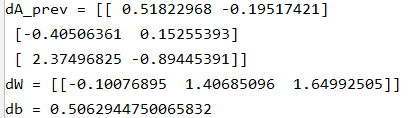

运行结果：

6.2 反向线性激活计算

在上一步中我们计算了线性球道的部分，但是我们在计算过程中还使用了非线性激活函数，因此在这一步中我们也要计算非线性激活函数的导数。
在前向传播中我们使用了两个非线性激活函数：Relu和sigmoid。
1.sigmoid的导数：$g^{{}^{\prime }}(Z)=g(Z)(1?g(Z))$
2.relu的导数：
$$g^{{}^{\prime }}(Z)=?\begin{array}{ll}0.01Z,& ifz<0\\ 1,& ifz>0\\ undefined,& ifz=0\end{array}$$
$$d{Z}^{[l]}=d{A}^{[l]}?g^{{}^{\prime }}(Z^{[l]})$$
代码：

def linear_activation_backward(dA, cache, activation):""":param dA: L层的激活值:param cache: linear_cache线性参数A[L-1]，W，b;activation_cache第L层激活值A:param activation:激活函数的名字:return:"""linear_cache, activation_cache = cacheif activation == 'sigmoid':dZ = sigmoid_backward(dA, activation_cache)elif activation == 'relu':dZ = relu_backward(dA, activation_cache)dA_prev, dW, db = linear_backward(dZ, linear_cache)return dA_prev, dW, db

调用：

AL, linear_activation_cache = linear_activation_backward_test_case()dA_prev, dW, db = linear_activation_backward(AL, linear_activation_cache, activation="sigmoid")print("sigmoid:")print("dA_prev = " + str(dA_prev))print("dW = " + str(dW))print("db = " + str(db) + "\n")dA_prev, dW, db = linear_activation_backward(AL, linear_activation_cache, activation="relu")print("relu:")print("dA_prev = " + str(dA_prev))print("dW = " + str(dW))print("db = " + str(db))

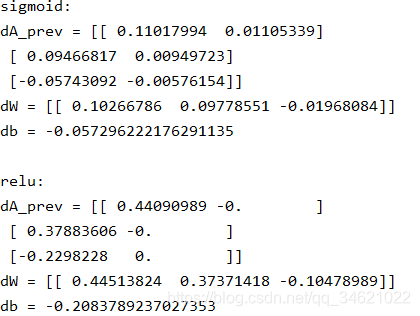

结果：

6.3 L层模型的反向传播

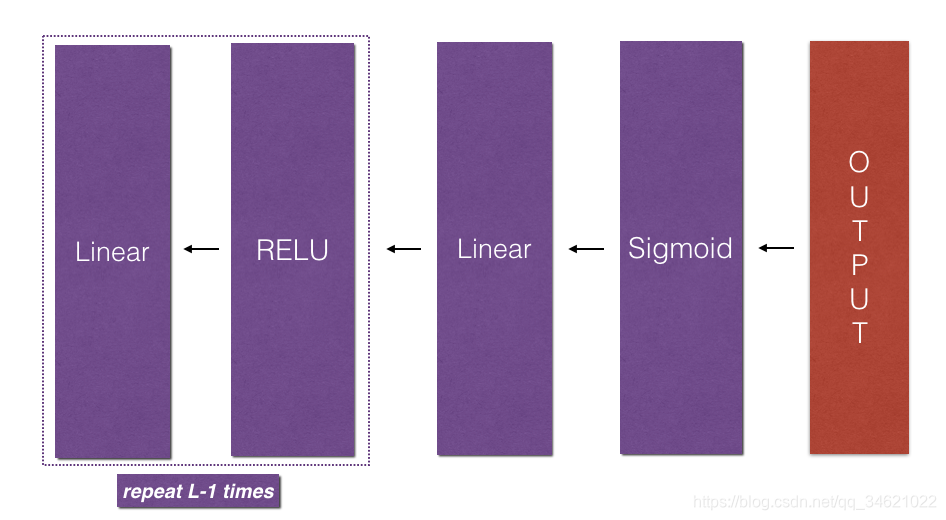

计算模型图如下：

在下面的计算中我们需要计算$dAL=\frac{\alpha L}{\alpha A^{[L]}}$,因为
$$L(a,y)=?(y\log (a)+(1?y)\log (1?a))$$
对上式求导得：
$$\frac{\alpha L}{\alpha a}=?(\frac{y}{a}?\frac{(1?y)}{(1?a)})$$
因此我们要用到的主要代码:
dAL = - (np.divide(Y, AL) - np.divide(1 - Y, 1 - AL))
代码：

def L_model_backward(AL, Y, caches):""":param AL: 前向传播中计算出的第L层得激活值，来自L_model_forward():param Y: 正确的分类标签:param caches: 用来存储每层的激活值，0~L-2层的Relu函数激活值，第L-1层的sigmoid函数激活值(A,Z):return: 每一层的dA,dW,db"""grads = {
    }L = len(caches) #计算出一共有多少层Y = Y.reshape(AL.shape) #重新定义Y的维数，方便后续计算dAL = -(np.divide(Y, AL) - np.divide(1 - Y, 1 - AL))current_cache = caches[-1] #A 、cache={linear_cache、activation_cache}grads["dA" + str(L)], grads["dW" + str(L)], grads["db" + str(L)] = linear_activation_backward(dAL, current_cache, "sigmoid")for l in reversed(range(L - 1)):#不包含L-1current_cache = caches[l]grads["dA" + str(l + 1)], grads["dW" + str(l + 1)], grads["db" + str(l + 1)] = linear_activation_backward(grads["dA" + str(l + 2)], current_cache, "relu")return grads

调用：

 	AL, Y_assess, caches = L_model_backward_test_case()grads = L_model_backward(AL, Y_assess, caches)print("dW1 = " + str(grads["dW1"]))print("db1 = " + str(grads["db1"]))print("dA1 = " + str(grads["dA1"]))

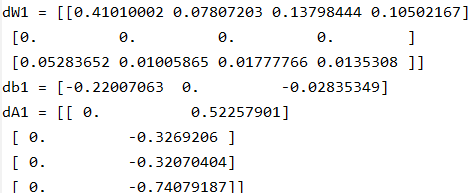

运行结果：

6.5 更新参数

使用数学公式:
$$b^{[l]}=b^{[l]}?ad{b}^{[l]}$$,其中a是学习率。
代码：

def update_parameters(parameters, grads, learning_rate):""":param parameters: 包含参数的字典:param grads: 梯度值:param learning_rate:学习率:return:"""L = len(parameters) // 2for l in range(L):parameters["W" + str(l + 1)] = parameters["W" + str(l + 1)] - learning_rate * grads["dW" + str(l + 1)]parameters["b" + str(l + 1)] = parameters["b" + str(l + 1)] - learning_rate * grads["db" + str(l + 1)]return parameters

调用：

 parameters, grads = update_parameters_test_case()parameters = update_parameters(parameters, grads, 0.1)print("W1 = " + str(parameters["W1"]))print("b1 = " + str(parameters["b1"]))print("W2 = " + str(parameters["W2"]))print("b2 = " + str(parameters["b2"]))

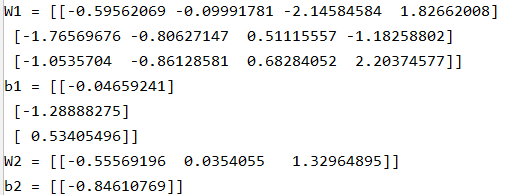

运行结果：

接下来我们使用自己的这些模型来搭建一个两层的神经网络。
请看下一篇文章。
下面是本次代码用到的库代码：

库代码

dnn_utils.py

# dnn_utils.py
import numpy as npdef sigmoid(Z):"""Implements the sigmoid activation in numpyArguments:Z -- numpy array of any shapeReturns:A -- output of sigmoid(z), same shape as Zcache -- returns Z as well, useful during backpropagation"""A = 1/(1+np.exp(-Z))cache = Zreturn A, cachedef sigmoid_backward(dA, cache):"""Implement the backward propagation for a single SIGMOID unit.Arguments:dA -- post-activation gradient, of any shapecache -- 'Z' where we store for computing backward propagation efficientlyReturns:dZ -- Gradient of the cost with respect to Z"""Z = caches = 1/(1+np.exp(-Z))dZ = dA * s * (1-s)assert (dZ.shape == Z.shape)return dZdef relu(Z):"""Implement the RELU function.Arguments:Z -- Output of the linear layer, of any shapeReturns:A -- Post-activation parameter, of the same shape as Zcache -- a python dictionary containing "A" ; stored for computing the backward pass efficiently"""A = np.maximum(0,Z)assert(A.shape == Z.shape)cache = Zreturn A, cachedef relu_backward(dA, cache):"""Implement the backward propagation for a single RELU unit.Arguments:dA -- post-activation gradient, of any shapecache -- 'Z' where we store for computing backward propagation efficientlyReturns:dZ -- Gradient of the cost with respect to Z"""Z = cachedZ = np.array(dA, copy=True) # just converting dz to a correct object.# When z <= 0, you should set dz to 0 as well.dZ[Z <= 0] = 0assert (dZ.shape == Z.shape)return dZ

testCases_DNN.py

# testCase.py
import numpy as npdef linear_forward_test_case():np.random.seed(1)A = np.random.randn(3, 2)W = np.random.randn(1, 3)b = np.random.randn(1, 1)return A, W, bdef linear_activation_forward_test_case():np.random.seed(2)A_prev = np.random.randn(3, 2)W = np.random.randn(1, 3)b = np.random.randn(1, 1)return A_prev, W, bdef L_model_forward_test_case():np.random.seed(1)X = np.random.randn(4, 2)W1 = np.random.randn(3, 4)b1 = np.random.randn(3, 1)W2 = np.random.randn(1, 3)b2 = np.random.randn(1, 1)parameters = {
    "W1": W1,"b1": b1,"W2": W2,"b2": b2}return X, parametersdef compute_cost_test_case():Y = np.asarray([[1, 1, 1]])aL = np.array([[.8, .9, 0.4]])return Y, aLdef linear_backward_test_case():np.random.seed(1)dZ = np.random.randn(1, 2)A = np.random.randn(3, 2)W = np.random.randn(1, 3)b = np.random.randn(1, 1)linear_cache = (A, W, b)return dZ, linear_cachedef linear_activation_backward_test_case():np.random.seed(2)dA = np.random.randn(1, 2)A = np.random.randn(3, 2)W = np.random.randn(1, 3)b = np.random.randn(1, 1)Z = np.random.randn(1, 2)linear_cache = (A, W, b)activation_cache = Zlinear_activation_cache = (linear_cache, activation_cache)return dA, linear_activation_cachedef L_model_backward_test_case():np.random.seed(3)AL = np.random.randn(1, 2)Y = np.array([[1, 0]])A1 = np.random.randn(4, 2)W1 = np.random.randn(3, 4)b1 = np.random.randn(3, 1)Z1 = np.random.randn(3, 2)linear_cache_activation_1 = ((A1, W1, b1), Z1)A2 = np.random.randn(3, 2)W2 = np.random.randn(1, 3)b2 = np.random.randn(1, 1)Z2 = np.random.randn(1, 2)linear_cache_activation_2 = ((A2, W2, b2), Z2)caches = (linear_cache_activation_1, linear_cache_activation_2)return AL, Y, cachesdef update_parameters_test_case():np.random.seed(2)W1 = np.random.randn(3, 4)b1 = np.random.randn(3, 1)W2 = np.random.randn(1, 3)b2 = np.random.randn(1, 1)parameters = {
    "W1": W1,"b1": b1,"W2": W2,"b2": b2}np.random.seed(3)dW1 = np.random.randn(3, 4)db1 = np.random.randn(3, 1)dW2 = np.random.randn(1, 3)db2 = np.random.randn(1, 1)grads = {
    "dW1": dW1,"db1": db1,"dW2": dW2,"db2": db2}return parameters, grads
