CNN-经典论文阅读-(1998, LeNet-5)Gradient-Based Learning Applied to Document Recognition_综合

CNN-经典论文阅读-(1998, LeNet-5)Gradient-Based Learning Applied to Document Recognition

这是我阅读的第一篇经典论文，本来应该早点阅读这篇经典之作的，但是每每打开看到长达48页的页码提示，都望而止步。所有的问题都需要正视，经典之所以被人称赞，一定有它的过人之处，所以这一次鼓足勇气，阅读全文，整理出一些摘要，是给自己的一个交代，同时也希望帮到大家。
本人是CNN刚入门阶段，文章中难免有一些出现理解错误的地方，希望大家指正！

摘要

1.文章中与标准的手写体数字识别方法做对比，描述用于手写识别的其他方法，比如能够较好的处理二维数据的卷积神经网络。
2.现实生活中的文件识别系统由多个模块组成，如字段提取（field extraction）、分割（segementation）、识别（recognition）以及语言模型（language modeling）。大家希望有一个模型能把所有的模块整合起来，系统的调节参数，因此作者介绍了Graph Transformer Networks（GTN)图变网络，使用基于梯度方法系统性的训练全部的参数，表现得更加优越。

keywords：神经网络、光学字符识别（OCR)、文件识别、机器学习、梯度学习、卷积神经网络、图变网络、有限状态传感器

正文

1.手工特征提取逐渐被直接对像素图片进行处理的学习机器取代。
2.通过手工集成单独设计的模块来构建识别系统的传统方法被GTN设计范式取代，GTN可以对所有模块进行全局性的优化。
CNN-经典论文阅读-(1998, LeNet-5)Gradient-Based Learning Applied to Document Recognition
作者指出：需要特征提取器是因为分类器只能处理比较低维的数据，但是现在技术的发展改变了这个局面：

更快处理单元的低价机器
更多的数据
能够处理大量、高维数据并形成复杂结论的方法。

1.引言

A. Learning from Data

介绍梯度学习算法(gradient-based learning)
1.计算 $Y^p = F(Z^p,W)$ ,其中 $Z^p$ 是第个输入，W是系统的参数， $Y^p$ 可以理解为输出的分类标签。
2.损失函数 $E^P = D(D^P,F(W,Z^P))$ ,计算真实标签 $D^p$ 与预测标签 $Z^p$ 之间的差。
3.测试集损失 $E_{test}$ 和训练集误差 $E_{train}$ 之间的数学关系：
$E_{test} - E_{train} = k(h/P)^a$
其中 $P$ 是样本个数， $h$ 表示能力有效性(effective capacity)， $a$ 是普通参数，值在0.5~1.0之间， $k$ 是常数。

当训练样本数量增加时，训练集和测试集之间的误差会减小。
$h$ 增加时， $E_{train}$ 会减少，因此在增加 $h$ 的同时， $E_{train}$ 的减小与训练集和测试集的差增加之间存在着一种平衡关系，即以 $h$ 为最优值获得最低的泛化误差 $E_{test}$ 。
结构风险最小化(Structural Risk Minimization):指的是最小化 $Etrain+βH(W)E_{train} + \beta H(W)$ ,其中 $H (W)$ 被称为正则函数， $β\beta$ 是一个常数。
原文中说:H(W)的选取使得属于参数空间高容量子集的参数W具有较大的值。 H(W) is chosen such that it takes large values on parameters W that belong to high-capacity subsets of the parameters space.
这句话没太理解

B. Gradient-Based Learning

梯度下降的内容大家应该都很熟悉了，附上论文中的公式：
$WK=Wk?1??αE(W)αWW_{K} = W_{k-1} - \epsilon \frac{\alpha E(W)}{\alpha W}$
随机梯度算法
在使用随机梯度算法进行参数更新时，参数向量在一个平均轨迹上波动，在大数据集上的（尤其是由大量冗余样本）收敛速度比常规梯度下降法和二阶方法要快很多。

C. Gradient Back-Propagation

文章中之描述了其发展的一些过程，反向传播的概念不再赘述。

D. Learning in Real Handwriting Recognition Systems

文中提到使用梯度学习的神经网络比其他方法都要好，其中卷积神经网络具有最好的效果。

文章指出手写识别最困难的问题之一是将单词或句子中的字符分开。这种技术被称为启发式过渡分割(Heuristic Over-Segmentation)，分割效果称为影响识别准确率的主要因素。
解决方案：

在整个字符串级别上训练系统，不是只在字符的级别上。
将识别和分割合在一起，让识别器在输入图片的每个可能位置移动。

E. Globally Trainable Systems

这一部分主要是将前面的知识串在一起，讲解了使用神经网络需要注意一些什么，比如保证函数可微等。

2. Convolutional Neural Networks For Isolated Character Recognition

用于独立字符识别的卷积神经网络

A. 卷积神经网络

卷积神经网络结合了三种结构的思想来确保一定程度的位移、缩放和距离不变性：

局部感受野(local receptive fields)
共享权值(weight sharing)
空间二次抽样(spatial sub_sampling)
其中局部感受野的思想是由Hubel和Wisel在1962年提出的：猫的视觉系统包含局部敏感（locall-sensitive）和具有方向选择性（orientation-selective）的神经元。
最早使用局部感受野的神经网络模型是神经认知机，由Fukushima在1980年提出。

局部连接在视觉学习的神经模型种被多次使用，局部连接的神经元可以提取基本的视觉特征，比如定向边缘、端点、角。这些特征会被更高层组合以得到更高级的特征。

权重共享 一个feature map中的所有单元共享相同的权重和偏差，因为它们是在所有可能的位置上提取相同的特征，不同的feature map使用不同的权重和偏差，来提取不同类型的局部特征。
检测到的特征的确切位置并不是很重要，特征与特征之间的相对位置才重要。比如我们检测到如数图像在左上角有一个端点，右上角也有一个端点，那么我们就可以预测输入的数字是7。不同的人所写的数字的特征的精确位置不可能完全一致，因此降低输入图像的空间位置信息是非常有必要的，可以通过降低特征图的空间分辨率来实现，具体可以使用一个下采样层来弱化图像特征的空间信息。

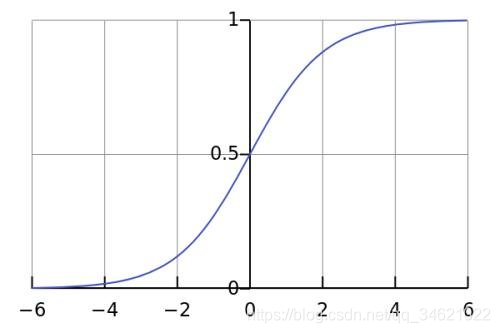

LetNet-5的第二个隐藏层是下采样层，这一层包含6和特征图，每个特征图对应前一层的一个特征。每个感受野是上一层对应特征图中2*2的区域，每个单元计算4个输入的平均值，再乘以一个可训练的系数加上可训练的偏差，结果经过sigmoid函数处理，相邻的单元具有不重叠的感受与。因此次采样的特征图只有原来一半的行和列作为前一层的特征映射。可训练系数和偏差对非线性函数sigmoid影响很大。如果系数较小，那么这个单元就像是在执行线性函数(sigmoid函数图像中间的一小部分可以看作线性)，如果系数比较大,就像是执行或、与函数(不是0就是1,参照函数图像)。
CNN-经典论文阅读-(1998, LeNet-5)Gradient-Based Learning Applied to Document Recognition
卷积层和下采样层交替出现，特征图的数量随着空间分辨率的降低而增加。

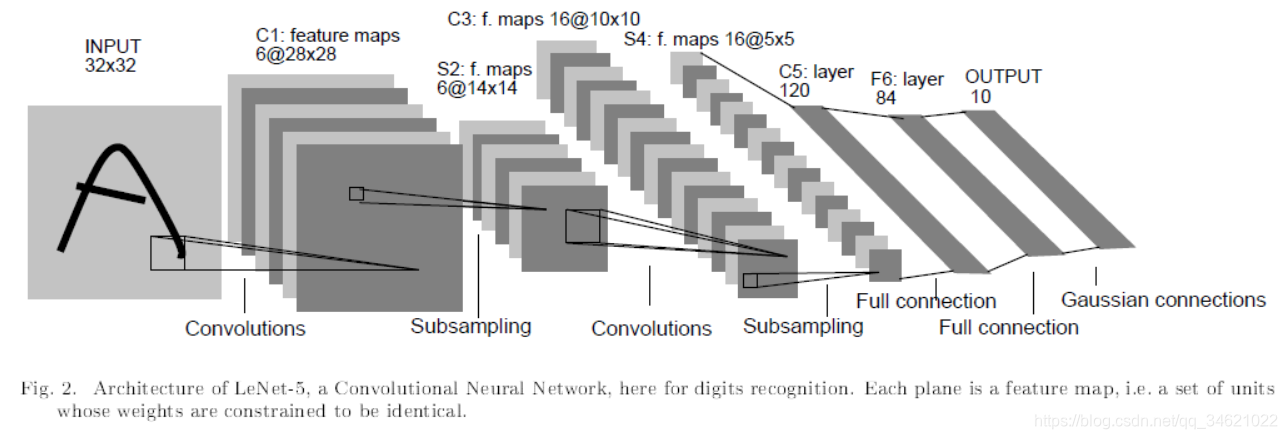

LeNet-5网络结构图：

权重共享带来的另一个优势：减少了自由参数的数量，降低了机器所需的内存，减少了测试误差和训练误差之间的差距。图中的网络包含340908个连接，因为权重共享，只有60000个可训练的自由参数。

B. LeNet-5

LeNet-5共有7层，每层都包含可训练的参数。输入的是一个3232大小的图片，输入的图片比原来的图片大小（2020，28*28）要大，这主要是因为需要检测图像的边界特征信息，比如角、点等。输入的像素都进行了归一化处理，所以白色的背景值对应于0.1，黑色的对应值为1.175，这也使得输入的平均值近似为0，方差近似为1，这样大大的加快了学习速度（原因参考一个扁形的梯度下降图和一个相对较圆的梯度下降图，不再赘述）。
CNN-经典论文阅读-(1998, LeNet-5)Gradient-Based Learning Applied to Document Recognition
再挂一遍LeNet-5的模型图，方便观看。

模型结构：

C1为卷积层，由6个2828的特征图（feature map）组成，核函数（kernel）大小55，步长（stride）为1，共有556+6=156个参数（每个特征提取器有55个unit参数，一共6个特征提取器，另外每一层都有一个偏置参数），共1562828=122304个连接（可以结合公式WX+b理解，相当于参数输入单元个数）。
S2是下采样层，由6个1414的特征图组成，核函数（kernel)大小22，步长为2。S2层每个单元的4个输入相加，乘以一个可以训练的参数，再加上可训练的偏置，其中每个单元的22感受野不重叠。共有6（1+1）=12个参数（四个输入相加再乘以一个参数加一个偏置），和1414（2*2+1）6=5880个连接（1414个输入乘以核函数大小+一个偏置，我理解的是发生几次乘法就有几个连接）。
C3为卷积层，由16个1010的特征图组成，kernel=55，stride=1，C3中每个特征图由S2中6个或几个不同的特征图组合而成。不把S2中每个特征图连接到每个C3的特征图的原因：1.不完全的连接机制将连接数量保持在合理的范围内。2.这样能够破坏网络的对称性。例如C3的前6个特征图以S2中3个相邻的特征图子集为输入，下面6个特征图以S2中4个相邻的特征图子集输入，剩下3个以不相邻的4个特征子集为输入，最后一个将S2中所有特征图为输入。这样C3层共有：
[6*(553+1)+6*(455+1)+3*(455+1)+(556+1)=1516]个参数，共有15161010=151600个连接。
S4为下采样层，由16个55的特征图构成，kernel=22，stride=1，S4有（16*(1+1)）=32个参数，（16*（2*2+1）55）=2000个连接。
C5为卷积层，有120个11的特征图，kernel = 55,共有5516120+120=48120个参数，有481201*1个连接。
F6为全连接层，包含84个单元，F6层包含120*84+84=10164个参数。
输出层包含10个单元，分别输出10个数字的类别概率。
