第四讲 神经网络

课时1 反向传播

    目前,我们已经讲了怎么定义一个分类器、怎么定义一个损失函数以及它的正则化,也讨论了用梯度下降的方法找到最小化的损失函数。

    接下来,将讨论如何计算任意复杂函数的解析梯度,用到一个叫计算图的框架。大体上说,计算图就是用这类图来表示任意函数,其中图的节点表示要执行的每一步计算,比如下图中的例子:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    这个线性分类器输入x和W,输出得分向量,另外一个计算节点表示hinge loss,计算数据损失项Li,同时有一个正则化项,最后输入的总的损失函数L就是正则化项与数据项的和;利用这样的计算图的好处就是能够用反向传播技术,递归地用链式法则来计算每个变量的梯度。

    那么反向传播是如何工作的呢?

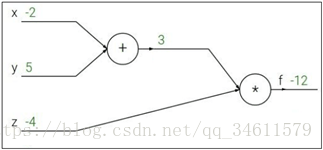

    简单的例子:(1)假设有一个函数2017CS231n李飞飞深度视觉识别笔记(四)——神经网络,要找到函数输出对应任意变量的梯度,第一步是利用计算图来表示整个函数,例如:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    现在要做的是这个网络的前向传播,这里给定了每个变量对应的值,写入计算图中,最后得到的值为-12;计算对应的梯度如下:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    而反向传播是链式法则的递归调用,从后往前计算出所有的梯度。

    最后一个变量f的梯度为2017CS231n李飞飞深度视觉识别笔记(四)——神经网络,接下来变量z的梯度为2017CS231n李飞飞深度视觉识别笔记(四)——神经网络,变量q

    的梯度为,变量y的梯度为,变量x的梯度为

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    这里使用的链式法则是为了在有更复杂的计算的时候,用这种方式可以更方便的计算梯度,而在本例中比较简单的时候也可以直接计算不需要链式相乘。

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    主要的操作是在每个结点上计算需要的本地梯度,然后跟踪这个梯度,在反向传播过程中,接收从上游传回来的这个梯度值,直接用这个值乘以本地梯度就能得到想要传回连接点的值。

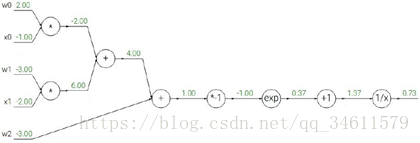

    复杂的例子:(2)假设有函数2017CS231n李飞飞深度视觉识别笔记(四)——神经网络,同样的把它转换成

一个计算图:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    图中标出就是前向传播的对应的梯度值,而现在要对它们进行反向传播,看一下它的反向计算过程:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    接着把剩余的梯度也给填充上去:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    所以如果利用这样的计算图,然后应用反向传播和链式法则,就能很快的计算出所需要的梯度。

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

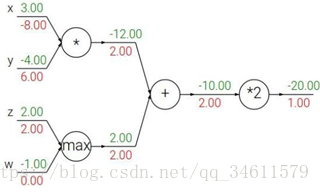

    问题:对于这max运算,它的梯度值是多少?

    答:z的梯度是2,w的梯度是0。其中的一个变量将会得到刚传递回来的梯度完整值,并且再传递给那个变量,然后另一个变量的梯度会取0。

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    另一个需要说明的情况是上图所示,当有一个节点连接到多个节点时,梯度会在这个节点累加。在这些分支上,根据多元链式法则,只会获取每个节点的返回的上游梯度值,然后将它们加起来获得这个节点总的上游梯度。

    可以这样思考,如果要改变这个节点一点点,当通过这个图进行前向传递时,它会影响在前向传递中影响到所有连接这个节点的节点,然后当进行反向传播时,所有传回的梯度都会影响到这个节点,这就是为什么将这些加起来得到回流到这个点的总上游梯度值。

    接下来,讨论变量是高维的情况:

    例如有一个向量作为输入,其中有4096个元素,在卷积神经网络中,这种数据尺寸是比较常见的,中间的运算节点是对每个元素求最大值的运算,最后的输出也是一个包含4096个元素的向量。

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    问题:这个例子中的雅克比矩阵是尺寸是几乘几的?(雅克比矩阵的每一行都是偏导数,矩阵的每个元素是输出向量的每个元素,是对输入向量每个元素分别求导的结果)

    答:矩阵的尺寸是4096*4096。实际中还会遇到更大的矩阵,所以实际运算时,多数情况下并不会计算如此大的矩阵。

    问题:这个雅克比矩阵的特点?

    答:对角矩阵。

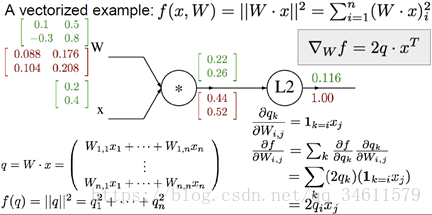

    一个向量的例子如下图:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    同样的,用相同的方法计算出2017CS231n李飞飞深度视觉识别笔记(四)——神经网络。记住一个重要的事情:检查变量梯度的向量大小,应该和变量向量大小一致。

    所以,我们可以将上述的前向传播和后向传播的方法模块化成一个API,如下所示:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    总结:

    (1)神经网络都将会是非常庞大和复杂,所以将所有参数的梯度公式写下来是不现实的;

    (2)为了得到这些梯度,应该使用反向传播——神经网络中的一个核心技术就是使用反向传播来计算梯度,我们利用计算图和链式法则,从后开始计算出所有中间变量的梯度;

    (3)正向:希望得到计算结果,并存储所有将会在后面的梯度计算中用到的中间值;

    (4)反向:使用链式法则、上游梯度将它与本地梯度相乘,计算在输出节点方向上的梯度,然后将它传递给下一个连接的节点。



课时2 神经网络

    在此前我们已经使用了很多这种计分函数:2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    现在使用一个2层的神经网络:2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    或者使用一个3层的神经网络:2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    一般来说,神经网络就是由简单函数构成的一组函数,使用一种层次化的方式将它们堆叠起来,形成一个更复杂的非线性函数;这也正是深度神经网络的由来,可以堆积很多层形成深度网络。

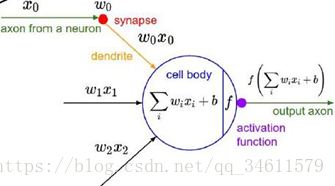

    有很多人在谈论神经网络如何从生物学中获得灵感;说起神经元,每个神经元有很多树突用来接收脉冲信号,然后通过细胞体处理这些信号,接着通过轴突将处理后的信号输出;所以和神经元很类似,神经网络的结构和流程也是这样。

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    计算图里的节点相互连接,我们需要输入“信号x”,所有x的输入量比如x0、x1、x2等,采用比如赋予权重W的方法,叠加汇合到一起,将结果整合起来后得到一个激活函数,将激活函数应用在神经元的端部,得到的值作为输出。

    注意:在进行这种类比时要特别小心,因为生物学上的神经元实际上比我们描述的要复杂的多,它们的树突会比表现出异常复杂的非线性,而并非像我们描述的那样只有简单的权重。

    另外,提到激活函数,我们已经讨论过了多种不同的激活函数,之后我们会对所有的激活函数进行更加详细的讨论。

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

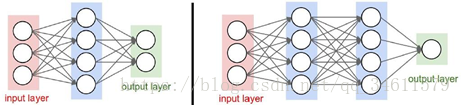

    并且,接下来我们也将讨论神经元的不同架构形式,比如刚刚提到的2层和3层神经网络结构:

2017CS231n李飞飞深度视觉识别笔记(四)——神经网络

    总结:

    (1)本节中讨论了如何将神经元组织起来进行运算;

    (2)神经元抽象的好处使我们可以采用非常高效的向量化代码进行运算;

    我们已经大致了解了神经网络的一个工作的流程,类似于神经元的信号传递过程,下一章中我们将继续讨论卷积神经网络的相关内容。
