使用InfluxDB+cAdvisor+Grafana配置Docker监控

Docker监控简介

我们提供的Docker主机和容器越来越多，对Docker服务器和容器的监控越来越必要。本文将引导你了解如何通过多个不同组件的配置和协作，以实现Docker监控。

Docker监控组件

首先， 我们假设在您的主机上已经安装、配置和运行Docker Engine。请确保您可以通过Web浏览器在本地或者通过网络IP连接到Docker主机。以下我们将详细介绍如何创建我们的Docker监控方案。

cAdvisor: Google开源的用于监控基础设施应用的工具，它是一个强大的监控工具，不需要任何配置就可以通过运行在Docker主机上的容器来监控Docker容器，而且可以监控Docker主机。更多详细操作和配置选项可以查看Github上的cAdvisor项目文档。
influxDB: 它是一个分布式时间序列数据库。cAdvisor仅仅显示实时信息，但是不存储监视数据。因此，我们需要提供时序数据库用于存储cAdvisor组件所提供的监控信息，以便显示除实时信息之外的时序数据。
Grafana: Grafana可视化展示平台允许我们可视化地展示监控信息。它允许我们对influxDB进行查询，并通过强大的图表功能进行可视化展示。
本文配置组件版本信息如下：

• InfluxDB: V 1.0.0
• cAdvisior: V 0.24.1
• Grafana: V 4.0.2
  Docker监控安装与配置

下面，我们将根据上述的Docker监控组件进行安装和配置，形成统一的Docker监控平台。

我们将首先先安装influxDB, 以便于它能够与cAdvisor进行协作。

1.安装influxDB

下载influxDB镜像

docker pull tutum/influxdb

运行influxdb容器

docker run -d \-p 8083:8083 \    -p 8086:8086 \    --expose 8090 \    --expose 8099 \    --name influxsrv \    tutum/influxdb

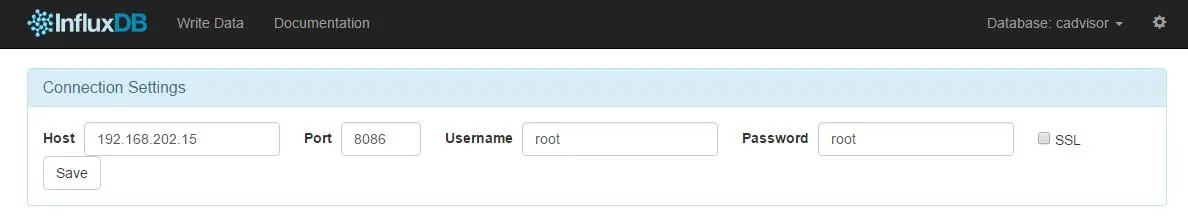

influxdb容器运行成功后，通过Web浏览器访问http://docker-host-ip:8083访问influxdb后台管理，并登录后台管理系统(默认用户名：root, 默认密码：root).

2.创建cAdvisor应用数据库

在登录influxdb后台数据库管理平台后， 创建cAdvisor数据库， 用于存储cAdvisor应用所获取的实时监控数据。在influxDB管理界面中的Querie s输入框中创建数据库和用户：

create_database创建数据库
create database 'cadvisor'; 创建用户
CREATE USER 'cadvisor' WITH PASSWORD 'cadvisor'用户授权 grant all privileges on 'cadvisor' to 'cadvisor'授予读写权限 grant WRITE on 'cadvisor' to 'cadvisor' grant READ on 'cadvisor' to 'cadvisor'

3.运行cAdvisor应用容器并与influxDB容器进行互联

启动cAdvisor容器

docker run \--volume=/:/rootfs:ro \   --volume=/var/run:/var/run:rw \   --volume=/sys:/sys:ro \   --volume=/var/lib/docker/:/var/lib/docker:ro \   -p 8080:8080 \   --detach=true \   --link influxsrv:influxsrv \   --name=cadvisor \   google/cadvisor:latest \-storage_driver=influxdb \   -storage_driver_db=cadvisor \   -storage_driver_host=influxsrv:8086

cAdvisor应用容器启动成功后，通过Web浏览器访问地址http://docker-host-ip:8080，便可以查看cAdvisor监控工具所收集到的Docker主机和容器的资源统计信息。

4.运行Grafana可视化平台并与influxDB容器进行互联

docker run -d \-p 3000:3000 \   -e INFLUXDB_HOST=localhost \   -e INFLUXDB_PORT=8086 \   -e INFLUXDB_NAME=cadvisor \   -e INFLUXDB_USER=root \   -e INFLUXDB_PASS=root \   --link influxsrv:influxsrv \   --name grafana \   grafana/grafana

5.登录Grafana管理平台

通过Web浏览器访问地址http://docker-host-ip:3000登录Grafana管理平台。

用户名：admin
密 码：admin

Grafana_Login
6.配置Grafana与influxDB数据库连接

(1). 配置Granfana数据源

在Grafana管理平台中，单击“添加数据源”对数据源进行配置。如下图所示。

基本信息
Name：influxdb
Type：influxDB
Default: checked

Http settings
Url：http://influxsrv:8086
Access：proxy

HTTP Auth
Basic Auth: checked

Basic Auth Details
User: admin
Password: admin

InfluxDB Details
Database：cadvisor
User：cadvisor
Password：cadvisor

配置完成后， 我们已经建立与influxDB的连接，下面我们将其进行测试。

(2). 添加Dashboard

下面我们将使用Grafana配置我们的第一个Dashboard，并可视化来自cAdvisor的监控数据。

1). 点击“Grafana”图标, 打开Dashboard菜单，选择新建Dashboard；

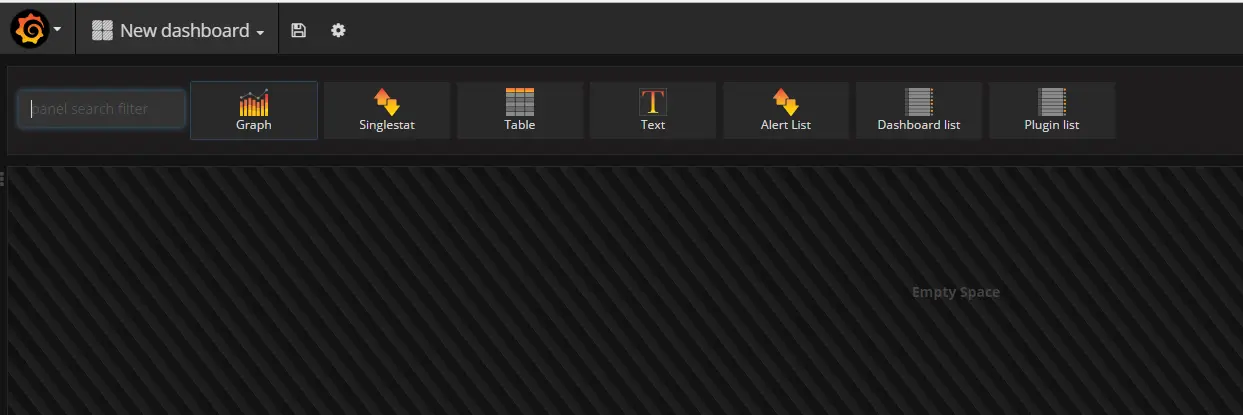

2). 在Dashboard面板中选择相应的组件并拖动到相关的位置；

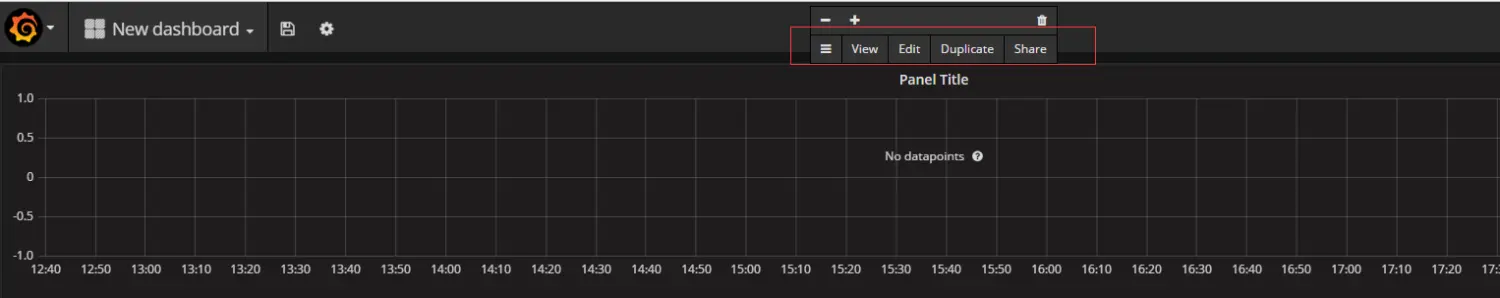

3). 点击面板的标题，会弹出相应的选项”view”、”edit”、”Duplicates”、”share”和删除按扭；

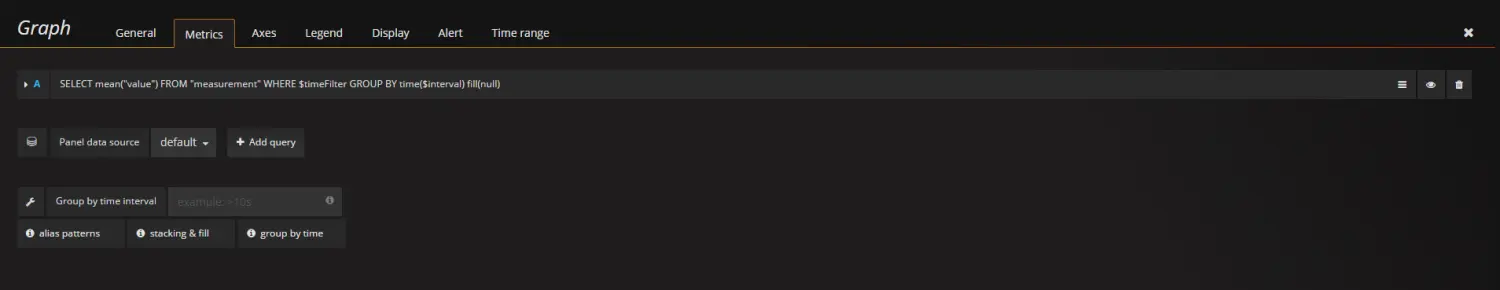

4). 选择”edit”选项，出现相应的配置项，在“Metrics”选项卡中配置相应的数据表和数据源信息；

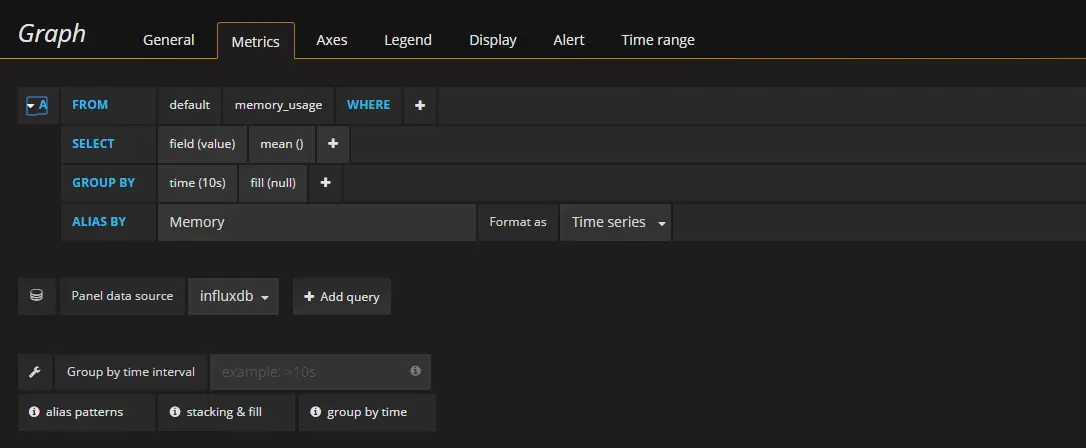

例如： 配置内存使用率信息

在Metric选项卡中， 配置数据表来源为：SELECT mean(“value”) FROM “memory_usage” WHERE $timeFilter GROUP BY time(10s) fill(0)， 配置数据源Panel Datasource为：cadvisor；

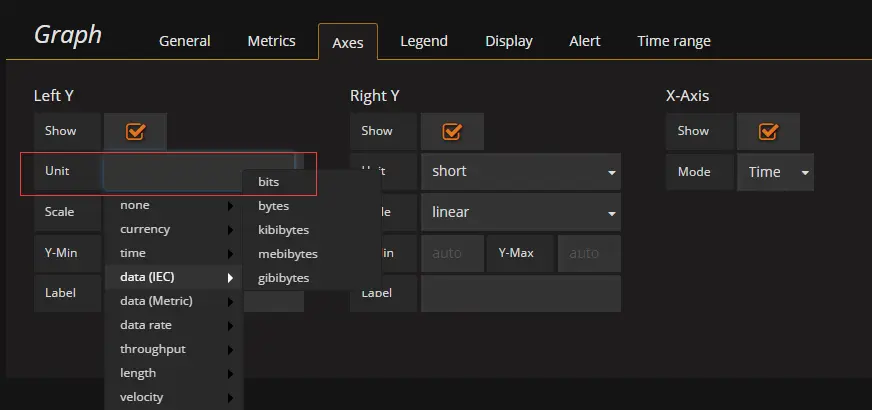

在Axes选项卡中配置相关的显示单位。

5). 配置完相关的选项后，点击Dashboard导航栏的保存按钮，便可完成Dashboard的配置。

Save Config

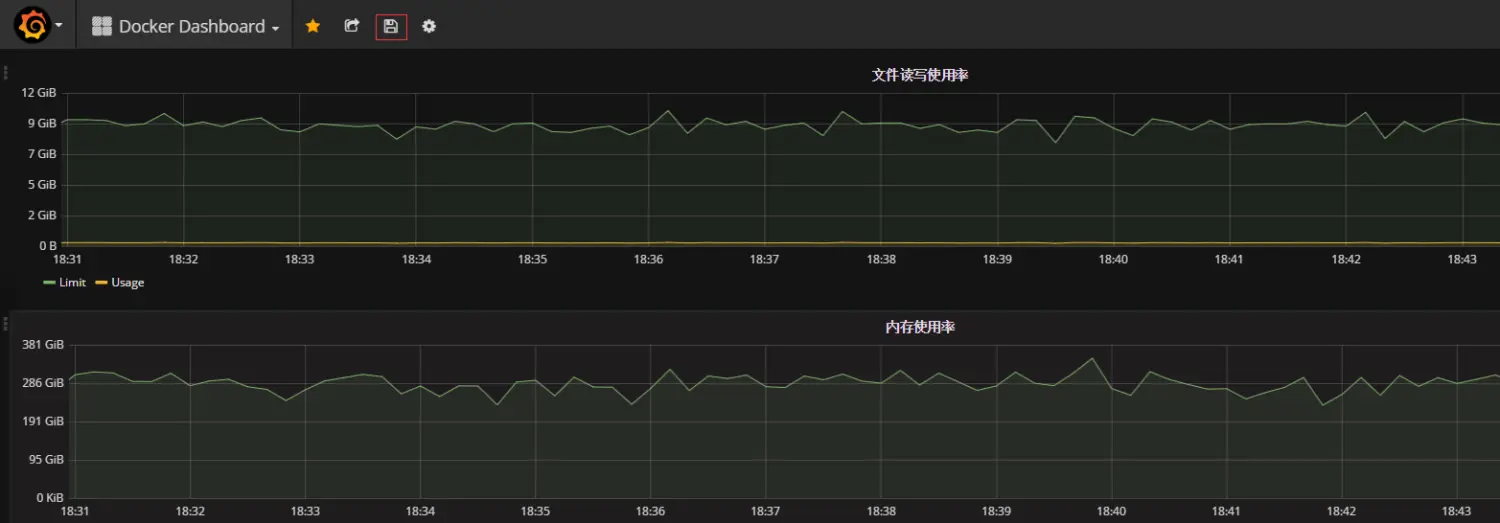

至此， 所有配置步骤完成， 我们能够看到Grafana显示相关的监控图表信息。
