计算机网络 网络层 静态路由及配置静态路由

静态路由告诉路由器网络怎么走。

• 要想实现全网通信，也就是网络中的任意两个节点都能通信，这就要求每个路由器的路由表中必须有到所有网段的路由。
• 对于路由器来说，它只知道自己直连的网段，对于没有直连的网段，需要管理员人工添加到这些网段的路由。
• 管理员人工添加到某个网段如何转发，就是静态路由。

后面还会讲到配置网络中的路由器使用动态路由协议（RIP、OSPF）自动构建路由表，就是动态路由。

华为路由器添加静态路由的命令

---

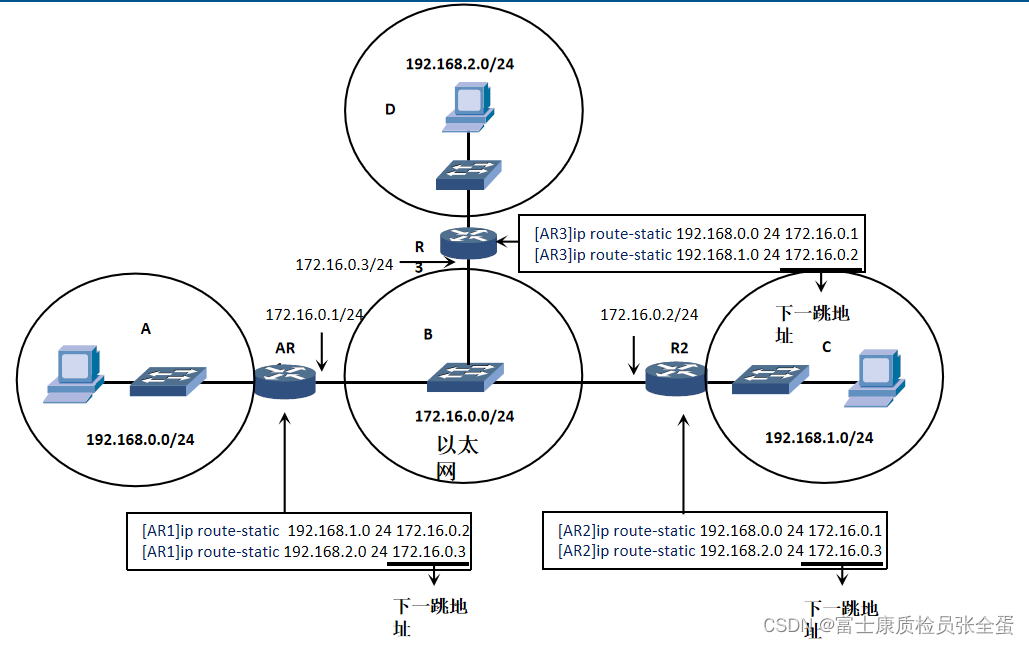

• R1路由器直连A、B两个网段，C、D网段没有直连，你需要添加到C、D网段的路由。
• R2路由器直连B、C两个网段，A、D网段没有直连，你需要添加到A、D网段的路由。
• R3路由器直连C、D两个网段，A、B网段没有直连，你需要添加到A、B网段的路由。

上面其实就是到每个网段的下一跳地址，网段+下一跳IP地址。

在路由器上面直连的两个网段就不需要管了，就告诉没有连接的网段的路由就行了。

路由相关操作

---

• 添加静态路由 [AR1]ip route-static 172.16.1.0 24 172.16.0.2    [AR1]ip route-static 172.16.1.0 255.255.255.0 172.16.0.2
• 显示全部路由 [AR1]display ip routing-table
• 只显示静态路由 [AR1]display ip routing-table protocol static
• 删除静态路由 [AR1]undo ip route-static 172.16.1.0 24

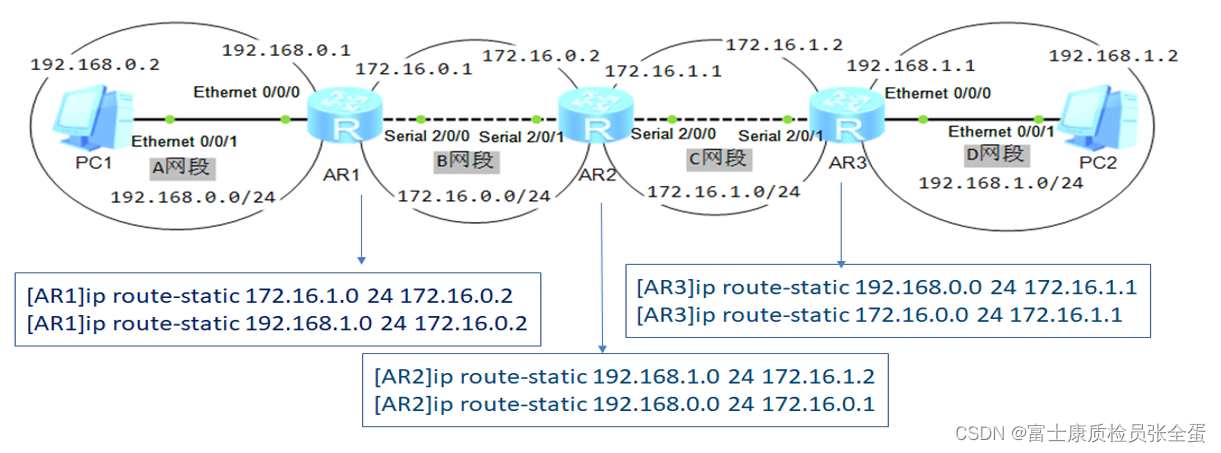

点到点链路静态路由下一跳可以写出口

---

 可以看到下一跳就不写另外一个路由器接口的IP地址了，就直接写接口地址了。写出口就可以了，因为点到点网络使用的是ppp协议，这个协议都不需要MAC地址，从一个口发出去就行，另外一个口接收就行，只有点到点链路这样写是合适的。

以太网接口最好写下一跳地址

---

路由器只关心到某个网段如何转发

---

 路由器只关心到某个网段如何转发数据包，因此我们在路由器上添加路由，必须是到某个网段（子网）的路由，不能添加到某个特定地址的路由。

以下命令试图添加到一个IP地址的路由，路由器报错。（在路由器上面添加路由，主机位要归0的）

[AR1]ip route-static 172.16.1.2 24 172.16.0.2

Info: The destination address and mask of the configured static route mismatched , and the static route 172.16.1.0/24 was generated.--错误的地址和子网掩码

如果你就想让路由器转发到一个IP地址的路由，子网掩码要写成四个255，这就意味着IP地址的32位二进制是全部的网络位，该网段中就这一个地址。 [AR1]ip route-static 172.16.1.2 32 172.16.0.2

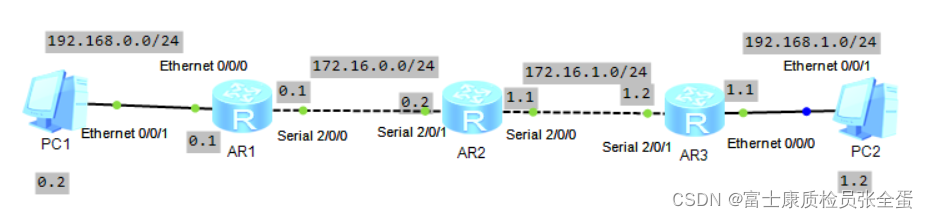

实战 静态路由配置

---

 AR1：可以看到到两个直连的网段，没有直连的网段，也就是到其他的网段是不知道的，其他路由器也一样。

<AR1>display  ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: PublicDestinations : 11       Routes : 11       Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0172.16.0.0/24  Direct  0    0           D   172.16.0.1      Serial2/0/0172.16.0.1/32  Direct  0    0           D   127.0.0.1       Serial2/0/0172.16.0.2/32  Direct  0    0           D   172.16.0.2      Serial2/0/0172.16.0.255/32  Direct  0    0           D   127.0.0.1       Serial2/0/0192.168.0.0/24  Direct  0    0           D   192.168.0.1     Vlanif1192.168.0.1/32  Direct  0    0           D   127.0.0.1       Vlanif1192.168.0.255/32  Direct  0    0           D   127.0.0.1       Vlanif1
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

     172.16.0.0/24  Direct  0    0           D   172.16.0.1      Serial2/0/0192.168.0.0/24  Direct  0    0           D   192.168.0.1     Vlanif1

现在PC1计算器去ping一下AR1的两个网关。

PC>ping 192.168.0.1Ping 192.168.0.1: 32 data bytes, Press Ctrl_C to break
From 192.168.0.1: bytes=32 seq=1 ttl=255 time=16 ms
From 192.168.0.1: bytes=32 seq=2 ttl=255 time=15 ms--- 192.168.0.1 ping statistics ---2 packet(s) transmitted2 packet(s) received0.00% packet lossround-trip min/avg/max = 15/15/16 msPC>ping 172.16.0.1Ping 172.16.0.1: 32 data bytes, Press Ctrl_C to break
From 172.16.0.1: bytes=32 seq=1 ttl=255 time=15 ms
From 172.16.0.1: bytes=32 seq=2 ttl=255 time=16 ms--- 172.16.0.1 ping statistics ---2 packet(s) transmitted2 packet(s) received0.00% packet lossround-trip min/avg/max = 15/15/16 ms

都通了，现在去ping一下AR2上面的地址

PC>ping 172.16.0.2Ping 172.16.0.2: 32 data bytes, Press Ctrl_C to break
Request timeout!--- 172.16.0.2 ping statistics ---2 packet(s) transmitted0 packet(s) received100.00% packet lossPC>

由于AR2不知道到192.168.0.0/24网段怎么走，这个是数据包到了但是没有回来呢，还是根本就没到呢？

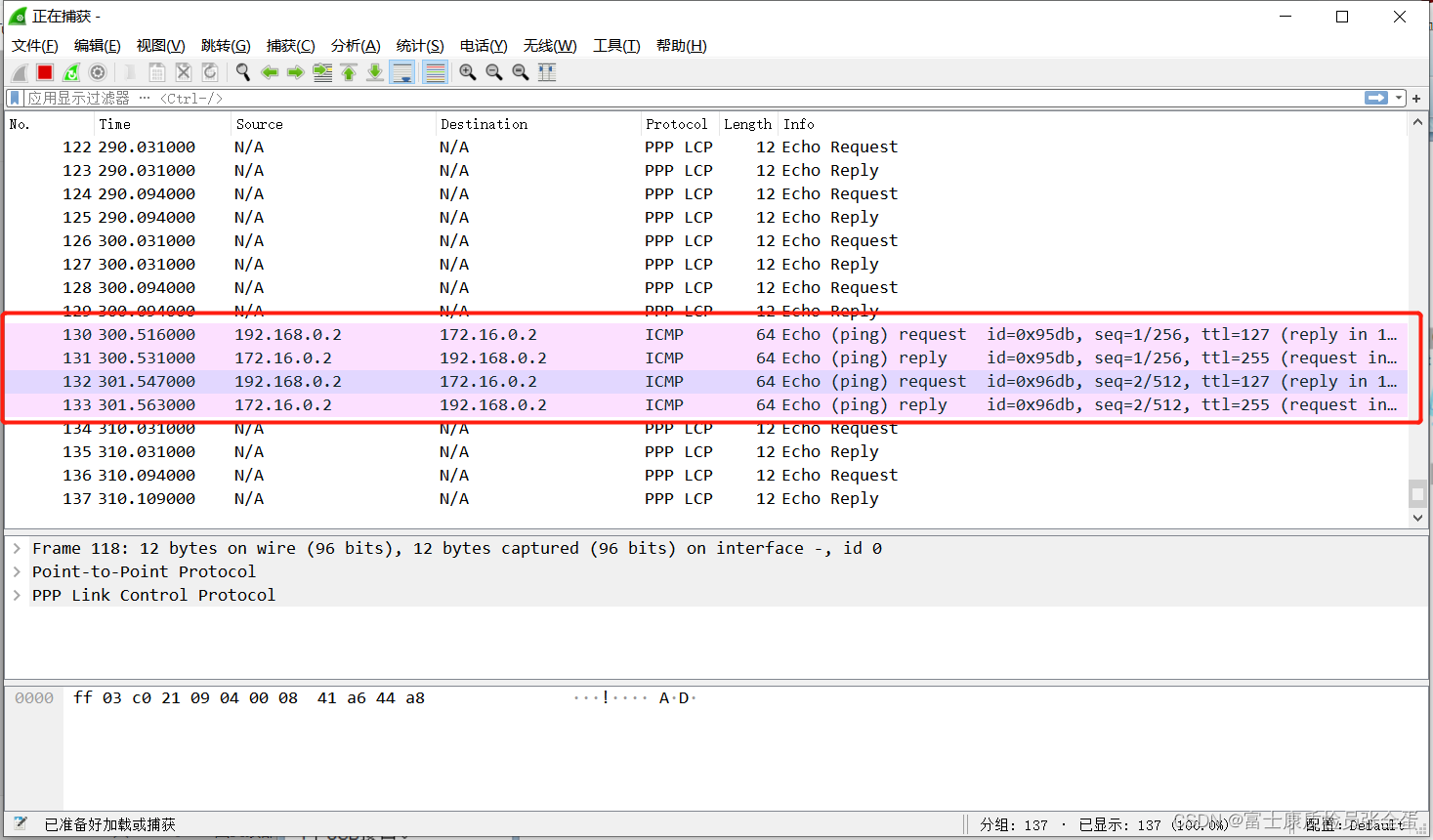

抓包可以看一下数据包过来没过来，可以看到数据包是过来的，但是没有回去

 所以要添加路由告诉路由器AR2到PC1网段怎么走

[AR2]ip route-static 192.168.0.0 24 172.16.0.1

PC>ping 172.16.0.2Ping 172.16.0.2: 32 data bytes, Press Ctrl_C to break
From 172.16.0.2: bytes=32 seq=1 ttl=254 time=15 ms
From 172.16.0.2: bytes=32 seq=2 ttl=254 time=32 ms--- 172.16.0.2 ping statistics ---2 packet(s) transmitted2 packet(s) received0.00% packet lossround-trip min/avg/max = 15/23/32 ms

可以看到数据包有两个方向的，有去有回。上面就是简单的添加静态路由。

如果要让PC1和PC2可以通，这就要让AR1 AR2路由器知道到PC2网段要怎么走。

[AR1]ip route-static 192.168.1.0 24 172.16.0.2[AR2]ip route-static 192.168.1.0 24 172.16.1.2

这样数据包就可以到了

PC>ping 192.168.1.2Ping 192.168.1.2: 32 data bytes, Press Ctrl_C to break
Request timeout!--- 192.168.1.2 ping statistics ---2 packet(s) transmitted0 packet(s) received100.00% packet loss

 现在还要添加返回的路由，由于之前AR2添加了到PC1网段的路由，所以只需要添加一下AR3

[AR3]ip route-static 192.168.0.0 24 172.16.1.1

PC>ping 192.168.1.2Ping 192.168.1.2: 32 data bytes, Press Ctrl_C to break
Request timeout!
From 192.168.1.2: bytes=32 seq=2 ttl=125 time=16 ms
From 192.168.1.2: bytes=32 seq=3 ttl=125 time=16 ms
From 192.168.1.2: bytes=32 seq=4 ttl=125 time=16 ms--- 192.168.1.2 ping statistics ---4 packet(s) transmitted3 packet(s) received25.00% packet lossround-trip min/avg/max = 0/16/16 ms

 如果你要跟踪一下数据包

PC>tracert 192.168.1.2traceroute to 192.168.1.2, 8 hops max
(ICMP), press Ctrl+C to stop1  192.168.0.1   16 ms  <1 ms  15 ms2  172.16.0.2   32 ms  <1 ms  31 ms3  172.16.1.2   31 ms  16 ms  31 ms4    *192.168.1.2   16 ms  31 ms

这样就可以看到，第一个路由器是192.168.0.1，第二个路由器是172.16.0.2，以此类推，最后到达目的地。上面就可以很清晰的看见数据包经过三个路由器最终到达目的地，能够跟踪路径。

现在来查看一下路由表

[AR2]display  ip routing-table
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Routing Tables: PublicDestinations : 14       Routes : 14       Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface127.0.0.0/8   Direct  0    0           D   127.0.0.1       InLoopBack0127.0.0.1/32  Direct  0    0           D   127.0.0.1       InLoopBack0
127.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0172.16.0.0/24  Direct  0    0           D   172.16.0.2      Serial2/0/1172.16.0.1/32  Direct  0    0           D   172.16.0.1      Serial2/0/1172.16.0.2/32  Direct  0    0           D   127.0.0.1       Serial2/0/1172.16.0.255/32  Direct  0    0           D   127.0.0.1       Serial2/0/1172.16.1.0/24  Direct  0    0           D   172.16.1.1      Serial2/0/0172.16.1.1/32  Direct  0    0           D   127.0.0.1       Serial2/0/0172.16.1.2/32  Direct  0    0           D   172.16.1.2      Serial2/0/0172.16.1.255/32  Direct  0    0           D   127.0.0.1       Serial2/0/0192.168.0.0/24  Static  60   0          RD   172.16.0.1      Serial2/0/1192.168.1.0/24  Static  60   0          RD   172.16.1.2      Serial2/0/0
255.255.255.255/32  Direct  0    0           D   127.0.0.1       InLoopBack0

上面可以看到有一部分是直连路由Direct，优先级为0，有两个是静态路由，并且优先级是60，下一跳NextHop，并且从哪个口发出去Interface。

    192.168.0.0/24  Static  60   0          RD   172.16.0.1      Serial2/0/1192.168.1.0/24  Static  60   0          RD   172.16.1.2      Serial2/0/0

如果只想显示静态路由

[AR2]display ip routing-table  protocol static
Route Flags: R - relay, D - download to fib
------------------------------------------------------------------------------
Public routing table : StaticDestinations : 2        Routes : 2        Configured Routes : 2Static routing table status : <Active>Destinations : 2        Routes : 2Destination/Mask    Proto   Pre  Cost      Flags NextHop         Interface192.168.0.0/24  Static  60   0          RD   172.16.0.1      Serial2/0/1192.168.1.0/24  Static  60   0          RD   172.16.1.2      Serial2/0/0Static routing table status : <Inactive>Destinations : 0        Routes : 0
