Android: shape

热度：51   发布时间：2023-09-29 06:31:50.0

一、简单使用

刚开始，就先不讲一堆标签的意义及用法，先简单看看shape标签怎么用。

1、新建shape文件

首先在res/drawable文件夹下，新建一个文件，命名为：shape_radius.xml

内容是这样的：（先不需要理解，先看shape怎么用）

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <corners android:radius="20dip"/>
  4.     <solid android:color="#ff00ff"/>
  5.
  6. </shape>

2、添加到控件中

在定义好shape文件后，下一步就是将其添加到控件中，添加到控件中，一般是使用设置background属性，将其为控件背景，下面，我们将其设置为MainActivity对应的布局中（activity_main.xml），将其设为TextView的背景，看显示出来 是什么样子的。

[html] view plaincopy
  1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     xmlns:tools="http://schemas.android.com/tools"
  3.     android:layout_width="match_parent"
  4.     android:layout_height="match_parent"
  5.     tools:context="com.harvic.tryshape.MainActivity" >
  6.
  7.     <TextView
  8.         android:layout_width="wrap_content"
  9.         android:layout_height="wrap_content"
  10.         android:layout_margin="50dip"
  11.         android:text="@string/hello_world"
  12.         android:background="@drawable/shape_radius"/>
  13.
  14. </RelativeLayout>
显示出来的结果是这样的：

Android: shape

二、基本属性（corners、gradient、padding、size、solid、stroke）

上面给大家简单的讲了下shape标签组的简单使用方法，下面就具体讲讲shape标签里所具有的几个子标签及所具有的属性。

1、Corners

[html] view plaincopy
  1. <corners    //定义圆角
  2.     android:radius="dimension"      //全部的圆角半径
  3.     android:topLeftRadius="dimension"   //左上角的圆角半径
  4.     android:topRightRadius="dimension"  //右上角的圆角半径
  5.     android:bottomLeftRadius="dimension"    //左下角的圆角半径
  6.     android:bottomRightRadius="dimension" />    //右下角的圆角半径
Corners标签是用来字义圆角的，其中radius与其它四个并不能共同使用。

Android:radius：定义四个角的的圆角半径。

其它四个是逐个字义每个角的圆角半径。

使用：

控件布局：

[html] view plaincopy
  1. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     android:layout_width="match_parent"
  3.     android:layout_height="match_parent" >
  4.
  5.     <TextView
  6.         android:layout_width="100dp"
  7.         android:layout_height="100dp"
  8.         android:layout_margin="50dip"
  9.         android:text="@string/hello_world"
  10.         android:background="@drawable/shape_radius"/>
  11.  </RelativeLayout>
shape定义：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <corners android:radius="20dip"/>
  4.     <solid android:color="#ffff00"/>
  5. </shape>
效果：

Android: shape

2、solid

solid用以指定内部填充色

只有一个属性：

[html] view plaincopy
  1. <solid  android:color="color" />
在上面的例子中，我们就将填充色指定为#ffff00了，如果我们不加圆角，只使用填充色，即将shape变成这样子：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <solid android:color="#ffff00"/>
  4. </shape>
那效果就是这样的：

Android: shape

3、gradient

gradient用以定义渐变色，可以定义两色渐变和三色渐变，及渐变样式，它的属性有下面几个：

[html] view plaincopy
  1. <gradient
  2.     android:type=["linear" | "radial" | "sweep"]    //共有3中渐变类型，线性渐变（默认）/放射渐变/扫描式渐变
  3.     android:angle="integer"     //渐变角度，必须为45的倍数，0为从左到右，90为从上到下
  4.     android:centerX="float"     //渐变中心X的相当位置，范围为0～1
  5.     android:centerY="float"     //渐变中心Y的相当位置，范围为0～1
  6.     android:startColor="color"   //渐变开始点的颜色
  7.     android:centerColor="color"  //渐变中间点的颜色，在开始与结束点之间
  8.     android:endColor="color"    //渐变结束点的颜色
  9.     android:gradientRadius="float"  //渐变的半径，只有当渐变类型为radial时才能使用
  10.     android:useLevel=["true" | "false"] />  //使用LevelListDrawable时就要设置为true。设为false时才有渐变效果

首先有三种渐变类型，分别是：linear（线性渐变）、radial（放射性渐变）、sweep（扫描式渐变）

（1）先看看这几个属性的使用方法：

[html] view plaincopy
  1. android:type=["linear" | "radial" | "sweep"]
  2. android:startColor="color"   //渐变开始点的颜色
  3. android:centerColor="color"  //渐变中间点的颜色，在开始与结束点之间
  4. android:endColor="color"    //渐变结束点的颜色
  5. android:gradientRadius="float"  //渐变的半径，只有当渐变类型为radial时才能使用

下面我们使用三色渐变来看看这三种渐变方式都是怎么显示的：（如果不使用centerColor属性就是双色渐变，这个属性是可选的）

Android: shape

需要注意的一点是，在构造放射性渐变时，要加上android:gradientRadius属性（渐变半径），即必须指定渐变半径的大小才会起作用，下面列出这三个渐变方式的shape代码，供大家参考：

线性渐变：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <gradient
  4.         android:type="linear"
  5.         android:startColor="#ff0000"
  6.         android:centerColor="#00ff00"
  7.         android:endColor="#0000ff"/>
  8. </shape>
放射性渐变：
[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <gradient
  4.         android:type="radial"
  5.         android:startColor="#ff0000"
  6.         android:centerColor="#00ff00"
  7.         android:endColor="#0000ff"
  8.         android:gradientRadius="100"/>
  9. </shape>
扫描式渐变：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <gradient
  4.         android:type="sweep"
  5.         android:startColor="#ff0000"
  6.         android:centerColor="#00ff00"
  7.         android:endColor="#0000ff"/>
  8. </shape>
可见放射性渐变，只是比其它两个多了个android:gradientRadius属性

（2）、android:angle属性（仅对线性渐变有效）

[html] view plaincopy
  1. android:angle="integer"     //渐变角度，必须为45的倍数，0为从左到右，90为从上到下

我们在上面的三种渐变上都加上angle属性，看看效果如何：

Android: shape

能过跟上一个图对比可以发现，angle属性确实只对线性渐变有效，其它两种渐变方式都没有任何动静，下面是此时的线性渐变shape代码：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <gradient
  4.         android:type="linear"
  5.         android:startColor="#ff0000"
  6.         android:centerColor="#00ff00"
  7.         android:endColor="#0000ff"
  8.         android:angle="45"/>
  9. </shape>

（3）、android:centerX与android:centerY

centerX、centerY两个属性用于设置渐变的中心点位置，仅当渐变类型为放射渐变时有效，类型为分数或小数，不接受Dimension。默认值是0.5，有效值是0.0~1.0，超出该范围后会看不出渐变效果。centerX、centerY的取值其实是宽和高的百分比；不难理解，下面看代码：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <gradient
  4.         android:type="sweep"
  5.         android:startColor="#ff0000"
  6.         android:centerColor="#00ff00"
  7.         android:endColor="#0000ff"
  8.         android:centerX="0.2"
  9.         android:centerY="0.8"/>
  10. </shape>
取宽度的20%和高度的80%的位置，作为新的渐变原点，效果是这样的：

Android: shape

（4）android:useLevel

useLevel属性通常不使用。该属性用于指定是否将该shape当成一个LevelListDrawable来使用，默认值为false。

4、stroke

这是描边属性，可以定义描边的宽度，颜色，虚实线等

[html] view plaincopy
  1. <stroke
  2.     android:width="dimension"   //描边的宽度
  3.     android:color="color"   //描边的颜色
  4.     // 以下两个属性设置虚线
  5.     android:dashWidth="dimension"   //虚线的宽度，值为0时是实线
  6.     android:dashGap="dimension" />      //虚线的间隔

上面各个属性的意义如下：

Android: shape

我们使用绿色虚线描边，虚线高度是20dp，虚线宽度为10dp虚线间距为1dp:

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android" >
  3.     <stroke
  4.         android:width="20dp"
  5.         android:color="#00ff00"
  6.         android:dashWidth="10dp"
  7.         android:dashGap="1dp" />
  8. </shape>

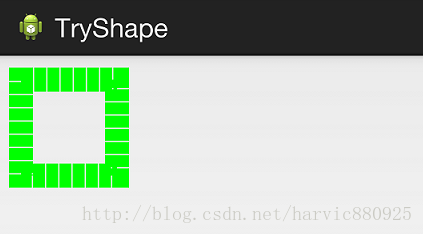

从效果图中，我们也能清晰的看出这三个参数（width、dashwidth、dashGap）之间的区别：
Android: shape

5、size和padding

这两个基本上不怎么用，因为他们所具有的功能，控件本身也能实现。
size:是用来定义图形的大小的。

[html] view plaincopy
  1. <size
  2.     android:width="dimension"
  3.     android:height="dimension" />
padding：用来定义内部边距
[html] view plaincopy
  1. <padding
  2.     android:left="dimension"
  3.     android:top="dimension"
  4.     android:right="dimension"
  5.     android:bottom="dimension" />

三、Shape的属性（rectangle、oval、line、ring）

上面我们讲了Shape的子标签的的作用，但Shape本身还没讲，Shape自已是可以定义当前Shape的形状的，比如上面的矩形，还有椭圆形，线形和环形；这些都是通过Shape标签的 shape属性来定义的，Shape标签总共有下面几个属性，我们一个个讲：

[html] view plaincopy
  1. android:shape=["rectangle" | "oval" | "line" | "ring"]
  2. shape的形状，默认为矩形，可以设置为矩形（rectangle）、椭圆形(oval)、线性形状(line)、环形(ring)
  3. 下面的属性只有在android:shape="ring时可用：
  4. android:innerRadius         尺寸，内环的半径。
  5. android:innerRadiusRatio    浮点型，以环的宽度比率来表示内环的半径，
  6. android:thickness           尺寸，环的厚度
  7. android:thicknessRatio      浮点型，以环的宽度比率来表示环的厚度，例如，如果android:thicknessRatio="2"，
  8. android:useLevel            boolean值，如果当做是LevelListDrawable使用时值为true，否则为false.
可见，只有第一个shape是可用的，其它五个都是shape等于ring时所特有的。

注意，无论这里shape取什么形状，他的子标签都是可用的，但有时并不会有效果，比如在shape为椭圆时，那corners标签就不会有效果，很显然的道理。下面一个个看看各个形状都是怎么样的；

1、rectangle (矩形)

这就是上一节我们使用的形状，当我们不指定shape属性时，默认就是矩形的。

控件代码：

[html] view plaincopy
  1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     android:layout_width="match_parent"
  3.     android:layout_height="match_parent"
  4.     android:orientation="horizontal" >
  5.     <TextView
  6.         android:layout_width="300dp"
  7.         android:layout_height="100dp"
  8.         android:layout_margin="10dp"
  9.         android:textColor="#ffffff"
  10.         android:textSize="18sp"
  11.         android:textStyle="bold"
  12.         android:background="@drawable/try_shape_3"/>
  13.  </LinearLayout>

shape代码：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:shape="rectangle">
  4.     <solid android:color="#ff00ff"/>
  5. </shape>

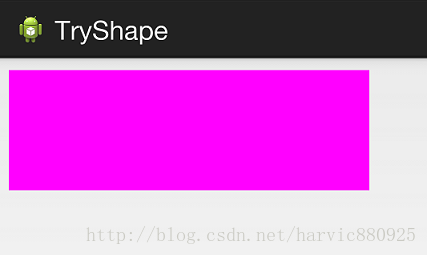

对应图形：
Android: shape

2、oval（椭圆）

控件代码不变，下面是shape代码：

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:shape="oval">
  4.     <solid android:color="#ff00ff"/>
  5. </shape>
对应图形：（控件大小的矩形所对应的椭圆）

Android: shape

3、line(线形)

没觉得这个能有什么用……，也不讲了，没什么意思

4、ring（环形）

还记得他所特有的几个属性么：

[html] view plaincopy
  1. android:innerRadius         尺寸，内环的半径。
  2. android:thickness           尺寸，环的厚度
  3. android:innerRadiusRatio    浮点型，以环的宽度比率来表示内环的半径，
  4.       例如，如果android:innerRadiusRatio，表示内环半径等于环的宽度除以5，这个值是可以被覆盖的，默认为9.
  5. android:thicknessRatio      浮点型，以环的宽度比率来表示环的厚度，例如，如果android:thicknessRatio="2"，
  6.       那么环的厚度就等于环的宽度除以2。这个值是可以被android:thickness覆盖的，默认值是3.
  7. android:useLevel            boolean值，如果当做是LevelListDrawable使用时值为true，否则为false.
这么几个属性无外乎就是定义环形的内环尺寸和环的宽度。

举个例子：

控件定义：

[html] view plaincopy
  1. <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
  2.     android:layout_width="match_parent"
  3.     android:layout_height="match_parent"
  4.     android:orientation="horizontal" >
  5.     <TextView
  6.         android:layout_width="300dp"
  7.         android:layout_height="100dp"
  8.         android:layout_margin="10dp"
  9.         android:textColor="#ffffff"
  10.         android:textSize="18sp"
  11.         android:textStyle="bold"
  12.         android:background="@drawable/try_shape_2"/>
  13.  </LinearLayout>
shape定义：（这里一定要要加上useLevel属性并定义为false，不然没有效果）

[html] view plaincopy
  1. <?xml version="1.0" encoding="utf-8"?>
  2. <shape xmlns:android="http://schemas.android.com/apk/res/android"
  3.     android:shape="ring"
  4.     android:innerRadius="20dp"
  5.     android:thickness="50dp"
  6.     android:useLevel="false">
  7.
  8.     <solid android:color="#ff00ff"/>
  9.
  10. </shape>
效果图：

Android: shape

好啦，这部分就到这了，有关Shape的使用最多的还是第二部分，即当shape为矩形时，结合那几个子标签共同使用时，对于其它的三个Shape平时用到的可能性不大，我这里讲的也不太细致，下面给大家第一部分的源码，直接运行，就能出来一个Shape效果。


参考文章：

1、《Android中shape的使用》

2、《Android中shape的使用》（与第一个标题一样而已）

3、《shape 详解》

4、《Android中shape的用法详解》

5、《Android shape文件属性详解》


源码地址：http://download.csdn.net/detail/harvic880925/8249629
转载自：http://blog.csdn.net/harvic880925/article/details/41850723
