Altium Designer20 PCB设计基础知识

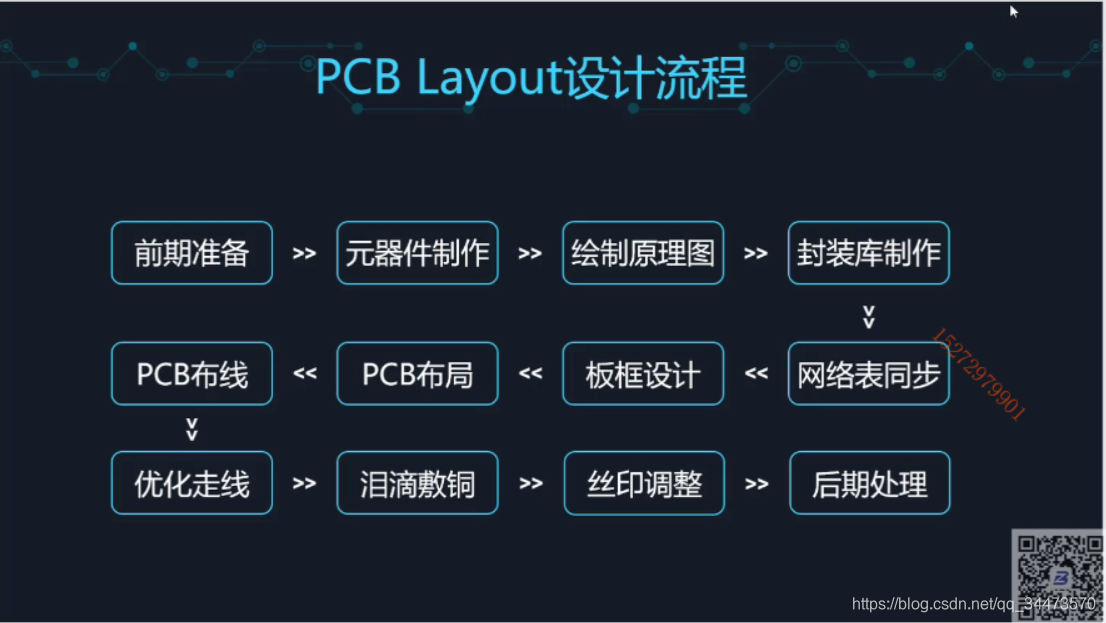

1. 原理图标号

C 电容

U 器件
R 电阻 J 接口
L 电感 F 保险丝/磁柱
LED led灯 Y 晶振
D 二极管











2. 原理图和PCB栅格大小选取
Altium Designer20 PCB设计基础知识
原理图和原理图库栅格选取

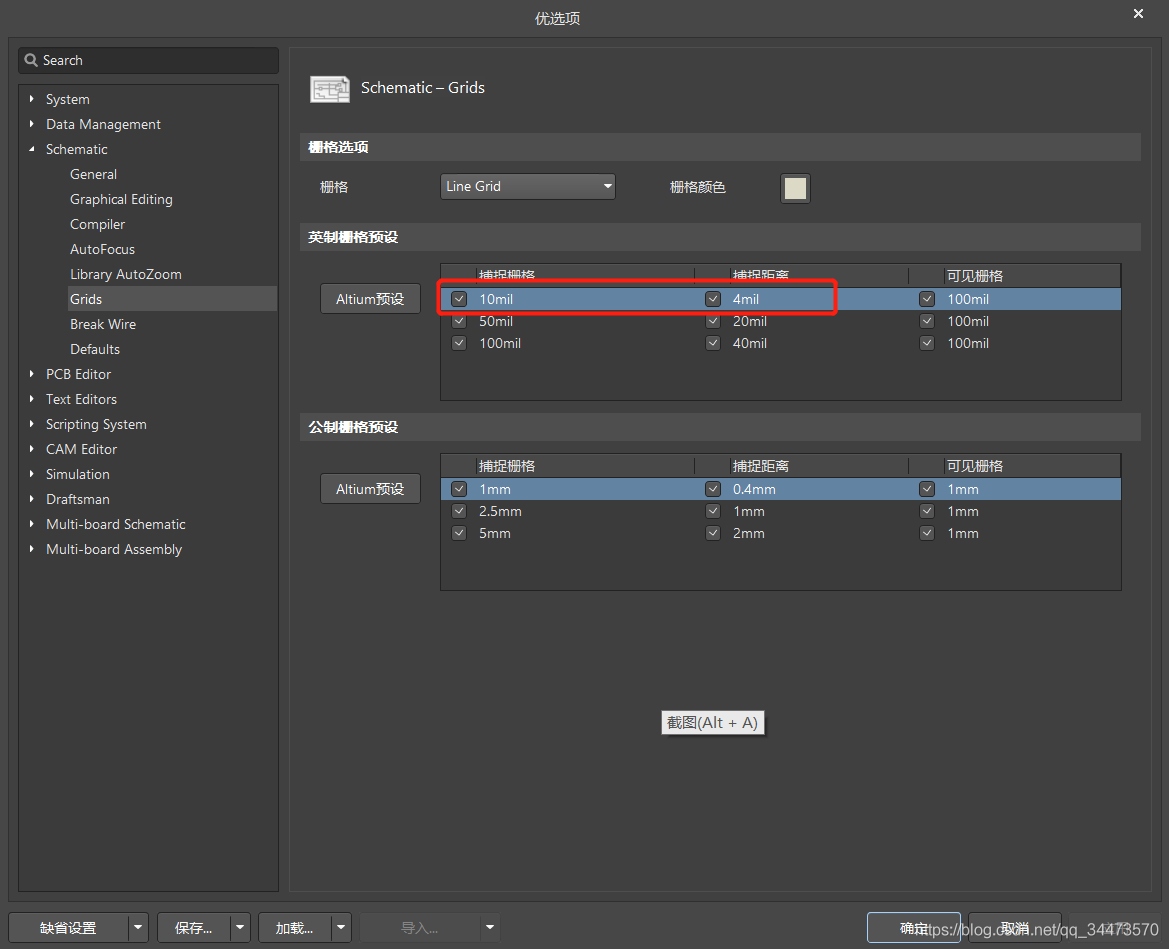

原理图中缺省的栅格大小有3档,推荐在原理图库绘制和原理图中使用最小档位10mil,
在原理图布局中如果元件需要移动较大的距离,可以在放置元件时临时使用50mil 100mil档位。

PCB和PCB图库栅格选取
PCB栅格需要手动设置1mil,如果元件需要移动较大的距离时可以临时设置其他栅格大小。


3. 原理图标题栏内容更改

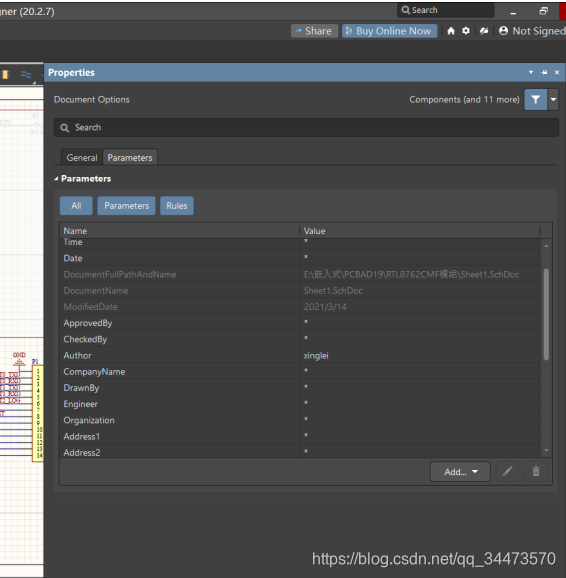

在原理图右侧属性中设置各种内容
Altium Designer20 PCB设计基础知识

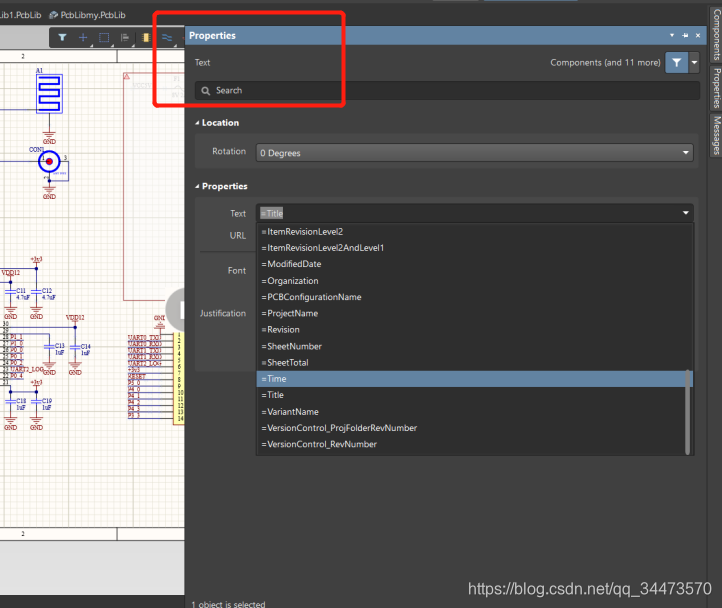

添加文本,按TAB,选择文本要引用的指,
引用的好处在于更新属性中的值后标题栏值同步更新

Altium Designer20 PCB设计基础知识

4. 常用快捷键
原理图快捷键

高亮显示 alt+鼠标左键


PCB快捷键
关闭坐标 shift+h
隐藏层 shift+s
剪切导线 ek
对齐 a
定位器件标志 ap
