Altium Designer20 PCB 设计规则设置

热度:54   发布时间:2023-09-28 05:19:00.0

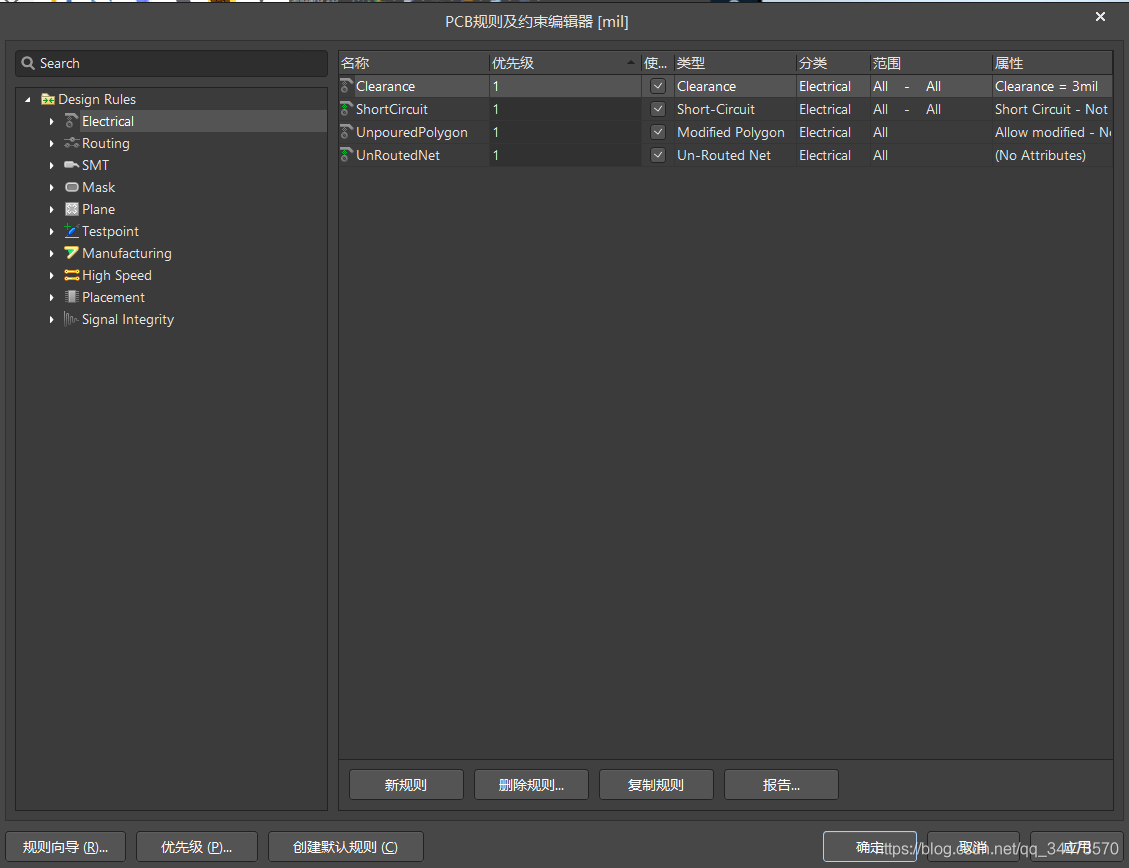

规则设置面板 10大规则设置

Altium Designer20 PCB 设计规则设置

1. 电器规则设置 Electrical

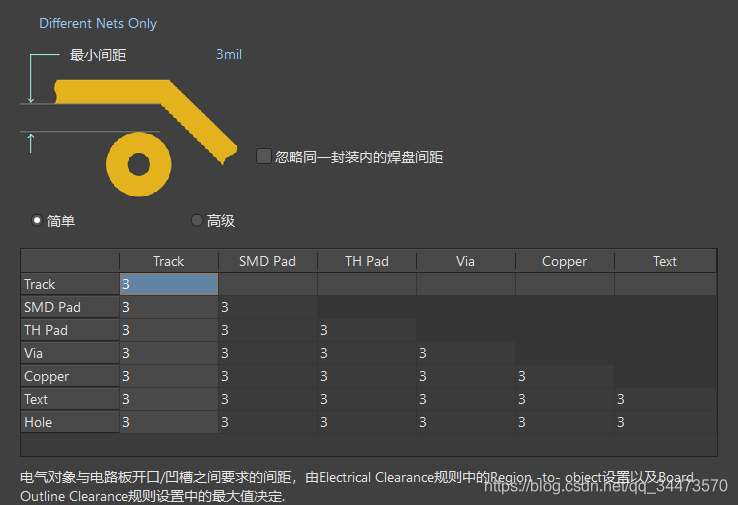

间距 Clearance 设置PCB上导线和焊盘的间距, 一般设置6mil,根据PCB加工厂家的能加工的间距设置。
Altium Designer20 PCB 设计规则设置

二维表格定义了各种属性之间的间距
Track 走线
SMD Pad 贴片焊盘
TH Pad 插件焊盘
Via 过孔
Copper 铜皮
Text 文本
Hole 洞

2. 布线Routing规则设置

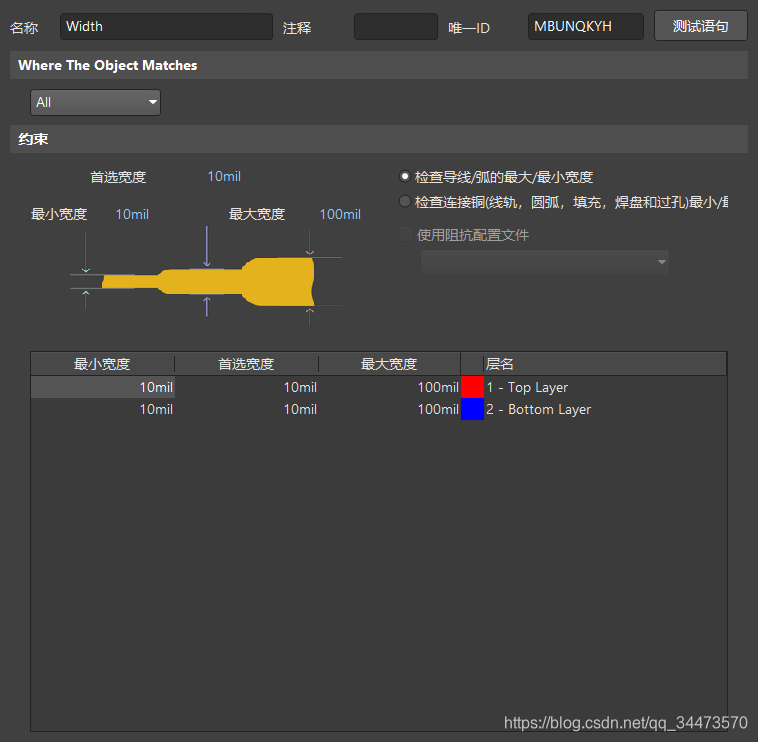

线条宽度 Width 设置走线的最小宽度和最大宽度
Altium Designer20 PCB 设计规则设置

3. 贴片SMT规则设置
默认

4. 阻焊Mask规则设置
默认

5. 内电层Plane规则设置
多层板才考虑

6. Testpoint规则设置


7. 生产Manufacturing规则设置

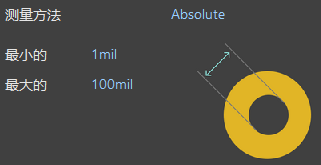

    Hole Size 焊孔大小设置

Altium Designer20 PCB 设计规则设置
 HoleToHoleClearance焊孔到焊孔间距设置

Altium Designer20 PCB 设计规则设置

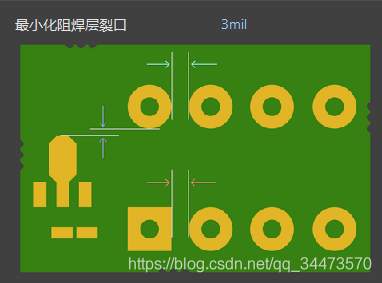

 MinimumSolderMaskSliver最小阻焊条宽度设置

Altium Designer20 PCB 设计规则设置
 SilkToSolderMaskClearance丝印到阻焊间距设置

Altium Designer20 PCB 设计规则设置

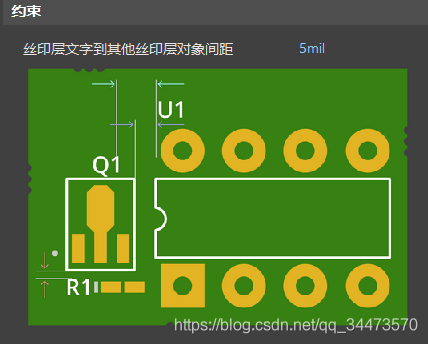

 SilkToSilkClearance丝印到丝印最小间距设置

Altium Designer20 PCB 设计规则设置

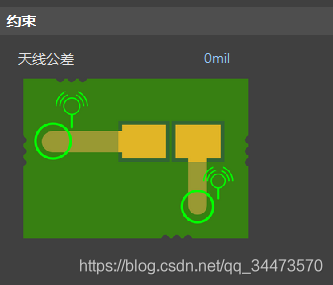

 NetAntennae天线效应设置(走线可能成为天线)
 Altium Designer20 PCB 设计规则设置
8. High Speed
 9. Placement
10. Signal Integrity
