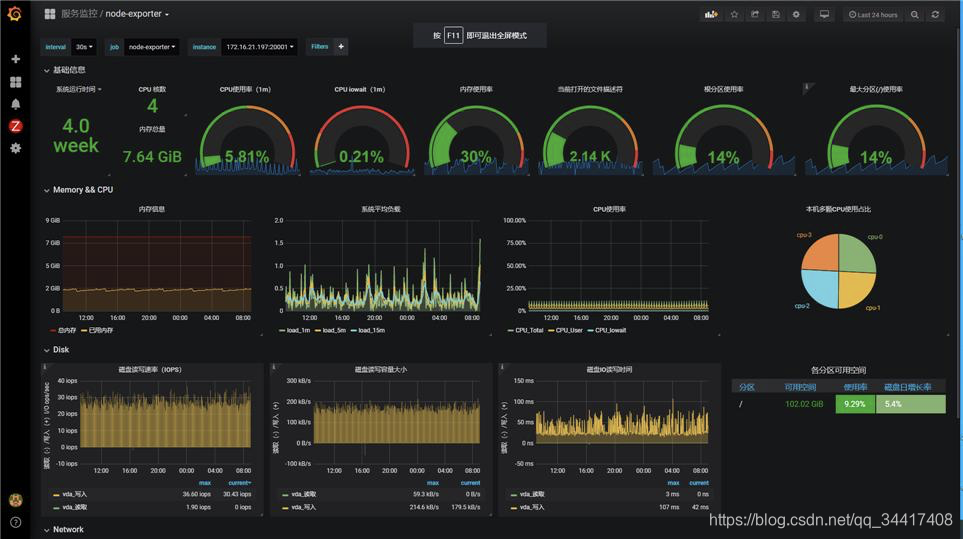

??这里先放个 Prometheus + Grafana 集成效果图，让刚认识 Prometheus 监控系统的同学脑海中有个基本概念。

对，这样式的就是企业级实时监控可视化面板，下面还有…

---

感觉怎么样？看着还行吧，哈哈哈，下面进入正题，刨析一下 Prometheus …细品，品…

---

一、Prometheus 简介

??Prometheus 作为新一代的开源实时监控系统，提供了 Kubernetes ，数据库，消息队列，基础架构等各类技术组件的监控能力，实时洞察在线服务各个指标动态变化，帮助快速数据分析及问题定位。
??在全面拥抱云原生时代中，为云原生架构提供安全保障，形成市场竞争中真正的敏捷力量！

Prometheus成长历程

• 2012年
  SoundCloud 启动 Prometheus孵化项目。
• 2015年
  Prometheus在GitHub 完全开源后，STAR数直逼9K，同时被很多公司作为监控方案采用。
• 2016年
  Prometheus 加入 CNCF(Cloud Native Computing Foundation)，继 Kubernetes 加入后的第二个项目成员。
• 2017年
  Prometheus 2.0 发布，这是Prometheus的一个重要的里程碑，在集成TSDB后的Prometheus 2.0，与Prometheus 1.8相比，CPU使用率降低到20％-40％，磁盘I/O、磁盘空间使用率降低到33％-50％，查询负载通常平均<1％， 可以支持单机每秒1000w个指标的收集。
• 2020年
  现在 Prometheus STAR数已超40K，已经是云原生架构中不可分割的重要一部分……

---

Prometheus诞生背景

Prometheus 顺应云时代浪潮滚滚而来，推动技术架构走向敏捷，面向未来…

云时代的到来

软件正在吞噬世界。 ???????? ——Mark Andreessen

??正如 Mark 所说“软件正在吞噬这个世界“，21世纪软件服务已经渗透到了世界的各个角落，云服务也是其中的一个，悄无声息地蔓延开来….
??随着云基础设施「包含公有云、私有云、混合云」的蓬勃发展，应用服务上云的浪潮来势汹汹……

??基于云原生的架构，云可以提供弹性、自主的提供和释放计算、网络、存储等资源；同时服务的部署更加安全、迅速，软件交付、持续服务、用户体验能力无限提升；使公司在市场竞争中拥有最敏捷的力量优势。

??服务上云已经势不可挡！ 上云，伴随而来的是需要大量新的技术组件提供云特性支持，而 Prometheus 就是其中一员。

??Prometheus 拥抱云原生，作为 CNCF 第二大项目，对云基础设施提供全面的兼容服务，实时动态监测服务节点及容器各项指标，是云原生架构中安全及业务性能强有力的保障，是其不可或缺的一部分。

Prometheus 监控特点

??Prometheus 顺应云原生而诞生，对云原生提倡的 容器化、容器编排、服务代理、发现和治理…等方案都做了兼容，这也是其最突出的特色。

• 1、具有 Metrics 名称和 key/value 对标识的时间序列数据的多维数据模型
• 2、利用数据模型进行有效的警报和图形展示的查询语言
• 3、支持本地存储，不依赖分布式存储文件系统
• 4、通过 HTTP WEB 交互方式获取时间序列数据
• 5、可配置推送的方式进行时间序列数据采集
• 6、支持 Client 通过服务发现和静态配置发现
• 7、兼容多种视图模式
• 8、Docker、Kubernetes 原生支持
• 9、…

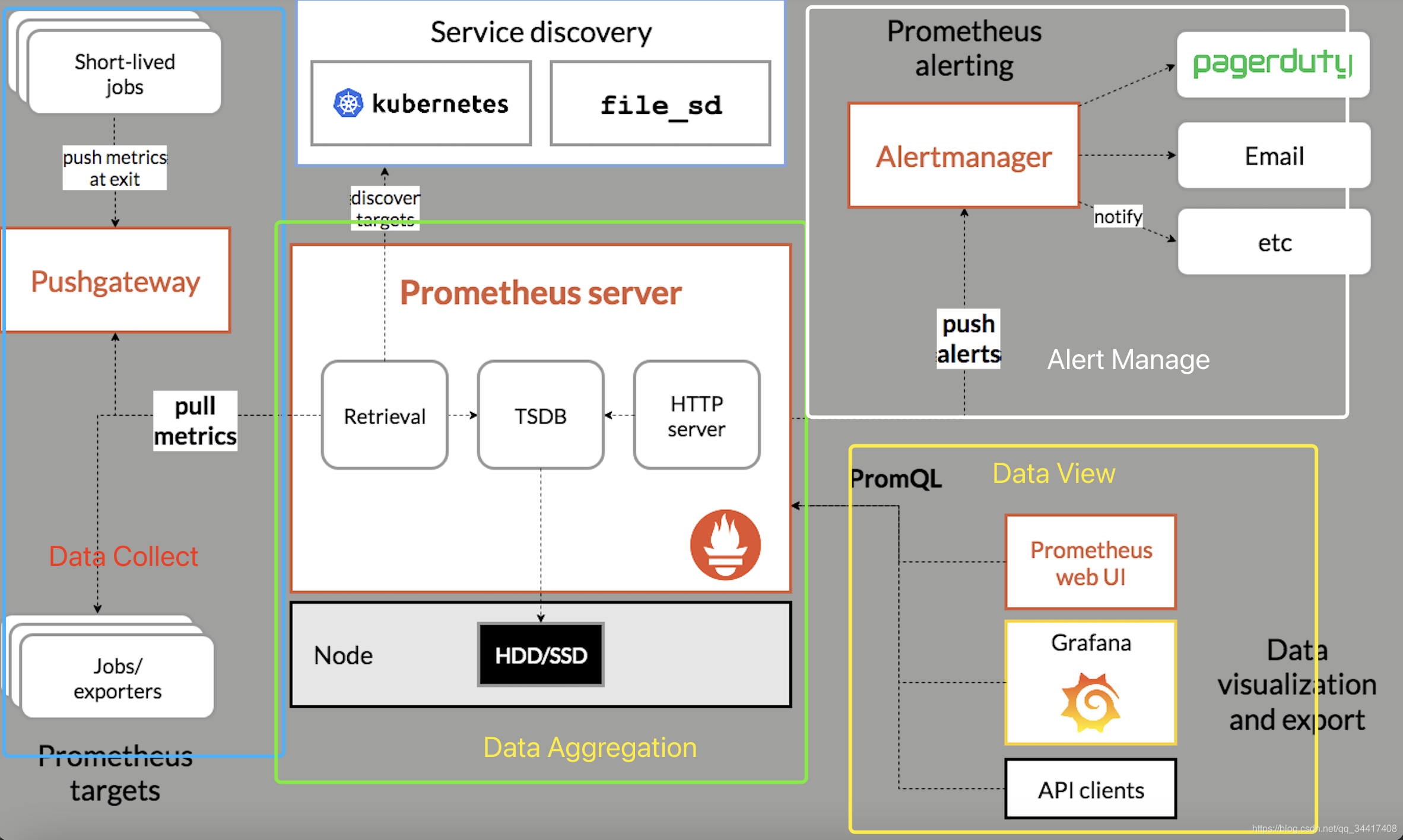

??那么，是什么样的设计满足这些特色能力呢？好奇感十足，下面抛出具体的架构图，来分析分析，它咋那么牛！！！

---

二、Prometheus 架构模型

??Prometheus 组件可分为数据采集、数据聚合、数据展示、告警四部分。

• 数据采集可采用 “侵入式” 或 “ Explore 格式转换「非侵入式」” 的方式收集，按照配置的刮擦粒度以 “ API ” 的形式与数据聚合模块交互
• 数据分析将采集到的指标数据进行存储，本地存储使用类 LeveDB 结构模型
• 数据展示通过使用 PromQL 过滤数据，渲染可视化面板、视图
• 数据告警把符合配置阈值条件的数据推送给用户，进行告警调度

Prometheus 核心组件

??Prometheus 拥有四大核心组件，分别为 Prometheus Server、Pushgateway、Alertmanager、Exporter 完成主要监控任务。

• Prometheus Server：用于刮擦目标 Job Metric、存储本地TSDB数据
• Pushgateway：推送网关，以 Push 模式将本地 Metrics 数据推送到PushGateway
• Alertmanager：警报组件，配置分组、警报发送源
• Exporter：暴露本地 Metrics 给 Prometheus ，让Prometheus 通过 Pull 模式刮擦目标Job指标数据

这里讲了架构和核心组件，大概晓得了基本配置，可具体用的时候呢？起步姿势是啥呢？来来来，下面来聊下，先从监控数据设计入手…

---

三、Prometheus 指标设计

??Prometheus 指标由两部分组成，可简单概括为

K『 k「metricName」+ v「key/val」+ T「 timestamp 」』—— V『sample』

• K：— k「metricName」-v「key/val」+T「 timestamp 」
• V：— sample

??内层k/v对代表了数据维度，每个 metricName 标识了监控指标的唯一身份，T为时间戳，Sample 则是当前指标的数值。
??外层Key包含 Metric Name、Labels、Timestamp；Value 包含 Sample 。

指标设计规范的诞生

??为什么这样式约束监控指标呢/？令人深思的问题！Why？
??仔细品品之后，发现！！！

在实时监控系统中，需要实时监听个目标Job的各项数据，统计实时数据及勾勒时间为轴的各类可视化面板。

• 从数据属性来看，自带时间属性，天然时序数据。

• 从数据读写来看，是垂直写，水平读的场景，读写比例占比很大。

??综合上述，选择了K-V数据模型有了充分的理由，没毛病！！

数据已经有了，那么怎么进行数据聚合存储呢？不慌，下面就刨析存储模型！！

---

四、Prometheus 存储模型

数据模型建立在存储模型之上。??——《 Data Structure Design 》

??首先在基于云服务的实时监控场景中，存储模型它需要满足这几个条件：

在自动弹性伸缩的云原生环境中， 实例的产生和消亡更加频繁，即系统中将会存在大量时序数据指标，但其中只有部分处于活跃状态，这会在很多方面带来挑战：

• 1、有限的本地存储，如何存储大量时序避免资源浪费？
• 2、海量数据中，如何定位被查询的少数几个时序？

??围绕这几个条件，Prometheus 本地存储存储模型选择了，基于 LSM 结构的类 LevelDB 组件。但是，为什么呢？下面来说道说道！！！

LSM 结构模型

??LSM 思想模型中将数据读写进行分层，提升读写性能，主要针对的场景是写密集、少量查询的场景。
??主要在 key-value 存储系统中应用，如 LevelDB，RocksDB，还有分布式行式存储数据库 Cassandra 也用了基于 LSM-tree 的存储模型。

??在实际生产环境中，日常的日志存储，一般都是先把日志在内存缓存，批量以追加的形式写入磁盘。
??LSM ，顾名思义，Log Structured「日志结构」、Merge「合并」是像写日志一样的思想模型，数据模型如下：

??LSM 模型是一个多层结构，就像一个树一样，上小下大。
??首先是内存的 C0 层，保存了所有最近写入的 （k，v），这个内存结构是有序的，并且可以随时原地更新，同时支持随时查询。剩下的 C1 到 Ck 层都在磁盘上，每一层都是一个在 key 上有序的结构。

LSM 模型—写操作

1、首先写入数据到 memory 中 C0 层。
当 C0 层的数据达到一定大小，就把 C0 层 和 C1 层合并，类似归并排序，这个过程就是 Compaction（合并）。
2、合并出来的新的 new-C1 会顺序写磁盘，替换掉原来的 old-C1。当 C1 层达到一定大小，会继续和下层合并。合并之后所有旧文件都可以删掉，留下新的。

• 「注意数据的写入可能重复，新版本需要覆盖老版本。什么叫新版本，我先写（a=1），再写（a=233），233 就是新版本了。假如 a 老版本已经到 Ck 层了，这时候 C0 层来了个新版本，这个时候不会去管底下的文件有没有老版本，老版本的清理是在合并的时候做的。」
• 「写入过程基本只用到了内存结构，Compaction 可以后台异步完成，不阻塞写入。」

LSM 模型—读操作

最新的数据在 C0 层，最老的数据在 Ck 层，所以查询也是先查 C0 层，如果没有要查的 k，再查 C1，逐层查。

LSM 盘的差不多了，不过 Prometheus 只是借鉴了模型，离实际实现还有一步——看看 LevelDB…

---

LevelDb 结构模型

??Prometheus 本地是基于 LevelDb 完成监控指标的存储，LevelDb 是一款基于K-V的时序数据库。
??其设计基于 LSM ，但又不同于 LSM ，在读写性能上继承 LSM 优异的水平，在结构上更加严谨，更具实操意义。

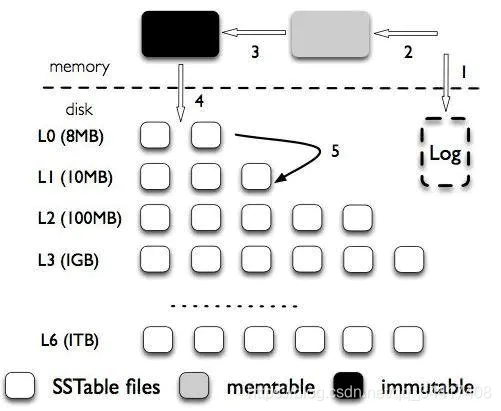

??LeveDb 结构图大体类似 LSM ，有细节不同：

??LSM-tree 被分成三种文件，第一种是内存中的两个 memtable，一个是正常的接收写入请求的 memtable ，一个是不可修改的 immutable memtable 。另外一部分是磁盘上的 SStable （Sorted String Table），有序字符串表，这个有序的字符串就是数据的 key 。SStable 一共有七层（L0 到 L6）。下一层的总大小限制是上一层的 10 倍。

加入了WAL机制，提高生产环境中的容灾能力；
在数据层级中，做了层级限制，以提升有限资源利用率；
……

LevelDb模型—写操作

1、首先将写入操作写 WAL 日志中，接下来把数据写到 memtable中，当 memtable 满了，就将这个 memtable 切换为不可更改的 immutable memtable，并新开一个 memtable 接收新的写入请求。而这个 immutable memtable 就可以刷磁盘了。这里刷磁盘是直接刷成 L0 层的 SSTable 文件，并不直接跟 L0 层的文件合并。
2、每一层的所有文件总大小是有限制的，每下一层大十倍。一旦某一层的总大小超过阈值了，就选择一个文件和下一层的文件合并。

• 「数据重复场景：L0 层的多个文件在同一层，有先后关系的，后面的同个 key 的数据也会覆盖前面的。会为每个 key-value 加个版本号。在 Compaction 时候应该只会留下最新的版本」

LevelDb模型—读操作

先查 memtable，再查 immutable memtable ，然后查 L0 层的所有文件，最后一层一层往下查。

LevelDb 存储模型就是这样，大的框架流程，我们已经了解了，下面结合业务数据走进Prometheus 存储引擎吧！！！

---

Prometheus 存储引擎

??Prometheus 存储引擎基于 LevelDb，结合自身业务特点，设计实现自身的存储引擎。

时间分片策略

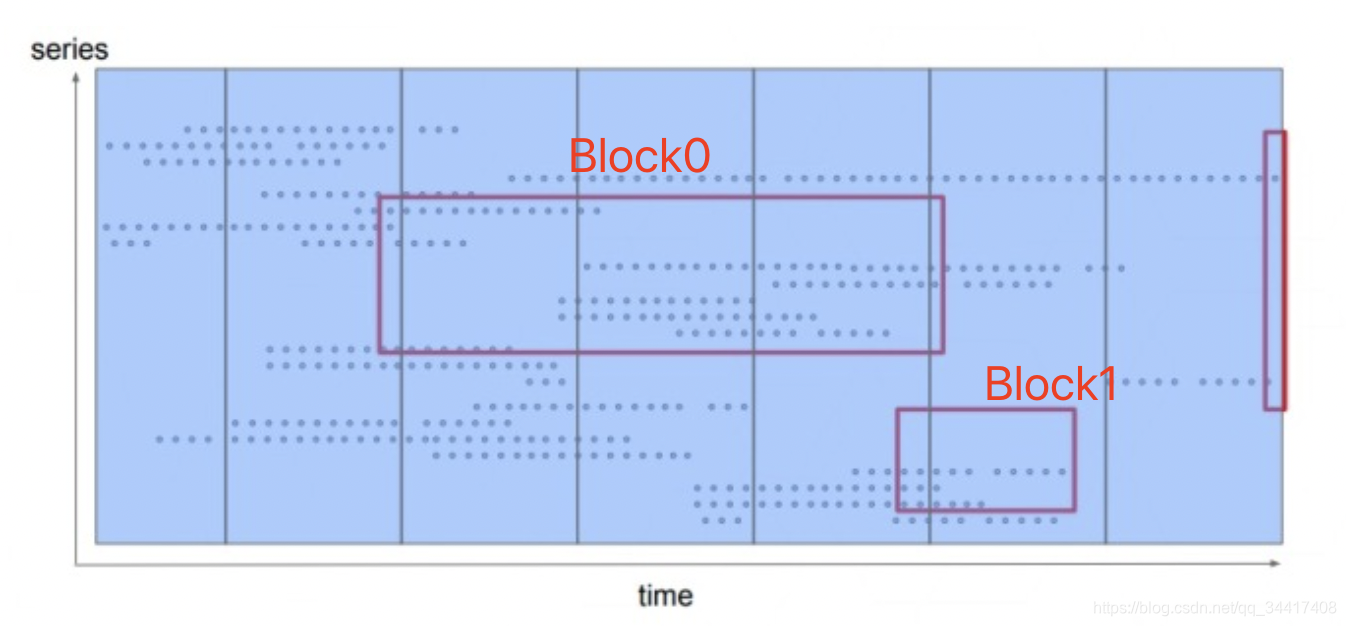

??Prometheus 存储引擎将所有时序数据按时间分片，在时间维度上将数据划分成互不重叠的 blocks，如图：

??那么为什么要以时间分片这种形式存储呢？一个监控指标一个文件是不是也可以？

时间分片策略优势

??以时间分片这种形式是经过 Prometheus1.0、2.0、3.0版本之后，最终确定的版本，也是最优的、最适合这种场景的方式，它具有以下几个优势：

1、当查询某个时间范围内的数据，通过时序直接定位至目标 blocks，加快查询速度
2、写完一个 block 后，我们可以将轻易地其持久化到磁盘中，只涉及到少量几个文件的写入，减轻磁盘IO压力
3、新的数据，也是最常被查询的数据会处在内存中，提高查询效率
4、每个 chunk 大小不固定，我们可以选择任意合适的大小，选择合适的压缩方式，提升资源利用率
5、删除超过留存时间的数据变得异常简单，直接删除整个文件夹即可

磁盘文件结构

??引擎存储在磁盘中的文件结构如下图：
??为了防止数据丢失，所有新采集的数据都会被写入到 WAL 日志中，在系统恢复时能快速地将其中的数据恢复到内存中。

block

??每个 block 内部存储着该时间窗口内的所有时序数据，它同时拥有自己的 index 和 chunks 。除了最新的、正在接收新鲜数据的 block 之外，其它 blocks 都是不可变的。

??block 结构形式如下图：

??block 的实质就是将一段时间里的内存数据组织成文件形式保存下来。

meta.json

??meta.json 存储当前 block 的一些元信息。

{
    "ulid":"01EPVA7WJ5DXTV6FR06VJ0CT40","minTime":1605081600,"maxTime":1605085200,"stats":{
    "numSamples":1359295562,"numSeries":441979,"numChunks":11207472},"compaction":{
    "level":1,"sources":["01EPVA7WJ5DXTV6FR06VJ0CT40"]},"version":2,"numChunkFile":3
}

从中我们可以看出：
??该 Block 是由1个含有3个 chunk 的原始 Block 「01EPVA7WJ5DXTV6FR06VJ0CT40压缩生成」；
??时序数据指标的范围是<1605081600,1605085200>；
??总共拥有samples个数为：1359295562；
??数据指标个数：441979；
??chunks个数：11207472；
??…

chunks

?? chunk 结构图如下：

??series ref 是用于访问内存中数据列的 ID 。 mint 和 maxt 是在 chunk sample 中看到的最小和最大时间戳。encoding 是用于压缩块的编码。 len 是此后的字节数，data 是压缩块的实际字节数。CRC32 是上述chunk内容的校验和，用于检查数据的完整性。

Cut切分策略

??当写入磁盘单个文件超过512M的时候，就会自动切分一个新的文件。

Index

??这个文件就是 Prometheus 最复杂的索引结构。索引就是为了让我们快速的找到想要的内容。为了便于理解，就通过一次数据的寻址来探究一下Prometheus的磁盘索引结构。

索引生效过程

??假设我们要检索拥有系列三个标签的所有序列数据。

({
    __name__:http_request}{
    api:api-server})且时间为 start\end

1、根据检索时间范围定位 block 位置
从选择 block开始,遍历所有 block的 meta.json ，找到具体的 block 。
2、Label 过滤
找到目标 block 之后，需要通过 label 过滤检索，那么问题来了！

• 前文说了，通过 Labels 找数据是通过倒排索引。我们的倒排索引是保存在 index 文件里面的。那么怎么在这个单一文件里找到倒排索引的位置呢？这就引入了 TOC(Table Of Content) 。
  ?? - TOC结构，如下图：

  ?? - 首先我们访问的是 Posting offset table ，如下所示：

  ?? - 由于倒排索引按照不同的 LabelPair(key/value) 会有非常多的条目。所以 Posing offset table 就是决定到底访问哪一条 Posting 索引。offset 就是指的这一 Posting 条目在文件中的偏移。Postings 如下所示：

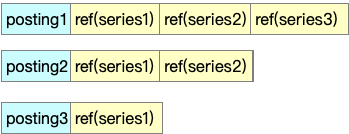

  ?? - 假设我们通过三条 Postings 倒排索引索引取交集得出
  {series1,Series2,Series3}∩{series1,Series2}∩{Series1}={Series1} 中的数据，而 Posting 中的 Ref(Series1) 即为这 Series 在 index 文件中的偏移。Series结构如下所示：

  ?? - Series 以 Delta 的形式记录了 chunkId 以及该 chunk 包含的时间范围。这样就可以很容易过滤出我们需要的 chunk ,然后再按照 chunk 文件的访问，即可找到最终的原始数据。

tombstones

?? 由于 Prometheus block 的数据一般在写完后就不会变动。如果要删除部分数据，就只能记录一下删除数据的范围，由下一次 compactor 组成新 block 的时候删除。而记录这些信息的文件即是 tomstones。

Prometheus核心的索引结构及生效过程聊完了，除了索引结构，其提供的数据超级压缩策略也是其在海量数据中，依旧坚挺的原因之一，下面来聊聊压缩策略…

---

数据压缩「Data Compress」

?? 假设我们以平均每秒采集 20w+ 个数据指标写入数据，chunk 平均1KB，block 平均4KB ，每秒对磁盘的 IO 压力还是挺大…
?? 假如我们需要查询一周的数据，那么这个查询将涉及到 80 多个 blocks ，数据也需要进行大量的磁盘 IO 到内存中聚合最终结果……

?? 为了减轻磁盘 IO 压力，就需要充分利用内存。而内存的资源十分宝贵，为了达到在有限都内存资源中存储更多的数据指标的目标， Prometheus 提出了数据压缩「Data Compress」。

Chunk Compress

?? 目前， prometheus.v3 具备将每个指标压缩至 1.28 bytes/sample 的压缩能力。
?? 假设指标只含有 float64 类型的 Sample\TimeStamp ，不做压缩已经占用16byte ，加上变长的指标维度变量、名称后压缩至 1.28bytes ，可以说压缩比是 8% ，非常惊人。那么下面聊聊这样的压缩比下，隐藏了哪些不为人知的压缩策略…

双增量策略「delta-of-delta」

?? 由于监控业务特性，使 timestamp、value/sample 天生具有连贯性、递增性，且连续 sample 相差幅度极小，故在统计存储时，无须完整记一值，只需记录其相对增量就可以达到压缩的目的。

??如图，在每个 chunk 中，只存储一个完整的 value + Timestamp 作为基准，后续数据指标基于数据增长趋势「斜率」值的差额即可，有效的缩短了数值长度。
??此策略也是 Prometheus 默认压缩编码策略。

XOR策略

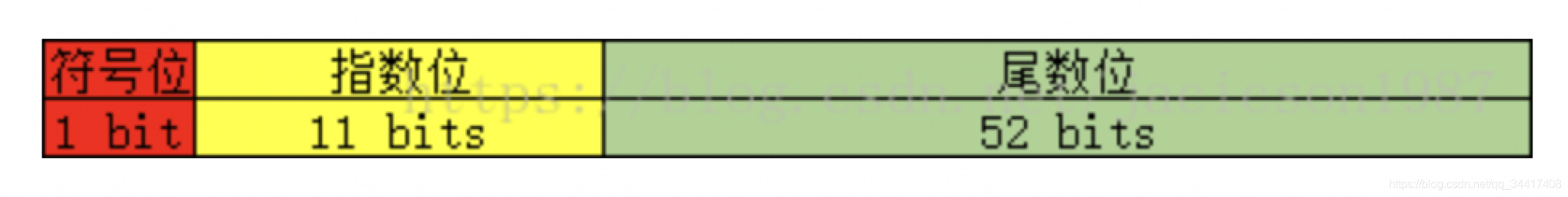

??大家都知道浮点数在计算机中存储结构是这样的：

??由于相邻的 sample 点的数据值差异很小，也可以采用 XOR 策略。
通过连续两个值做异或操作，不同的 bits 只有2位，头部( leading )和尾部( trailing )都有大量连续的位是 ’ 0 ‘ , 根据这种情况，对 leading 和 trailing 的’ 0 ’进行压缩存储就能节约大量空间。

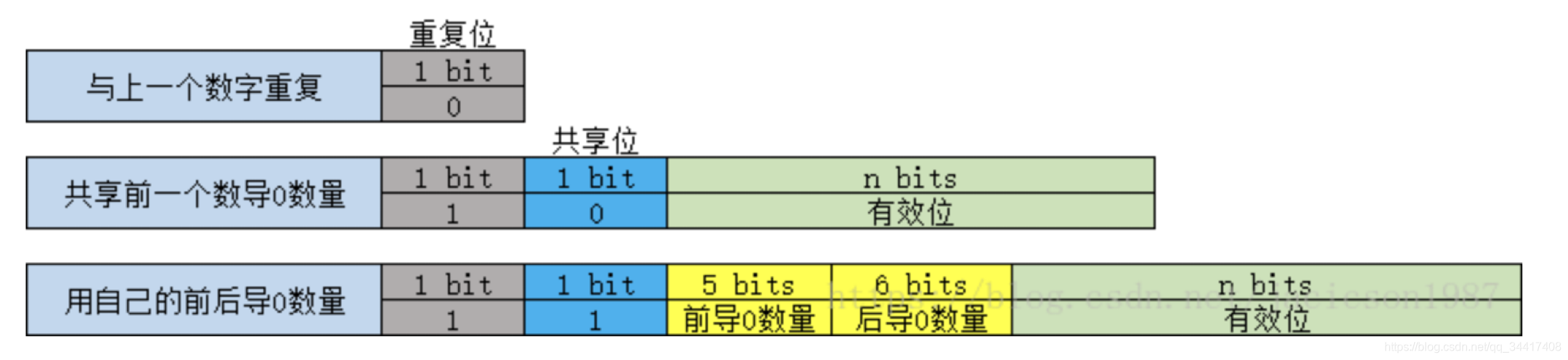

??XOR结构图如下：

上面跟大家唠了那么多存储，都是基于本地存储。当我们线上生产环境需要集群部署的时候，可咋办呢？不慌，继续唠…
<有点喝了，欢迎关注收藏，歇歇下次继续看…>

---

五、Prometheus集群部署

??云设施的完善和发展，使服务上云的节奏不断加快，推动着主流的产品技术走向未来。
??在基于云的部署中，常见物理机、虚拟机逐渐将会被容器化技术代替，基于容器的 k8s ，慢慢的走向大众视野….

??那么 Prometheus 在生产环境中部署该如何做呢？

注：下面的集群部署方案部分基于 Kubernetes 。

单小集群解决方案

??单个集群中，利用 Kubernetes 提供的 kube-state-metrics、node-exporter、apiserver，controller-manager，scheduler，kubelet 等组件，提供每个组件核心功能相关的数据，比如 QPS、容器 CPU 使用率、内存使用率、Pod 的基本信息等…
??通过 Prometheus 提供的 Explore 机制将相关指标转化为 Prometheus 格式即可。

名词小课堂：

• Kube-state-metrics：这个组件用于监控Kubernetes资源的状态，比如Pod的状态。原理是将Kubernetes中的资源，转换成Prometheus的指标，让Prometheus来采集。比如Pod的基本信息，Serivce的基本信息。
• Node-exporter：用于监控Kubernetes节点的基本状态，这个组件以DeamonSet的方式部署，每个节点一个，用于提供节点相关的指标，比如节点的cpu使用率，内存使用率等等。
  ……

部署架构

??使用这种方式，就可以将集群的节点，组件，资源状态，容器运行时状态都给监控起来。

多集群部署解决方案

??当我们拥有多个集群需要监控，需要将他们的监控数据存储在一起进行聚合处理，利用单机群的架构就存在两个问题：

1、网络问题
多个集群之间网络可能是不通的，也就意味着通过API无法拉取数据。
2、服务发现问题
Prometheus无法对集群外的集群做服务发现，无法跨集群操作。

??针对这种情况，Prometheus 提供了联邦策略。

联邦策略

??Prometheus 支持拉取其他 Prometheus 的数据到本地，称为联邦机制。

??通过对每个集群单独部署 Prometheus 服务，在他们上层部署一个 Top Prometheus ，用于拉取各个集群内部的 Prometheus 数据进行汇总。
??在集群规模普遍较小，整体数据量不大的情况下，联邦的方案部署简单，理解成本低，没有其他组件的引入，是一个很不错的选择。

??1、当数据规模庞大的时候，数据存储压力全在 Top Prometheus ，会出现无法承载的问题。
??2、另外一点是，如果最底层 Prometheus 没有关闭本地存储的话，还会存在数据冗余的问题（Prometheus2.x 版本一下不支持关闭本地存储）。

Thanos 高可用解决方案

??Thanos 是一款开源的 Prometheus 高可用解决方案，其支持从多个Prometheus 中查询数据并进行汇总和去重，并支持将 Prometheus 本地数据传送到云上对象存储进行长期存储。

部署架构

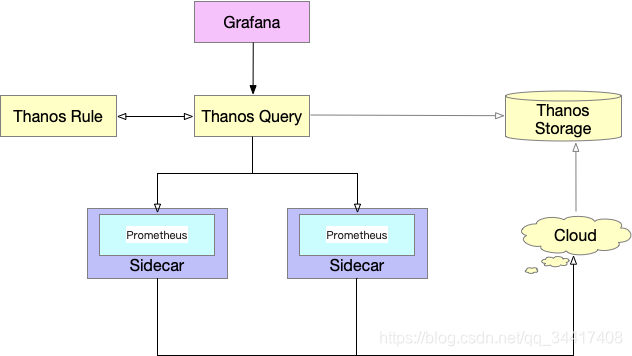

??Thanos 顶层替换掉 Top Prometheus ，底层集群添加 Sidecar 组件进行数据采集上传到对象存储，数据通过 Query 组件去重汇总处理进行外显。

??如上图所示，包含以下几个基本组件。

• Query：Query代理Prometheus作为查询入口，它会去所有Prometheus，Store以及Ruler查询数据，汇总并去重。
• Sidecar：将数据上传到对象存储，也负责接收Thanos Query的查询请求。
• Ruler：进行数据的预聚合及告警。
• Store： 负责从对象存储中查询数据。

??Thanos 相对联邦机制有以下几个优势：
????1、数据不再存储在单个 Prometheus 中，所以整体能承载的数据规模比联邦大。
????2、Thanos Query 组件有去重能力，每个集群中可以部署2+个Prometheus来做数据多副本。
????3、监控数据可传送到云上对象存储，能支持更长久的存储。

大集群场景解决方案

??大集群场景的特点是数据规模大，无论是节点的规模，还是数据量，都是一个 Prometheus 无法采集的。

分片策略

??Prometheus 支持在配置文件中加入 hashmod ，通过某个 label 的值来进行 hash ，让每个 Prometheus 只采集部分节点。
??例如按节点的地址进行 hashmod ，让节点采集任务分散到3个 Prometheus 中。这样每个 Prometheus 就只会采集部分节点，从而达到分片效果。由于每个分片的 hashmod 取值不一样，所以每个分片需要使用单独的配置文件。

??虽然使用 hashmod 的方式在一定程度上可以将负载分散到多个 Prometheus 中，但是其至少存在以下问题：

1、配置管理复杂：由于每个分片都要有单独的配置文件，需要维护多份配置文件。
2、配置项有侵入：需要为每个 Job 考虑 hashmod 的方式，而且需要清楚所采集数据根据那个 label 来 hash 才可能平均，对使用者相当不友好。
3、可能出现热点：hashmod 是不保证负载一定均衡的，因为如果多个数据规模较大的节点被 hashmod 到一个分片，这个分片就有可能 OOM 。

??Thanos 支持 Prometheus 的分片策略解决大集群部署问题，但针对上述存在的问题，暂时没有较好的解决方案。

Q&A

1、文中开始的效果图是 Prometheus + Grafana ，Prometheus 生产数据源之后怎么和Grafana 交互可以讲解下吗？

具体详情请关注后续博文

2、文中提出云原生，云原生架构具体是指什么呢？

具体详情请关注后续博文

3、Prometheus 诞生于云时代的到来，这里云是指哪些？

文中的云基础设施包含公有云、私有云、混合云。

4、Prometheus 和其他监控组件有什么区别？面对监控场景该如何选型呢？

细品 Prometheus 特点，拥抱云原生！ 具体详情请关注后续博文

5、Prometheus 自身节点数据如何监控呢？

需要根据实际情况去搭建一个，最好依托手边现有的基础设施监控，将Prometheus部署在上面即可。
具体详情请关注后续博文

6、倒排索引具体策略是什么呢？

请关注后续博文，或移步Es「https://blog.csdn.net/qq_34417408/article/details/117196166?spm=1001.2014.3001.5502」

8、云时代中，容器化、云原生化是每个系统都会逐步发展的目标或是终点吗/？

首先，微服务、容器和云原生架构并不是适合每个项目；
随着VR\loT等技术的发展，系统或架构的演进或许没有终点…
具体详情请关注后续博文

附录

通过刨析 Prometheus 内部策略及各种结构「细品」，希望对以后架构设计有所帮助！
