分分钟教会你， 解决 Grafana 中 String 类型的展示问题

??目前在企业级监控中，许多公司都用了 Prometheus + Grafana 组件。有些特殊场景需要以 String 类型为主要展示内容，那么你们的解决方案是什么呢？
了解更多，请关注 公众号 “ code 杂坛 “！

特殊场景

• 场景一
  ??在一个业务任务中，通过抢锁的方式确保当前有且仅有一个节点在执行任务，且一但节点故障，其他节点替换执行。

「 锁：基于redisgo的分布式锁https://blog.csdn.net/qq_34417408/article/details/117224113 」
为了能够定位当前执行任务的节点，在锁的 value 中存储了节点 IP 。在进行展示的时候，遇到了问题，Prometheus + Grafana 貌似无法对 String 类型进行展示？

「 此处展示指，以String 类型展示为主，非 x 轴或注释形式。」
了解更多，请关注 公众号 “ code 杂坛 “！

• 场景二：
  ??在对集群监控时，需要突出故障节点所在机房信息，遇到了同样的问题，貌似无法对 String 类型进行展示？
  了解更多，请关注 公众号 “ code 杂坛 “！

---

??作为一款云原生时代的实时监控，Prometheus 指标提供了四种基本类型，分别为 Counter、Guage、Histogram、Summary 。
??深入了解，会发现这几种都是基于数值进行各种聚合，在 Grafana 联合中，展示面板的 Value 主体也是以数值为主。

??那么 Prometheus + Grafana 如何进行 String 类型的展示呢？下面唠下相关解决方案…

---

解决方案

方案一「 API + Panel 」

??通过 API 提供 String 类型数据源，自定义 Panel 的 Json 字段配合 API 结构进行调整，进行展示。

• 但是往往我们不采取这种方案，有一下痛点：
  1、API格式有规范，且 Response 需要满足 Grafana Panel 基本准则，需满足 Panel 中基础元素的填充。
  2、Panel Json 元素基本填充准则相关文档匮乏
  3、调试复杂，改变 Json，观察视图

??有另一种更简洁、灵活的方案，甚是便捷，方案如二！

方案二「 Metric + Table + Display」

??利用常规的指标设计采集数据，在展示时，Format 选择 Table，数据则自动聚合为 “列 + 行” 的样式，之后可将非必要字段隐藏，主显示目标 String 类型的 Label 即可。
了解更多，请关注 公众号 “ code 杂坛 “！

方案施行流程

• 下面讲解方案二执行流程。分为一下几步：

• 1、设计指标：
  fe_task_node{“node”="10.75.26.1｜10.75.26.2｜10.77.121.3｜…”}

• 2、Prometheus Http Api
  //HELP fe_task_node XXXXXdesc
  //TYPE fe_task_node counter
  fe_task_node{node=“10.77.121.108”} 13

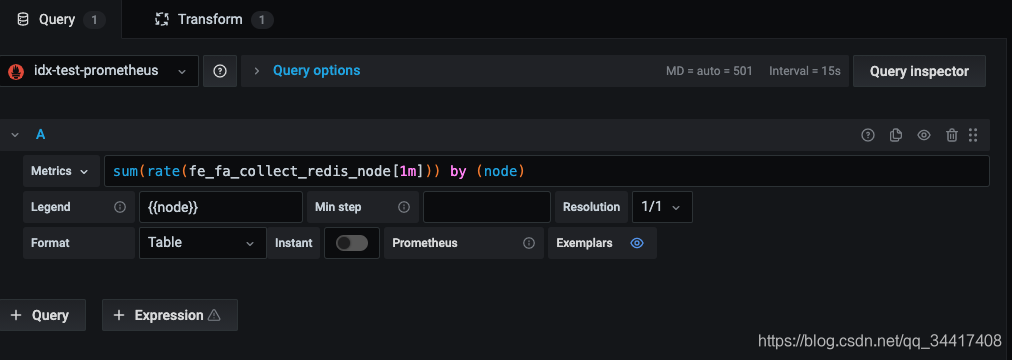

• 3、Query配置如图


• 4、Visualization配置如图


• 5、TransForm配置如图

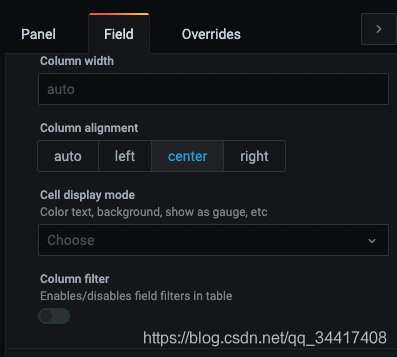

• 6、Field配置如图

最终效果

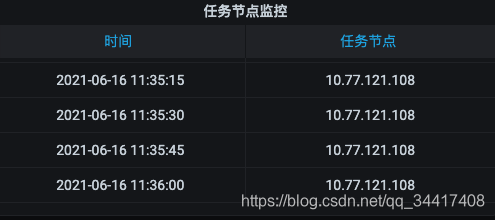

??通过方案二实施之后，效果图如下。

Q&A

1、还有其他更敏捷的解决方案吗？

存在，Prometheus 、 Grafana 国内文档相对比较少，了解的同学可以补充在评论中。

附录
