CANoe串口配置（RS232）,虚拟串口工具，无需硬件也可尝试

CAPL串口的API就如下图那么多，下面分别介绍API怎么用。

RS232Open

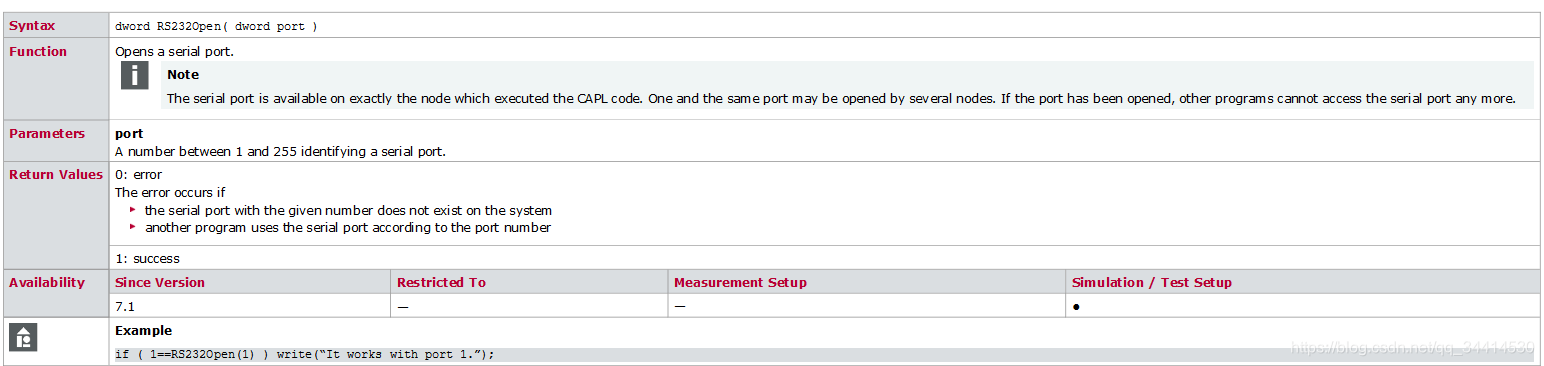

• dword RS232Open( dword port )

打开串口，当串口不存在或者被其它的应用占用，返回值为0，打开成功，则返回为1.

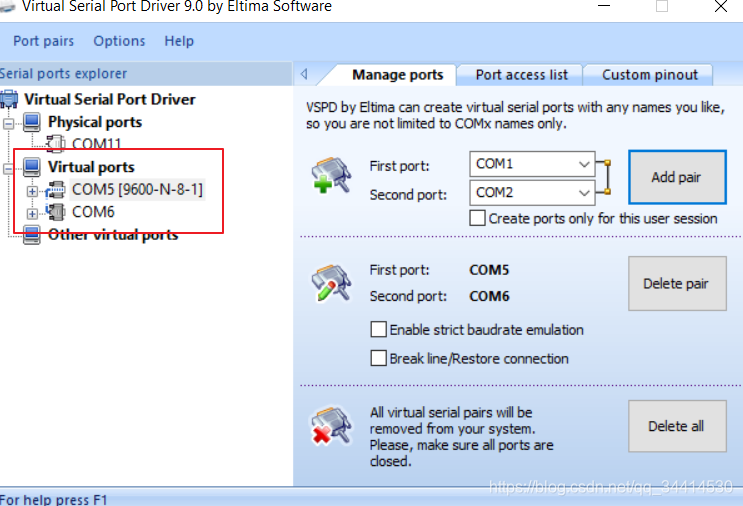

我这里没有RS232的硬件，就用虚拟串口虚拟了两个串口 COM5和COM6，
虚拟串口我是通过翻墙下载的，绿色无广告，也没有捆绑乱七八糟软件。
虚拟串口下载
CSDN下载有问题的可以去交流群网盘下载，有备份。

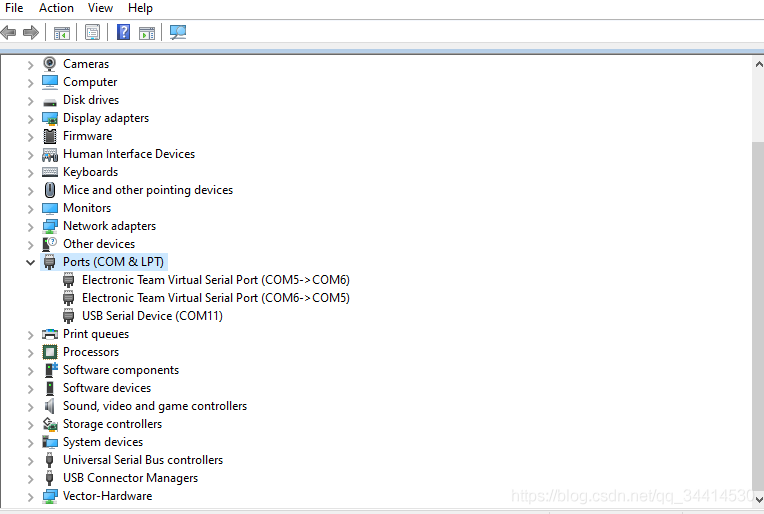

上面串口创建成功后，在设备管理器里面看以看得到。

下面我们通过CAPL代码演示下：

on key 'g'
{
    long res;   byte Port_Num = 6 ;res = RS232Open(Port_Num) ;if(res==1){
    write("opened port sucess");}

输出：
opened port sucess //打开串口6成功

RS232Configure

• dword RS232Configure( dword port, dword baudrate, dword numberOfDataBits, dword numberOfStopBits, dword parity ); // form 1

配置串口的波特率，数据比特的长度，和校验位等 ，默认配置是（9600,8，1,0）。

RS232Send

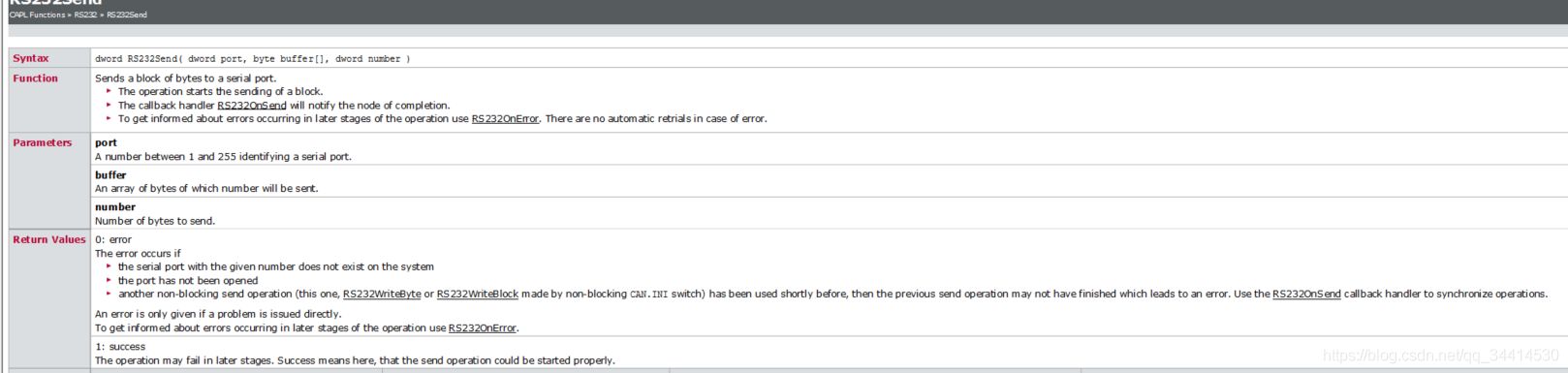

• dword RS232Send( dword port, byte buffer[], dword number )
  发送一串byte类型数据。如果发送成功返回值为1，失败返回值为0；而且这个API有两个回调函数，当发送成功的时候会调用 RS232OnSend（），发送失败的话，会调用 RS232OnError（）

• RS232OnSend( dword port, byte buffer[], dword number )

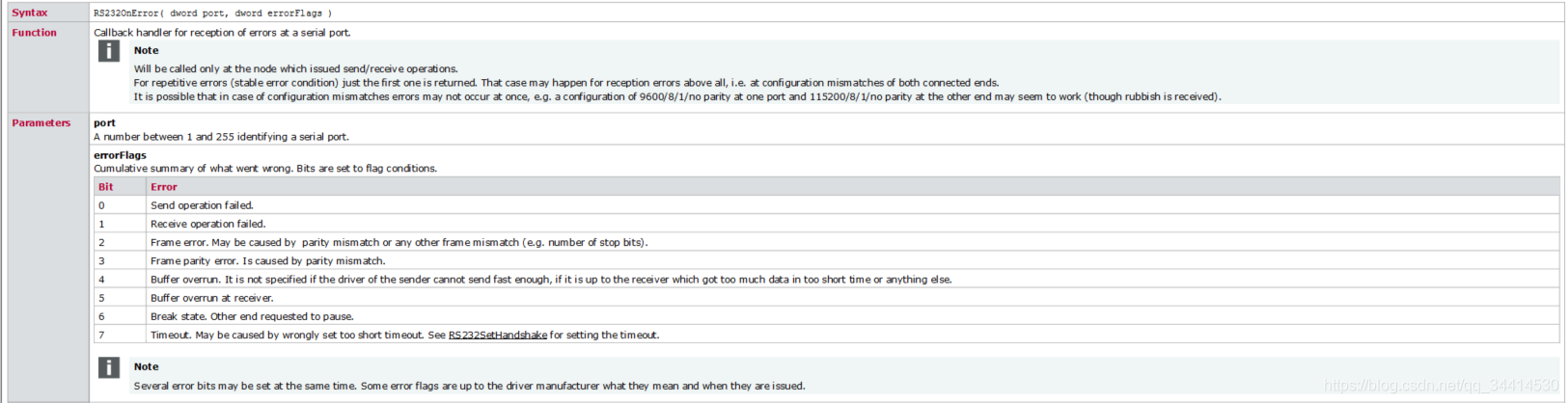

• RS232OnError( dword port, dword errorFlags )

下面通过CAPL演示 发送 “hello world !”字符串到COM6：

/*@!Encoding:ASCII*/
on key 'g'
{
    long res;   char text[20] = "Hello World !";byte buffer[20];int i;int length;byte Port_Num = 6 ;res = RS232Open(Port_Num) ;//打开串口if(res==1)write("opened port success.");res=RS232Configure(Port_Num,9600,8,1,0);//配置串口if(res==1)write("Configure Port6 Success.");length=strlen(text)+1;for (i=0;i<length;i++)buffer[i]=text[i];	res = RS232Send(Port_Num,buffer,length); //发送数据。if ( res==1)write("send successs."); }                                                           RS232OnSend(dword port, byte buffer[], dword number)
{
    //发送函数成功的回调函数char timeStamp[30];char text[20];int i;getLocalTimeString(timeStamp);snprintf(text,elCount(text),"");for(i=0;i<number;i++)   {
    snprintf(text,elCount(text),"%s%c",text,buffer[i]);}  write("%s : >>>>%s",timeStamp,text);
}RS232OnError(dword port, dword errorFlags)
{
     //发送函数失败的回调函数if ( errorFlags & 1 )writeLineEx(0,3,"send failed");if ( errorFlags & 2 )writeLineEx(0,3,"receive failed");
}

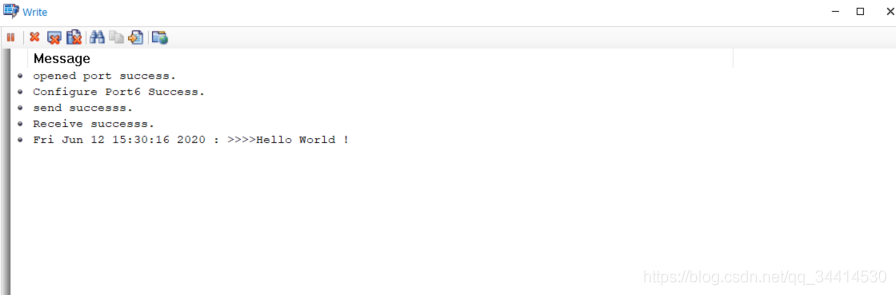

输出结果如下：

另一方面我们也通过串口工具监控下，我们是否真的发送成功了。
下面的串口公爵也是我是通过翻墙下载的，绿色无广告，也没有捆绑乱七八糟软件。
串口工具下载
CSDN下载有问题的可以去交流群网盘下载，有备份。

RS232Receive

• RS232Receive( dword port, byte buffer[], dword size )

用法同RS232send,如果接收成功返回值为1，失败返回值为0；而且这个API有两个回调函数，当发送成功的时候会调用 RS232OnReceive（），发送失败的话，会调用 RS232OnError（）
调用过RS232send（）就可以直接调用RS232Receive（）

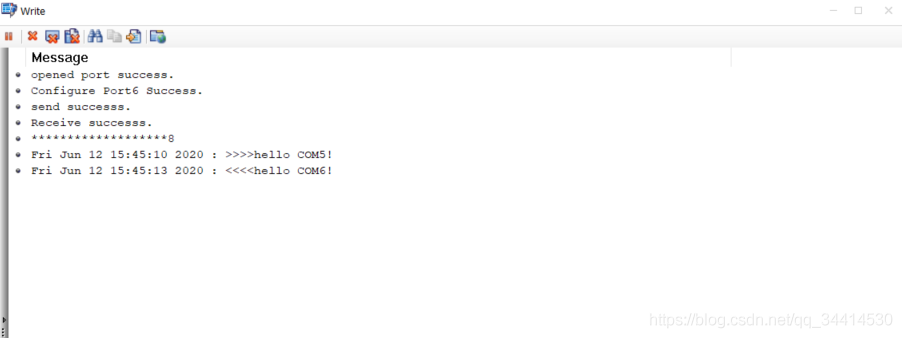

下面通过CAPL演示 发送 “hello COM5!”字符串到COM6 ;然后我们通过COM5发送“hello COM6!”

/*@!Encoding:ASCII*/
on key 'g'
{
    long res;   char text[20] =  “hello COM5!”byte buffer[20];int i;int length;byte Port_Num = 6 ;res = RS232Open(Port_Num) ;//打开串口if(res==1)write("opened port success.");res=RS232Configure(Port_Num,9600,8,1,0);//配置串口if(res==1)write("Configure Port6 Success.");length=strlen(text)+1;for (i=0;i<length;i++)buffer[i]=text[i];	res = RS232Send(Port_Num,buffer,length); //发送数据。if ( res==1)write("send successs."); res = RS232Receive(Port_Num,buffer,length); //注册接收事件if ( res==1)write("Receive successs.");}                                                           RS232OnSend(dword port, byte buffer[], dword number)
{
    //发送函数成功的回调函数char timeStamp[30];char text[20];int i;getLocalTimeString(timeStamp);snprintf(text,elCount(text),"");for(i=0;i<number;i++)   {
    snprintf(text,elCount(text),"%s%c",text,buffer[i]);}  write("%s : >>>>%s",timeStamp,text);
}RS232OnError(dword port, dword errorFlags)
{
     //发送函数失败的回调函数if ( errorFlags & 1 )writeLineEx(0,3,"send failed");if ( errorFlags & 2 )writeLineEx(0,3,"receive failed");
}

RS232Close

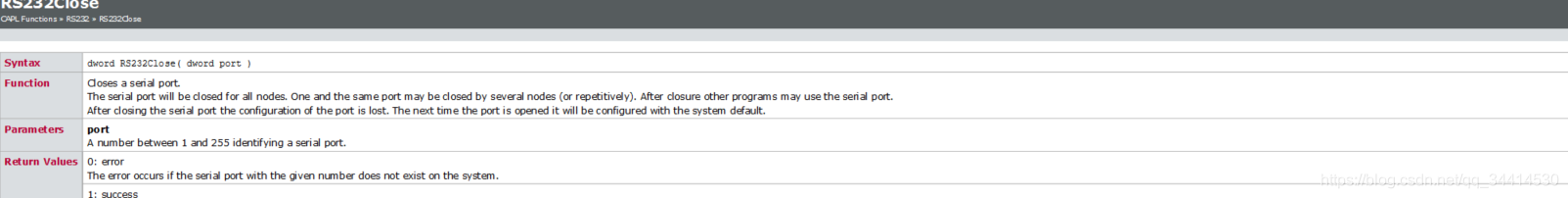

• dword RS232Close( dword port )
  良好的编程习惯要有始有终

  在脚本中添加下列代码，当工程停止的时候，程序自动回收当前串口的。

on preStop
{
    RS232Close(portNum);
}

RS232SetHandshake

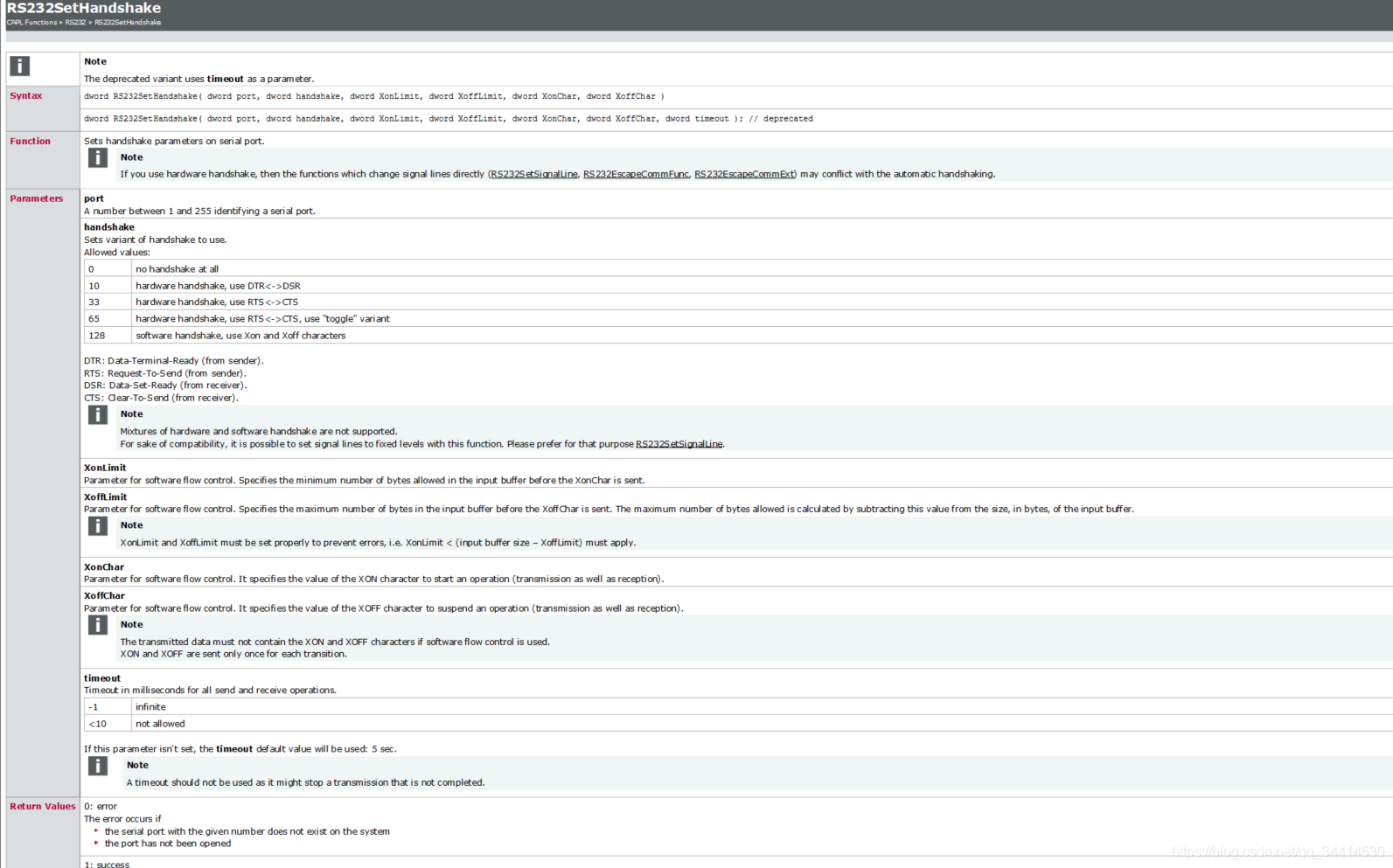

• dword RS232SetHandshake( dword port, dword handshake, dword XonLimit,
  dword XoffLimit, dword XonChar, dword XoffChar )

设置通信握手方式，一般情况无需设置。
