CANoe DLL编程（一）—— Visual Studio 创建DLL以及动态调用

? 相关文章

• ?CANoe DLL编程（二）—— 创建CANoe适用的DLL以及调用

• ?CANoe DLL编程（三）——DLL和回调函数

• ?CANoe DLL编程（四）——SendKey DLL的CANoe应用

• ?CANoe DLL编程（五）——通过VS 生成 SendKey.dll

• ?CANoe DLL编程（六）—— DLL 的二次封装

• ?本章节内容演示源码下载，点击跳转?

---

?前言

• DLL文件在CANoe编程中用途广泛，熟练的掌握DLL编程可以弥补CAPL脚本被阉割后的无力感；将common代码封装成DLL，可以减少冗余代码；而且诊断中的seedkey也是必不可少的。

• 本节博客是系列博客的第一节，简单讲述怎么用VS生成DLL以及调用方法，本章内容在全网有很多，之所以在这里重新开篇是因为，VS生成的DLL是不能直接在CANoe中使用的，CANoe有自己的规则，可以增加对比和理解.

• 软件环境:
  win10 x64
  visual studio 2019
  CANoe 11 x64

新建VS DLL工程

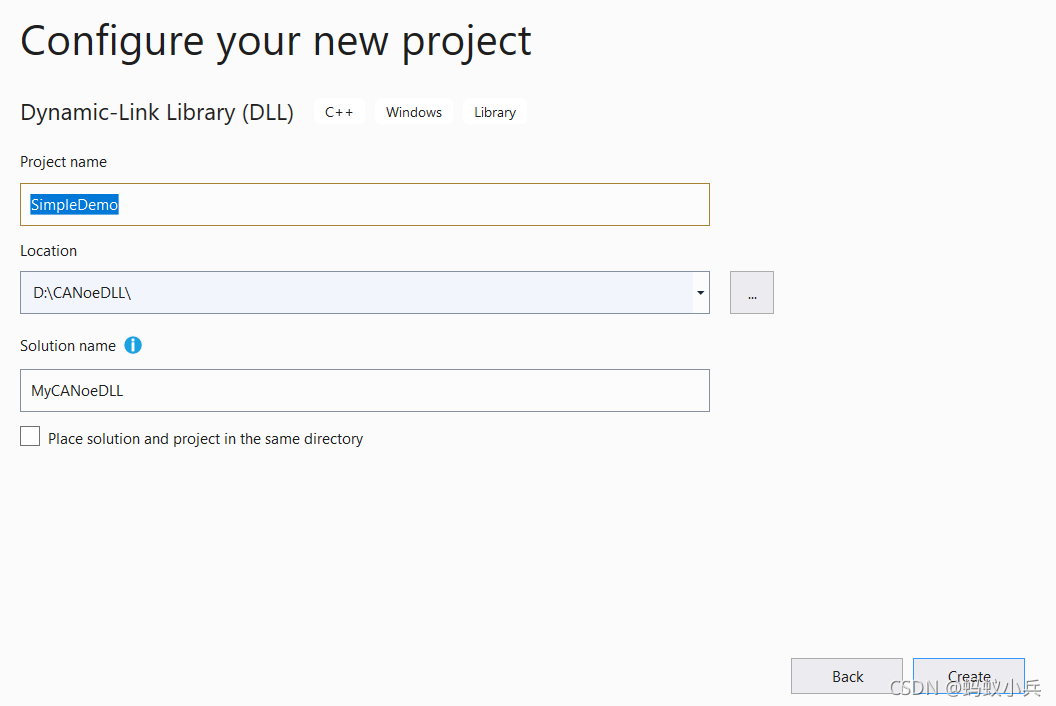

1?? 根据下图可以创建一个 DLL Demo工程,

---

---

2?? 下图是上面创建的工程自带的默认代码， 咱先不动，直接点击Build Solution，这样就生成了一个DLL文件，这样我们就简单掌握了用VS创建DLL工程和如何生成DLL文件

• DLL文件路径：D:\CANoeDLL\MyCANoeDLL\Debug\SimpleDemo.dll

---

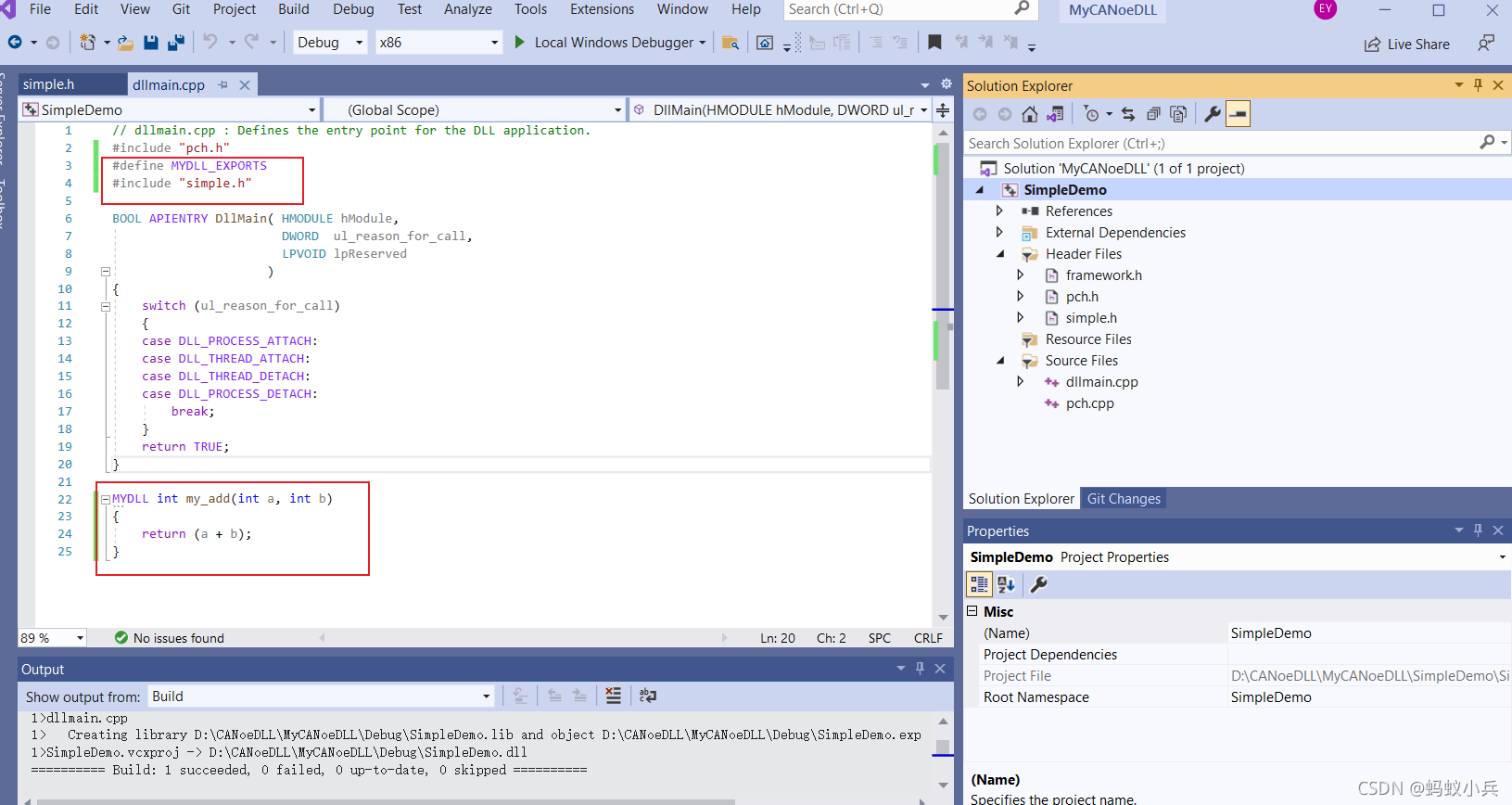

3?? 我们就在dllmain.cpp中增加一个函数my_add ，用来进一步熟悉vs 生成Dll的过程

// dllmain.cpp : Defines the entry point for the DLL application.
#include "pch.h"
#define MYDLL_EXPORTS
#include "simple.h"BOOL APIENTRY DllMain( HMODULE hModule,DWORD  ul_reason_for_call,LPVOID lpReserved)
{
    switch (ul_reason_for_call){
    case DLL_PROCESS_ATTACH:case DLL_THREAD_ATTACH:case DLL_THREAD_DETACH:case DLL_PROCESS_DETACH:break;}return TRUE;
}MYDLL int my_add(int a, int b)
{
    return (a + b);
}

---

---

4?? 然后新建一个simple.h文件，声明这个函数。

• 对 extern “C” __declspec有疑问点击这里

#ifndef SIMPLE_H
#define SIMPLE_H#if _MSC_VER > 1000
#pragma once
#endif// C++ 常规编译写法
#ifdef MYDLL_EXPORTS
#define MYDLL extern "C" __declspec(dllexport)
#else
#define MYDLL __declspec(dllimport)
#endif//声明自定义函数
MYDLL int my_add(int a, int b);#endif

---

---

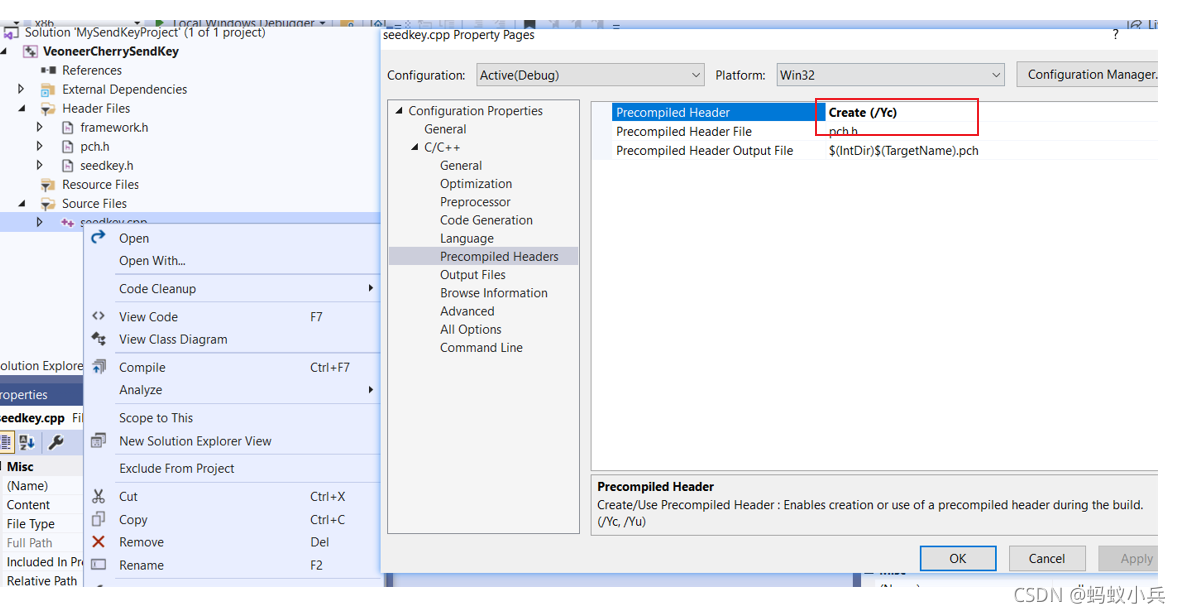

5??如果编译报错 `Cannot open precompiled header file: 'Debug/****.pch'` 可以不要使用编译头文件，如下图设置。

---

美图欣赏

---

新建VS C++ console工程，动态引用DLL

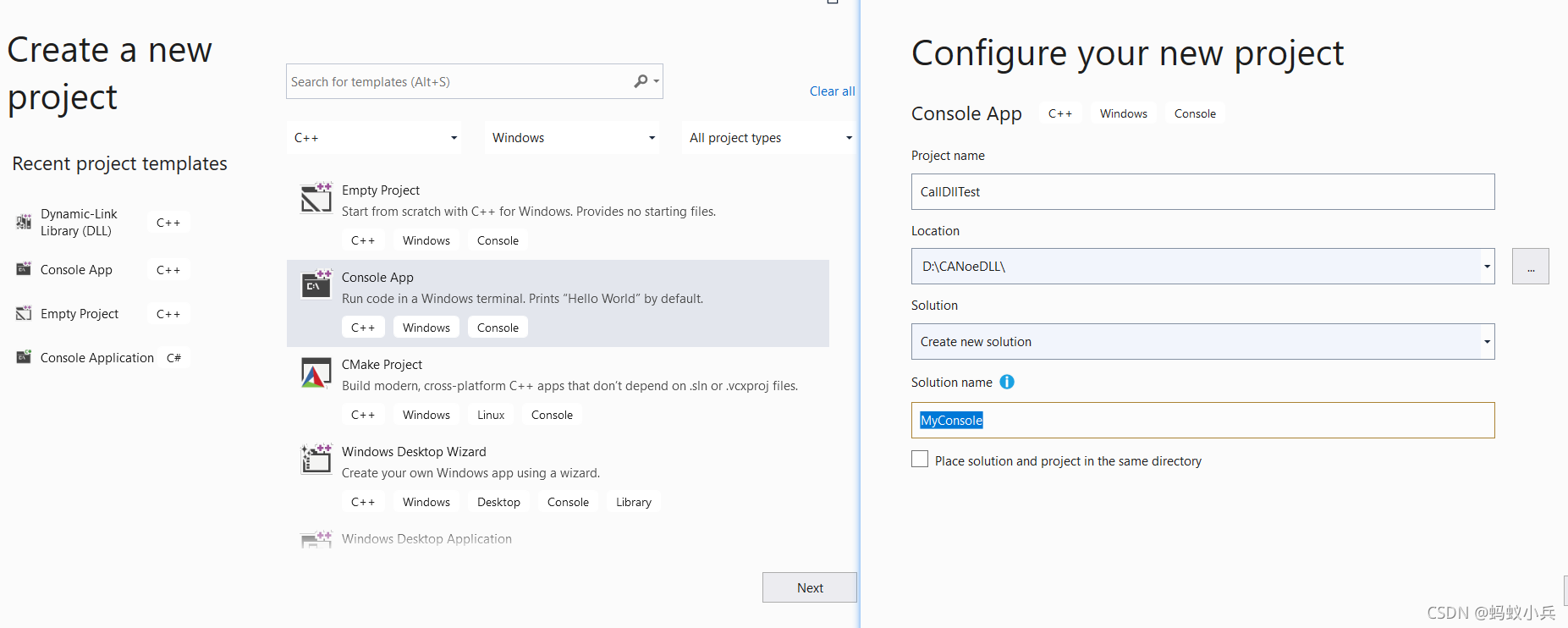

1?? 下面我们新建一个C++ 控制台工程演示下DLL的调用

---

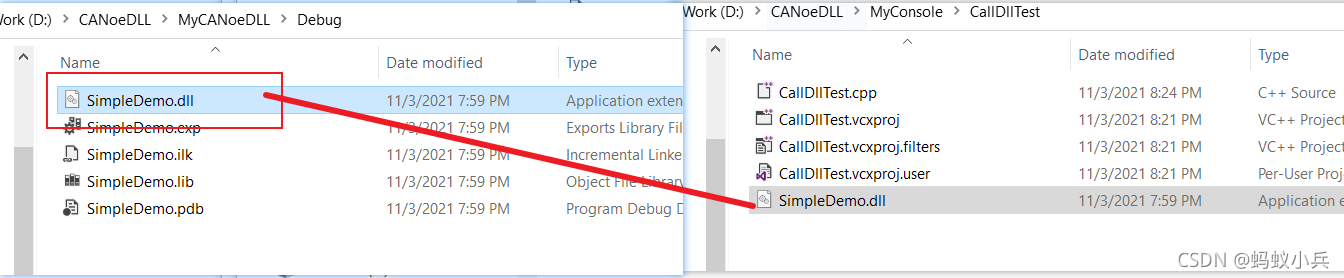

2?? 将上面生成的SimpleDemo.dllcopy到新建的CallDllTest目录下

---

3?? CallDllTest.cpp 动态调用代码如下图,:

// CallDllTest.cpp : This file contains the 'main' function. Program execution begins and ends there.
//#include <iostream>
#include <Windows.h>
#include <tchar.h>int main()
{
    HINSTANCE handle = LoadLibrary(_T("SimpleDemo.dll"));//LoadLibrary ddl ,需要引入<tchar.h> 加上_T，不然编译报错std::cout << "dll的句柄返回值:"<< handle <<"\n";//打印dll的句柄地址值,不为0就说明调用成功if (handle){
    typedef int(*DLL_FUNCTION_ADD) (int, int); //typedef定义一下函数指针，(int, int) 是要调用dll中的函数参数类型DLL_FUNCTION_ADD dll_add = (DLL_FUNCTION_ADD)GetProcAddress(handle, "my_add"); //使用GetProcAddress得到dll中的函数，重命名为 dll_addstd::cout << "dll 函数的句柄返回值:" << handle << "\n";//打印dll的函数句柄地址值,不为0就说明调用成功if (dll_add){
    int result = dll_add(10, 11); //终于可以用add了std::cout << "dll_add结算结果:" << result << "\n";FreeLibrary(handle); //卸载句柄，，}}std::cout << "Hello World!\n";return 0;
}// Run program: Ctrl + F5 or Debug > Start Without Debugging menu
// Debug program: F5 or Debug > Start Debugging menu

---

4?? Ctrl + F5 或者 点击Start Without Debugging可以查看输出结果

End
