?前言

• 上一节我们已经掌握了怎么用VS创建一个DLL以及在VS中调用使用。

• 本节我们通过Vector的官方Demo来学习下CANoe中DLL的规则和语法.


• 软件环境:
  win10 x64
  visual studio 2019
  CANoe 11 x64

---

---

? Vector 官方DLL Demo结构理解

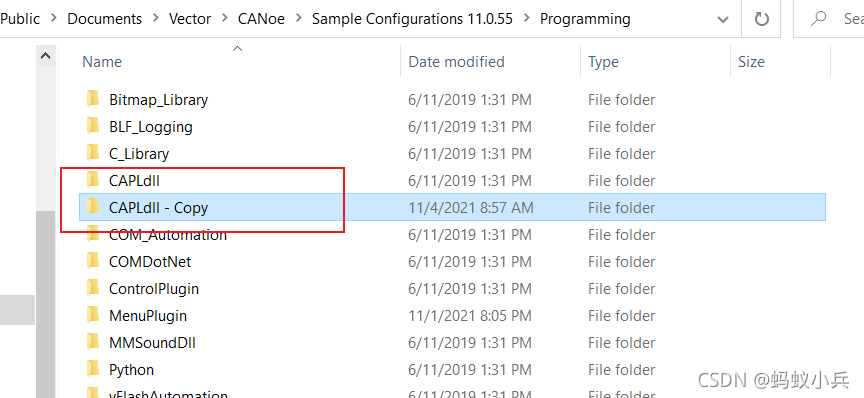

1?? Vector Demo的路径如下C:\Users\Public\Documents\Vector\CANoe\Sample Configurations 11.0.55\Programming，因为我们在学习时有可能会对源码造成破坏，所以我们先copy一份

---

2?? 打开CANoe工程之后，什么都不做，先Run下，看下打印信息，明白这个工程干什么的，大致意思就是DLL里面定义了很多函数，然后按不同按键，调用不同函数。

---

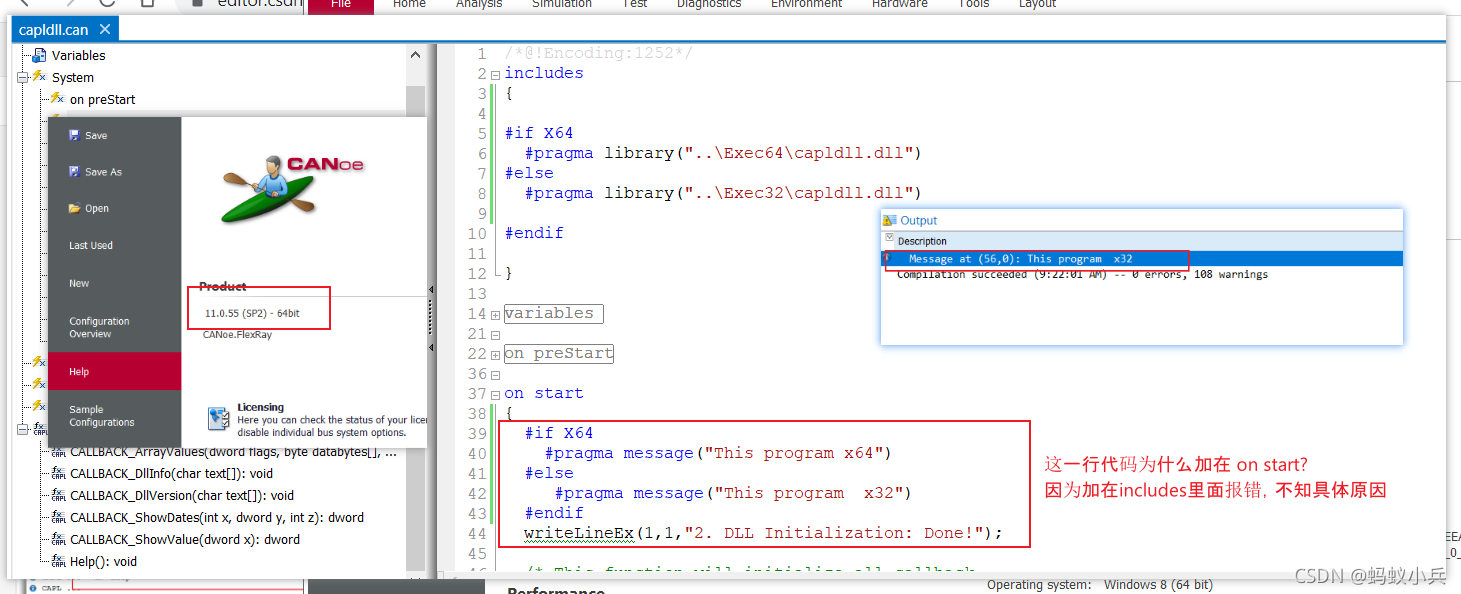

3?? 打开capldll.can 看下源码，在includes中它有个编译预处理，判断canoe是 x64 位还是 32位，然后选择不同的DLL

这就很离谱的是：我的window系统是64位的 ，CANoe软件是64的，但是根据打印结果，可以看出脚本打印的却是32位的，不知什么原因，所以我们用VS生成DLL，也应该选择32位平台

---

4?? 我想尝试下我自己生成的DLL,能不能正常使用；因为我用的是VS2019,我就打开VS 2017 Project，不添加任何代码，然后将输出平台改成X86平台的

---

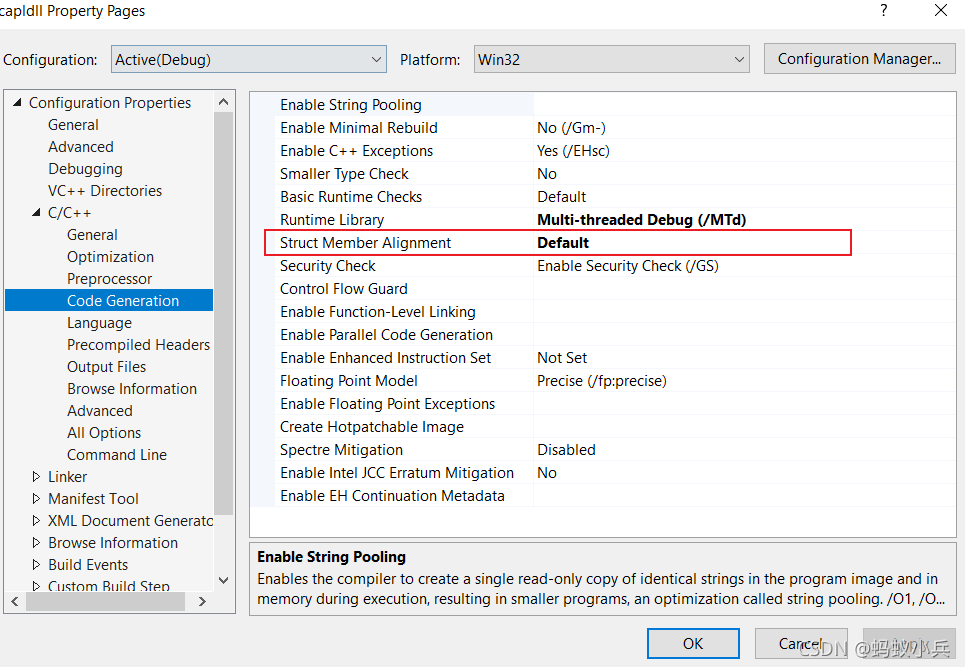

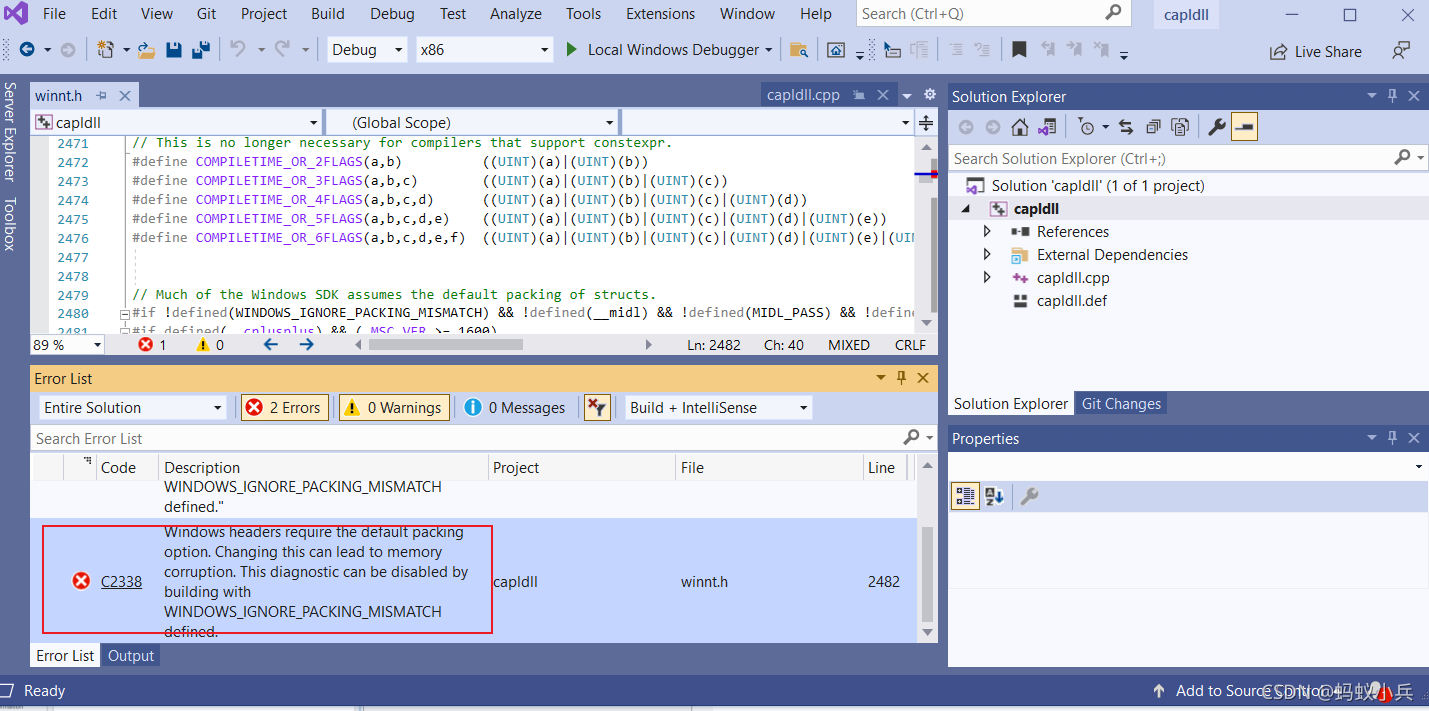

5?? 直接点击build 有可能报错如下图，如果报了这个错误，那就按下图设置下。

然后再点击build 生成 Debug\capldll.dll ，将这个dll copy到 canoe工程 CAPLdll - Copy\EXAMPLE\EXEC32路径下替换掉原来的capldll.dll，然后关闭重启CANoe，RUN下如果不报错就说明我们自己生成的DLL也是没问题。

---

---

? Vector 官方DLL Demo源码解读

? 代码初步理解

1?? 我们先了解下 on preStart 和 on start 中的代码，除了一些打印，就有两个重要函数

• registerCAPLDLL 这个函数的作用是初始化CAPL DLL;并返回一个引用dword了类型的句柄，
• 它还说了，这是考虑到你有可能再其它的node脚本中也引用了相同的DLL，为了不干扰，就分配了不同的句柄
• 而且这个句柄值还将作为回调函数的参数（下章将细说回调函数）
• dllInit(gHandle) 初始化

---

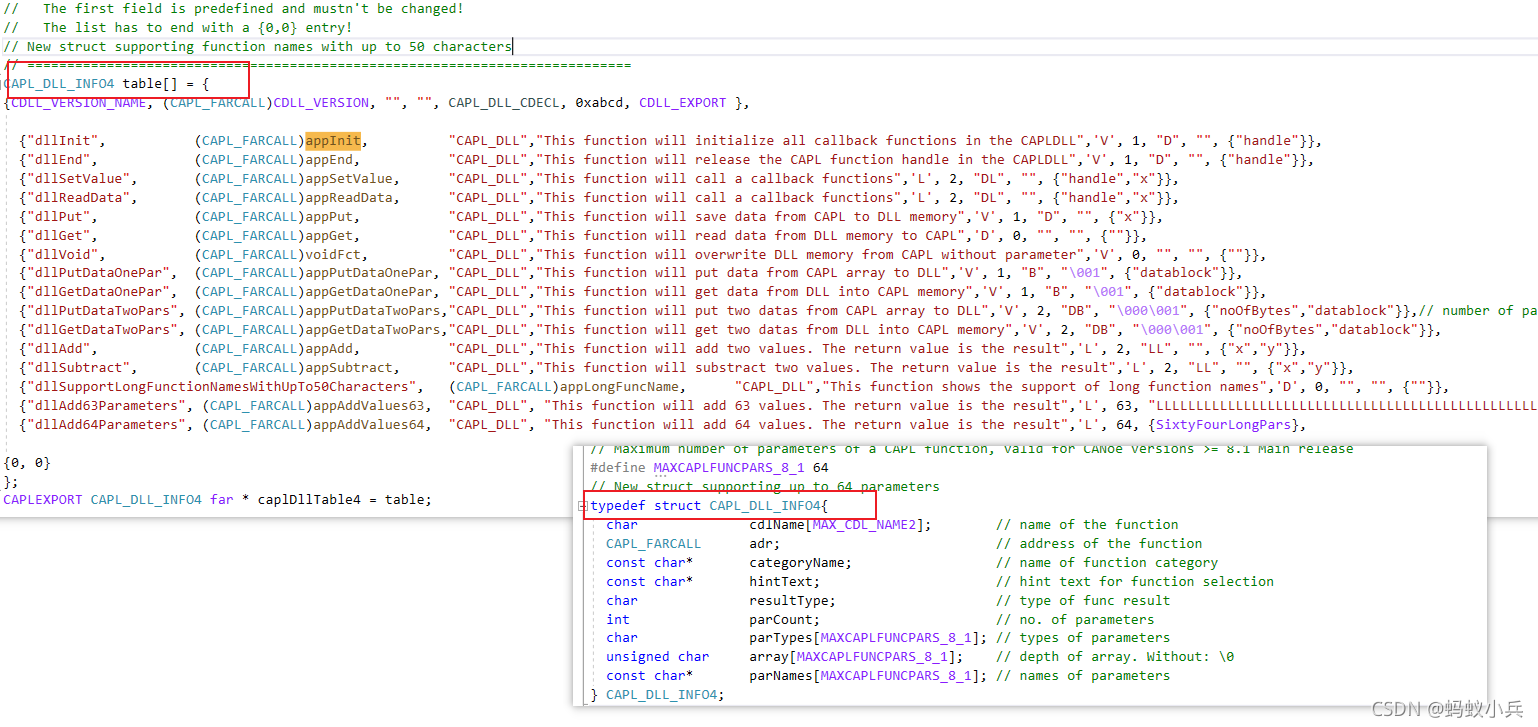

2?? 下图是源码中最为关键，为什么VS创建的DLL，CANoe不能直接用，因为CANoe 有自己的一套规则

• C++中定义的函数要经过CAPL_DLL_INFO4配置成CANoe可以识别的类型，这个映射关系这就是CANoe创建DLL的核心点
• CAPL_DLL_INFO4 是一个结构体类型，有九个参数
• CAPL_DLL_INFO4 table[] 结构体数组，table中配置了多少函数，那么再CANoe中引用这个DLL时就可以使用多少函数；也许你在C++脚本中写了100个函数，但是你在table中就定义了10个函数，那么你在CANoe中就只能使用这10个

---

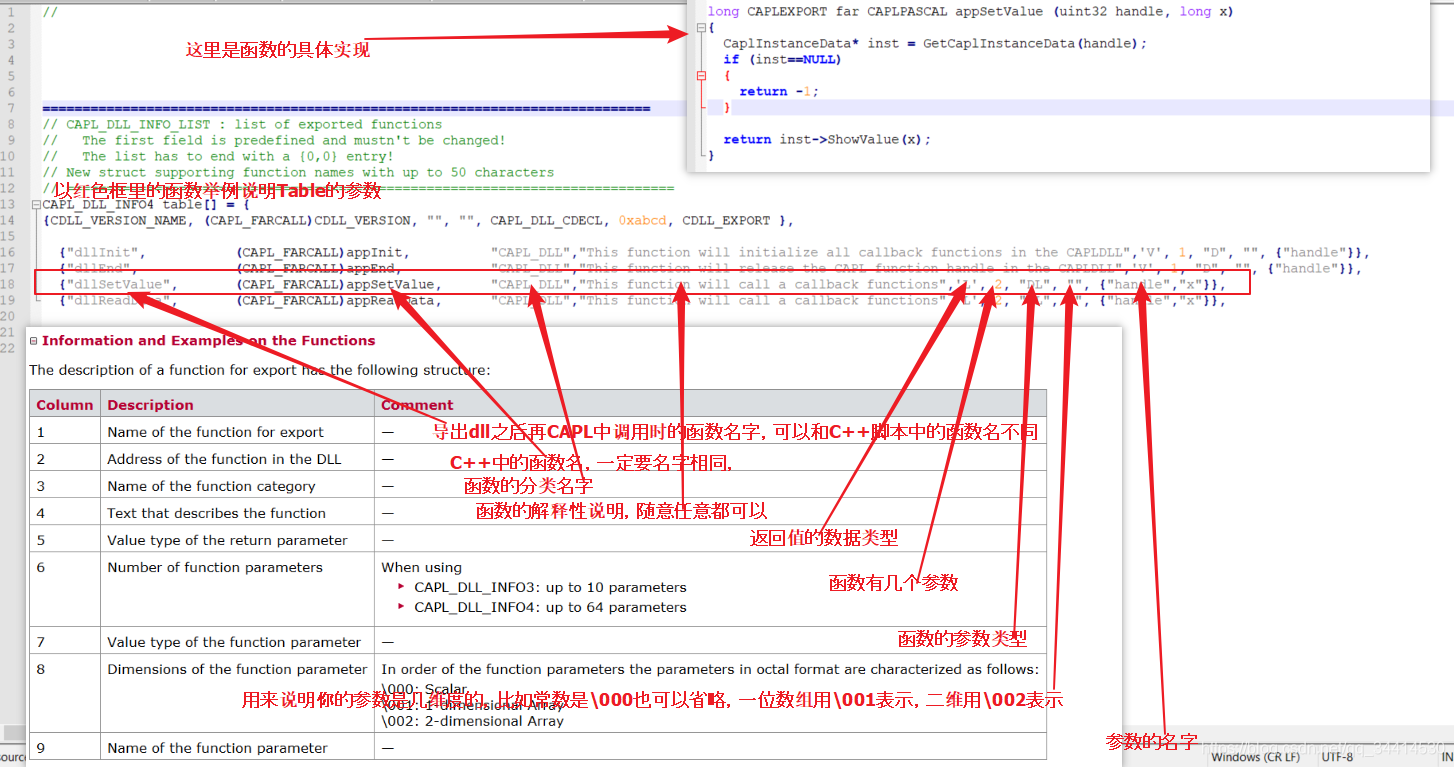

3?? 下图这九个参数的具体含义解释

typedef struct CAPL_DLL_INFO4{
    char              cdlName[MAX_CDL_NAME2];        // 在CAPL中调用时显示的函数名CAPL_FARCALL      adr;                           // 函数地址，即vs工程中函数定义时的函数名const char*       categoryName;                  // 函数在CAPL中的所属目录，可以用于对函数的分类const char*       hintText;                      // 对该函数功能的描述介绍（在CAPL中显示）char              resultType;                    // 函数的返回值类型，用CAPL中的类型的首字母大写去表示int               parCount;                      // 函数的参数个数char              parTypes[MAXCAPLFUNCPARS_8_1]; // 函数的参数类型，用CAPL中的类型的首字母大写去表示unsigned char     array[MAXCAPLFUNCPARS_8_1];    // 函数的参数是否是数组：\001表示是1维数组；\002表示2维数组。默认则为\000，可省略，表示常量const char*       parNames[MAXCAPLFUNCPARS_8_1]; // 函数显示的参数名（在CAPL中的声明介绍时）
} CAPL_DLL_INFO4;

---

---

? C++函数到CAPL可识别函数的映射表 CAPL_DLL_INFO4

---

4?? 我们在table中新增一行，让它仍然指向appAdd这个函数，但是我们改了三个参数，待会重新build一下，去CANoe工程中看下有什么区别

• 参数1： // 在CAPL中调用时显示的函数名
• 参数2： // 函数地址，即vs工程中函数定义时的函数名
• 参数3： // 函数在CAPL中的所属目录，可以用于对函数的分类
• 参数4： // 对该函数功能的描述介绍（在CAPL中显示）

  {
    "dllAdd",            (CAPL_FARCALL)appAdd,           "CAPL_DLL","This function will add two values. The return value is the result",'L', 2, "LL", "", {
    "x","y"}},{
    "dll_test_Add",      (CAPL_FARCALL)appAdd,           "TEST_DLL","just for test",'L', 2, "LL", "", {
    "x","y"}},

---

5?? 我们把刚才重新build的dll从新copy到 CANoe工程 CAPLdll - Copy\EXAMPLE\EXEC32路径下替换掉原来的capldll.dll，然后关闭重启CANoe和CAPL Browser

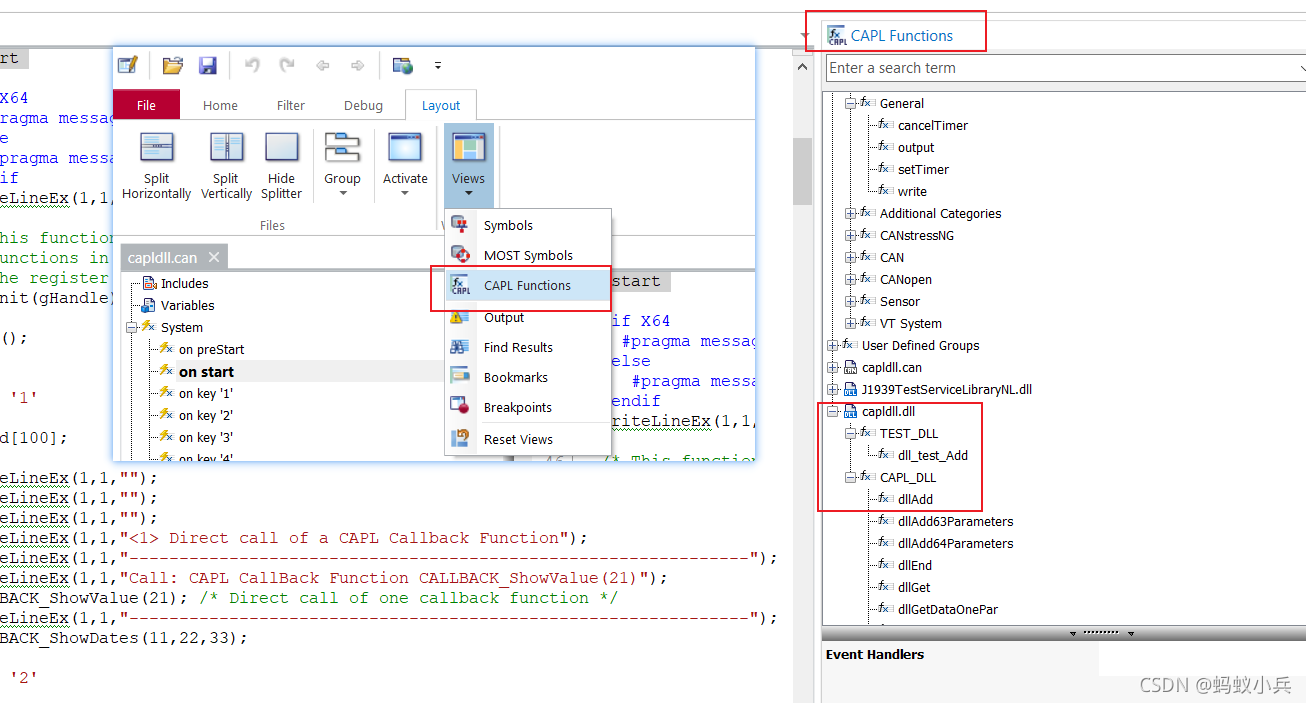

• 在layout 菜单栏中调出CAPL Function,可以看到我们刚才添加的一行代码，和之前有什么不同
• 函数的分类多了一个新建的TEST_DLL
• 多了一个函数dll_test_Add，可以在capl脚本中尝试下，和dllAdd 功能是一样的
• 函数的解释说明
• 请仔细的和上一步骤我们的设置惊醒对比，加强理解

---

? C++数据类型和CAPL数据类型的映射规则

6?? 涉及到C++数据类型和CAPL数据类型的差异性， CANoe通过参数5-9定义了一套数据类型的映射规则

• 参数5： //函数的返回值类型，用CAPL中的类型的首字母大写去表示
• 参数6： // 函数的参数个数
• 参数7： // 函数的参数类型，用CAPL中的类型的首字母大写去表示
• 参数8： // 函数的参数是否是数组：\001表示是1维数组；\002表示2维数组。默认则为\000，可省略，表示常量
• 参数9： // 函数显示的参数名（在CAPL中的声明介绍时）

---

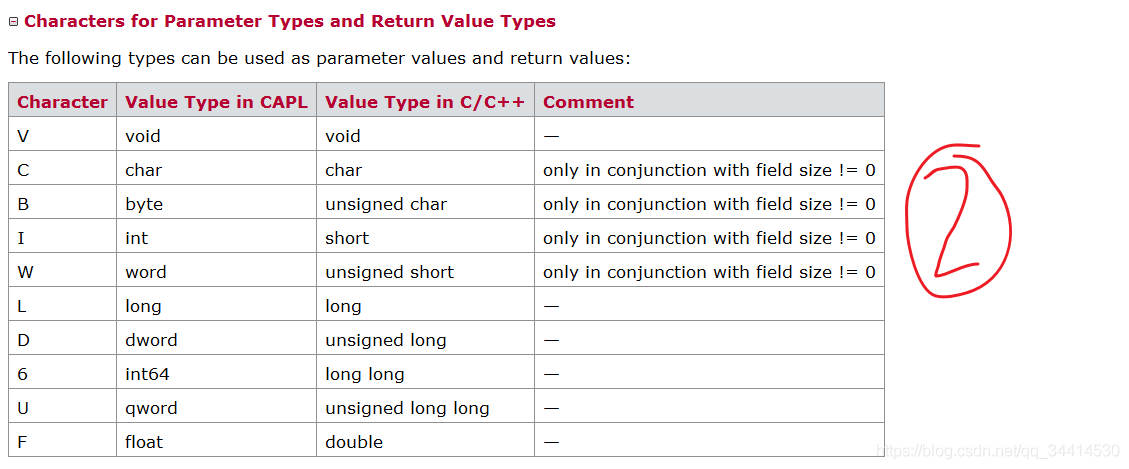

• 下图是CAPL的数据类型和C++的数据类型对比，然后再table中用大写首字母表示
• 函数参数最多支持64个参数，没人能用那么多吧。。。

---

7?? 下面的代码很重要，很重要，很重要，基本包括了参数的所有类型。

/***************************参数是常量的情况***********************************/
long CAPLEXPORT far CAPLPASCAL appAdd(long x, long y)
{
    long z = x + y;return z;
} 'L', 2, "LL", "", {
    "x","y"} //参数都是常量，可以省略\000/***************************参数是一维数组的情况***********************************/void CAPLEXPORT far CAPLPASCAL appPutDataTwoPars( unsigned long numberBytes,const unsigned char dataBlock[] )
{
    unsigned int i;for (i = 0; i < numberBytes; i++) {
    dlldata[i] = dataBlock[i];}
}'V', 2, "DB", "\000\001", {
    "noOfBytes","datablock"}/***************************参数是二维数组的情况***********************************/void CAPLEXPORT far CAPLPASCAL appPutDataTwoPars_2( unsigned long numberBytes,const unsigned char dataBlock[],const unsigned char dataBlock_2[][] )
{
    unsigned int i;for (i = 0; i < numberBytes; i++) {
    dlldata[i] = dataBlock[i];}
}'V', 3, "DBB", "\000\001\002", {
    "noOfBytes","datablock",dataBlock_2}/***************************参数是指针的情况***********************************/void CAPLEXPORT far CAPLPASCAL appSum(long i, long j, long* s)
{
    *s = i + j;
}'V', 3, {
    'L', 'L', 'L' - 128}, "", {
    "i", "j", "s"}

---

8?? 因为官方demo中没有传递指针的情况，下面我们添加一个实例函数

//添加一个 求和函数
void CAPLEXPORT far CAPLPASCAL appSum(long i, long j, long* s)
{
    *s = i + j;
}//table中定义
{
    "dll_test_Sum",      (CAPL_FARCALL)appSum,           "TEST_DLL","Sum via reference parameter",'V', 3, {
    'L', 'L', 'L' - 128}, "", {
    "i", "j", "s"} },

//重新build之后，再capl中添加代码，可以打印sum的值。
on key '2'{
    long sum ;writeLineEx(1,1,"");writeLineEx(1,1,"<2> Sum via reference parameter");dll_test_Sum(10,20,sum);writeLineEx(1,1,"Call CAPL DLL Function dll_test_Sum() Result = %d ",sum);
}

---

End

?总结
